WorksheetsTes Evaluasi Pertemuan 2
Total questions: 15
Worksheet time: 49mins
Fungsi dari Extrude adalah untuk menggabungkan 2 sketch dengan profil yang berbeda.
SALAH
Fungsi dari Projeksi Ortogonal adalah untuk _____________ Objek 3 dimensi pada lembar 2 dimensi
mengubah
menunjukkan
menjadikan
Standard View yang digunakan pada Proyeksi Orthogonal adalah...
Depan
Atas
Bawah
Sisi Kanan
Sisi Kiri
Apa fitur / tool yang digunakan pada Inventor untuk membuat Helical Profile
Extrude
Loft
Coil
Revolve
Sweep
Bagian manakah yang harus kita klik kanan untuk menampilkan dialog iproperties?
(klik pada bagian tersebut)
Dimanakah yang harus kita pilih di iproperties untuk megetahui massa dan volume dari part / assembly yang kita buat?
Fungsi dari Sweep adalah untuk membuat bentuk 3D berdasarkan profil dan jalur yang ditentukan.
BENAR
SALAH
Apa yang dimaksud dengan Assembly dalam konteks Inventor?
Proses rendering gambar
Proses pemodelan 2D
Proses analisis kekuatan material
Proses penggabungan beberapa komponen menjadi satu kesatuan
Proses pembuatan gambar teknik
Sebutkan nama tools dari ilustrasi berikut ini
Tool sketch apa yang kita gunakan pada inventor untuk membuat garis kurva tidak beraturan? (a)

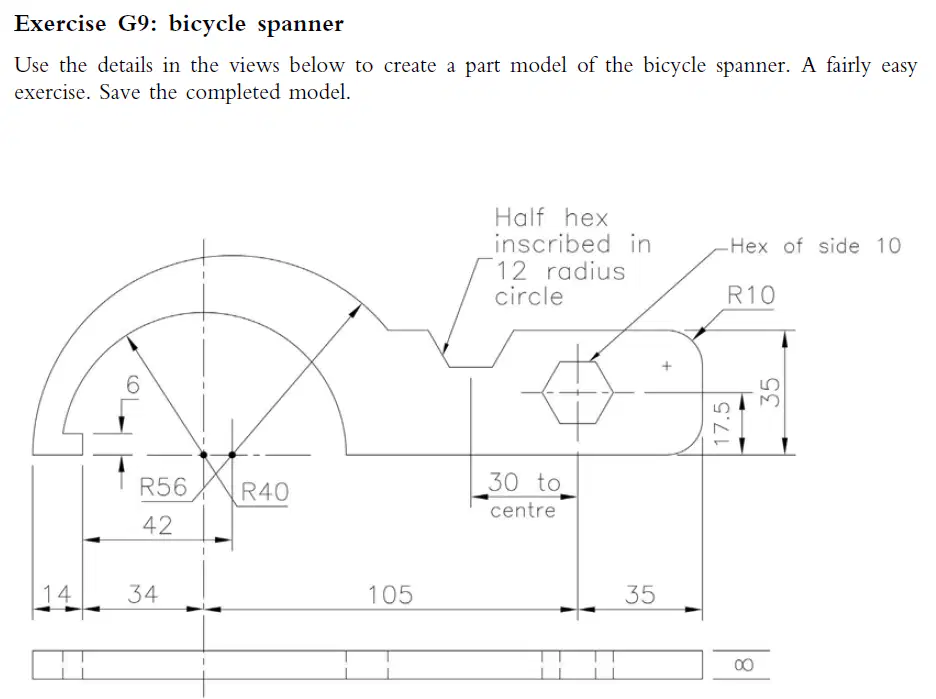

Berapakah Volume dari part berikut ini dalam satuan mm3?
(a)

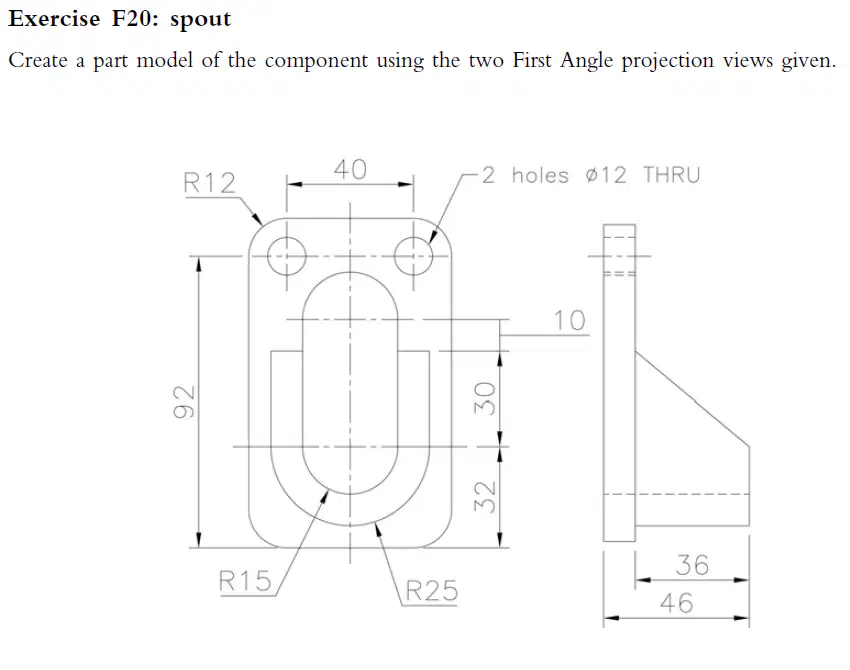

Berapa massa dari part tersebut (dalam kg) apabila menggunakan material Aluminum 6061?
(a)

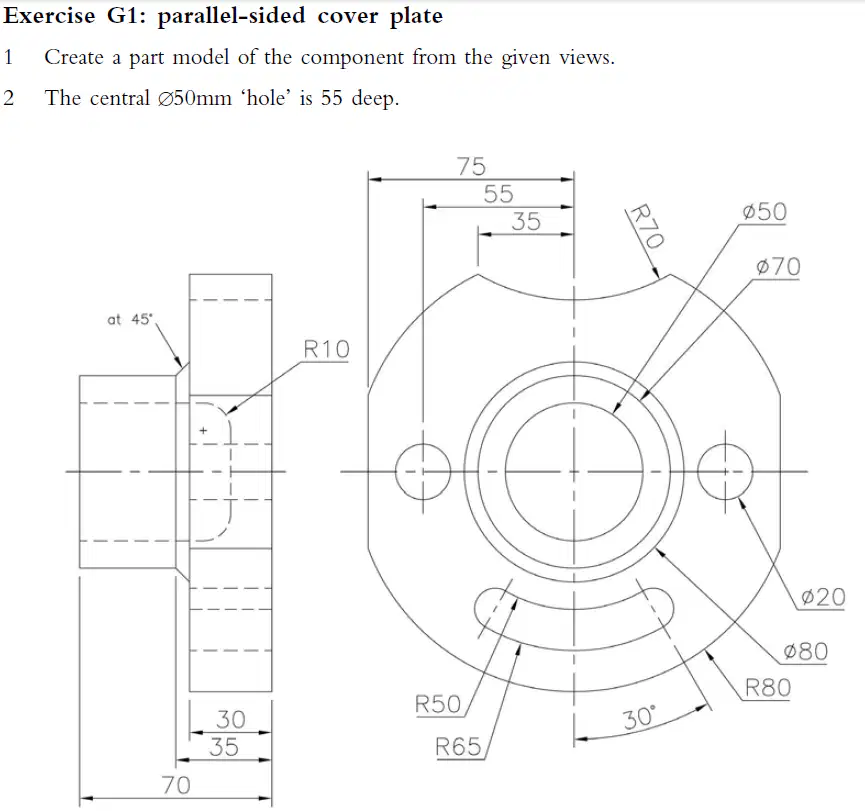

Berapa massa dari part berikut ini (dalam kg) jika menggunakan material Brass?
(a)

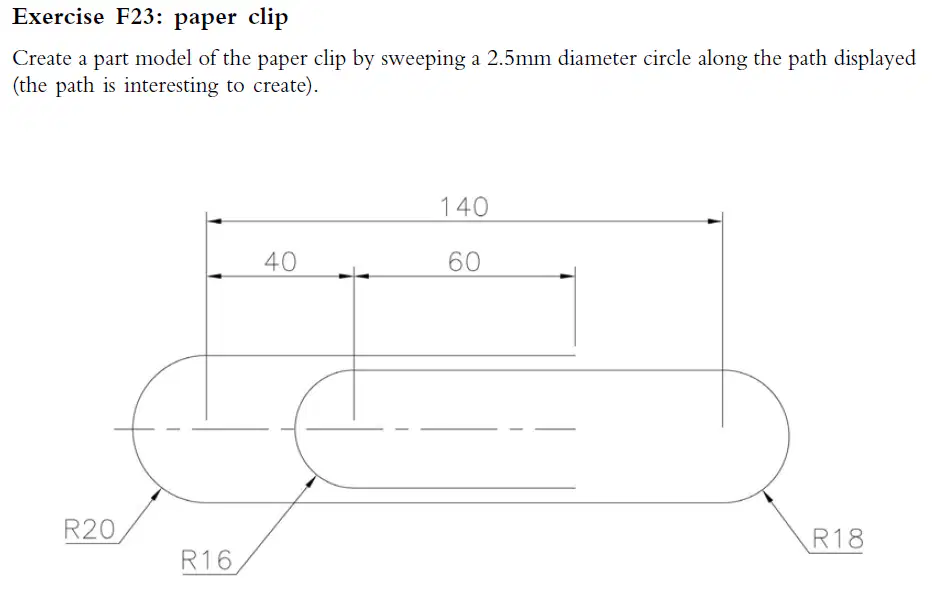

Berapa massa dari part berikut ini (dalam kg) jika menggunakan material Rubber?
(a)

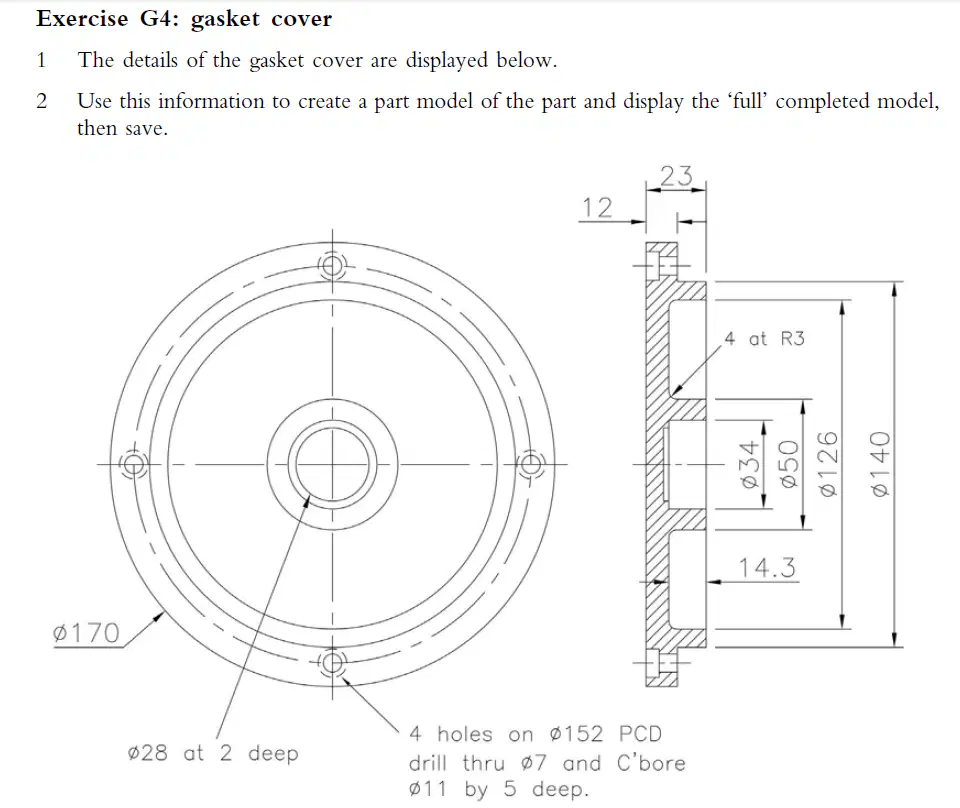

Berapa volume dari part berikut ini dalam mm3?
(a)
