Apa yang dimaksud dengan gambar teknik?
Gambar teknik adalah gambar yang dibuat untuk menjelaskan informasi teknis tentang suatu benda atau sistem secara jelas.
Gambar teknik adalah lukisan seni yang menggambarkan pemandangan.
Gambar teknik adalah sketsa bebas tanpa tujuan tertentu.
Gambar teknik adalah foto yang diambil dari objek nyata.
Ketebalan garis gambar/garis tebal adalah?
0,25-0,35 mm
0,35-0,45 mm
0,5-0,7 mm
0,18-0,25 mm
Apa yang dimaksud dengan standardisasi gambar?
Proses penetapan ukuran, format, dan kualitas gambar agar konsisten.
Proses pengeditan gambar untuk meningkatkan kualitas visual.
Proses penghapusan gambar yang tidak diperlukan.
Proses pembuatan gambar baru dari nol.
Ketebalan garis tipis adalah
0,18-0,25 mm
0,5-0,7 mm
0,1-0,20 mm
0,25-0,35 mm
Standardisasi yang berasal dari negara Jepang adalah?
JIS
NEN
DIN
ISO
Apa yang dimaksud dengan simbol dalam gambar teknik?
Simbol dalam gambar teknik adalah representasi grafis dari elemen atau komponen dalam desain.
Simbol dalam gambar teknik adalah teks yang menjelaskan setiap komponen.
Simbol dalam gambar teknik adalah warna yang digunakan dalam desain.
Simbol dalam gambar teknik adalah ukuran standar untuk semua elemen.
Apakah singkatan dari DIN?
Dominic Institut für Normung
Dragon Institut für Normung
Deutsches Institut für Normung
Denmark Institut für Normung
Fungsi dari penggaris dalam gambar teknik adalah?
Mengukur dan menggambar garis lurus.
Menghapus garis yang salah.
Menandai area yang tidak boleh digambar.
Membuat gambar 3D.
Standardisai yang berasal dari Amerika adalah?
DIN
ISO
SNI
ANSI
Fungsi dari jangka dalam gambar teknik adalah?
Fungsi jangka adalah untuk menggambar lingkaran dan mengukur jarak.
Fungsi jangka adalah untuk menandai titik pada garis.
Fungsi jangka adalah untuk mengukur sudut.
Fungsi jangka adalah untuk menggambar kotak.
Apa yang dimaksud dengan skala dalam gambar teknik?
Skala adalah ukuran gambar yang tidak relevan.
Skala adalah jenis alat gambar teknik.
Skala adalah perbandingan ukuran gambar dengan ukuran sebenarnya.
Skala adalah warna yang digunakan dalam gambar.
Mengapa penggunaan skala penting dalam gambar teknik?
Skala tidak berpengaruh pada ukuran gambar.
Skala hanya digunakan untuk gambar seni.
Skala membuat gambar menjadi lebih rumit.
Skala penting untuk menjaga proporsi dan detail dalam gambar teknik.

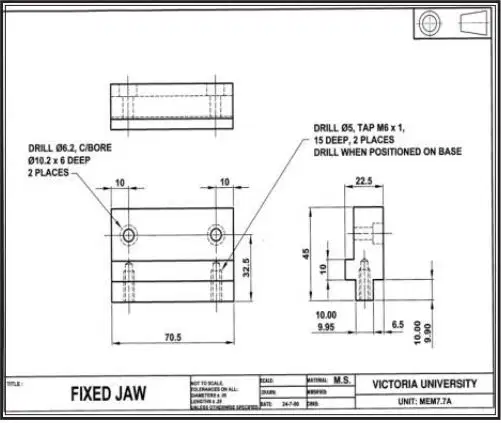

Gambar tersebut merupakan tipe gambar?
Gambar Detail Perakitan (Detail assembly drawing)
Gambar Sub-Perakitan (Sub-assembly drawing)
Gambar Perakitan (Assembly drawing)
Gambar Detail (Detail drawing)
Apa yang dimaksud dengan gambar kerja?
Gambar kerja adalah foto dari produk jadi yang sudah diproduksi.
Gambar kerja adalah gambar yang hanya menunjukkan warna dan bentuk.
Gambar kerja adalah sketsa bebas tanpa detail teknis.
Gambar kerja adalah representasi visual dari rencana atau desain yang menunjukkan detail teknis dan spesifikasi.
Gambar tersebut merupakan tipe gambar?
Gambar Detail (Detail drawing)
Gambar Perakitan (Assembly drawing)
Gambar Sub-Perakitan (Sub-assembly drawing)
Gambar Detail Perakitan (Detail assembly drawing)
Ukuran Kertas kertas A4 adalah
297 x 420 mm
148 x 210 mm
210 x 297 mm
420 x 594 mm
Tinggi huruf/angka untuk menulis skala pada etiket adalah?
3,5 mm
2,5 mm
5 mm
7 mm
Tinggi huruf/angka untuk menulis nama instansi/ sekolah adalah?
2,5 mm
3,5 mm
7 mm
5 mm
Fungsi dari busur derajat dalam gambar teknik adalah?
Menentukan ukuran gambar teknik.
Membuat skala gambar teknik.
Mengukur sudut dalam gambar teknik.
Menghitung luas area dalam gambar teknik.
Tinggi huruf/angka untuk menulis judul gambar adalah?
2,5 mm
5 mm
7 mm
3,5 mm
