UH 1 - Sistem Starter & Baterai

Total questions: 40

Worksheet time: 23mins

Name
Class
Date
1.

Fungsi utama baterai pada kendaraan adalah …..

a)

Menghasilkan tenaga mekanis

b)

Menyimpan energi listrik dalam bentuk energi kimia

c)

Mengubah energi panas menjadi energi listrik

d)

Menghasilkan energi dari bensin

e)

Menyimpan energi listrik dalam bentuk Cahaya

2.

Berikut ini merupakan sistem kelistrikan yang disuplai oleh baterai antara lain …..

a)

Sistem pendinginan, sistem pengapian, dan sistem knalpot

b)

Sistem starter, sistem pengapian, dan lampu-lampu

c)

Sistem rem, sistem suspensi, dan lampu-lampu

d)

Sistem pendinginan, sistem rem, dan sistem pengapian

e)

Sistem knalpot, sistem pendinginan, dan sistem starter

3.

Mengapa baterai mobil sering disebut sebagai baterai timah?

a)

Elektrolitnya berasal dari timah

b)

Plat elektrodanya terbuat dari timbal (Pb)

c)

Tegangannya 12 volt

d)

Selalu berwarna abu-abu

e)

Bentuknya dari logam timah

4.

Setiap sel pada baterai mobil menghasilkan tegangan sebesar …..

a)

1 volt

b)

1,5 volt

c)

2 volt

d)

6 volt

e)

12 volt

5.

Apakah bahan aktif yang digunakan pada pelat elektrode positif dalam baterai mobil?

a)

Timbal murni (Pb) berwarna abu-abu

b)

Timbal dioksida (PbO₂) berwarna coklat

c)

Karbon berwarna hitam

d)

Aluminium berwarna perak

e)

Besi berwarna coklat

6.

Jika 6 sel baterai tersebut disusun seri, maka tegangan total yang dihasilkan adalah …..

a)

6 volt

b)

10 volt

c)

12 volt

d)

18 volt

e)

24 volt

7.

Apakah cairan elektrolit yang digunakan dalam baterai mobil?

a)

Air murni

b)

Asam sulfat (H₂SO₄)

c)

Natrium klorida (NaCl)

d)

Amonia (NH₃)

e)

Air garam

8.

Jika salah satu sel baterai rusak, maka akibatnya adalah …..

a)

Tegangan tetap normal 12 volt

b)

Tegangan berkurang sekitar 2 volt

c)

Tegangan naik menjadi 14 volt

d)

Tidak ada perubahan

e)

Baterai tetap berfungsi normal

9.

Tujuan pelat elektrode pada baterai dibuat berpori adalah …..

a)

Agar baterai lebih ringan

b)

Mempermudah reaksi kimia pada permukaan

c)

Supaya elektrolit tidak bocor

d)

Agar pelat lebih kuat

e)

Untuk memperindah bentuk baterai

10.

Satu kesatuan dari plat, separator, dan fiberglass dalam baterai disebut …..

a)

Sel baterai

b)

Elemen baterai

c)

Terminal baterai

d)

Kotak baterai

e)

Vent plug

11.

Berat jenis elektrolit baterai penuh pada suhu 20°C adalah …..

a)

1,100 - 1,150

b)

1,200 - 1,230

c)

1,260 - 1,280

d)

1,300 - 1,350

e)

1,400 - 1,450

12.

Pada kotak baterai dilengkapi dengan indicator tanda upper level dan lower level yang berfungsi sebagai …..

a)

Penunjuk jumlah sel

b)

Penunjuk tegangan baterai

c)

Penunjuk suhu baterai

d)

Penunjuk daya baterai

e)

Penunjuk jumlah elektrolit

13.

Apa fungsi utama dari sumbat ventilasi (vent plug) pada baterai mobil?

a)

Menutup permanen baterai

b)

Menahan elektrolit agar tidak keluar

c)

Menambah daya tahan baterai

d)

Memisahkan gas hidrogen dan uap asam sulfat

e)

Menghubungkan baterai dengan rangkaian

14.

Tujuan penyusunan plat-plat positif dan negatif secara berselang-seling dengan separator adalah …..

a)

Agar baterai lebih ringan

b)

Untuk memperbesar luas singgung bahan aktif dengan elektrolit

c)

Supaya tegangan menjadi lebih stabil

d)

Agar elektrolit tidak cepat habis

e)

Untuk memperkecil panas pada baterai

15.

Pada saat pengisian baterai, gas hidrogen terbentuk. Apabila ventilasi baterai tidak berfungsi baik, akibat yang mungkin terjadi adalah …..

a)

Baterai tidak dapat diisi penuh

b)

Terjadi ledakan akibat akumulasi gas

c)

Tegangan baterai turun drastis

d)

Berat jenis elektrolit meningkat

e)

Warna pelat elektrode berubah

16.

Apa perbedaan visual yang biasanya terlihat antara kotak baterai basah dan aki kering?

a)

Kotak aki basah berwarna hitam, aki kering transparan

b)

Kotak aki basah transparan putih, aki kering gelap

c)

Kotak aki basah gelap, aki kering kuning

d)

Kotak aki basah selalu besar, aki kering kecil

e)

Kotak aki basah ringan, aki kering berat

17.

Terminal baterai berfungsi untuk …..

a)

Menghubungkan elemen baterai dengan kotaknya

b)

Menyalurkan arus listrik dari baterai ke rangkaian beban

c)

Mengatur keluarnya gas dari dalam baterai

d)

Menyimpan asam sulfat dengan aman

e)

Menyeimbangkan berat baterai

18.

Sistem starter merupakan system yang digunakan untuk menyalakan kendaraan pertama kali, komponen yang berperan penting pada system tersebut adalah motor starter, Sumber energi yang digunakan motor starter untuk memulai proses kerja mesin berasal dari .....

a)

Alternator

b)

Dinamo ampere

c)

Busi

d)

Baterai

e)

Radiator

19.

Pada sebuah kendaraan saat pertama kali dinyalakan membutuhkan bantuan dari system starter karena kendaraan dapat menyalakan mesinnya sendiri. Apa alasan utama mesin kendaraan tidak dapat memutar dirinya sendiri saat pertama kali dihidupkan?

a)

Mesin membutuhkan waktu pemanasan terlebih dahulu

b)

Mesin harus mencapai suhu optimal untuk bekerja

c)

Tidak ada tenaga yang dihasilkan saat mesin mati

d)

Busi belum terpasang

e)

Oli mesin belum bersirkulasi dengan baik

20.

Dalam motor starter dengan magnet buatan (electromagnet), rangkaian arus adalah positif baterai → kumparan medan → komutator positif → armatur → komutator negatif → massa. Fungsi kumparan medan adalah …..

a)

membalik arah arus saat armatur berubah arah

b)

menghasilkan medan magnet stator untuk interaksi dengan armature

c)

menahan komutator agar tidak bergerak terlalu cepat

d)

mensuplai daya langsung ke armatur tanpa melewati sikat

e)

menjaga stabilitas arus baterai selama putaran tinggi

21.

ri Fleming yang digunakan dalam sistem starter, jika jari telunjuk menunjukkan medan magnet dari utara ke selatan, dan jari tengah menunjukkan arus masuk ke dalam bidang (mendekati kita), maka gerakan penghantar ditunjukkan oleh …..

a)

jempol ke atas

b)

jempol ke bawah

c)

jempol ke kanan

d)

jempol ke kiri

e)

jempol menuju kutub Selatan

22.

Sistem starter membutuhkan sumber tenaga untuk menjalankan system tersebut, komponen sistem starter yang berfungsi sebagai sumber energi utama untuk menghidupkan motor starter adalah …..

a)

Motor starter

b)

Solenoid

c)

Baterai

d)

Kunci kontak

e)

Saklar netral

23.

Komponen motor starter bisa dibilang merupakan komponen utama pada system starter, motor starter juga berfungsi untuk memutarkan flywheel sehingga mesin kendaraan dapat hidup, komponen motor starter berperan mengubah energi listrik menjadi …..

a)

Energi panas

b)

Energi kinetik linear

c)

Energi gerak putar (mekanik)

d)

Energi suara

e)

Energi kimia

24.

Jika kunci kontak dalam posisi "START", arus listrik mengalir menuju …..

a)

Terminal IG pada kunci kontak

b)

Saklar transmisi

c)

Solenoid melalui terminal ST

d)

Motor starter langsung

e)

Alternator

25.

Pada sebuah kendaraan dilengkapi dengan persneling atau transmisi, pada transmisi pasti selalu dilengkapi dengan posisi netral, hal itu bertujuan untuk …..

a)

Mencegah kendaraan kehabisan daya saat starter

b)

Mencegah kendaraan meloncat saat mesin dihidupkan

c)

Menyambungkan arus ke sistem pengisian

d)

Mengaktifkan pengapian saat posisi gigi netral

e)

Menyalakan lampu indikator transmisi

26.

Ada beberapa jenis motor starter yang biasa digunakan pada mobil-mobil saat ini, dua jenis diantaranya adalah motor starter tipe konvensional dan tipe planetari. Salah satu perbedaan antara motor starter tipe konvensional dengan planetari terletak pada …..

a)

Sumber arus listriknya

b)

Metode pengapian yang digunakan

c)

Jenis kumparan dalam field coil

d)

Sistem roda gigi reduksi internal

e)

Posisi baterai terhadap motor

27.

Ada komponen solenoid pada motor starter yang memiliki fungsi penting daam system tersebut. Berikut ini merupakan fungsi solenoid dalam sistem starter, kecuali …..

a)

Mendorong roda gigi pinion agar berkaitan dengan ring gear

b)

Menyambungkan arus besar dari baterai ke motor starter

c)

Mengatur waktu pembakaran dalam ruang bakar

d)

Bekerja berdasarkan prinsip elektromagnetik

e)

Bertindak sebagai saklar utama sistem starter

28.

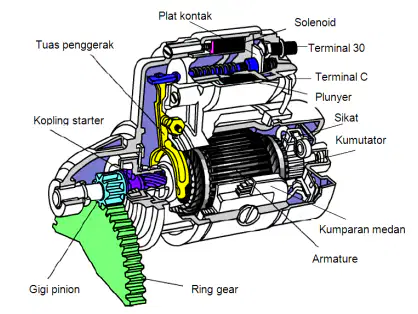

Perhatikan gambar disamping!

Bagian motor starter yang berfungsi untuk memutar flywheel mesin melalui ring gear adalah …..

a)

Gigi pinion

b)

Tuas penggerak

c)

Armature

d)

Kumparan medan

e)

Kopling starter

29.

Perhatikan gambar disamping!

Pada motor starter, tenaga putar dari armature tidak bisa langsung diteruskan ke flywheel mesin. Sebelum itu, harus ada mekanisme yang mendorong gigi pinion agar menempel atau berkaitan dengan ring gear pada flywheel. Proses ini dilakukan ketika arus listrik mengaktifkan solenoid, lalu solenoid menarik plunyer yang kemudian menggerakkan sebuah komponen. Komponen inilah yang berfungsi mendorong gigi pinion ke depan sehingga dapat berkaitan dengan ring gear mesin, dan setelah mesin hidup, gigi pinion akan kembali ke posisi semula. Bagian motor starter yang berfungsi untuk menggerakkan gigi pinion maju agar berkaitan dengan ring gear adalah …..

a)

Armature

b)

Sikat

c)

Tuas penggerak

d)

Terminal C

e)

Plunyer

30.

Dalam sistem kerja motor starter, peran solenoid sangat penting karena di dalamnya terdapat plunyer yang bergerak akibat tarikan elektromagnet. Gerakan plunyer ini kemudian diteruskan ke sebuah komponen mekanis yang disebut tuas penggerak. Tuas penggerak bekerja sebagai perantara untuk mendorong gigi pinion maju sehingga dapat berkaitan dengan ring gear pada flywheel mesin. Dengan demikian, mesin dapat mulai berputar saat starter diaktifkan. Tanpa adanya hubungan antara plunyer dan tuas penggerak, gigi pinion tidak akan bergerak maju sehingga starter ti

4 lines
31.

Hubungan antara tuas penggerak dengan plunyer dalam motor starter adalah…

a)

Tuas penggerak mendorong plunyer untuk memutar armature

b)

Plunyer menarik tuas penggerak agar gigi pinion terdorong ke ring gear

c)

Plunyer berfungsi sebagai penahan tuas penggerak

d)

Tuas penggerak berfungsi menyalurkan arus ke plunyer

e)

Plunyer digunakan untuk menghubungkan sikat ke kumutator

32.

Komponen motor starter yang disebut juga dengan magnetic switch adalah…

a)

Armature

b)

Solenoid

c)

Tuas penggerak

d)

Kumutator

e)

Gigi pinion

33.

Kumparan yang berfungsi menarik plunyer pada saat awal kunci kontak diputar ke posisi start adalah…

a)

Hold-in coil

b)

Pull-in coil

c)

Kumutator

d)

Armature

e)

Sikat

34.

Mengapa plunyer dapat tertarik ketika arus mengalir ke pull-in coil?

a)

Karena plunyer bersifat konduktor listrik

b)

Karena plunyer tidak berada pada posisi simetris di dalam kumparan

c)

Karena arus balik dari armature mendorong plunyer

d)

Karena plat kontak langsung menarik plunyer

e)

Karena pegas pengembali mendorong plunyer

35.

Apa yang menyebabkan plunyer dapat kembali ke posisi semula setelah kunci kontak dilepas?

a)

Arus balik dari armature

b)

Pegas pengembali mendorong plunyer

c)

Tegangan dari terminal B

d)

Medan magnet hold-in coil semakin kuat

e)

Arus dari kumparan medan

36.

Fungsi utama armatur dalam motor starter Adalah …..

a)

Menghasilkan arus listrik dari gerakan mekanis

b)

Mengubah energi listrik menjadi energi panas

c)

Mengubah energi listrik menjadi energi mekanis berupa putaran

d)

Menyimpan energi listrik untuk kebutuhan beban

e)

Menghubungkan arus dari baterai ke sikat

37.

Bagian armatur yang berfungsi menyalurkan gaya putar sehingga gigi pinion dapat meluncur adalah …..

a)

Kumparan

b)

Komutator

c)

Bantalan

d)

Poros armatur

e)

Yoke

38.

Besar kecilnya gaya putar yang dihasilkan armatur terutama dipengaruhi oleh …..

a)

Ukuran poros armatur

b)

Jumlah bantalan pada yoke

c)

Besar kecilnya arus yang mengalir ke kumparan armatur

d)

Kekuatan bahan pembungkus kumparan

e)

Jumlah segmen komutator

39.

Bagian manakah dari armatur yang langsung berhubungan dengan sikat (brush)?

a)

Inti armatur

b)

Poros

c)

Komutator

d)

Slot isolator

e)

Bantalan

40.

Mengapa kumparan medan dililitkan pada inti kutub yang terbuat dari besi?

a)

Karena besi dapat menahan arus listrik lebih besar

b)

Karena besi memperkuat medan magnet yang terbentuk

c)

Karena besi lebih ringan dibanding tembaga

d)

Karena besi berfungsi sebagai konduktor utama arus

e)

Karena besi lebih tahan terhadap panas dibanding kawat

Similar Resources on Wayground

8.4.1 - Mechanical Engineering Applications

38 questions

8.4.1 - Mechanical Engineering Applications

quiz

Worksheet

•

10th Grade - University

SOAL MEKANISME KATUP & PELUMASAN XI TSM

42 questions

SOAL MEKANISME KATUP & PELUMASAN XI TSM

quiz

Worksheet

•

11th Grade

Asesmen Tengah Semester PML Sasis Sepeda Motor XI TSM 1

40 questions

Asesmen Tengah Semester PML Sasis Sepeda Motor XI TSM 1

quiz

Worksheet

•

11th Grade

PTS Ganjil Pilihan

40 questions

PTS Ganjil Pilihan

quiz

Worksheet

•

11th Grade

Sistem Kendali Elektronika Genap XI

35 questions

Sistem Kendali Elektronika Genap XI

quiz

Worksheet

•

11th Grade

Electricity 2º ESO

38 questions

Electricity 2º ESO

quiz

Worksheet

•

9th - 12th Grade

UJIAN AKHIR SEMESTER - DPK X TKTL

40 questions

UJIAN AKHIR SEMESTER - DPK X TKTL

quiz

Worksheet

•

10th Grade - University
