Quantos pinos para alimentação possui o módulo display de 7 segmentos mencionado no material?
2
3
4
1
Quais tipos de jumpers são sugeridos para conectar o display 7 segmentos ao Arduino?
Jumpers macho-fêmea.
Jumpers macho-macho apenas.
Jumpers fêmea-fêmea apenas.
Jumpers de cobre rígido.

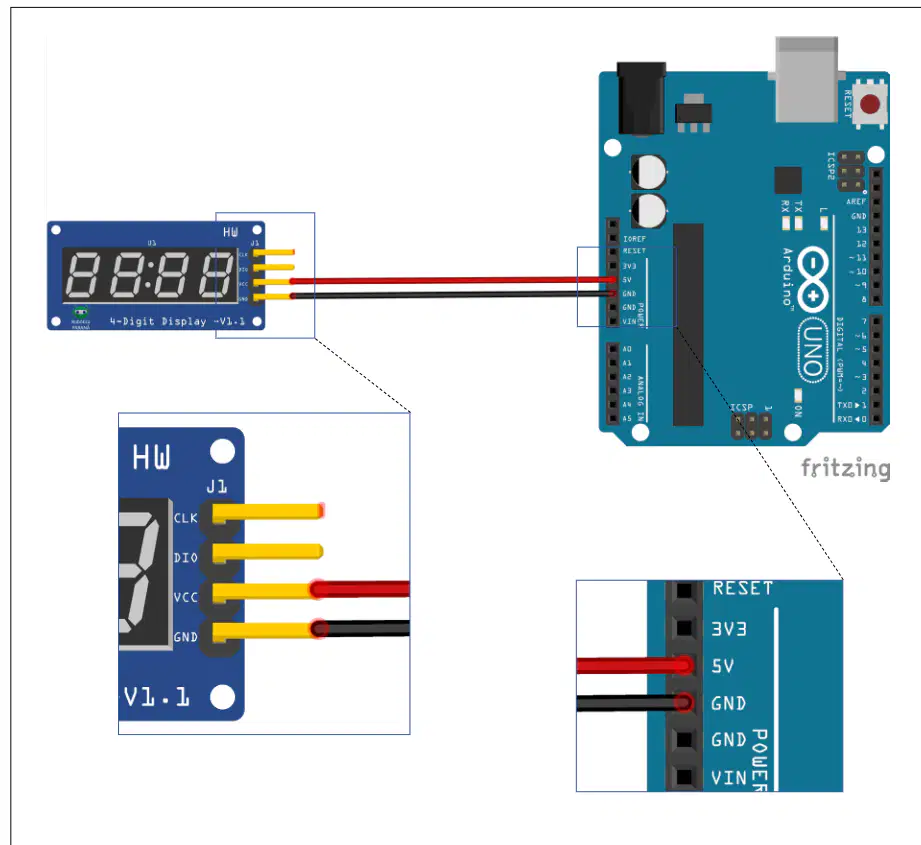

O que representa a Figura 3 do material?
A conexão do display 7 segmentos à placa Arduino.
O funcionamento interno do display 7 segmentos.
A programação do Arduino.
A montagem de um sensor de luz.
Qual pino do Arduino geralmente é utilizado para conectar o pino DIO do módulo TM1637?
Pino digital 2.
Pino analógico A0.
Pino de alimentação 5V.
Pino GND.
Qual destes problemas pode ocorrer se os jumpers forem conectados de forma incorreta ao display 7 segmentos?
O display pode não acender ou mostrar números incorretos.
O Arduino irá programar normalmente.
O display irá funcionar com brilho máximo.
O sensor de temperatura será ativado.
Na Aula 16, o que é composto por 7 LEDs dispostos de maneira a formar números decimais, símbolos e/ou caracteres?
Display 7 Segmentos
Fonte DC
Portas analógicas
Buzzer passivo
Na Aula 17, qual fonte de alimentação foi caracterizada e testada na placa de Arduino Uno?
Fonte DC 9V com Plug P4
Fonte AC 12V
Fonte USB 5V
Fonte de bateria 3V
Na Aula 18, o que o recurso PWM faz nas portas digitais do Arduino?
Simula saídas analógicas
Aumenta a tensão
Reduz a corrente
Gera sinais de áudio
Quais foram os efeitos apresentados nas Aulas 19 e 20?
LED Fade-In e LED Fade-Out
LED Blink e LED Flash
LED On e LED Off
LED Bright e LED Dim
Na Aula 21, o que foi programado para representar o visual do display do carro inteligente da série Super Máquina?
Barra gráfica de LEDs 10 segmentos
Display de 7 segmentos
Buzzer passivo
Potenciômetro
Na Aula 23, o que o potenciômetro faz em um circuito elétrico?
Ajusta a corrente elétrica
Emite sinal sonoro
Simula saídas analógicas
Forma números decimais
Na Aula 24, qual componente eletrônico emite sinal sonoro e funciona como um mini alto-falante?
Buzzer passivo
Display 7 Segmentos
Fonte DC
Potenciômetro
O que é um LED RGB?
Um diodo semicondutor que emite luz através da passagem de corrente elétrica.
Um sensor de luminosidade.
Um tipo de motor.
Um componente que mede a temperatura.
Qual componente é uma placa microcontroladora usada para prototipagem e programação de projetos?
Arduino Uno R3 + Cabo USB 2.0
Acelerômetro e Giroscópio 3 Eixos 6 DOF MPU-6050
Barra Gráfica de LED 10 Segmentos
Capacitor Disco Cerâmico
Qual componente é um pequeno display para realizar sinalizações e mostrar variáveis através da intensidade apresentada na barra?
Barra Gráfica de LED 10 Segmentos
Buzzer Passivo 5V
Capacitor Disco Cerâmico
Acelerômetro e Giroscópio 3 Eixos 6 DOF MPU-6050
Qual componente é um transdutor para emissão de sons e melodias?
Buzzer Passivo 5V
Barra Gráfica de LED 10 Segmentos
Capacitor Disco Cerâmico
Arduino Uno R3 + Cabo USB 2.0
Qual componente é muito utilizado em projetos como contadores e relógios?
Display de 7 Segmentos com 1 Dígito
Display LCD 16×2 com Pinos Soldados
Fonte DC Chaveada 9V 1A Plug P4
Joystick Shield DIY para Arduino
Qual componente é utilizado para alimentação do Arduino?
Display de 7 Segmentos com 1 Dígito
Display LCD 16×2 com Pinos Soldados
Fonte DC Chaveada 9V 1A Plug P4
Joystick Shield DIY para Arduino
Qual componente é destinado à conexão entre componentes?
Display de 7 Segmentos com 1 Dígito
Display LCD 16×2 com Pinos Soldados
Fonte DC Chaveada 9V 1A Plug P4
Jumper Fêmea-Fêmea
Qual é a função de um Potenciômetro Linear 10k Ω?
Limitar a corrente de um determinado ponto do circuito.
Controlar a corrente e regular a tensão ou luminosidade.
Conectar componentes eletrônicos sem necessidade de soldas.
Medir a resistência de um circuito.
Qual é a função de um Resistor 1k Ω?
Controlar a corrente e regular a tensão ou luminosidade.
Conectar componentes eletrônicos sem necessidade de soldas.
Limitar a corrente de um determinado ponto do circuito.
Medir a resistência de um circuito.
Qual é a função de um resistor em um circuito?
A) Aumentar a corrente em um ponto do circuito.
B) Limitar a corrente em um determinado ponto do circuito.
C) Armazenar energia elétrica.
D) Converter energia elétrica em energia mecânica.
Qual é a função de um resistor em um circuito?
Aumentar a corrente em um determinado ponto do circuito.
Limitar a corrente em um determinado ponto do circuito.
Medir a temperatura em um determinado ponto do circuito.
Detectar a luminosidade em um determinado ponto do circuito.
Os dispositivos eletrônicos para funcionarem adequadamente necessitam receber energia, podendo ser de fonte externa, chamada de (a) .
Há dois modelos de fonte de alimentação no mercado, quais são eles?
chaveada e linear
regulares e linear
chaveada e regulares
A fonte (a) utiliza simples transformadores para reduzir a tensão alternada
A fonte (a) utiliza um circuito regulador interno responsável por chavear a corrente, fazendo com que a tensão de saída se mantenha estabilizada com maior eficiência.
O recurso PWM faz as portas ...
digitais simularem saídas analógicas no Arduino
analígicas simularem saídas digitais no Arduino
Uma porta (a) possui saltos de tensões entre valores bem definidos dentro de uma faixa de valores, apresentando apenas dois estados: ligado ou desligado.
Uma porta (a) pode assumir infinitos valores de tensão dentro de uma faixa de valores, apresentando vários estados, como, por exemplo: alto, pouco alto, médio, pouco baixo e baixo.
Quais são as portas PWM?
3, 4, 6, 9, 10 e 11
3, 5, 6, 9, 10 e 11
3, 5, 6, 8, 10 e 12
Qual placa utilizamos para carregamento do código de funcionamento na Robótica?
Placa ponte H
Placa Arduino Uno
Placa de controle JJ
Placa Motherbord
Quando ligar fios em circuito elétrico o que significa as siglas GND?
Ground (Terra) Referência de tensão (0 V) em circuitos eletrônicos. Normalmente é associado ao polo negativo de baterias e circuitos.
Ground (Terra) Referência de tensão (12 V) em circuitos eletrônicos. Normalmente é associado ao polo neutro de baterias e circuitos.
Referência de tensão (5 V) em circuitos eletrônicos. Normalmente é associado ao polo positivo de baterias.
Referência de tensão (0 V) em circuitos eletrônicos. Normalmente é associado ao polo positivo de baterias.
Precisamos resetar a placa Arduino para uma nova programação. Como podemos fazer isso? Identifique qual imagem procede?
Em um kit Arduino UNO, apresenta um cabo azul par que serve?
Somente para o funcionamento do circuito elétrico
Utilizamos para transferir dados do celular para a placa
Utilizamos para transferir dados de programação feita em um computador para a placa e inicia o sistema.
Utilizamos para transferir dados de programação feita em um computador para a placa e pode alimentar pequenos circuitos.
Para ligação do componente LED precisamos ligar corretamente os polos, como deve ser ligado ?
Perna maior é polo positivo, ligando no negativo da pilha.
Perna menor é polo positivo, ligando no negativo da pilha.
Polo positivo é qualquer lado, ligando no negativo da pilha.
Polo negativo é qualquer lado, ligando no negativo da pilha.
Quando abrimos o editor on line do Arduino, temos algumas especificações. Após conectar o USB no computador e na placa como devemos proceder para carregar a programação? Clicamos :
Verificando o circuito o que utilizamos par ligar ele ?
Bateria, Chave de frequência, Led, voltímetro
Luz, Chave de frequência, Led, voltímetro
Bateria, Chave liga - desliga, lampada, amperímetro
Luz, Chave liga - desliga, Led, amperímetro
Para podermos iniciar um projeto na robótica, qual desses componentes não pode faltar?
O Arduino possui portas de entrada e saída digital e portas de entrada analógica. O recurso PWM faz as portas digitais simularem saídas analógicas no Arduino. Uma porta digital possui saltos de tensões entre valores bem definidos dentro de uma faixa de valores, apresentando apenas dois estados: ligado ou desligado. Como é representado essas portas na placa?
Por números e marcadores com sinal de "PWM"
Por números e marcadores com sinal de "D"
Por números e marcadores com sinal de ~
Para ligar um LED com segurança e garantir sua integridade podemos utilizar resistor de :
paralelo de 220 ohm
série de 220 ohm
um resistor 220K ohm
Você já observou algumas iluminações decorativas – como, por exemplo, jardins, piscinas, alto-falantes ou micro systems – em que um mesmo ponto de luz vai alternando entre cores? O que será que promove este efeito? E como controlar – ou definir – cada cor que será emitida? Na Aula 08 - LED e Resistor, conhecemos a estrutura e o funcionamento de LEDs monocromáticos. O LED RGB é um outro tipo de diodo semicondutor que emite luz através da passagem de corrente elétrica. A diferença é que este modelo (RGB) é composto por três LEDs encapsulados em sua estrutura – cada pastilha de material semicondutor, no interior do LED RGB. Quais as cores principais de um led RCB?
Qual a diferença do projeto em Robótica do LED FADE IN do FADE OUT?
Você já observou algumas iluminações decorativas – como, por exemplo, jardins, piscinas, alto-falantes ou micro systems – em que um mesmo ponto de luz vai alternando entre cores? O que será que promove este efeito? E como controlar – ou definir – cada cor que será emitida? Na Aula 08 - LED e Resistor, conhecemos a estrutura e o funcionamento de LEDs monocromáticos. O LED RGB é um outro tipo de diodo semicondutor que emite luz através da passagem de corrente elétrica. A diferença é que este modelo (RGB) é composto por três LEDs encapsulados em sua estrutura – cada pastilha de material semicondutor, no interior do LED RGB. Quais as cores principais de um led RCB?
Qual é o conceito que deve ser recordado relacionado às portas?
Portas USB
Portas PWM
Portas HDMI
Portas VGA
Qual função é utilizada para apagar um LED com o efeito Fade-out?
digitalWrite()
analogRead()
analogWrite()
digitalRead()
Com qual plataforma deve-se prototipar?
Raspberry Pi
BeagleBone
Arduino
ESP8266
Como deve-se programar?
Por blocos ou código
Apenas por blocos
Apenas por código
Por imagens
O que é o termo "Fade" conforme conceituado na aula anterior?
Um movimento brusco de transição
Um movimento suave de transição
Um controle de temperatura
Um efeito de som
Para que pode ser utilizado o termo "Fade"?
Controle de temperatura
Controle de som
Controle de luminosidade
Controle de velocidade
Qual efeito foi aplicado para o acendimento progressivo de um LED?
Fade-Out
Fade-In
Flash
Blink
O que o conceito de Fade-Out faz com o brilho de um LED?
Aumenta a intensidade do brilho
Diminui a intensidade do brilho
Mantém a intensidade do brilho constante
Pisca o LED
Qual componente deve ser encaixado na placa Protoboard?
Resistor
LED
Jumper Macho-Macho
Arduino
Onde deve ser conectado o terminal negativo do LED?
Na porta GND do Arduino
No terminal positivo do LED
No terminal do Resistor
Na porta 11 do Arduino
Entre quais componentes deve ser conectado o Jumper Macho-Macho?
Entre a porta GND do Arduino e o terminal positivo do LED
Entre a porta 11 do Arduino e o terminal negativo do LED
Entre a porta GND do Arduino e o terminal do Resistor
Entre a porta 11 do Arduino e o terminal do Resistor
Qual porta do Arduino deve ser conectada ao terminal positivo do LED?
Porta GND
Porta 11
Porta 5
Porta 13
No software IDE, o que você deve fazer após criar um sketch e selecionar a porta que o computador atribuiu ao Arduino?
Pressionar o botão Carregar
Escrever ou copiar e colar o código-fonte de programação
Verificar se há erros de sintaxe
Ligar o LED na placa Protoboard
Qual botão deve ser pressionado para examinar se não há erros de sintaxe no código?
Carregar
Compilar
Verificar
Upload
O que acontece após a transferência do programa para o Arduino?
O LED na placa Protoboard se apaga imediatamente
O LED na placa Protoboard liga e depois reduz seu brilho até apagar
O programa é salvo no computador
O código é verificado novamente
O que utilizaremos nesta programação para auxiliar na estrutura do programa?
Funções
Variáveis
Loops
Condicionais
O que é o efeito Fade-Out no LED após a transferência do código para o dispositivo Arduino Uno?
O brilho do LED aumenta gradativamente
O LED pisca rapidamente
O brilho do LED diminui gradativamente
O LED muda de cor
Como obtemos o efeito Fade-Out?
Utilizando o termo incremento
Utilizando o termo decremento
Utilizando o termo multiplicação
Utilizando o termo adição
Qual termo é utilizado para o efeito Fade-In?
Decremento
Multiplicação
Incremento
Adição
Quantos LEDs independentes compõem a Barra Gráfica de LEDs?
5
8
10
12
Observando a figura ao lado, que nos mostra a Representação Gráfica da Pinagem da Barra Gráfica de LEDs com 10 segmentos, podemos afirmar que:
A Barra Gráfica de LEDs com 10 segmentos é composta por 10 LEDs individuais, o que requer a utilização de um resistor para cada LED, ou seja, para cada segmento.
A Barra Gráfica de LEDs com 10 segmentos é composta por 10 LEDs individuais, o que requer a utilização de um resistor apenas para todo o conjunto, não havendo a necessidade de utilização de um resistor para cada segmento.
A Barra Gráfica de LEDs com 10 segmentos é composta por um único LED, o que requer a utilização de um resistor apenas, ou seja, para todo o segmento.
A Barra Gráfica de LEDs com 10 segmentos é composta por 10 LEDs individuais, o que requer a utilização de dois resistores para cada LED, ou seja, para cada segmento e para cada LED.
O "fade" é um movimento suave de (a) que pode ser utilizado para o controle de (b) . Com uma programação por (c) ou em blocos, é possível aplicar os efeitos de "fade-in" para o acendimento progressivo de um LED, ou de "fade-out" para uma (d) inversa.
Em algumas decorações natalinas, compostas por lâmpadas, um lindo efeito visual no qual a intensidade do brilho das lâmpadas aumenta e diminui de forma suave e lenta.
Esse efeito recebe o nome de "fade", podendo ser "fade-in" (quando a intensidade (a) ) ou "fade-out" (quando a intensidade (b) ).
Por que é importante usar a porta PWM em um Arduino para controlar a intensidade de um LED?
Porque a porta PWM permite variar a intensidade do LED através de pulsos de largura modulada.
Porque a porta PWM fornece mais corrente ao LED.
Porque a porta PWM é a única porta que pode ser usada com LEDs.
Porque a porta PWM reduz a tensão aplicada ao LED.
KITT (Knight Industries Two Thousand), personagem da série de televisão "A Super Máquina" (Knight Rider, 1982), é um módulo de computador altamente equipado com vários sensores e recursos, autônomo, com o (a) ___________________ e personalidade. Instalado
em um Pontiac Firebird, carro cuja estrutura foi alterada para ficar mais forte e seguro. A comunicação do KITT, além de ser por voz, era também visual. Na caixa de voz e na frente do carro, um display luminoso representava a intensidade de suas ações e fala.
visão de raio-X
capacidade de voo
inteligência artificial
telescópio
Associe cada imagem com seu respectivo nome:
Buzzer Passivo
5V
Arduino Uno R3
Cabo USB 2.0
Barra Gráfica
de LED 10
Segmentos
Protoboard
Qual dos resistores a seguir é um resistor de 220 Ω ?
Qual dos componentes a seguir é um Potenciômetro?
Qual dos Jumpers a seguir é um Jumper Macho-
Macho?
O componente chamado (a) é responsável por limitar a corrente de um deter-
minado ponto do circuito.
Qual dos leds a seguir é um led RGB?
Qual das definições a seguir se refere ao Buzzer Passivo?
Transdutor para emissão de
sons e melodias, possibilitando
o controle dos tons gerados.
Componente para controle de
corrente, utilizado em projetos
variados, com a função de regu-
lar tensão ou luminosidade, por
exemplo.
Qual o nome do componente representado na imagem?
(a)
Qual o nome do cabo representado na imagem?
(a)
Qual nome desse modelo?
UNO
MEGA
DUO
NANO
Qual a função do potenciômetro?
Variar a voltagem no circuito elétrico.
Variar a corrente elétrica no circuito elétrico.
Varia a resistência elétrica no circuito elétrico.
Marque os elementos da placa do Arduino de acordo com os seus nomes:
Para não correr o risco de queimar algum componente eletrônico do Kit Robótica, fazemos primeiramente a simulação do circuito em uma plataforma virtual. Qual o nome dessa plataforma?
Tinkercad
Arduino IDE
Protoboard
Arduino Uno R3
Em um kit Arduino UNO, apresenta um cabo azul par que serve?
Somente para o funcionamento do circuito elétrico
Utilizamos para transferir dados do celular para a placa
Utilizamos para transferir dados de programação feita em um computador para a placa e inicia o sistema.
Utilizamos para transferir dados de programação feita em um computador para a placa e pode alimentar pequenos circuitos.
O que significa RGB?
São as cores primárias em inglês (RED, GREEN e BLUE).
É um tipo de potênciometro.
É um comando utilizado na programação para aumentar o brilho dos leds.
São as cores primarias em inglês. (Ciano, Magenta e Amarelo).
Para que serve o mBlock?
Para simular circuitos.
Para aprender a biblioteca de robótica.
Podemos criar projetos através da programação em blocos.
O mBlock nos ajuda a entender os conceitos da placa de ensaio.
Com o intuito de piscar um led, Joaozinho apos realizar a correta montagem do circuito, ligando ele a porta digital 13, realizou o codigo mostrado na figura a seguir para o setup().
Selecione a opção que mostra o codigo a ser utilizado no loop() para que o joaozinho veja o led piscar idefinidamente.
Olhando para a imagem do led, a parte menor corresponde ao lado:
Negativo
Positivo
O que são autômatos?
Máquinas que se movem com eletricidade.
Máquinas que operam automaticamente, com a ajuda da hidráulica ou pneumática.
Máquinas que operam por controle remoto.
Máquinas que funcionam à pilha ou bateria.
O que acontece se conectarmos um LED diretamente à fonte de alimentação sem resistor?
O LED emitirá luz de várias cores.
O LED funcionará normalmente.
O LED pode queimar devido ao excesso de corrente.
O LED irá piscar rapidamente.
Para que serve o pino GND em uma placa Arduino?
Servir como referência de tensão (terra) para o circuito.
Controlar a intensidade do LED.
Enviar sinais de dados para o computador.
Fornecer tensão positiva ao circuito.
