WorksheetsSoal Komponen AC Mobil
Total questions: 20
Worksheet time: 15mins
Pernyatan dibawah adalah benar, kecuali.....
Magnetic Clutch adalah bagian dari Componen AC
Magnetic clutch memutus dan menghubung dengan putaran mesin secara otomatis pada sat switch AC posisi “ON”
Magnetic clutch adalah kopling magnet yang bekerjanya berdasarkan aliran listrik yang mengalir
Magnetic clutch selalu berputar karena menjadi satu dengan pully Compressor
Magnetic clutch terpasang pada bagian depan dari compressor
Urutan siklus pendimginan yang benar adalah...
Compresor --> Evaporator -Dryer -Condenser -Exp.Valve
Compresor -Condenser -Dryer -Evaporator -Exp.valve
Compresor -Condenser -Dryer -Exp.Valve -Evaporator
Compresor - Dryer -Condenser -Exp.valve -Evaporator
Compresor - Exp.valve - dryer -Evaporator -Condenserr
Setiap kendaraan pasti memiliki kunci kontak, fungsi pada kunci kontak adalah...
sebagai untuk menghidupkan mesin
sebagai mematikan mesin
untuk menghubungkan arus listrik
untuk memutuskan arus listrik
untuk menghubungkan dan memutuskan arus battery
Refrigerant yang berada pada kondensor berbentuk...
cair dan gas
cair
uap
gas
semua benar
Proses pendinginan pada sistem AC dimulai dari...
Exp.Valve
Compresor
Condenser
Dryer
Evaporator
Fungsi utama dari evaporator dalam sistem pendinginan adalah...
Menyerap panas dari lingkungan
Mengeluarkan panas ke lingkungan
Menjaga tekanan refrigeran
Menampung refrigeran
Memisahkan cairan dan gas
Komponen yang berfungsi untuk mengatur aliran refrigeran adalah...
Evaporator
Dryer
Exp.Valve
Condenser
Compressor
Udara sejuk yang keluar dari evaporator, dihembuskan oleh
kipas angin
blower
kompressor
angin
kipas mesin
pada sistem kelistrikan mempunyai pelindung komponen supaya tidak merusak komponen lain disebabkan oleh berlebih nya arus batterey yang masuk kekomponen yang tidak sesuai kebutuhan, maka dari itu diperlukan jembatan atau pelindung tersebut, yaitu...
relay
mcb
fuse
saklar
flasher
Komponen pendukung sistem AC...
alternator
radiator
pipa refrigerant
tutup radiator
kabel
Kompressor diputar oleh...
Mesin yang dihubungkan dengan fanbelt melalui pully
Pully poros engkol, pully alternator dan pully waterpump
Roda gigi timing
Kipas melalui pully poros engkol
Motor starter dengan menggunakan roda gigi
Penghantar listrik atau konduktor yang paling baik namun jarang digunakan adalah...
emas
tembaga
kuningan
besi
alumunium
Panas udara yang ada disekeliling diserap sehingga udara menjadi dingin, merupakan cara kerja dari alat…
kondensor
kompresor
katup ekspansi
dryer
evaporator
Salah satu fungsi pada AC pada Kendaraan yaitu untuk mendingin kan ruangan pada kendaraan, dengan cara merubah zat cair menjadi gas dengan adanya tekanan yang sangat tinggi. Yang memberikan tekanan pada sistem AC adalah?
kompressor
kondensor
filter
katup ekspansi
blower
Tegangan pada bateray yang digunakan pada kendaraan apada umumnya yaitu...
6 V
10 V
12 V
220 V
15 V

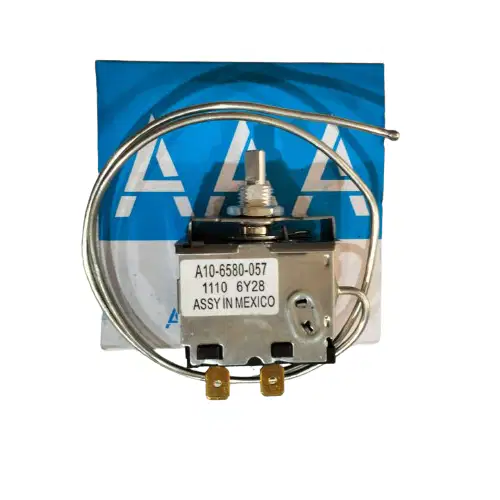

nama komponen pada gambar diatas adalah...
flasher
lampu indikator
saklar blower
thermostat
relay
Fungsi utama thermostat pada sistem AC mobil adalah …
Mengatur kecepatan blower
Mengatur jumlah refrigerant yang masuk ke evaporator
Mengatur suhu di evaporator agar tidak terlalu dingin
Mengatur tekanan refrigerant pada kompresor
Mengatur arus pada rangkaian
Thermostat AC biasanya di pasang pada...
Evaporator
Kompressor
Kondensor
Filter
katup ekspansi
Pada gambar diatas, nama komponen no 2 adalah....
pulley
poros kompressor
pegas pelat pengembali
plat penekan
Pada gambar, yang berfungsi sebagai penghubung dengan kompressor saat dalam kondisi ada arus listrik adalah...
no. 2 plat penekan
no. 7 pegas pelat pengembali
no2. poros kompressor
no.2 kompressor
no.3 roda pulley
