Kuis Sistem Kopling Kendaraan

Total questions: 25

Worksheet time: 19mins

Name
Class
Date
1.

Rani sedang mengemudikan mobilnya dan merasakan bahwa sistem kopling mobilnya tidak berfungsi dengan baik. Salah satu syarat utama sistem kopling adalah ....

a)

Dapat memutus dan menghubungkan putaran mesin ke transmisi dengan lembut

b)

Meminimalkan gesekan yang berlebihan

c)

Mengoptimalkan pemindahan tenaga dari mesin ke transmisi

d)

Meningkatkan kendali kendaraan

e)

Mengatur perpindahan gigi

2.

Fungsi kopling pada kendaraan adalah untuk .....

a)

Menghubungkan putaran dari mesin ke transmisi

b)

Memutus dan menghubungkan putaran dari transmisi ke poros propeller

c)

Memutus dan menghubungkan putaran dari mesin ke transmisi

d)

Menghubungkan putaran dari transmisi ke roda

e)

Memutus dan menghubungkan putaran dari mesin ke poros propeller

3.

Jenis-jenis kopling yang digunakan pada kendaraan antara lain adalah kopling mekanik/ gesek dan kopling hidrolik, dinamakan kopling mekanik/ gesek karena untuk melakukan pemindahan daya/ tenaganya adalah dengan memanfaatkan gaya gesek yang terjadi pada bidang gesek, yaitu ....

a)

Plat kopling, plat penekan dan release fork

b)

Fly wheel, plat kopling dan release bearing

c)

Pegas penekan, plat penekan dan roda gila

d)

Roda gila, plat penekan dan plat kopling

e)

Release fork, release bearing dan pegas penekan

4.

Nama komponen unit kopling yang di- tunjukkan oleh nomor 5 adalah...

a)

Diaphragma spring

b)

Disc clutch

c)

Fly wheel

d)

Clutch cover

e)

Pressure plate

5.

Nama komponen unit kopling yang ditunjukkan oleh nomor 6 adalah...

a)

Diaphragma spring

b)

Disc clutch

c)

Fly wheel

d)

Clutch cover

e)

Pressure plate

6.

Nama komponen unit kopling yang ditunjukkan oleh nomor 1 adalah...

a)

Diaphragma spring

b)

Disc clutch

c)

Fly wheel

d)

Clutch cover

e)

Pressure plate

7.

Komponen pada sistem kopling yang berfungsi untuk menekan langsung plat kopling agar berhubungan dengan fly wheel adalah ....

a)

Release fork

b)

Pressure plate

c)

Clutch disk

d)

Release bearing

e)

Pedal kopling

8.

Komponen pada sistem kopling yang berfungsi untuk meneruskan putaran fly wheel ke poros input transmisi adalah ....

a)

Release fork

b)

Pressure plate

c)

Clutch disk

d)

Release bearing

e)

Pedal kopling

9.

Komponen pada sistem penggerak kopling yang berfungsi untuk memberikan tenaga awal ke mekanisme penggerak kopling adalah ....

a)

Release fork

b)

Pressure plate

c)

Clutch disk

d)

Release bearing

e)

Pedal kopling

10.

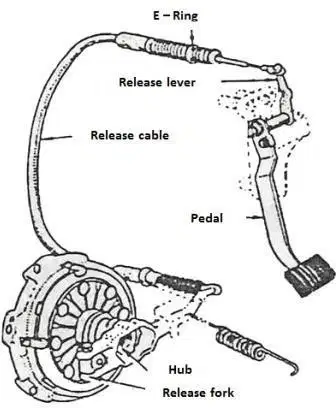

Pada gambar di bawah adalah mekanisme penggerak kopling yang berfungsi untuk meneruskan gerakan pedal ke garpu pembebas dengan menggunakan ....

a)

Media sebuah batang

b)

Media sebuah kabel baja

c)

Media fluida atau cairan

d)

Gaya sentrifugal

e)

Release cylinder

11.

Tanda panah pada gambar di bawah ini menunjukkan…..

a)

Tinggi Pedal Kopling

b)

Langkah bebas pedal kopling

c)

Gerak main pedal kopling

d)

Langkah pedal kopling

e)

Panjang pedal kopling

12.

Langkah bebas pedal kopling berfungsi…..

a)

Memungkinkan plat kopling tertekan sepenuhnya oleh plat penekan

b)

Memungkinkan plat kopling terbebas sepenuhnya oleh plat penekan

c)

Supaya penekanan pedal kopling ringan

d)

Supaya perpindahan gigi transmisi menjadi lembut

e)

Supaya menghasilkan tekanan yang besar

13.

Pada model hidrolik, penyetelan Langkah bebas pedal kopling bisa dilakukan dengan…

a)

Mengatur stopper bolt

b)

Membuang udara pada system hidrolik

c)

Menambah minyak pada tangka reservoir

d)

Mengatur panjang pegas pembalik

e)

Mengatur panjang push rod

14.

Pada model hidrolik, penyetelan tinggi pedal kopling bisa dilakukan dengan…

a)

Mengatur stopper bolt

b)

Membuang udara pada system hidrolik

c)

Menambah minyak pada tangka reservoir

d)

Mengatur panjang pegas pembalik

e)

Mengatur panjang push rod

15.

Langkah bebas pedal kopling yang terlalu besar bisa mengakibatkan…

a)

Kopling selip

b)

Mesin kurang tenaga

c)

Gigi Transmisi sulit dimasukkan

d)

Bahan bakar boros

e)

Kopling berbunyi

16.

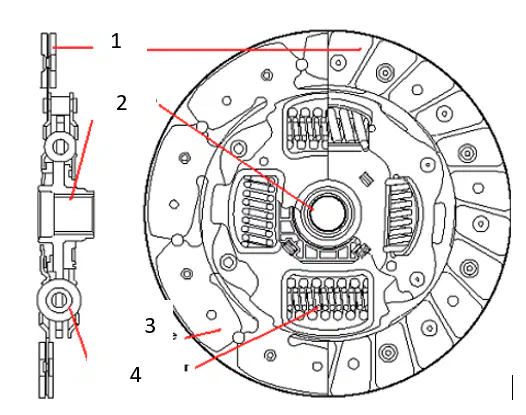

Nomer 4 pada gambar di bawah menunjukkan…..

a)

Facing

b)

Torsion damper

c)

Clutch hub

d)

Disc plate

e)

Paku keling

17.

Nomer 1 pada gambar di bawah menunjukkan…..

a)

Facing

b)

Torsion damper

c)

Clutch hub

d)

Disc plate

e)

Paku keling

18.

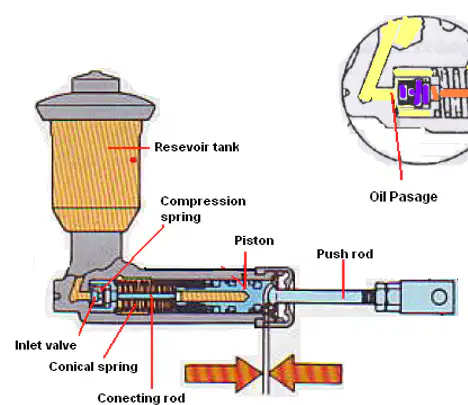

Pada waktu pedal kopling diinjak, yang pertama kali terjadi pada silinder master kopling adalah

a)

Minyak mengalir ke silinder pembebas

b)

Minyak Kembali ke reservoir

c)

Push rod menutup inlet valve

d)

Push rodmenutup outlet valve

e)

Piston Kembali ke posisi semula

19.

Adanya udara pada system hidrolik kopling dapat mengakibatkan kopling tidak bisa bekerja maksimal, hal ini disebabkan….

a)

Udara menyebabkan saluran tersumbat

b)

Udara menyebabkan minyak menjadi encer

c)

Udara mempunyai sifat tidak berubah volumenya bila di tekan

d)

Udara mempunyai sifat bisa dikompresi

e)

Udara mempunyai sifat tidak bisa dikompresi

20.

Gambar di bawah menunjukkan pemeriksaan…..

a)

Kekocakan bantalan pilot

b)

Putaran bantalan pilot

c)

Kekocakan bantalan pembebas

d)

Putaran bantalan pembebas

e)

Kekocakan garpu pembebas

21.

Fungsi bantalan pilot adalah….

a)

Meneruskan tekanan garpu pembebas

b)

Menekan ujung pehas diafrahma ketika pedal diinjak

c)

Menopang putaran fly wheel

d)

Menopang ujung poros input transmisi

e)

Supaya plat kopling bisa bebas

22.

Rizal sedang mengemudikan mobilnya, namun ia menyadari bahwa permukaan plat kopling mobilnya terkena minyak. Hal ini akan mengakibatkan….

a)

Kopling selip

b)

Kopling panas

c)

Kopling berbunyi

d)

Kopling tidak bisa bebas

e)

Kopling gemeretak

23.

Rudi sedang mengemudikan mobilnya, tetapi ia merasa transmisi sulit dipindah giginya. Hal ini merupakan gejala….

a)

Kopling selip

b)

Kopling panas

c)

Kopling berbunyi

d)

Kopling tidak bisa bebas

e)

Kopling gemeretak

24.

Berikut ini gejala yang ditimbulkan bila kopling selip, kecuali….

a)

Bahan bakar boros

b)

Mesin kekurangan tenaga

c)

Tercium bau gosong dari kopling

d)

Akselerasi berkurang

e)

Transmisi sulit dipindah gigi

25.

Komponen pada sistem penggerak kopling yang berfungsi untuk meneruskan gerakan dari push rod silinder pembebas/kabel pembebas adalah….

a)

Release fork

b)

Pressure plate

c)

Clutch disk

d)

Release bearing

e)

Pedal kopling
