WorksheetsSistem Penerangan Sepeda motor
Total questions: 20
Worksheet time: 13mins
besar tegangan yang biasanya di hasilkan pada baterai/aki adalah....
12 volt
11 Volt
10 Volt
13 Volt
9 Volt
komponen kelistrikan pada sepeda motor yang berfungsi sebagai penyuplai tegangan AC adalah.....
baterai
accu
spull
fuse
sekering
Urutan aliran arus listrik pada sistem penerangan yang benar adalah....
aki-saklar-fuse-kunci kontak-lampu
lampu-fuse-kunci kontak-saklar-aki
aki-fuse-kunci kontak-saklar-lampu
aki-kunci kontak-saklar-lampu-fuse
aki-fuse-saklar-kunci kontak-lampu
Pada sistem kelistrikan mempunyai jembatan atau pelindung komponen supaya tidak merusak komponen lain disebabkan oleh berlebih nya arus batterey yang masuk kekomponen yang tidak sesuai kebutuhan, maka dari intu diperlukan jembatan atau pelindung tersebut, yaitu...
flasher
fuse
kunci kontak
relay
lampu
Setiap kendaraan memiliki kunci kontak, fungsi pada kunci kontak adalah
untuk menghidupkan mesin
untuk mematikan mesin
untuk menghubungkan arus listrik
untuk memutuskan arus listrik
untuk menghubungkan dan memutuskan arus dari aki
Sebuah rangkaian seri, terdiri dari empat buah resistor dengan nilai 25 ohm. Berapakah nilai resistansi total dari rangkaian tersebut adalah ….
25 ohm
50 ohm
100 ohm
120 ohm
250 ohm
baterai akan berfungsi sebagai penyuplai kebutuhan listrik kendaraan pada saat...
mesin mati
kendaraan berjalan
pengisian air zulfur
mesin kendaraan dihidupkan /start
mesin kendaraan pada kecepatan penuh
ada sepeda motor berasarkan sumber tegangannya, system penerangan sepeda motor dibagi menjadi beberapa tipe diantaranya system penerangan AC dan system penerangan DC. Pada sepeda motor dengan system penerangan DC ada kelebihannya yaitu …
Nyala lampu terang
Jumlah tegangan yang dikeluarkan sedikit
Tidak membuat baterai cepat habis/tekor
Nyala lampu tergantung putaran motor
Lampu penerangan dapat dioperasikan meskipun motor dalam kondisi belum bekerja
Pada lampu sein ditemui suatu masalah yang dimana lampu sein tidak dapat menyala/berkedip, beberapa pemeriksaan dari mulai tegangan baterai, jalur kabel, saklar sein, dan lampu dalam kondisi yang baik. Hal yang ini kemungkinan yang mengalami kerusakan adalah …
flasher
aki
sekering
kiprok
alternator
Didalam melakukan pemeriksaan sambungan antar terminal yang ada switch (atau konektor switch) dengan menggunakan alat ukur multitester untuk menentukan putus atau tidaknya sambungan tersebut dengan menempatkan slektor pada posisi ....
DCV 10
DCV 50
ACV
ohm
DCA
fungsi dari lampu kepala adalah....
sebagai penyinaran jarak jauh dan dekat
sebagai penyinaran jarak atas dan bawah
sebagai penyinaran jarak kanan dan kiri
sebagai penyinaran pendek
sebagai penyinaran panjang
Cermin cekung berbentuk parabola untuk memantulkan sinar lampu kepala merupakan fungsi ....
soket
filamen
reflector
kaca bias
lampu pijar
fungsi dari flasher adalah....
Untuk menghidupkan lampu tanda belok
Untuk mengedipkan lampu tanda belok secara interval/jarak waktu tertentu
Untuk pemutus dan menghubungkan lampu kepala
ntuk menghidupkan klakson agar berbunyi lebih keras dan kencang
Sebagai indicator lampu tanda belok menyala saat dihidup

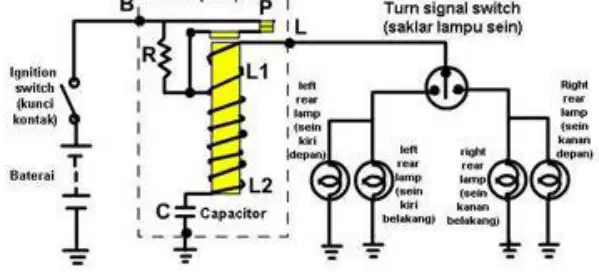

rangkaian pada gambar merupakan jenis flasher.....
Flasher tipe bimetal
flasher tipe kapasitor
flasher tipe transistor
flasher tipe LED
flasher tipe pijar
satuan dari tegangan listrik adalah....
volt
ampere
ohm
arus
resistansi
apabila saklar S4 diputus maka, lampu yang akan tetap hidup adalah...
L1 dan L2
L1
L1, L2 dan L3
L1 dan L3
L2 dan L3
Perhatikan gambar diatas, tanda tanya pada rangkaian komponen yang seharusnya disana adalah....
sekering
kunci kontak
lighting switch
emergency stop
dimmer switch
gambar diatas merupakan simbol kelistrikan dari....
terhubung sebagian
rangakain tidak terhubung
terhubung
2 kabel tidak terhubung
semua jawaban benar
berdasarkan gambar merupakan lampu tipe....
tipe ordinary bulb
tipe lampu LED
Tipe lampu halogen
tipe lampu pijar
tipe lampu filamen
Simbol kelistrikan pada gambar merupakan simbol dari....
aki
relay
kunci kontak
sekering
coil
