WorksheetsUH Sistem Komputer
Total questions: 30
Worksheet time: 2hrs 30mins
Berikut ini kelebihan dari single board computer dibandingkan dengan komputer standar, kecuali...
Lebih kuat dan tahan lama daripada komputer standar sehingga dapat bertahan dalam kondisi yang lebih keras
single board computer lebih mudah diatur dan digunakan karena semuanya sudah terpasang di papan
single board computer menggunakan lebih sedikit daya
single board computer cenderung menghasilkan lebih banyak panas, yang berarti SBC harus ditempatkan di lingkungan dengan kontrol suhu yang baik
ukuran lebih kecil sehingga cocok untuk bepergian atau menghabiskan lebih sedikit ruang
Beberapa contoh aplikasi atau sistem berikut ini, mana yang menggunakan Single Board Computer ...
Sistem kontrol stabilitas
Komputer Desktop
Telepon Seluler
Temostat
Konsol permainan video

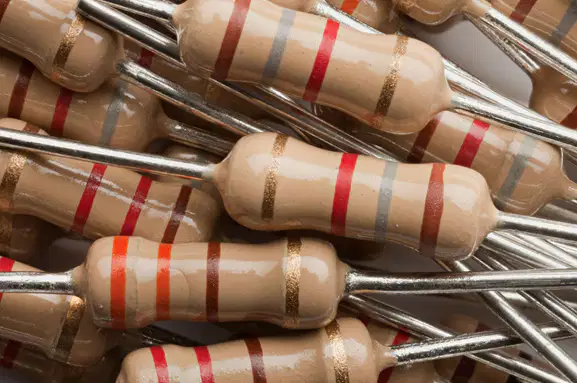

Alat yang digunakan untuk menurunkan tegangan dari suatu rangkaian disebut...
resistor
baterai
kabel jumper
motor DC
potensiometer
Berikut bukan bagian dari jenis sensor yang digunakan sesuai dengan kebutuhan perangkat, yaitu ....
sensor cahaya
sensor kedekatan
sensor sosial
sensor warna
sensor suara
Klasifikasi atau kelompokkan komponen berikut dengan yang sesuai!
Processor
Microprocessor
Microcontroller
GPU terpisah (DB)
GPU pada board
LAN pada board
LAN terpisah (DB)
LAN tdk ada
Video Out tdk ada
Walaupun mikrokontroler memiliki sumber daya yang jauh lebih kecil daripada SBC, keduanya memiliki kesamaan, yaitu
Dapat menjalankan sistem operasi dan program secara bersamaan
memiliki kemampuan komputasi yang lebih tinggi
keduanya memiliki prosesor, penyimpanan, dan periferal input/output
harga yang sama
dukungan port yang sama
Bahasa Pemrograman yang digunakan dalam simulator UnoArduSim adalah...
TypeScript
Bahasa C/C++
Phyton
MatLab
Java
Motor Servo dibagi menjadi 2, yaitu Motor Servo (a) dan Motor Servo (b)
Pasangkan nama Board berikut sesuai jenisnya apakah Single Board Computer atau Single Board Controller
Raspberry pi
Odroid
Banana Pi
Beaglebone
Arduino Uno
Arduino Mega
Arduino Nano
Arduino Micro

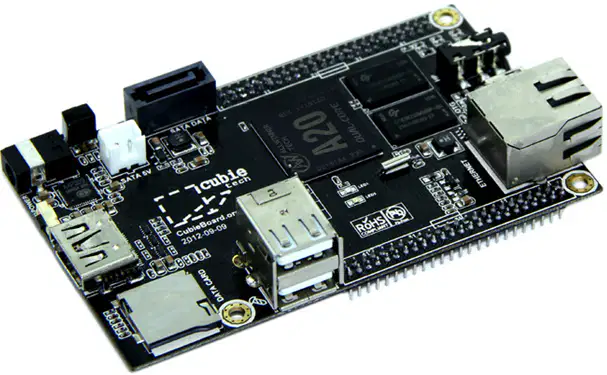

Jenis Single Board pada gambar disamping...
(a)
slot yang digunakan untuk memasang microSD (penyimpanan) ditunjukkan oleh gambar...
Beri label port yang sesuai pada gambar di samping
Pasangkan Perangkat dan port yang digunakan pada Single Board Computer berikut ini...
Sebagai port daya
Port Micro-USB
Mouse, Keyboard
Port USB 2.0
Peripheral device
GPIO 40 pin
Kartu SDHC dan SDXC
SD-Card Slot
Mikrocip
System on Chip (SoC)
Alat Elektronik apa saja yang menggunakan Single Board Microcontroller...
Jam Digital
Alarm Rumah sensor Kebakaran
Smartphone
System Alarm Parkir
Termostat
Manakah dari pernyataan berikut yang merupakan perbedaan antara Single Board Computer dan Single Board Controller?
Ukuran Single Board Computer lebih besar dari Single Board Controller
Single Board Computer memilki komponen yang lebih kompleks seperti CPU, RAM, Penyimpanan, dan kemampuan komputasi yang lebih tinggi dibandingkan Single board Controller
Single Board Computer dirancang untuk tugas kontrol dan otomatisasi sedangkan Single Board Controller digunakan untuk memproses data melalui Sistem Operasi, Aplikasi Perkantoran, dan Aplikasi lainnya
Single Board Controller memilki komponen yang lebih sederhana dan kemampuan komputasi yang lebih rendah
Single Board Controller dirancang untuk tugas kontrol dan otomatisasi sedangkan Single Board Computer digunakan untuk memproses data melalui Sistem Operasi, Aplikasi Perkantoran, dan Aplikasi lainnya

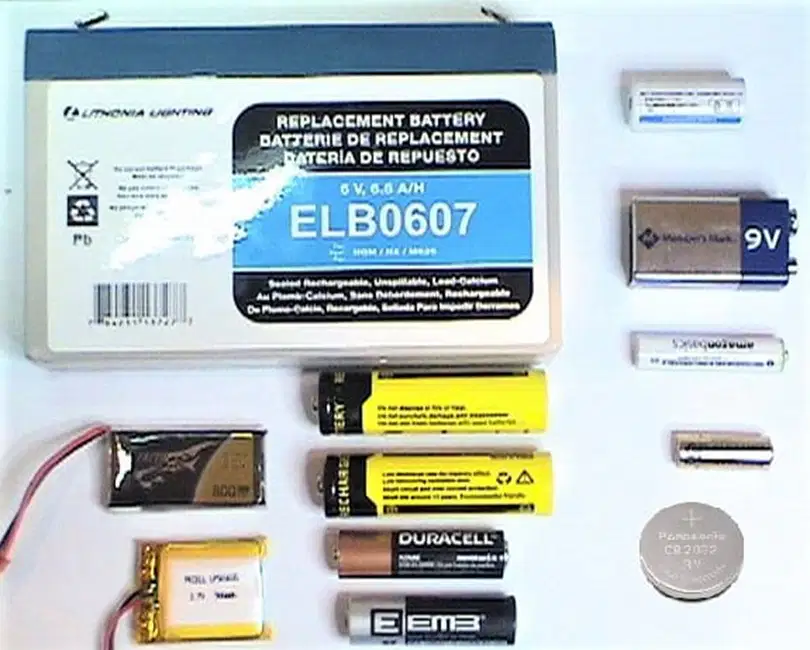

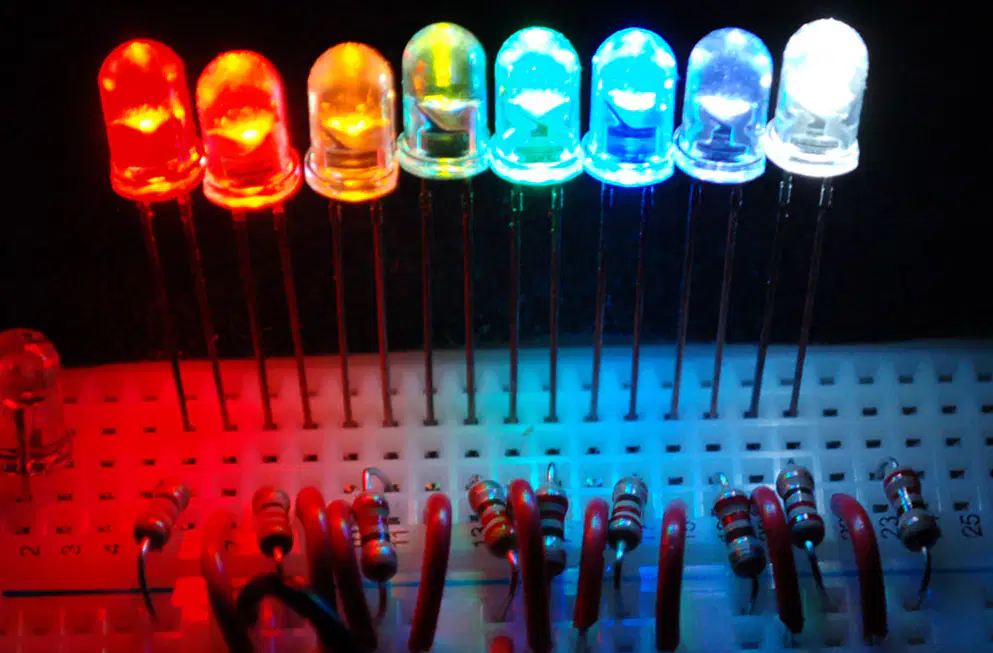

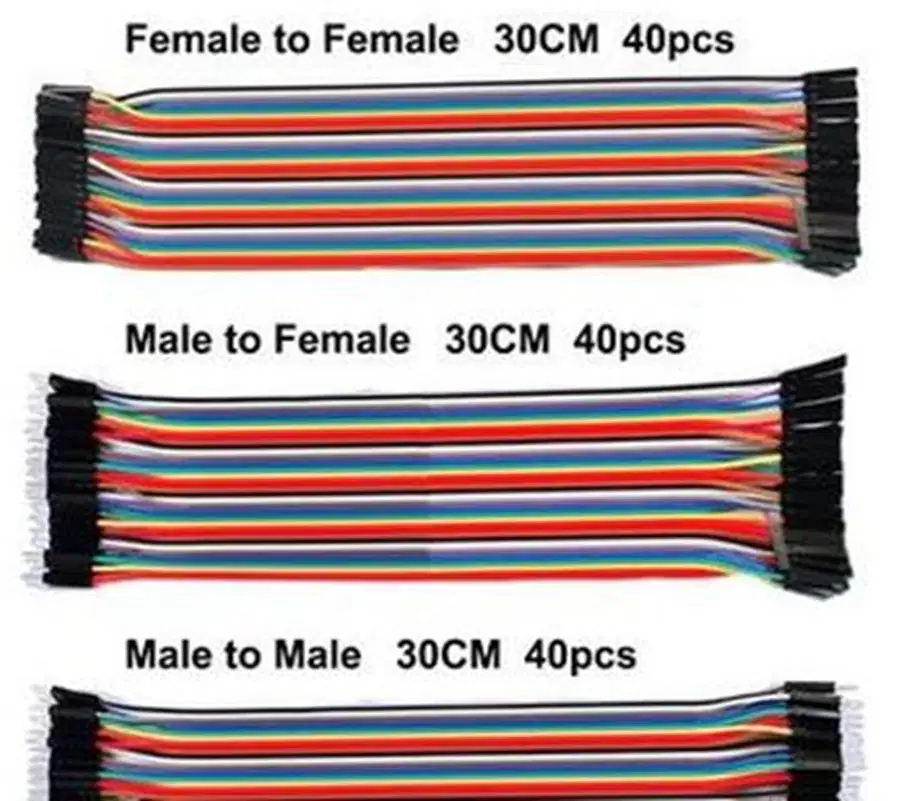

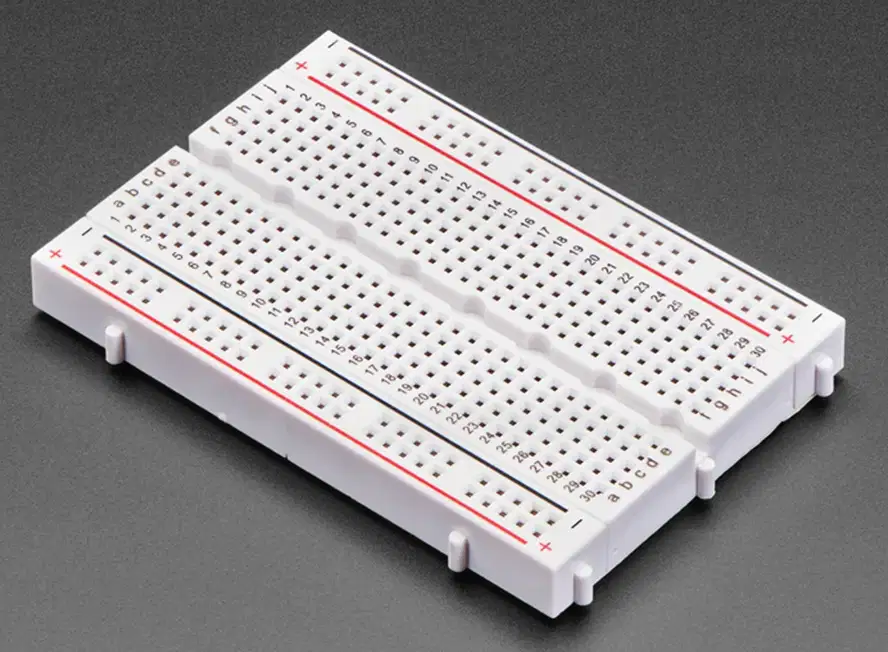

Pasangkan gambar dengan keterangan yang sesuai...
Breadboard
Baterai
Coloured LED
Kabel Jumper
Push Button
Nama komponen pada gambar adalah (a) yang memiliki fungsi (b) pada rangkaian
Pasangkan komponen arduino berikut dengan fungsinya
Baterai
Penyedia Daya pada arduino
Kabel Jumper
Menghubungkan dua komponen tanpa solder
LED
komponen yang mengeluarkan cahaya
Breadboard
Papan u/ memasang komponen tanpa solder
Piezo Speaker
peripheral untuk mengeluarkan suara
Arduino selain hardware juga merupakan open source software yang terdiri dari:
Arduino IDE
Sistem Operasi
Library/Framework
Compiler/Interpreter
Bootloader Arduino
Perangkat lunak yang dirancang untuk mensimulasikan perangkat keras Arduino dan memungkinkan pengguna untuk memprogram dan menguji sketsa (program Arduino) tanpa perlu memiliki perangkat keras Arduino fisik adalah (a)
Klasifikasi simulator berikut Apakah online atau offline dalam penggunaannya...
TinkerCad
Wokwi
Virtual Breadboard
UnoArduSim
Tuliskan alamat simulator Wokwi
(a)
Berilah label bagian dari simulator Wokwi sesuai fungsinya
Tipe file yang dihasilkan dari coding arduino adalah
(a)
Perintah untuk mengatur komponen apa saja yang akan digunakan pada projek Arduino beserta jumlahnya menggunakan Simulator UnoArduSim adalah...
(a)
Susun ulang bagian dari lingkungan kerja UnoArduSim sesuai angka yang ditunjukkan pada gambar
Pin Digital
Menjalankan Simulator (Run)
Panel Kode
Panel Hasil Compile kode
Panel Input Output
Susun ulang kode berikut ini agar lampu led menyala selama 0.5 detik
int led=13;
void setup ()
{
pinMode(led, OUTPUT);
}
void loop ()
{
digitalWrite(led, HIGH);
delay(500);
digitalWrite(led, LOW)
}
Perhatikan gambar, tuliskan angka yang sesuai dengan pernyataan berikut:
kode program yang akan dijalankan sebanyak 1x (a)
icon untuk mejalankan simulasi projek (b)
Pendeklarasian variabel, tipe data dan pin digital (c)
kode program agar lampu hijau hidup (d)
komponen yang memiliki kaki anoda dan catoda (e)
Perhatikan gambar di samping, perintah yang digunakan untuk menahan nyala lampu selama kurun waktu tertentu adalah...
digitalWrite( )
delay( )
pinMode( )
void setup( )
void loop( )
Kondisi yang terjadi pada kartu arduino saat dijalankan kode baris ke-17 s.d. 20 adalah...
lampu merah dan hijau mati selama 1 detik
lampu merah dan hijau mati selama 1 menit
lampu kuning menyala selama 1 detik
Lampu kuning menyala selama 1 menit
semua lampu menyala selama
