Evaluasi 1 Suspensi Sepeda Motor

Total questions: 15

Worksheet time: 23mins

Name
Class
Date
1.

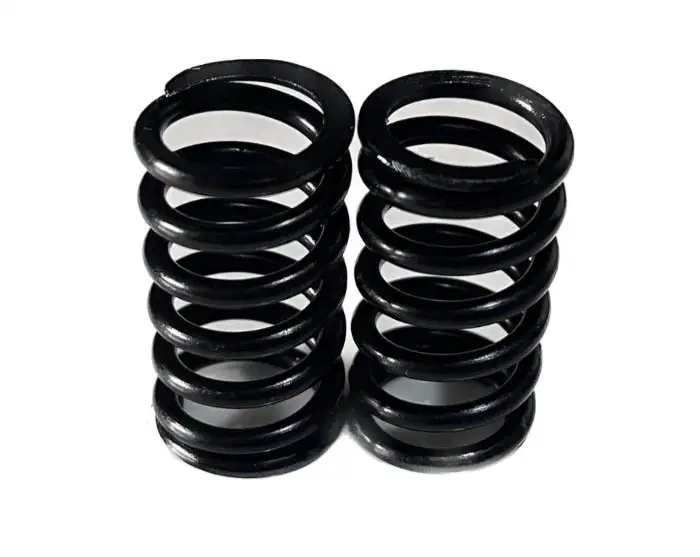

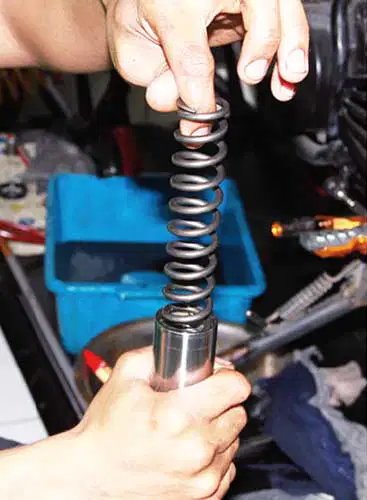

Jodohkan gambar dengan nama komponen yang sesuai dibawah ini !

a)

1.

Fork Spring

b)

2.

Fork Tube

c)

3.

Fork Slider

d)

4.

Damper Rod

e)

5.

Rebound Spring

2.

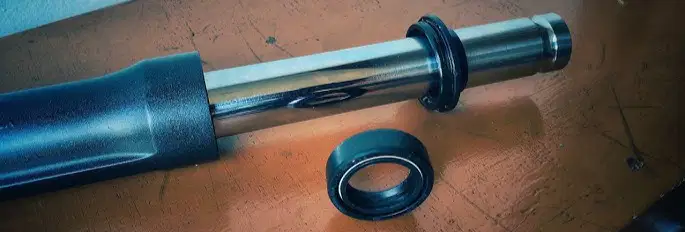

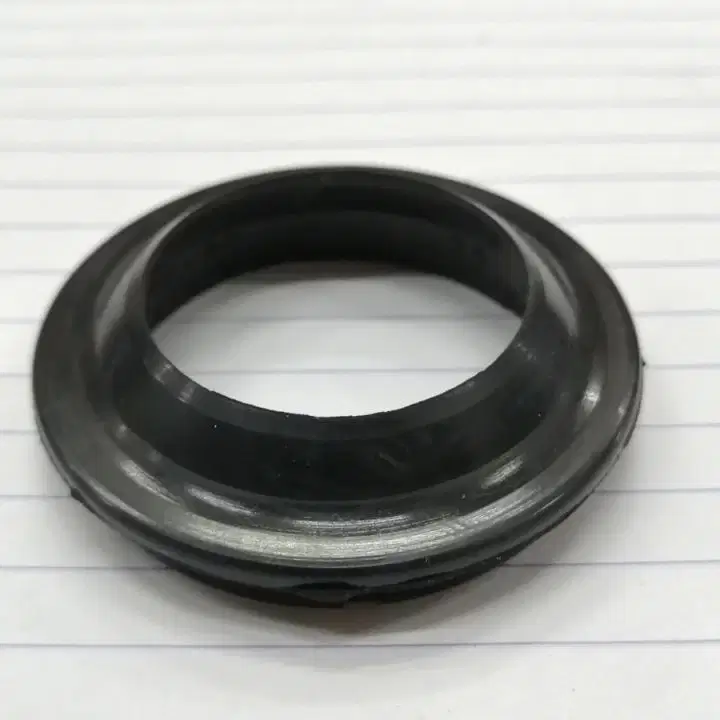

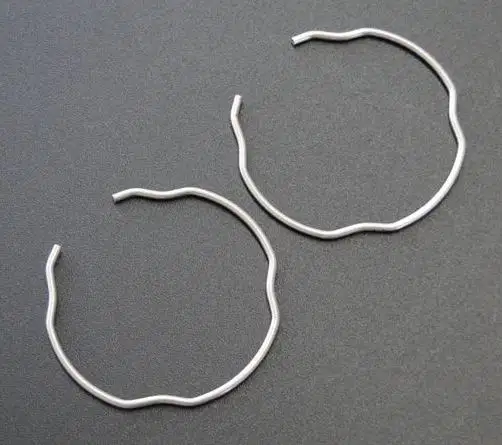

Jodohkan gambar dengan nama komponen yang sesuai dibawah ini !

a)

1.

Oil Seal

b)

2.

Dust Seal

c)

3.

Stopper Ring

d)

4.

Fork Bolt

3.

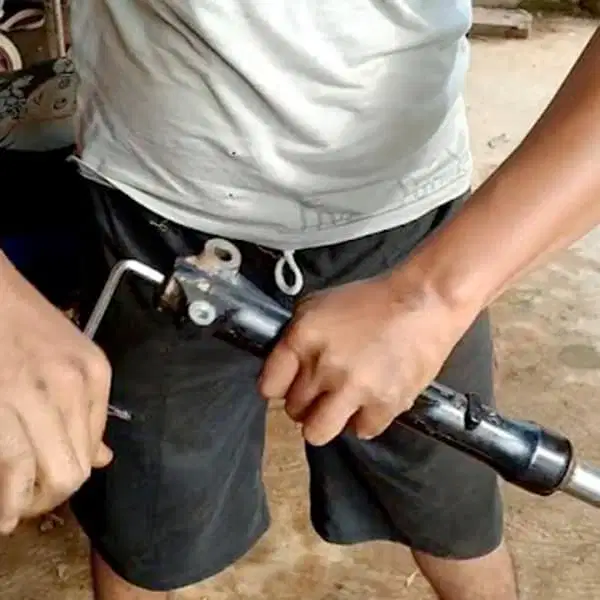

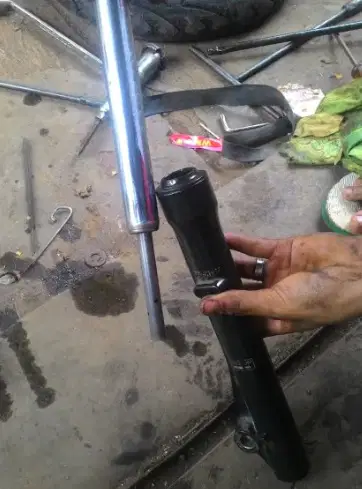

Urutkan langkah berikut dengan benar !

a)

Melepas baut garpu dan kancingnya

b)

Mengeluarkan pegas garpu

c)

Mengeluarkan minyak shock

d)

Melepas baut L torak garpu

e)

Melepas tabung garpu

1)
2)
3)
4)
5)
4.

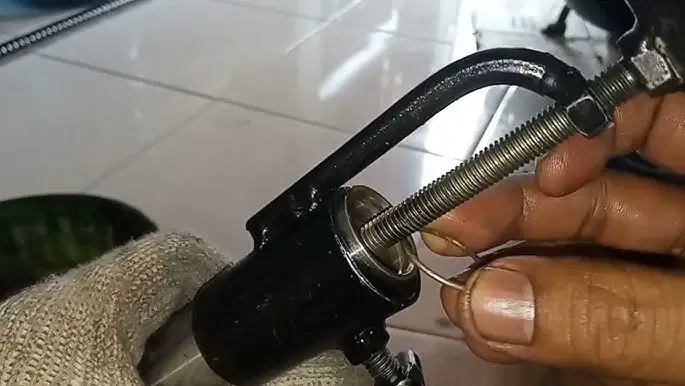

Urutkan langkah berikut dengan benar !

a)

Melepas torak garpu dan pegas reaksi

b)

Melepas sil debu

c)

Melepas ring stoper

d)

Melepas sil oli

1)
2)
3)
4)
5.

Sebutkan nama komponen-komponen suspensi depan sepeda motor tersebut !

6.

Berfungsi menjaga agar debu tidak masuk ke dalam ​ (a)   . Sebab debu dapat membuat menjadi​ ​ (b)

Choose from the below words
tabung slider
lecet atau aus
tabung garpu
kotor atau berkarat
bengkok
pegas garpu
7.

Berfungsi menahan agar​ (a)   tidak bergerak ke atas, akibat adanya​ (b)   dari​ minyak shock .

Choose from the below words
sil oli
tekanan
sil debu
dorongan
gaya tekan
tabung garpu
8.

​ Membagi ruang antara di bawah​ (a)   dan di atasnya. Sehingga​ (b)   berpindah dari ruang di bawah menuju ke atasnya, demikian sebaliknya.

Choose from the below words
tabung slider
minyak shock
tabung garpu
torak garpu
pegas garpu
minyak rem
tekanan
9.

Menerima atau ​ (a)   kejutan dari​ (b)   dan yang pertama kali menerima kejutan akibat jalan yang​ (c)

Choose from the below words
meredam
roda
tidak rata
menekan
memberikan
torak garpu
tabung garpu
ban
bergelombang
licin
10.

Menahan gerak​ (a)   ke atas dan juga​ (b)   , tapi setelah menerima gaya dari tabung garpu.

Choose from the below words
torak garpu
meredam kejutan
tabung garpu
sil oli
memberikan tekanan
kejutan
ke bawah
tabung slider
11.

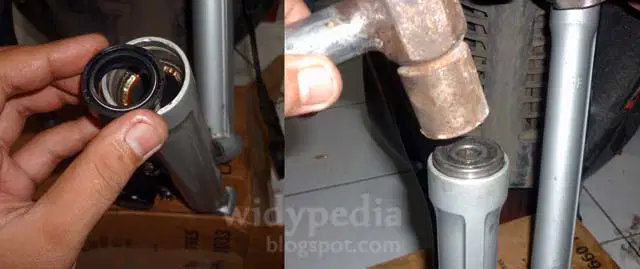

Urutkan langkah berikut ini dengan benar !

a)

Pasang sil oli

b)

Pasang ring stoper

c)

Pasang sil debu

d)

Masukan torak garpu ke tabung garpu

e)

Masukan tabung garpu ke tabung slider

1)
2)
3)
4)
5)
12.

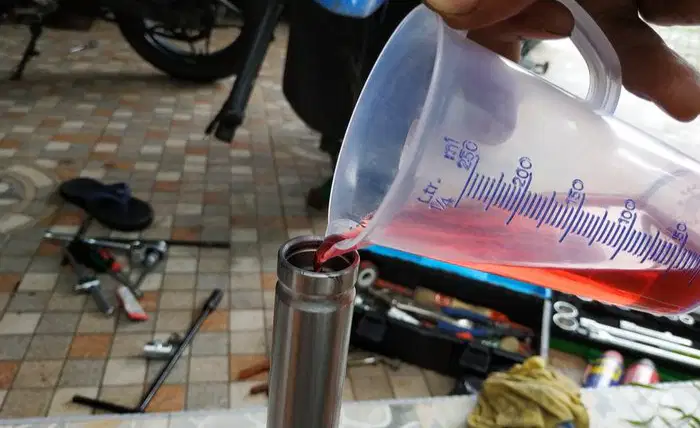

Urutkan langkah berikut dengan benar !

a)

Kencangkan baut L bawah tabung slider

b)

Isikan minyak shock sesuai standar

c)

Mengeluarkan angin / mengocok oli shock

d)

Masukkan pegas garpu ke tabung garpu

e)

Pasang baut garpu dan pengancingnya

1)
2)
3)
4)
5)
13.

Kelompokkan sesuai sebab-akibat yang terjadi pada permasalahan suspensi depan!

Categorize the following

Minyak shock terlalu kental

Salah satu suspensi depan mengalami kebocoran

Minyak shock berkurang

Volume minyak shock kurang

Kualitas minyak shock sudah jelek / encer

Volume minyak shock berlebihan

Pegas garpu mengalami kerusakan

Salah satu tabung garpu aus

Kemudi tidak stabil / keras
Ban depan mengalami aus hanya sebelah
Bunyi jedug setelah melewati jalan rusak
Melewati jalan gelombang tidak stabil
14.

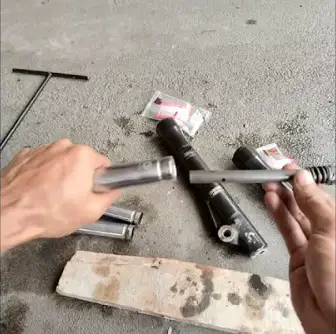

Manakah peralatan yang sesuai dalam pembongkaran komponen-komponen suspensi depan !

a)

1.

Oil Seal

b)

2.

L Bolt

c)

3.

Stopper Ring

d)

4.

Fork Bolt

15.

Tentukan dua komponen suspensi depan yang terbuat dari karet
