1-3.4 測試修正.機具材料 P170-179

Total questions: 46

Worksheet time: 23mins

Name
Class
Date
1.

在連接元件時，應使用何種直徑的單芯導線？

a)

0.4 mm

b)

0.5 mm

c)

0.6 mm

d)

0.7 mm

2.

若元件接腳過大，應如何處理以避免損壞插孔內部金屬簧片？

a)

強行插入

b)

先將元件接腳鋒接單芯導線，再插入麵包板

c)

使用較小的元件

d)

不使用麵包板

3.

放置元件時，為何需要將元件接腳理直後再插入？

a)

增加美觀

b)

方便拆卸

c)

避免接腳無法插入內部金屬簧

d)

增加電流

4.

放置元件時，應避免什麼情況以防止短路？

a)

元件接腳互相接觸

b)

元件接腳過長

c)

元件接腳過短

d)

元件接腳過熱

5.

過度用力將元件接腳拔出會導致什麼問題？

a)

接腳變形

b)

接腳折斷

c)

接腳變長

d)

接腳變短

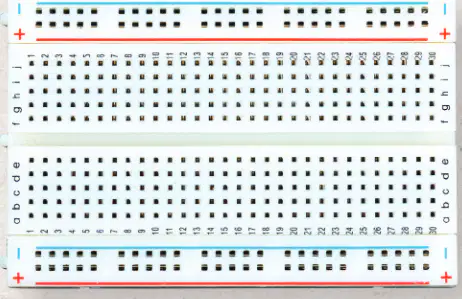

6.

麵包板的主要用途是什麼？

a)

進行化學實驗

b)

連接電子元件進行電路測試

c)

儲存數據

d)

製作機械零件

7.

麵包板的常見規格有哪些？

a)

100孔、200孔、300孔

b)

170孔、400孔、800孔

c)

250孔、500孔、750孔

d)

150孔、350孔、650孔

8.

使用麵包板時，元件的接腳應如何排列以避免短路？

a)

同一元件的接腳要跨在不同直排

b)

同一元件的接腳要接在同一直排

c)

所有接腳都接在同一橫排

d)

接腳隨意排列

9.

繼電器的主要用途是什麼？

a)

作為開關使用。

b)

作為電源供應器。

c)

作為信號放大器。

d)

作為電流穩定器。

10.

繼電器的規格是根據什麼來分類的？

a)

顏色。

b)

重量。

c)

啟動電壓。

d)

大小。

11.

當繼電器的線圈通電後，會產生什麼現象？

a)

產生光。

b)

產生電磁場。

c)

產生熱量。

d)

產生聲音。

12.

繼電器的接線方式中，哪一個是正確的描述？

a)

只能使用NC接點。

b)

只能使用NO接點。

c)

可以同時使用NC和NO接點。

d)

不能使用任何接點。

13.

如何測試繼電器的功能？

a)

使用電壓表測試。

b)

使用電流表測試。

c)

使用電池及燈泡測試。

d)

使用溫度計測試。

14.

蜂鳴器的主要用途是什麼？

a)

發出光

b)

發出聲響

c)

傳送數據

d)

顯示圖像

15.

有源蜂鳴器需要什麼才能發出聲音？

a)

連接電腦

b)

連接電源

c)

連接網路

d)

連接手機

16.

無源蜂鳴器通常用於什麼設備？

a)

手機

b)

Arduino

c)

電視

d)

收音機

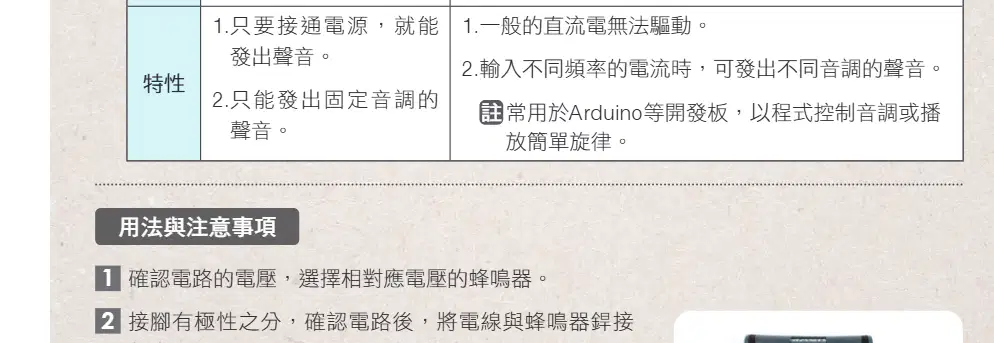

17.

下列哪一項是有源蜂鳴器的特性？

a)

需要不同頻率的電流

b)

只要接通電源就能發出聲音

c)

需要程式控制

d)

無法發出聲音

18.

如何使用電表的“電阻檔位”檢測通斷？

a)

開啟電源，轉到電壓檔位

b)

關閉電源，轉到電阻檔位

c)

開啟電源，轉到電流檔位

d)

關閉電源，轉到電流檔位

19.

當電表讀數為0時，表示什麼？

a)

銲點導通

b)

銲點斷路

c)

電池沒電

d)

電表故障

20.

在檢測LED不亮時，哪一個步驟是正確的？

a)

電表轉到電流檔位

b)

電表轉到電壓檔位

c)

電表轉到電阻檔位

d)

電表轉到電容檔位

21.

當紅色、黑色探針放銲點2兩端時，電表讀數為左側的1，這表示什麼？

a)

銲點1導通

b)

銲點2斷路

c)

銲點3導通

d)

銲點2導通

22.

電子元件的接腳有正負極之分，哪一個元件特別需要注意這一點？

a)

電阻

b)

電容

c)

LED

d)

電感

23.

如果電路無法正常運作，可能是什麼原因？

a)

電池沒電

b)

元件接腳接錯

c)

電線太長

d)

開關壞掉

24.

在檢查電路時，哪一個步驟是正確的？

a)

直接更換所有元件

b)

重新核對電路圖

c)

隨意接線

d)

不檢查任何東西

25.

什麼是短路？

a)

電路中沒有電流

b)

兩條電路互相接觸而異常導通

c)

電路中電流過大

d)

電路中電壓過高

26.

在木盒上，元件孔位過大會導致什麼問題？

a)

電子元件無法裝入

b)

電子元件會鬆動

c)

電子元件會過熱

d)

電子元件會短路

27.

如何避免在木板上直接畫記線時可能造成的問題？

a)

使用鉛筆直接畫線

b)

使用不需要的材料墊一側

c)

使用油漆直接畫線

d)

使用刀修飾孔位

28.

在剪線前，應該先做什麼？

a)

直接剪短導線

b)

測量電子元件之間的距離

c)

確認導線顏色

d)

檢查導線材質

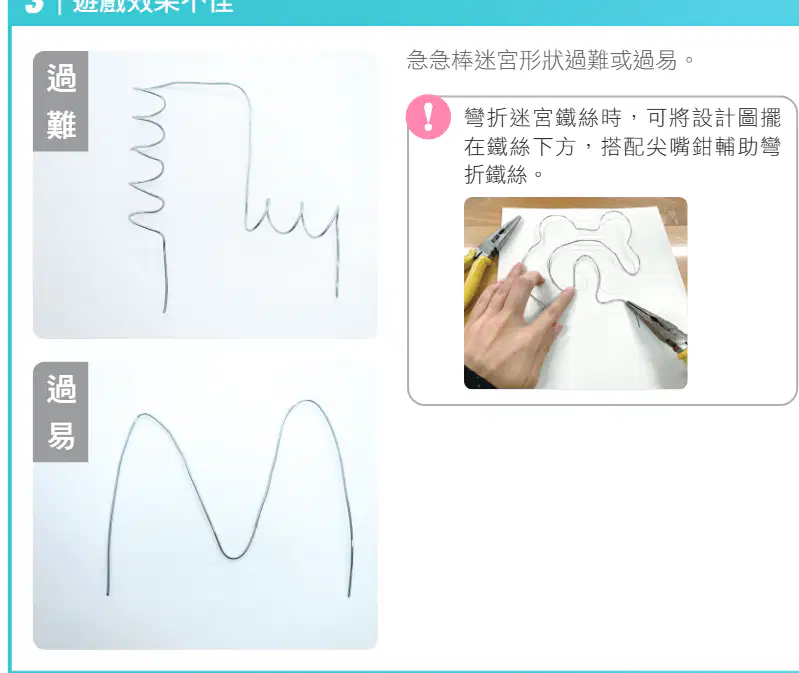

29.

在設計迷宮形狀時，應避免哪種情況？

a)

過於複雜

b)

過於簡單

c)

過於直線

d)

過於彎曲

30.

測試棒的導線太短會導致什麼問題？

a)

無法完成迷宮

b)

增加電流

c)

減少電阻

d)

提高速度

31.

在剪線前，應測量什麼距離？

a)

測試棒與迷宮最遠處的距離

b)

測試棒與迷宮最近處的距離

c)

測試棒與電源的距離

d)

測試棒與地面的距離

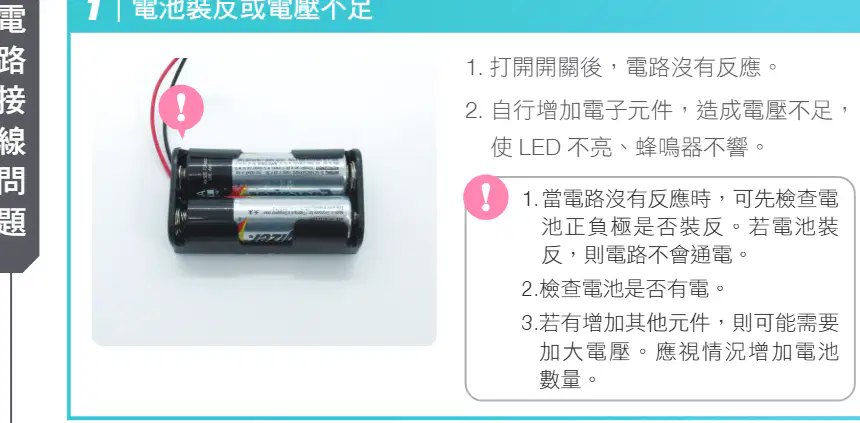

32.

當電路沒有反應時，應該首先檢查什麼？

a)

檢查電池正負極是否裝反

b)

檢查導線是否脫落

c)

檢查燈泡是否損壞

d)

檢查開關是否打開

33.

焊接後應該如何處理裸露的導線？

a)

使用絕緣膠帶包覆

b)

使用金屬片包覆

c)

使用塑料袋包覆

d)

使用紙張包覆

34.

導線焊接時應該如何固定元件？

a)

使用夾具或夾鉗

b)

使用膠水

c)

使用橡皮筋

d)

使用磁鐵

35.

在連接電路前，應先用什麼測試元件功能？

a)

三用電表

b)

電池

c)

電線

d)

開關

36.

檢驗電路接線問題時，哪一項是可能的狀況？

a)

電池裝反或電壓不足

b)

電線過長

c)

電阻過大

d)

電流過小

37.

作品規量問題中，哪一項是可能的狀況？

a)

元件無法固定

b)

電線過短

c)

電流過大

d)

電壓過高

38.

下列哪一項是麵包板的優點？

a)

可以重複使用

b)

只能用一次

c)

需要焊接

d)

體積很大

39.

為什麼在連接LED時要加限流電阻？

a)

增加電流

b)

防止LED燒壞

c)

減少電壓

d)

讓LED更亮

40.

蜂鳴器在電路中主要扮演什麼角色？

a)

儲存電能

b)

發出聲音提示

c)

穩定電壓

d)

放大訊號

41.

為什麼在使用麵包板時要避免元件接腳彎曲過多？

a)

讓電路更穩定

b)

方便拆卸

c)

增加電流

d)

容易造成短路

42.

如果蜂鳴器無法發聲，最可能的原因是什麼？

a)

使用了LED

b)

蜂鳴器太大

c)

電路太短

d)

電源未連接

43.

在測試電路時，為什麼要使用適當長度的導線？

a)

避免電路雜亂和訊號干擾

b)

讓電流更大

c)

增加電阻

d)

方便攜帶

44.

在使用麵包板時，為什麼不建議使用多股導線？

a)

容易造成短路

b)

導電性太強

c)

不易插入麵包板孔位

d)

會損壞元件

45.

測試電路時，若發現LED不亮，應該先檢查哪一項？

a)

LED大小

b)

電源極性與接線

c)

LED顏色

d)

導線顏色

46.

為什麼在焊接電子元件時要避免長時間加熱？

a)

讓焊點更牢固

b)

節省電力

c)

避免產生噪音

d)

防止元件損壞
