Których diod należy użyć do montażu układu przedstawionego na schemacie?
Pojemnościowych.
Schotky’ego.
Zenera.
Prostowniczych.
Do bezpośredniego pomiaru wartości napięcia zasilającego cewkę elektrozaworu należy użyć
amperomierza.
woltomierza.
watomierza.
omomierza.
Na którym rysunku przedstawiono zawór odcinający z pokrętłem?
A
B
C
D
Do pomiaru średnicy otworu φ 50 z dokładnością do 0,01 mm należy użyć
przymiaru kreskowego.
czujnika zegarowego.
średnicówki mikrometrycznej.
głębokościomierza.

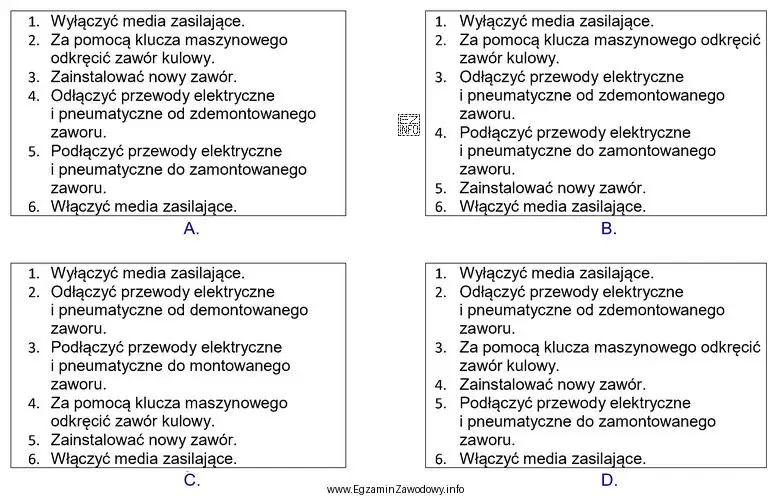

Jaka jest właściwa kolejność czynności przy wymianie elektropneumatycznego zaworu kulowego?
A
B
C
D
Który rysunek przedstawia symbol graficzny zestyku przekaźnika czasowego o opóźnionym załączeniu?
A
B
C
D

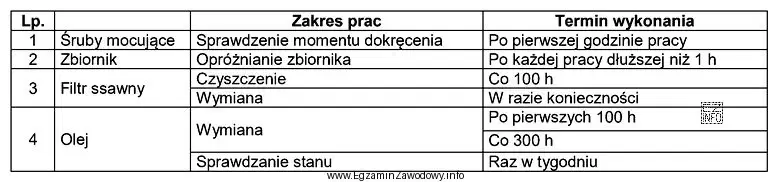

Na podstawie tabeli określ, jak często należy czyścić filtr ssawny.
Co 300 godzin.
Raz w tygodniu.
Co 100 godzin.
Co godzinę.
Który element silnika tłokowego wskazuje strzałka?
Wodzik.
Dźwignię.
Korbowód.
Wał korbowy.

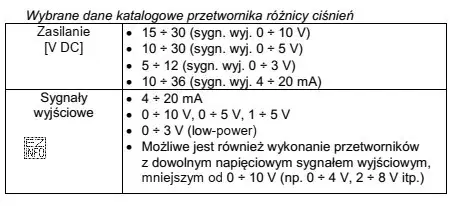

Na podstawie zamieszczonych w tabeli danych katalogowych przetwornika różnicy ciśnień dobierz zakres napięcia zasilania dla prądowego sygnału wyjściowego
10 ÷ 36 V DC
10 ÷ 30 V DC
5 ÷ 12 V DC
15 ÷ 30 V DC
Napięcie wyjściowe przetwornika ciśnienia, przy liniowej charakterystyce przetwarzania, przyjmuje wartość z przedziału 0 ÷ 10 V dla ciśnienia z przedziału 0 ÷ 600 kPa. Jaka będzie wartość napięcia wyjściowego dla wartości ciśnienia 450 kPa?
3,0 V
4,5 V
7,5 V
10,0 V

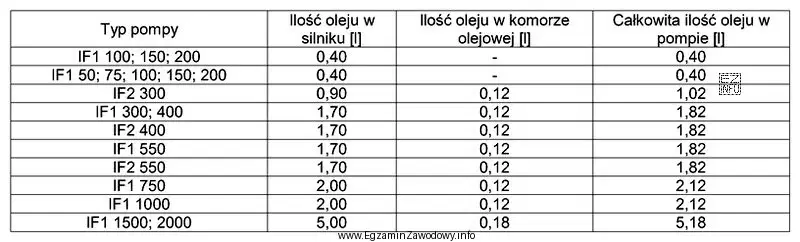

Na podstawie tabeli, określ ile oleju należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400.
1,70 l
0,90 l
1,82 l
0,40 l
Do przykręcania lub odkręcania nakrętki przedstawionej na rysunku przeznaczony jest klucz
nasadowy.
czołowy.
hakowy.
imbusowy.
Na schemacie zespołu przygotowania powietrza symbol graficzny manometru oznaczono cyfrą
1
2
3
4

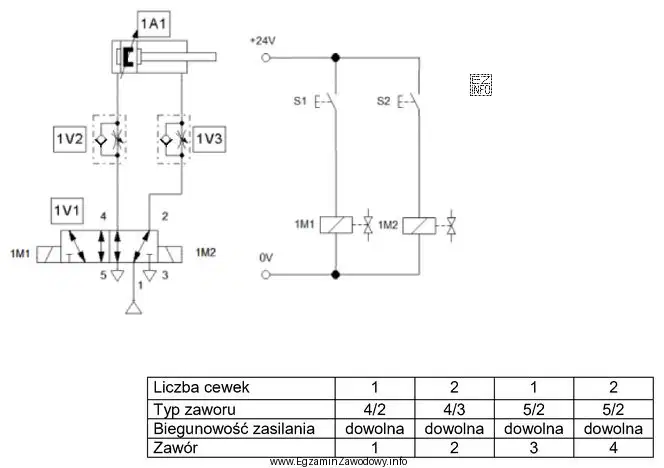

Który zawór rozdzielający należy zamontować w układzie elektropneumatycznym przedstawionym na rysunku?
2
4
3
1
Na przedstawionym rysunku siłownik jest połączony ze słupkiem za pomocą
łapy.
jarzma.
kołnierza przedniego.
ucha.
Do pomiaru luzów pomiędzy współpracującymi powierzchniami służy
mikrometr.
.liniał sinusowy.
przymiar kreskowy.
szczelinomierz.
Wartość temperatury wskazana przez termometr przedstawiony na rysunku wynosi
8°C
9°C
18°C
19°C
Aby zapewnić bezpieczeństwo pracy pracownika na stanowisku przedstawionym na rysunku, zastosowano układ bariery zawierający czujnik
magnetyczny.
optyczny.
indukcyjny.
pojemnościowy.
Na podstawie zamieszczonych w tabeli parametrów technicznych enkodera wskaż wartość napięcia zasilania, pozwalającą na jego prawidłową pracę.
5,4 V DC
4,4 V DC
15,0 V DC
10,0 V DC
Na podstawie przedstawionego schematu wskaż stany przycisków, przy których lampka sygnalizacyjna świeci.
S1 przyciśnięty, S2 przyciśnięty.
S1 przyciśnięty, S2 nieprzyciśnięty.
S1 nieprzyciśnięty, S2 przyciśnięty.
S1 nieprzyciśnięty, S2 nieprzyciśnięty.
Którego przyrządu należy użyć do sprawdzenia równoległości dwóch powierzchni?
Transametru.
Czujnika zegarowego.
Mikrometru.
Suwmiarki uniwersalnej.
Do demontażu przyłącza przedstawionego na rysunku należy użyć
klucza imbusowego.
wkrętaka płaskiego.
klucza płaskiego.
wkrętaka krzyżowego.
Na podstawie tabeli wskaż jakie powinno być ustawienie sekcji przełącznika, by było możliwe sterowanie za pomocą sygnału prądowego o wartości z przedziału 0 ÷ 20 mA.
1 – OFF, 2 – ON, 3 – OFF, 4 – OFF
1 – ON, 2 – ON, 3 – ON, 4 – ON
1 – OFF, 2 – OFF, 3 – OFF, 4 – OFF
1 – ON, 2 – OFF, 3 – OFF, 4 – OFF
Na podstawie fragmentu instrukcji montażu przycisku sterującego dobierz narzędzie do jego demontażu.
Wkrętak krzyżakowy.
Klucz oczkowy.
Klucz nasadkowy.
Wkrętak płaski.

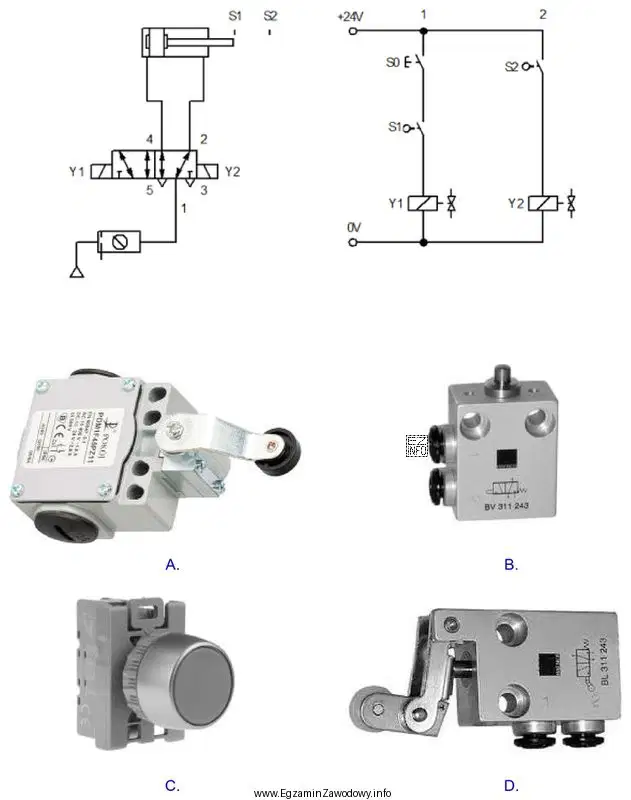

Wskaż element, którym można zastąpić uszkodzony element S1 w układzie, którego schemat przedstawiono na rysunku.
A
B
C
D
Który przyrząd pomiarowy należy wykorzystać do przygotowania korytek montażowych o wskazanej długości?
Przymiar kreskowy.
Czujnik zegarowy.
Mikrometr.
Średnicówkę.
Wskaż oznaczenie literowe gwintu metrycznego.
Tr
S
M
W

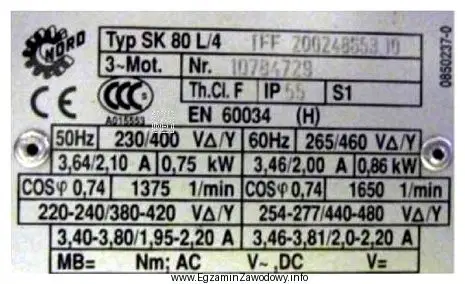

Na podstawie przedstawionej tabliczki znamionowej wskaż dopuszczalny zakres napięć zasilania silnika prądu przemiennego, posiadającego uzwojenia połączone w gwiazdę zasilanego z sieci o częstotliwości 60 Hz.
380 ÷ 420 V
254 ÷ 277 V
440 ÷ 480 V
220 ÷ 240 V
Na przedstawionym rysunku z dokumentacji technicznej zapisano tolerancję
równoległości dwóch osi.
przecinania się dwóch osi.
współosiowości dwóch osi.
prostopadłości dwóch osi.
Na podstawie fragmentu instrukcji przekaźnika czasowego wskaż, które położenie przełączników realizuje funkcję załączenia z opóźnieniem.
Położenie IV
Położenie II
Położenie III
Położenie I
Który przyrząd kontrolno-pomiarowy służy do wypoziomowania skrzynki nakładanej jako osłona na zamontowany elektrozawór?
Poziomnica.
Suwmiarka.
Liniał.
Kątomierz.
Który symbol graficzny oznacza przekładnię zębatą?
A
B
C
D
Na rysunku przedstawiono symbol graficzny czujnika
pojemnościowego.
indukcyjnego.
magnetycznego.
optycznego.

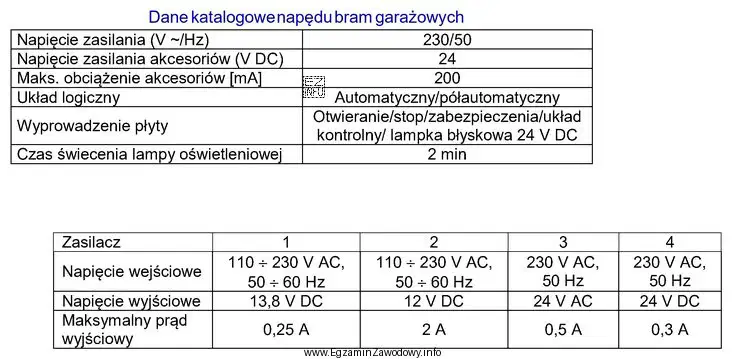

Na podstawie przedstawionych w tabeli danych katalogowych wskaż zasilacz, którego należy użyć do zasilania akcesoriów napędu bram garażowych.
4
2
1
3
Do bezstykowego pomiaru temperatury gniazda łożyska należy zastosować termometr
pirometryczny.
bimetalowy.
rozszerzalnościowy.
manometryczny.
Dokładna obróbka elementów współpracujących ze sobą polegająca na usuwaniu drobnych cząstek materiału w obecności pasty ściernej to
szlifowanie.
struganie.
honowanie.
docieranie.
Zgodnie z zamieszczonym schematem lampka sygnalizacyjna H1 będzie świecić, gdy
będą naciśnięte tylko przyciski S1 i S2
będzie naciśnięty tylko przycisk S1
będzie naciśnięty tylko przycisk S3
będą naciśnięte tylko przyciski S1 i S3
Na rysunku przedstawiono symbol graficzny
separatora.
przepływomierza.
przetwornika pomiarowego.
wzmacniacza operacyjnego.
Który termometr należy zastosować do bezkontaktowego pomiaru temperatury?
Rezystancyjny.
Pirometryczny.
Termoelektryczny.
Dylatacyjny.
Na rysunku przedstawiono
ramię robota.
przegub robota.
chwytak robota.
podstawę robota.
