Worksheetsสอบ321/68
Total questions: 60
Worksheet time: 30mins
Name
Class
Date
1.
ขดลวดเคลื่อนที่มีกี่ชนิด
a)
2 ชนิด
b)
3 ชนิด
c)
4 ชนิด
d)
5 ชนิด
2.
ขดลวดเคลื่อนที่ชนิดใดนิยมนำมาใช้ในการสร้างเครื่องมือวัดไฟฟ้า
a)
ขดลวดเคลื่อนที่แบบดาร์สันวาล
b)
ขดลวดเคลื่อนที่แบบอิเล็กโตรไดนาโมมิเตอร์
c)
ขดลวดเคลื่อนที่แบบใบพัดเหล็ก
d)
ขดลวดเคลื่อนที่แบบเทอร์โมคัปเปิ้ล
3.
นักวิทยาศาสตร์ได้คิดค้นหลักการเกี่ยวกับความสัมพันธ์ระหว่างกระแสไฟฟ้าและสนามแม่เหล็กโดยใช้อุปกรณ์อะไรในการทดลอง
a)
แม่เหล็ก
b)
แม่เหล็กและขดลวด
c)
ขดลวด
d)
ขดลวดและเข็มทิศ
4.
แรงบิดขับของขดลวดเคลื่อนที่แบบดาร์สันวาลมีหน้าที่อะไร
a)
นำกระแสไฟฟ้าเข้าและออกจากขดลวด
b)
ทำให้ขดลวดเคลื่อนที่เบี่ยงเบน
c)
ทำให้เกิดสนามแม่เหล็ก
d)
ทำให้เครื่องมือวัดมีความเที่ยงตรง
5.
สปริงก้นหอยของขดลวดเคลื่อนที่แบบดาร์สันวาลมีหน้าที่อะไร
a)
นำกระแสไฟฟ้าเข้าและออกจากขดลวด
b)
ทำให้ขดลวดเคลื่อนที่เบี่ยงเบน
c)
ทำให้เกิดสนามแม่เหล็ก
d)
ทำให้เครื่องมือวัดมีความเที่ยงตรง
6.
ขดลวดเคลื่อนที่แบบอิเล็กโตรไดนาโมมิเตอร์ ประกอบด้วยขดลวดกี่ขด
a)
2 ขด
b)
3 ขด
c)
4 ขด
d)
1 ขด
7.
ขดลวดเคลื่อนที่แบบอิเล็กโตรไดนาโมมิเตอร์สามารถวัดความถี่ได้แม่นยำสูงสุดที่ย่านความถี่เท่าไร
a)
25 Hz - 125 Hz
b)
10 Hz - 10 kHz
c)
100 Hz - 20 kHz
d)
ทุกย่านความถี่
8.
ข้อใดต่อไปนี้คือส่วนประกอบของขดลวดเคลื่อนที่แบบเทอร์โมคัปเปิ้ล
a)
ขดลวดความร้อน
b)
เทอร์โมคัปเปิ้ล
c)
ขดลวดเคลื่อนที่แบบดาร์สันวาล
d)
ถูกต้องทุกข้อ
9.
เครื่องมือวัดที่ทำมาจากขดลวดเคลื่อนที่แบบเทอร์โมคัปปิล สามารถวัดความถี่ได้สูงสุดประมาณเท่าไร
a)
10 MHz
b)
30 MHZ
c)
50 MHz
d)
100 MHz
10.
เครื่องมือวัดที่ทำมาจากขดลวดเคลื่อนที่แบบเทอร์โมคัปเปิล สามารถวัดกระแสไฟฟ้าได้สูงสุดเท่าไร
a)
10 mA
b)
20 mA
c)
30 mA
d)
50 mA
11.
แรงดันไฟฟ้ากระแสสลับมีรูปร่างเป็นสัญญาณอะไร
a)
คลื่นไซน์
b)
คลื่นสี่เหลี่ยม
c)
คลื่นสามเหลี่ยม
d)
คลื่นบันได
12.
แรงดันไฟฟ้ากระแสสลับที่อยู่ตามบ้านเรือนมีความถี่เท่าไร
a)
100 Hz
b)
50 Hz
c)
50 kHz
d)
100 kHz
13.
อุปกรณ์อะไรที่นิยมนำมาเรกติฟายเออร์ในเครื่องมือวัดมากที่สุด
a)
ไดโอด
b)
ทรานซิสเตอร์
c)
คอปเปอร์ออกไซด์
d)
ซิลิเนียม
14.
เครื่องมือวัดไฟฟ้าเอซีแบบเรียงกระแสไฟฟ้าครึ่งคลื่น จะมีสัญญาณออกที่เอาต์พุตรูปร่างอย่างไร
a)
มีเฉพาะซีกลบเท่านั้น
b)
มีเฉพาะซีกบวกเท่านั้น
c)
มีทั้งซีกบวกและชีกลบ
d)
ไม่แน่นอน
15.
จากรูปจงหาค่าแรงดันไฟฟ้าเฉลี่ย (Eav ) ของวงจรมีค่าเท่าใด
a)
6.49 V
b)
20.98 V
c)
18.78 V
d)
12 V
16.
เมื่อตั้งย่านการวัดที่ 3 V จะอ่านค่าแรงดันไฟฟ้ากระแสสลับได้กี่โวลต์
a)
2 V
b)
1.26 V
c)
1.7 V
d)
18 V
17.
เมื่อตั้งย่านการวัดที่ 30 V จะอ่านค่าแรงดันไฟฟ้ากระแสสลับได้กี่โวลต์
a)
1.7 V
b)
13 V
c)
12.5 V
d)
50 V
18.
เมื่อตั้งย่านการวัดที่ 120 V จะอ่านค่าแรงดันไฟฟ้ากระแสสลับได้กี่โวลต์
a)
12.5 V
b)
45 V
c)
81 V
d)
50 V
19.
แคลมป์มิเตอร์คืออะไร
a)
มิเตอร์ที่ใช้วัดกำลังไฟฟ้า
b)
มิเตอร์ที่ใช้วัดปริมาณฟฟ้ากระแสสลับทั้งแรงดันไฟฟ้าและกระแสไฟฟ้า
c)
มิเตอร์ที่ใช้วัดปริมาณไฟฟ้ากระแสตรงทั้งแรงดันไฟฟ้าและกระแสไฟฟ้า
d)
มิเตอร์ที่ใช้สำหรับวัดความถี่
20.
การใช้านแคลมป์มิเตอร์จะทำในลักษณะใด
a)
ต่ออนุกรมกับวงจร
b)
นำไปวางใกล้ ๆ วงจร
c)
ต่อขนานกับวงจร
d)
เกี่ยวคร่อมสายไฟฟ้าที่ต้องการวัด
21.
การสร้างดีซี แอมมิเตอร์ทำได้โดยนำตัวต้านทานมาต่อในลักษณะใดกับขดลวดเคลื่อนที่แบบดาร์สันวาล
a)
ต่ออนุกรม
b)
ต่อขนาน
c)
ต่อผสม
d)
ถูกทุกข้อ
22.
ตัวต้านทานที่นำมาต่อกับขดลวดเคลื่อนที่แบบดาร์สันวาลเพือสร้างดีซี แอมมิเตอร์ เรียกว่าอะไร
a)
ตัวต้านทานชันต์
b)
ตัวต้านทานมัลติพลายเออร์
c)
ตัวต้านทานขนาน
d)
ตัวต้านทานอนุกรม
23.
ดีซี แอมมิเตอร์ตัวหนึ่งมีค่าความต้านทานภายใน (Rm) ของขดลวดเคลื่อนที่ คือ 3 kΩ ขณะที่เข็มมิเตอร์เบี่ยงเบนเต็มสเกล 50 A จงหาค่าความต้านทานชันต์ (Rsh ) เมื่อต้องการย่านการวัดกระแสไฟฟ้าเป็น 1 mA
a)
10.5 kΩ
b)
1.5 kΩ
c)
158 Ω
d)
15 Ω
24.
จากข้อ ด้านบน ถ้าต้องการย่านการวัดกระแสไฟฟ้าเป็น 10 mA จะตั้งค่าความต้านทานชันต์ (Rsh ) เท่าไร
a)
10 kΩ
b)
1.5 kΩ
c)
158 kΩ
d)
15 Ω
25.
ดีซีแอมมิเตอร์ตัวหนึ่งสามารถวัดได้สูงสุด 1 mA เมื่อนำตัวต้านทานชันต์ (Rsh มีค่าเท่ากับ 0.1 Ω มาต่อขนานกับขดลวดเคลื่อนที่ ซึ่งจะทำให้มิเตอร์วัดกระแสไฟฟ้าได้เพิ่มขึ้นเป็น 10 A จงหาค่าความต้านทานภายในของขดลวดเคลื่อนที่ (Rm) มีกี่โอห์ม
a)
99.9 Ω
b)
999.9 Ω
c)
99 kΩ
d)
100 kΩ
26.
การใช้งานเครื่องมือวัดแบบดีซี แอมมิเตอร์ จะต่อใช้งานในลักษณะใด
a)
ต่อคร่อมกับวงจร
b)
ต่ออนุกรมกับวงจร
c)
ต่อขนานกับวงจร
d)
ถูกทุกข้อ

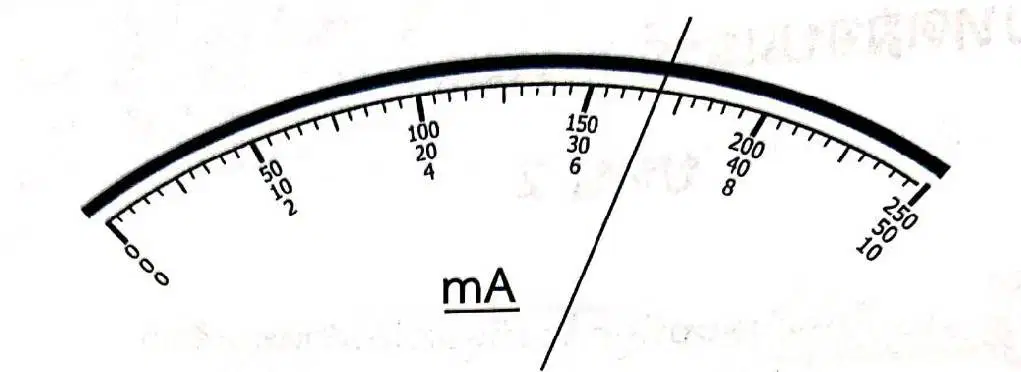

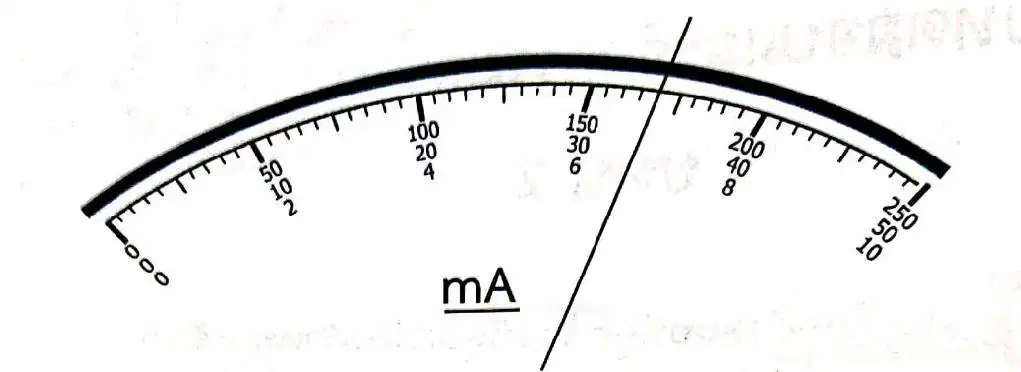

27.
เมื่อตั้งย่านการวัดกระแสไฟฟ้าที่ 10 mA จะอ่านค่ากระแสไฟฟ้าได้เท่าไร
a)
3.3 mA
b)
34 ma
c)
6.8 mA
d)
6.4 mA
28.
เมื่อตั้งย่านการวัดกระแสไฟฟ้าที่ 50 mA จะอ่านค่ากระแสไฟฟ้าได้เท่าไร
a)
34 mA
b)
3.3 mA
c)
10 mA
d)
6.8 mA
29.
เมื่อตั้งย่านการวัดกระแสไฟฟ้าที่ 250 mA จะอ่านค่ากระแสไฟฟ้าได้เท่าไร
a)
170 mA
b)
34 mA
c)
16.5 mA
d)
50 mA
30.
กระแสไฟฟ้ามีค่า 20 mA ควรจะตั้งย่านการวัดกระแสไฟฟ้าที่เท่าไร จึงจะได้ค่าที่แม่นยำที่สุด
a)
ย่านการวัด 10 mA
b)
ย่านการวัด 50 mA
c)
ย่านการวัด 250 mA
d)
ย่านการวัดอะไรก็ได้
31.
ดีซี โวลต์มิเตอร์ มีหน้าที่อะไร
a)
วัดแรงด้นไฟฟ้ากระแสตรง
b)
วัดกระแสไฟฟ้า
c)
วัดแรงดันไฟฟ้ากระแสสลับ
d)
วัดค่าความต้านทาน
32.
ตัวต้านทานที่นำมาต่อกับขดลวดเคลื่อนที่แบบดาร์สันวาลเพื่อสร้างเป็นเครื่องมือวัดแบบดีซี โวลต์มิเตอร์จะต่อในลักษณะใด
a)
ต่อแบบขนาน
b)
ต่อแบบอนุกรม
c)
ต่อแบบผสม
d)
ถูกทุกข้อ
33.
ค่าความต้านทานมัลติพลายเออร์ (Rs) ที่นำมาต่อกับวงจรจะมีผลอย่างไรกับเครื่องมือวัด
a)
ค่าความต้านทานสูงจะสามารถวัดแรงดันไฟฟ้าได้สูง ๆ
b)
ค่าความต้านทานสูงจะสามารถวัดแรงดันไฟฟ้าได้ต่ำ ๆ
c)
ค่าความต้านทานต่ำจะสามารถวัดแรงดันไฟฟ้าได้สูง ๆ
d)
ค่าความต้านทานไม่มีผลต่อเครื่องมือวัด
34.
ดีชี โวลต์มิเตอร์มีค่ากระแสไฟฟ้าที่ไหลผ่านขดลวดเคลื่อนที่ ซึ่งทำให้เข็มเบี่ยงเบนเต็มสเกล (Im) 50 uA และความต้านทานภายในของขดลวดเคลื่อนที่ (Rm มีค่า 3 kΩ ถ้าดีซี โวลต์มิเตอร์มีย่านการวัด 10V จงคำนวณหาค่าความต้านทานรวม (RT)
a)
100 kΩ
b)
150 kΩ
c)
200 kΩ
d)
250kΩ
35.
จากข้อ ด้านบน จงหาค่าความต้านทานมัลติพลายเออร์ (Rs) มีค่าเท่าใด
a)
97kΩ
b)
197 kΩ
c)
200 kΩ
d)
100kΩ
36.
เมื่อตั้งย่านการวัดที่ 10 V จงอ่านค่แรงดันไฟฟ้าจากสเกลมิเตอร์มีค่าเท่าใด
a)
1.6 V
b)
6.8 V
c)
8.0 V
d)
2.2 V
37.
เมื่อตั้งย่านการวัดที่ 50 V จงอ่านค่าแรงดันไฟฟ้าจากสเกลมิเตอร์มีค่าเท่าใด
a)
9.3 V
b)
8.0 V
c)
34 V
d)
40 V
38.
เมื่อตั้งย่านการวัดที่ 250 V จงอ่านค่าแรงดันไฟฟ้าจากสเกลมิเตอร์มีค่าเท่าใด
a)
46.3 V
b)
8.0 V
c)
170 V
d)
40 V
39.
การใช้งานดีชี โวลต์มิเตอร์เมื่อนำไปวัดในวงจรจะต่อในลักษณะใด
a)
ต่อแบบอนุกรม
b)
ต่อแบบขนาน
c)
ต่อคร่อม
d)
ต่อแบบขนาน และ ต่อคร่อม ถูกต้อง
40.
ข้อใดกล่าวถูกต้อง
a)
การใช้งานดีซี โวลต์มิเตอร์จะต้องคำนึงถึงขั้วไฟฟ้าบวกและลบ
b)
ดีซี โวลต์มิเตอร์เป็นเครื่องมือวัดที่ใช้สำหรับวัดแรงดันไฟฟ้ากระแสตรง
c)
การใช้งานดีซี โวลต์มิเตอร์จะต้องต่อคร่อมหรือขนานกับอุปกรณ์ที่ต้องการวัด
d)
ถูกทุกข้อ
41.
แรงดันไฟฟ้ากระแสสลับมีรูปร่างเป็นสัญญาณอะไร
a)
คลื่นไซน์
b)
คลื่นสี่เหลี่ยม
c)
คลื่นสามเหลี่ยม
d)
คลื่นบันได
42.
แรงดันไฟฟ้ากระแสสลับที่อยู่ตามบ้านเรือนมีความถี่เท่าไร
a)
100 Hz
b)
50 Hz
c)
50 kHz
d)
100 kHz
43.
อุปกรณ์อะไรที่นิยมนำมาเรกติฟายเออร์ในเครื่องมือวัดมากที่สุด
a)
ไดโอด
b)
ทรานซิสเตอร์
c)
คอปเปอร์ออกไซด์
d)
ซิลิเนียม
44.
เครื่องมือวัดไฟฟ้าเอซีแบบเรียงกระแสไฟฟ้าครึ่งคลื่น จะมีสัญญาณออกที่เอาต์พุตรูปร่างอย่างไร
a)
มีเฉพาะซีกลบเท่านั้น
b)
มีเฉพาะซีกบวกเท่านั้น
c)
มีทั้งซีกบวกและชีกลบ
d)
ไม่แน่นอน
45.
จากรูปจงหาค่าแรงดันไฟฟ้าเฉลี่ย (Eav ) ของวงจรมีค่าเท่าใด
a)
6.49 V
b)
20.98 V
c)
18.78 V
d)
12 V
46.
เมื่อตั้งย่านการวัดที่ 3 V จะอ่านค่าแรงดันไฟฟ้ากระแสสลับได้กี่โวลต์
a)
2 V
b)
1.26 V
c)
1.7 V
d)
18 V
47.
เมื่อตั้งย่านการวัดที่ 30 V จะอ่านค่าแรงดันไฟฟ้ากระแสสลับได้กี่โวลต์
a)
1.7 V
b)
13 V
c)
12.5 V
d)
50 V
48.
เมื่อตั้งย่านการวัดที่ 120 V จะอ่านค่าแรงดันไฟฟ้ากระแสสลับได้กี่โวลต์
a)
12.5 V
b)
45 V
c)
81 V
d)
50 V
49.
แคลมป์มิเตอร์คืออะไร
a)
มิเตอร์ที่ใช้วัดกำลังไฟฟ้า
b)
มิเตอร์ที่ใช้วัดปริมาณฟฟ้ากระแสสลับทั้งแรงดันไฟฟ้าและกระแสไฟฟ้า
c)
มิเตอร์ที่ใช้วัดปริมาณไฟฟ้ากระแสตรงทั้งแรงดันไฟฟ้าและกระแสไฟฟ้า
d)
มิเตอร์ที่ใช้สำหรับวัดความถี่
50.
การใช้านแคลมป์มิเตอร์จะทำในลักษณะใด
a)
ต่ออนุกรมกับวงจร
b)
นำไปวางใกล้ ๆ วงจร
c)
ต่อขนานกับวงจร
d)
เกี่ยวคร่อมสายไฟฟ้าที่ต้องการวัด
51.
มัลติมิเตอร์โดยส่วนใหญ่จะประกอบด้วยย่านการวัดอะไร
a)
แอมมิเตอร์
b)
โวลต์มิเตอร์
c)
โอห์มมิเตอร์
d)
ถูกทุกข้อ
52.
โครงสร้างของมัลติมิเตอร์จะใช้ขดลวดเคลื่อนที่ภายในเครื่องมือวัดกี่ตัว
a)
4 ตัว
b)
2 ตัว
c)
3 ตัว
d)
1 ตัว
53.
ถ้าต้องการวัดค่าความต้านทานของหลอดไฟฟ้า ควรตั้งผ่านการวัดของมัลติมิเตอร์ไปที่ย่านอะไร
a)
ย่านโอห์มมิเตอร์
b)
ย่านเอซี โวลต์มิเตอร์
c)
ย่านดีซี โวลต์มิเตอร์
d)
ดีซี มิลลิแอมมิเตอร์
54.
ถ้าต้องการวัดแรงดันไฟฟ้าของแบตเตอรี่ควรตั้งย่านการวัดของมัลติมิเตอร์ไปที่ผ่านการวัดอะไร
a)
ย่านโอห์มมิเตอร์
b)
ย่านเอซี โวลต์มิเตอร์
c)
ย่านดีซี โวลต์มิเตอร์
d)
ย่านดีซี มิลลิแอมมิเตอร์
55.
ถ้าต้องการวัดแรงดันไฟฟ้าตามปลั๊กไฟฟ้าที่อยู่ตามบ้านเรือน ควรตั้งย่านการวัดของมัลติมิเตอร์ใด
a)
DCmA
b)
ACV
c)
DCV
d)
Ω
56.
สเกล 2 ของมัลติมิเตอร์ยี่ห้อ Sunพa จะมีสีอะไร
a)
สีแดง
b)
สีขาว
c)
สีดำ
d)
สีเหลือง
57.
สเกล hfe ที่อยู่หน้าปัดของมัลติมิเตอร์คืออะไร
a)
สเกลสำหรับอ่านค่าอัตราการขยายแรงดันไฟฟ้า
b)
สเกลสำหรับอ่านค่าอัตราการขยายกระแสไฟฟ้า
c)
สเกลสำหรับอ่านค่าความดังของเสียง
d)
สเกลสำหรับอ่านค่ากำลังวัตต์
58.
ภายในมัลติมิเตอร์จะมีแบตเตอรี่ขนาดกี่โวลต์
a)
1.5 V 2 ก้อน
b)
9 V 2 ก้อน
c)
3 V 1 ก้อน
d)
1.5 V และ 9 V
59.
การใช้งานในย่านอะไรจะต้องนำปลายสายมัลติมิเตอร์ทั้งสองเส้นสัมผัสกันก่อนเสมอ
a)
ACV
b)
DCV
c)
Ω
d)
DCmA
60.
ย่านการวัดใดต่อไปนี้มีค่าความต้านทานสูงสุด
a)
Rx10k
b)
Rx1k
c)
R x 100
d)
RX1
100 %
