Worksheetselektronika dasar komponen dan alat ukur
Total questions: 16
Worksheet time: 8mins
soal1 penjelasan teori singkat bonus

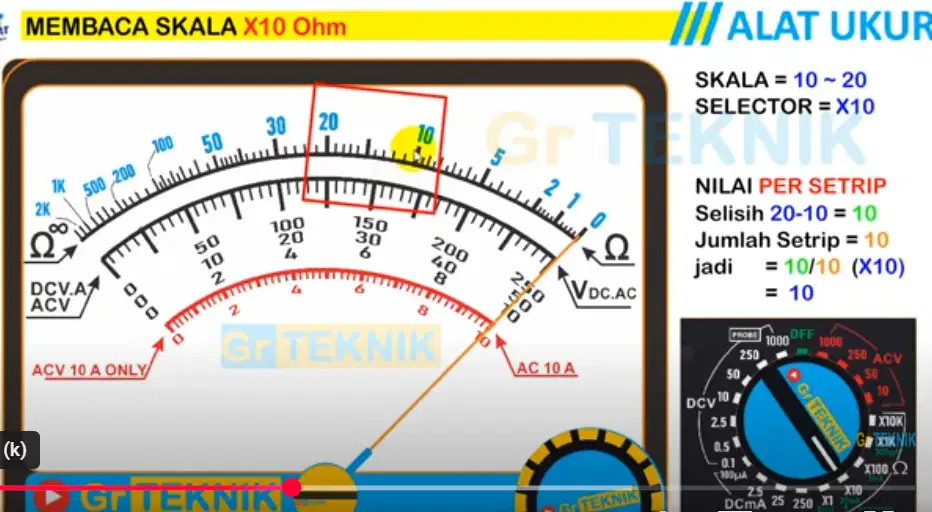

penjelasan gambar :
pada range x10 untuk menentukan nilai perstrip dari skala 10-20 adalah dengan menghitung selisih antara skala 20-10= 10, sedangan banyaknya strip antara skal 20-10 adalah 10 strip , maka nilai perstrip adalah 10:10 =1 jadi urutan nilinya sebenarnya bila digambarkan antara skala 10 ke 20 adalah (20 19 18 17 16 15 14 13 12 11 10) jadi hasil pembacaan sebenarnya bila range x10 berkisara antara 200 190 180 170 160 150 140 130 120 110 100 untuk hasil pembacaan bisa dilihat pada gambar dibawah ini dimana Range pengukuran menggnakan x10
asilnya range X10
100 Ohm
h
hasilnya Range x10
150 Ohm
hasilnya Range x10
170 Ohm
hasilnya Range x10
190 Ohm

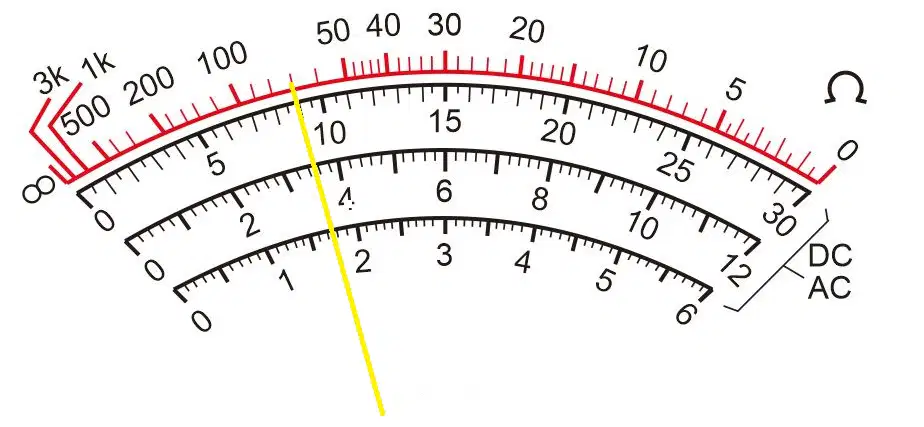

hasil pengukuran resistor di multimeter menggunakan Range X1 berapakah nilai hasil pembacaan pengukuran tersebut
14 Ohm
15 Ohm
20 Ohm
8 ohm

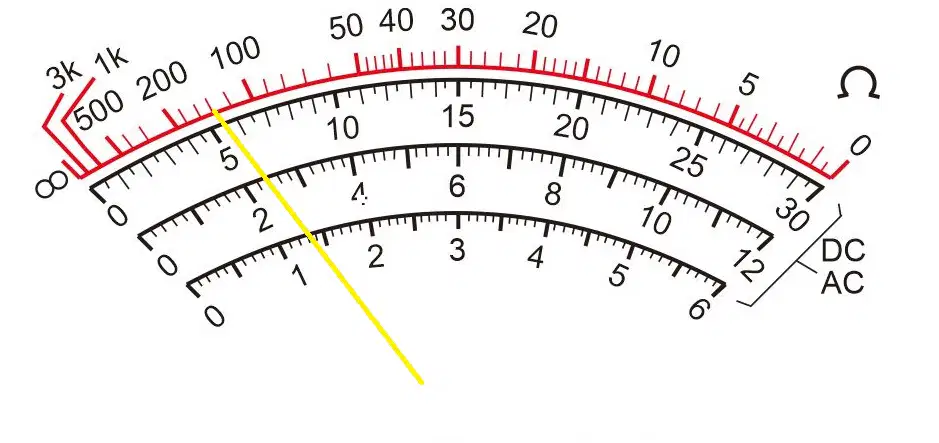

hasil pengukuran resistor di multimeter menggunakan Range X10 berapakah nilai hasil pembacaan pengukuran tersebut
700 Ohm
12 Ohm
70 Ohm
120 Ohm

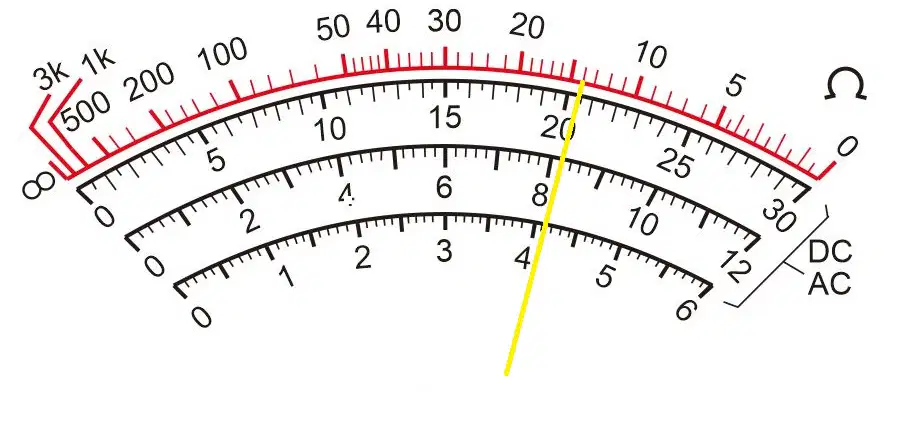

hasil pengukuran resistor di multimeter menggunakan Range X100 berapakah nilai hasil pembacaan pengukuran tersebut
15 Ohm
60 Ohm
260 Ohm
2600/ 2,6 K Ohm

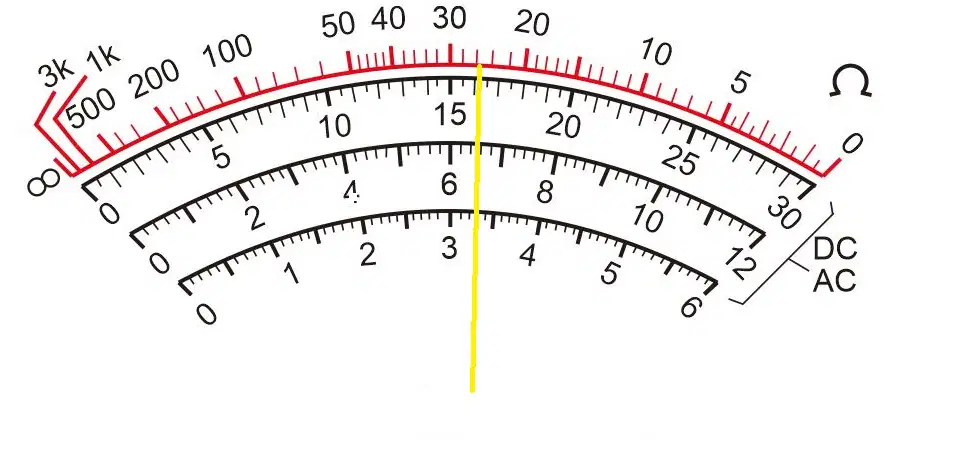

hasil pengukuran resistor di multimeter menggunakan Range X1 berapakah nilai hasil pembacaan pengukuran tersebut
120 Ohm
1200/ 1k2 / 1,2 K Ohm
50 Ohm
10 Ohm

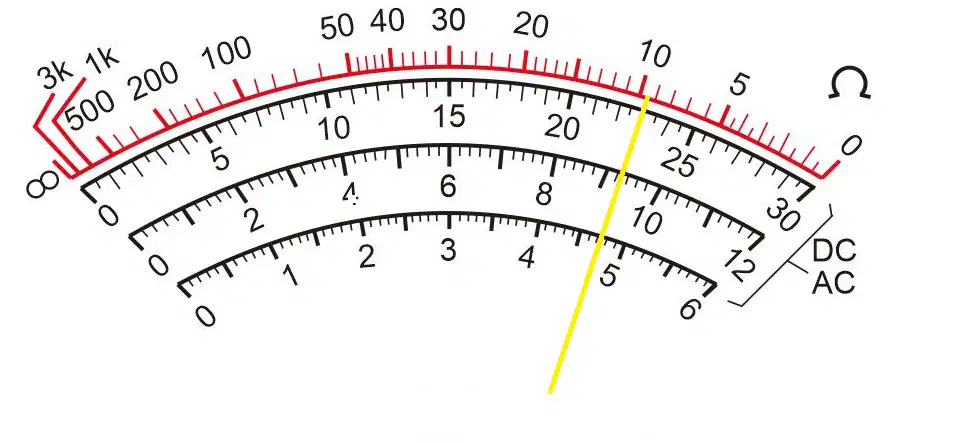

hasil pengukuran resistor di multimeter menggunakan
Range X1K berapakah nilai hasil pembacaan pengukuran tersebut
10 K Ohm
20 K Ohm
1200 Ohm
9500/9K5/9,5 K Ohm
resisrtor dengan kode warna merah hitam merah emas mempunya nilai
100 Ohm toleransi 5%
1000/ 1K Ohm toleransi 5%
10 Ohm toleransi 5%
semuanya salah
nilai resistor smd diatas adalah
220 Ohm
22 Ohm
0,22 Ohm
semuanya salah
dalam rangkaian seri digambar bila R1= 4Ohm dan R2= 8 Ohm
maka besarnya resistor pengganti seri adalah
4 Ohm
8 Ohm
10 Ohm
12 Ohm
pada rangkaian Paralel Resistor digambar bila besaranya Niliai R1=R2 = 4 Ohm maka hambatan Penganti Paralel adalah
4 Ohm
2 Ohm
8 Ohm
16 ohm
Bila kita ingin mengukur Tegangan Listrik PLN maka kita harus mengubah Range Posisi Alat Ukur pada
Ohm meter X1K
Ampere meter 100mA
AC Volt 250
AC Volt 10
Satuan Tegangan Listrik dinyatakan dalam
Ampere (A)
Volt (V)
Ohm
Watt (W)
satuan Kuat Arus Listrik dinyatakan dalam
Ohm
Ampere
watt
hendry
berapakah nilai resistor pada gambar
56 Ohm
5,6 K Ohm
560 Ohm
56 K Ohm
berapakah nilai resistor pada gambar
100 Ohm
10.000 Ohm
1000 Ohm
semua salah
berapakah nilai resistor pada gambar
10 Mega Ohm
10 K Oh
100 K Ohm
1 Mega Ohm
