WorksheetsKuis Sambungan Poros
Total questions: 20
Worksheet time: 10mins
Fungsi utama sambungan poros (shaft joint) adalah …
Mengurangi gesekan antar poros
Menyambung dua poros untuk meneruskan daya
Mengganti bantalan poros
Menahan beban aksial
Perbedaan mendasar sambungan poros dan kopling adalah …
Sambungan poros hanya untuk beban kecil, kopling untuk beban besar
Sambungan poros tidak bisa dilepas, kopling bisa dilepas
Sambungan poros adalah metode umum, kopling perangkat khusus untuk meneruskan daya
Sambungan poros hanya digunakan di kendaraan, kopling di pabrik
Kopling terbagi menjadi dua jenis utama, yaitu …
Manual dan otomatis
Tetap (fixed) dan fleksibel (flexible)
Lurus dan melengkung
Mekanisme dan hidrolik
Salah satu keuntungan penggunaan kopling adalah …
Menambah kecepatan putar poros
Menghubungkan unit poros terpisah dan menyerap getaran
Mengurangi ukuran poros
Membatasi beban poros
Rotating flange coupling biasanya digunakan pada …
Poros kecil dengan putaran rendah
Sistem pipa bertekanan dan poros besar
Sambungan elastis dengan beban ringan
Sambungan yang membutuhkan fluida
Sleeve and cotter/muff coupling paling cocok digunakan untuk …
Beban berat dan kecepatan tinggi
Beban ringan dengan pemasangan sederhana
Aplikasi hidrolik
Sambungan dengan fluida pendingin
Keunggulan dari split muff coupling adalah …
Tidak membutuhkan baut pengikat
Bisa dibongkar tanpa memindahkan posisi poros
Mampu menahan tekanan fluida tinggi
Digunakan untuk sambungan hidrolik
Fungsi utama universal coupling adalah …
Menghubungkan poros yang lurus sejajar
Menghubungkan poros dengan sudut tertentu atau tidak sejajar
Mengurangi kecepatan putar poros
Mencegah getaran pada poros sejajar
Mengapa universal coupling bukan sambungan kecepatan konstan?
Karena hanya digunakan pada poros lurus
Karena poros penggerak dan poros digerakkan tidak selalu memiliki RPM sama pada sudut tertentu
Karena hanya digunakan pada beban statis
Karena membutuhkan pelumasan khusus
Aplikasi knuckle joint banyak digunakan pada …
Sambungan gardan mobil
Sambungan gerbong kereta
Sambungan pipa bertekanan
Sambungan motor listrik
Komponen utama dari knuckle joint adalah …
Baut, mur, dan gasket
Fork, pin, collar, dan taper pin
Sleeve, flange, dan pasak
Impeller dan runner
Prinsip kerja fluid coupling adalah …
Meneruskan daya dengan kontak langsung antar poros
Meneruskan daya melalui pergerakan fluida hidrolik
Meneruskan daya dengan pasak
Meneruskan daya dengan getaran
Komponen utama fluid coupling adalah …
Flange dan sleeve
Fork dan pin
Impeller dan runner
Muff dan pasak
Contoh aplikasi fluid coupling adalah …
Gardan mobil dan sambungan pipa
Transmisi otomatis mobil dan lokomotif
Sambungan pompa air manual
Sambungan roda gigi jam
Mengapa kopling dapat melindungi poros dari kerusakan?
Karena menambah kekakuan poros
Karena menyerap getaran, guncangan, dan melindungi dari beban berlebih
Karena membuat poros lebih elastis
Karena mengurangi daya yang ditransmisikan

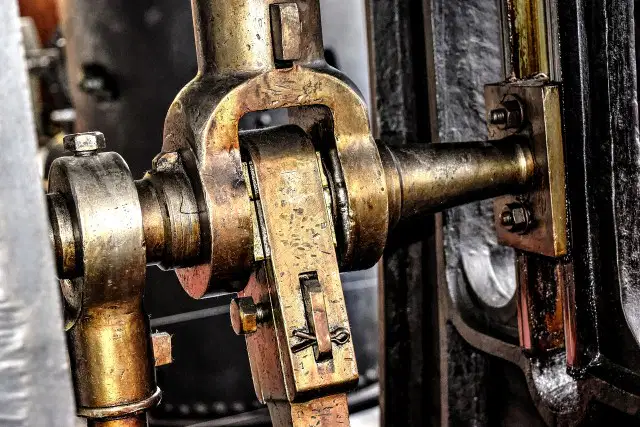

Perhatikan gambar sambungan poros dibawah ini, gambar tersebut merupakan sebuah gambar…
Universal coupling joint
Rotating flange coupling joint
Fluid coupling joint

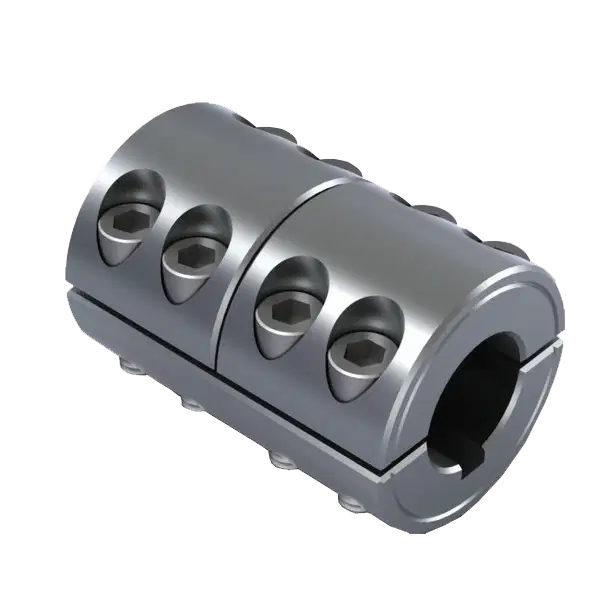

Perhatikan gambar sambungan poros dibawah ini, gambar tersebut merupakan sebuah gambar…
Universal coupling joint
Rotating flange coupling joint
Fluid coupling joint

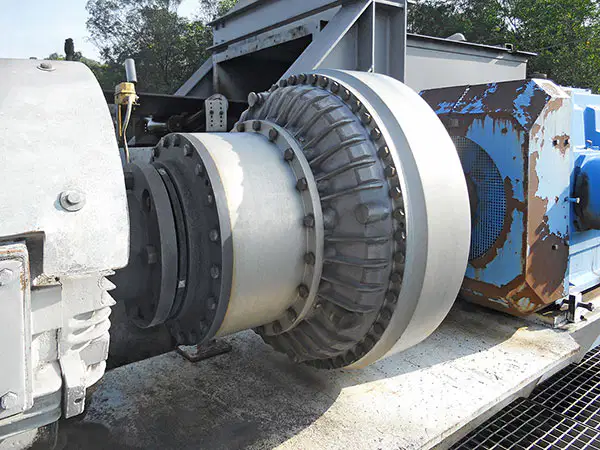

Perhatikan gambar sambungan poros dibawah ini, gambar tersebut merupakan sebuah gambar…
Universal coupling joint
Knuckle joint
Rotating flange coupling joint
Fluid coupling joint

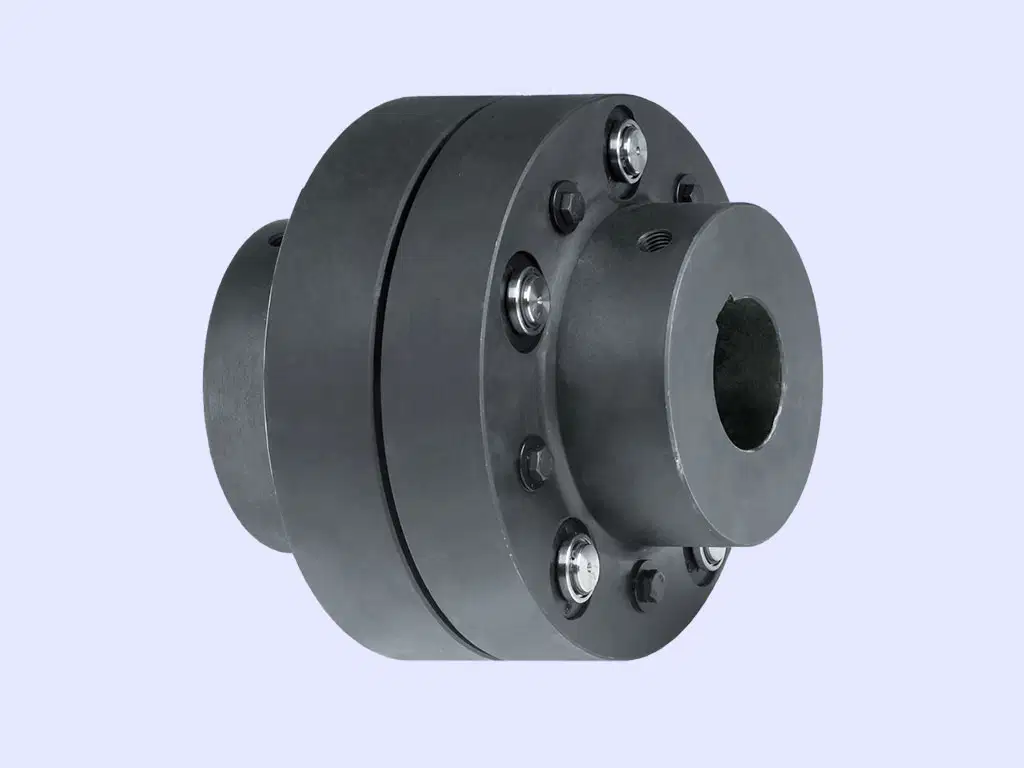

Perhatikan gambar sambungan poros dibawah ini, gambar tersebut merupakan sebuah gambar…
Universal coupling joint
Knuckle joint
Rotating flange coupling joint
Split muff coupling
Perhatikan gambar sambungan poros dibawah ini, gambar tersebut merupakan sebuah gambar…
Universal coupling joint
Knuckle joint
Rotating flange coupling joint
Split muff coupling
