WorksheetsSoal KATO SR-700L II Operation Control
Total questions: 35
Worksheet time: 26mins
Bagian super structure pada KATO SR-700L II terdiri dari komponen berikut, kecuali …
Boom
Power jib
Slewing table
Transmission
Fungsi utama carrier pada KATO SR-700L II adalah …
Menopang struktur atas dan menyediakan system power train
Mengatur limit beban crane
Mengatur sudut boom
Mengatur display ACS
Sistem kemudi (steering) pada carrier SR-700L II menggunakan …
Manual steering
Hydraulic power steering, front only
Full hydraulic power steering, independent front & rear
Electric steering system
Fungsi ACS (Automatic Crane System) adalah …
Mengatur limit beban dan status kerja crane
Menyediakan tenaga hidrolik ke boom
Mengatur sirkulasi oli transmisi
Mengatur sistem pendingin mesin
Brake system pada SR-700L II terdiri dari, kecuali …
Service brake: Air-over hydraulic disk brake
Parking brake: Spring applied brake
Auxiliary brake: Exhaust brake
Emergency brake: Electric brake
Gearbox SR-700L II mendukung sistem penggerak …
2WD
4WD on-demand
4WD full-time
Rear wheel drive
Tujuan utama penggunaan safety signs pada KATO SR-700L II adalah …
Meningkatkan efisiensi kerja
Memberikan informasi dan peringatan keselamatan
Memperindah tampilan unit
Menghemat energi operator
Saat meninggalkan kabin crane, operator wajib …
Mengunci boom pada posisi horizontal
Mengunci pintu kabin
Mengangkat tuas (lever lock) untuk safety
Mematikan lampu kabin saja
Salah satu prosedur safety driving pada carrier SR-700L II adalah …
Mengemudi dengan outriggers terbuka
Mengemudi dengan boom terangkat 60°
Mengemudi dengan kecepatan sesuai kondisi jalan
Mengemudi hanya dengan roda depan
Saat melakukan outrigger setting, kondisi PTO switch harus …
OFF
ON
Neutral
Locked
Mengoperasikan crane tanpa setting outrigger dapat menyebabkan …
Konsumsi bahan bakar meningkat
Sistem ACS gagal menyala
Crane tidak stabil dan berpotensi terguling
Boom tidak bisa di-extend
Apa yang harus dilakukan sebelum mengoperasikan crane di area kerja sempit?
Memastikan load chart tidak digunakan
Mengecek status outrigger pada ACS display
Mengabaikan kondisi permukaan tanah
Mengunci hanya roda depan
Berikut ini Adalah syarat untuk pengaktifan system suspensi, kecuali …
Boom full retract
Sudut boom <50 derajat
Slewing angle - 5 sampai +5 derajat
Switch PTO ON
Menggunakan differential lock saat berbelok dapat …
Melindungi gear differential
Merusak differential gear
Meningkatkan efisiensi bahan bakar
Membuat kemudi lebih ringan
Fungsi exhaust brake pada SR-700L II adalah …
Membantu memperlambat kendaraan saat menurun
Mengunci sistem outrigger
Mengurangi beban mesin saat idle
Membatasi sudut boom
Pada kondisi darurat, operator crane harus …
Menurunkan boom secara cepat tanpa mematikan mesin
Mengabaikan alarm ACS
Mengikuti prosedur emergency stop sesuai manual
Menarik tuas sembarangan untuk menghentikan operasi
Mengabaikan warning icon pada ACS display dapat menyebabkan …
Mesin mati secara otomatis
Overload crane dan kecelakaan
Konsumsi bahan bakar meningkat
Oli hidrolik lebih cepat panas
Prosedur yang bukan termasuk safety operation adalah …
Outrigger harus dalam posisi aman
Boom tidak boleh digunakan melebihi load chart
Suspensi wajib dikunci sebelum operasi
Mengoperasikan crane tanpa memeriksa indikator ACS
Saat melakukan crane operation, posisi shift lever harus …
D (Drive)
R (Reverse)
N (Neutral)
P (Parking)
Fungsi PTO switch adalah …
Mengaktifkan sistem pendingin mesin
Menghubungkan tenaga mesin ke sistem hidrolik crane
Mengunci sistem pengereman
Mengatur konsumsi bahan bakar
Dari gambar dibawah ini untuk memperpanjang telescopic crane , operator harus …
Menginjak pedal ke depan
Menginjak pedal ke belakang
Menggerakkan joystick ke kanan
Menggerakkan joystick ke kiri
Dari gambar di bawah untuk memasukkan ( Retract ) telescope, operator harus …
Menginjak pedal ke depan
Menginjak pedal ke belakang
Menggerakkan joystick kekanan
Menggerakkan joystick ke kiri
Pada ACS display, informasi berikut ditampilkan, kecuali …
Sudut boom
Panjang boom
Konsumsi bahan bakar
Status outrigger

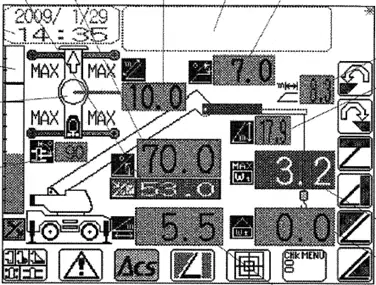

Pada gambar di bawah sudut boom nya ditunjukkan dengan nilai ?
10.0
17.9
70.0
5.5

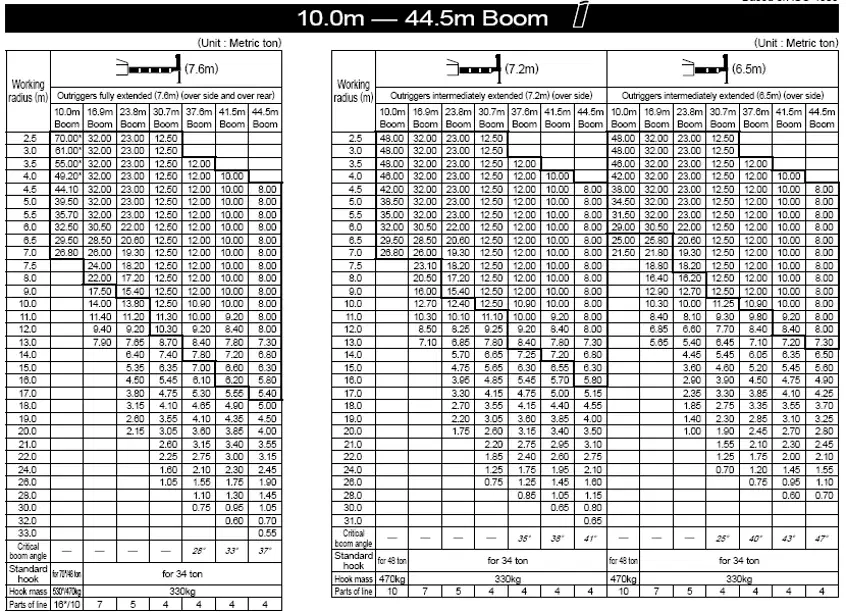

Fungsi Load Chart adalah …
Menunjukkan kecepatan mesin
Menentukan kapasitas angkat aman
Menunjukkan tekanan oli hidrolik
Menentukan arah putaran slewing
Saat melakukan crane operation di jalan (pick & carry), kondisi yang benar adalah …
Crane dengan outriggers terbuka
Crane on-rubber
Boom dipanjangkan penuh
Slewing lock aktif
Jika operator ingin menurunkan risiko overload, maka harus …
Mengabaikan ACS display
Mengikuti panduan load chart
Mengunci hanya roda belakang
Menambah kecepatan engine RPM
Fungsi high/low speed switch pada carrier adalah …
Mengatur putaran mesin
Mengubah kecepatan kendaraan sesuai kondisi jalan
Mengatur perputaran winch
Mengatur laju outrigger
Differential lock digunakan pada kondisi …
Jalan raya halus
Aspal kering
Jalan berlumpur atau kasar
Turunan Tajam
Jika differential lock aktif, maka …
Steering tetap dapat digunakan normal
Steering dilarang digunakan untuk melindungi differential
Steering lebih ringan digunakan
Steering otomatis terkunci
Fungsi utama rear steering lock/release switch adalah …
Mengunci boom
Mengunci roda belakang agar lurus
Mengatur suspensi belakang
Mengatur kecepatan winch
Crane working range limit pada ACS dapat diatur untuk …
Mengatur kecepatan engine
Membatasi pergerakan boom sesuai area kerja
Mengatur level oli hidrolik
Mengatur pergerakan outrigger
Salah satu indikator pada ACS display adalah working radius. Artinya …
Panjang total boom
Jarak horizontal dari pusat slewing ke beban
Sudut slewing terhadap sumbu
Jarak vertikal boom
Jika operator mengabaikan auto stop display & warning icon, kemungkinan yang terjadi adalah …
Boom otomatis kembali ke posisi nol
Crane berhenti dengan aman
Terjadi overload atau kerusakan sistem
Mesin mati seketika
Sistem auto greaser pada SR-700L berfungsi untuk …
Mengatur sirkulasi bahan bakar
Memberikan pelumasan otomatis pada titik-titik penting
Mengatur tekanan oli transmisi
Mengurangi getaran mesin
