WorksheetsPRETEST PELATIHAN MIKROKONTROLLER 2025
Total questions: 40
Worksheet time: 41mins
Resistor dengan kode warna Hijau, Biru, cokelat, emas. Nilai resistor tersebut adalah ….
560 ohm
56 ohm
561 ohm
5600 ohm
56,1 ohm
Dari gambar tersebut, pernyataan berikut yang benar adalah ….
Nilai kapasitansi 103 nF
Nilai toleransi adalah 1%
Kemampuan tegangan 50V
Termasuk kapasitor MKM
Merupakan kapasitor polar
Berikut adalah simbol komponen ….
Dioda Penyearah
Photo Diode
LED
Dioda Zener
Photo Transistor
Dari gambar berikut, pernyataan yang benar adalah ….
Merupakan Kapasitor SMD
Nilai komponen tersebut 1K
Merupakan Kapasitor non polar
Nilai komponen tersebut 1000 nF
Merupakan kapasitor elektrolit
Dari gambar berikut, pernyataan yang benar adalah ….
Komponen tersebut adalah Potensiometer
Termasuk keluarga Kapasitor
Nilai komponen tersebut tetap
Hanya memiliki 2 kaki
Nilai komponen tersebut 10K
Saat menggunakan solder, posisi solder terhadap kaki komponen yang disolder harus diposisikan sebesar ….
30 derajat
45 derajat
60 derajat
75 derajat
90 derajat
Gambar berikut merupakan simbol komponen ….
Photo Diode
Photo LED
Light Emitting Diode
Dioda Rectifier
Dioda Infra Red

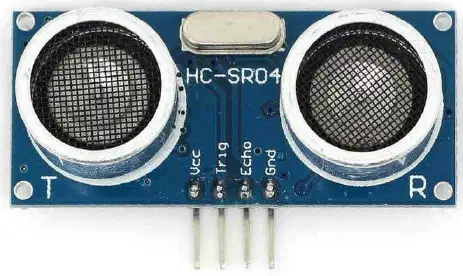

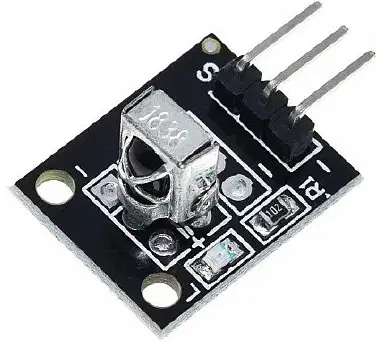

Prinsip kerja modul berikut menggunakan….
Ultrasonic
WiFi
Infra Merah
Sensor Panas
Sensor Gas

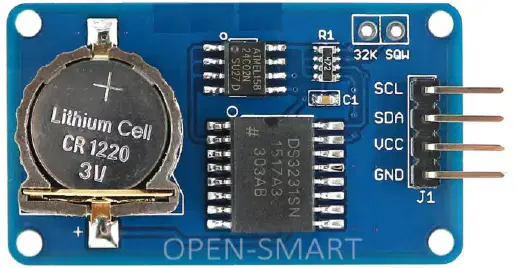

Berikut adalah modul rangkaian ….
WiFi
DF Player
Radio FM
Real-Time Clock
Display
Berikut adalah modul rangkaian ….
Stereo Speaker
Real-Time Clock
DF Player
Class AB Mini Amplifier
Ultrasonic
Berikut adalah modul rangkaian ….
Passive Infrared Receiver
Real-Time Clock
CCTV Dome
Radio FM
Joystick

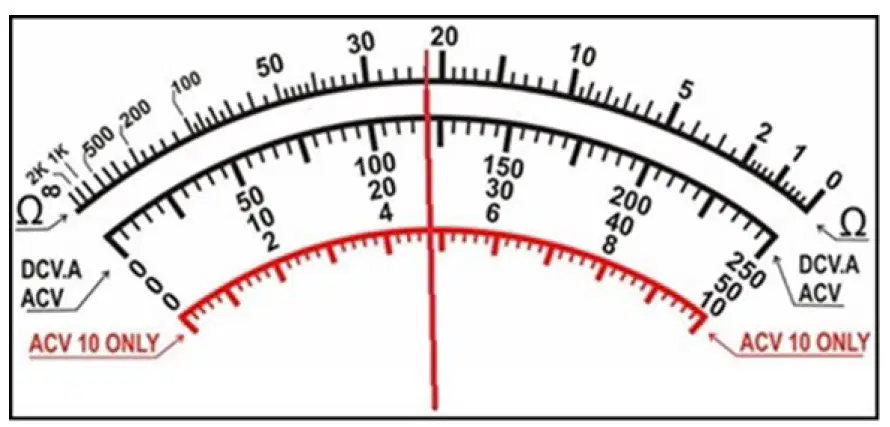

Jika batas ukur pada posisi Ω X10, maka hasil pengukuran dari penunjukan jarum meter tersebut adalah ….
120 Ohm
220 Ohm
24 Ohm
22 Ohm
4,8 Ohm
Berikut adalah gambar pengukuran ….
arus baterai
tegangan baterai
tegangan lampu
daya lampu
arus yang mengalir melewati lampu
Jika tegangan Battery 9V, Lampu LED warna hijau dengan tegangan kerja 2,2V dan arusnya 20mA, berapakan besar resistor yang harus dipasang ? (Pendekatan E12)
390 Ohm
470 Ohm
330 Ohm
270 Ohm
560 Ohm

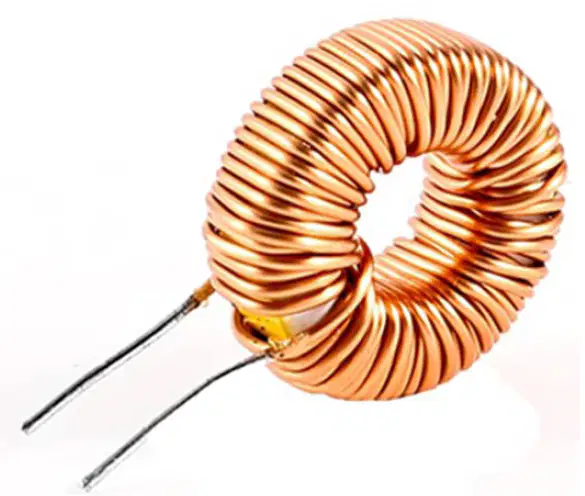

Berikut adalah komponen ….
Varco
Trimpot
Trimer
Induktor
Varicap
Frekuensi kerja dari bluetooth di Indonesia adalah ….
2,4 GHz
2,3 GHz
2,2 ghz
5,2 GHz
5,8 GHz
Teknologi yang menawarkan fitur yang baik untuk teknologi mobile wireless dengan biaya yang relatif rendah, konsumsi daya yang rendah, mudah dalam pengoperasian adalah ….
Bluetooth
Wi-Fi
Hi-Fi
NFC
Hotspot

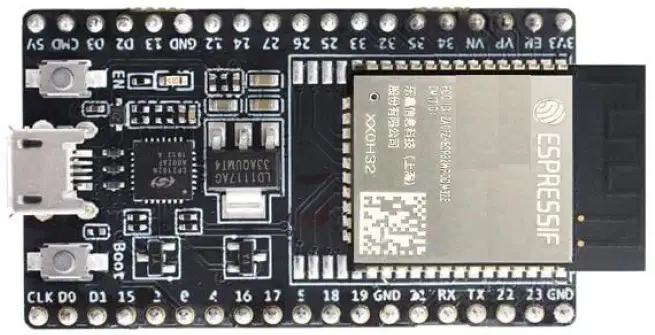

Berikut adalah gambar board dari ….
STM 32
Arduino Nano
Arduino mini
Arduino Uno
ESP 32
Dari potongan program Arduino di atas, pernyataan berikut yang benar adalah ….
LED menyala 1 detik dan mati 0,5 detik
LED menyala 0,5 detik dan mati 1 detik
LED menyala 1000 detik dan mati 500 detik
LED menyala 1000 mikro detik dan mati 500 mikro detik
LED menyala 500 mikro detik dan mati 1000 mikro detik
Tanda panah yang dilingkari merah pada program Arduino IDE adalah tanda untuk ….
Verify
Download
Back
Upload
Refresh

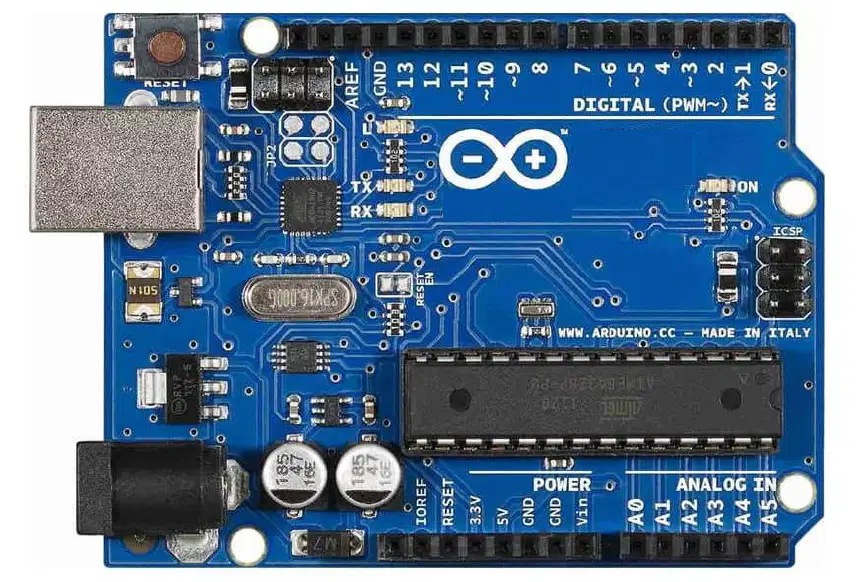

Berikut adalah gambar board dari ….
ESP 32
STM 32
Arduino Nano
Arduino UNO
Arduino Mini
Pernyataan berikut yang benar adalah ….
merupakan IC Regulator positif 5V
merupakan IC Regulator negatif 5V
merupakan jenis transistor daya
merupakan jenis SCR
merupakan jenis MOSFET
Gambar berikut merupakan simbol gerbang ….
OR
NOR
NAND
AND
XOR

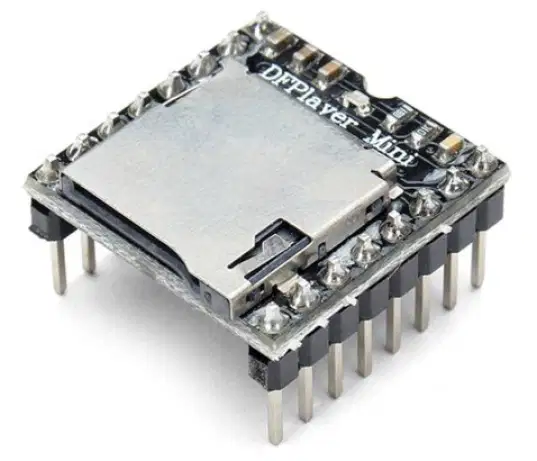

Fungsi dari modul berikut adalah untuk ….
memutar file MP3 dari kartu microSD
memutar file MP3 dari Flash Disk
penerima radio FM
pembangkit clock pewaktu
penerima bluetooth
Berikut adalah gambar modul dari ….
Temperature and Humidity Sensor
Gyroscope Sensor
Light sensor
Ultrasonic Sensor
Sound Sensor

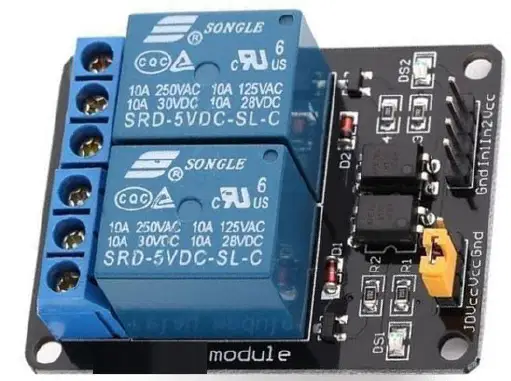

Gambar berikut merupakan modul ….
Bluetooth
Optocoupler
Input / Output
Timer
Relay 2 Channel
Gambar berikut merupakan modul ….
Aktive Buzzer
Speaker
Microphone
Water Level Sensor
Gas Sensor
Berikut adalah tabel kebenaran dari gerbang ….
NOR
NAND
X-OR
X-NOR
AND
Nama komponen berikut adalah ….
OLED 0.96 Inch SSD1306
MP3 Modul Display
LCD 1602 Blue
WiFi Modul
TFT modul Display
Apa salah satu kelemahan potensial dari teknologi Bluetooth?
Interferensi dengan perangkat lain di pita frekuensi yang sama
Kompatibilitas terbatas dengan perangkat lain
Tidak bisa mengirimkan sinyal audio stereo
Jangkauan komunikasi yang sangat jauh
Tingkat konsumsi daya yang tinggi
Bagaimana cara pengendalian layar pada teknologi OLED dapat mempengaruhi performa dan efisiensi energi dari perangkat yang menggunakannya?
AMOLED memiliki pengendalian yang lebih sederhana dibandingkan PMOLED sehingga lebih efisien dalam penggunaan energi
PMOLED memerlukan pengendalian yang lebih canggih dibandingkan AMOLED, sehingga biasanya lebih hemat energi
AMOLED menggunakan active-matrix untuk mengendalikan setiap piksel secara individual, memungkinkan refresh rate yang lebih tinggi dan konsumsi daya yang lebih efisien dibandingkan PMOLED
PMOLED menggunakan passive-matrix untuk mengendalikan setiap piksel secara individual, memungkinkan performa yang lebih tinggi dan konsumsi daya yang lebih efisien dibandingkan AMOLED
Keduanya memiliki cara pengendalian yang sama sehingga tidak ada perbedaan signifikan dalam performa dan efisiensi energi
Apa yang akan terjadi jika pin SDA dari OLED display dihubungkan ke pin selain A4 pada Arduino UNO?
OLED display tetap akan berfungsi meskipun komunikasi antara keduanya terganggu
Komunikasi antara keduanya akan terganggu, dan OLED tidak akan berfungsi
Arduino akan otomatis menyesuaikan pin SDA ke pin yang benar
Hanya pin daya yang terpengaruh, dan komunikasi data tetap berfungsi
OLED display akan berfungsi tetapi dengan performa yang menurun
Bagaimana teknik modulasi sinyal membantu dalam mengatasi gangguan cahaya IR dari lingkungan sekitar? Teknik modulasi sinyal ...
mengubah frekuensi cahaya IR agar tidak terdeteksi oleh sensor
meningkatkan intensitas cahaya IR untuk mengatasi gangguan lingkungan
memisahkan sinyal IR dari kebisingan cahaya IR di lingkungan
mengurangi panas yang dihasilkan oleh sumber cahaya IR di lingkungan
menyerap cahaya IR dari lingkungan untuk meningkatkan kejelasan sinyal
Apa yang harus Anda lakukan jika Anda menggunakan receiver IR yang berbeda dari HX1838?
Periksa datasheet receiver IR karena pin mungkin disusun berbeda
Gunakan konfigurasi pin yang sama dengan HX1838 tanpa pengecekan lebih lanjut
Hubungkan pin secara acak sampai menemukan konfigurasi yang benar
Ikuti petunjuk pada perangkat jarak jauh tanpa memeriksa lembar data
Abaikan lembar data dan hanya fokus pada papan breakout
Mengapa modul DFPlayer Mini bisa digunakan dengan berbagai jenis mikrokontroler selain Arduino UNO? Karena modul DFPlayer Mini ...
dapat dihubungkan melalui komunikasi serial RX/TX
dapat dihubungkan melalui koneksi jaringan Wi-Fi
memerlukan komputer untuk mengatur koneksinya
menggunakan tombol tekan untuk pengontrolannya
hanya mendukung komunikasi serial Bluetooth
Mengapa RTC tetap dapat berfungsi dan mencatat waktu bertahun-tahun bahkan saat daya listrik pada Vcc IC RTC mati? Karena RTC ...
memiliki sumber daya internal yang sangat besar
memiliki baterai tambahan yang dapat diaktifkan secara manual
menggunakan energi kinetik untuk menggantikan listrik
beralih ke mode hemat daya saat daya listrik mati
memiliki baterai CMOS untuk sumber daya saat listrik saat mati
Sebuah aplikasi perlu membaca sinyal analog dari 10 sensor berbeda dengan presisi tinggi. Saat membandingkan Arduino Uno dan ESP32 untuk tugas ini, aspek manakah yang paling krusial untuk dievaluasi selain jumlah pin analog?
Ketersediaan konektivitas Bluetooth pada ESP32
Resolusi dan kualitas Analog-to-Digital Converter (ADC)
egangan operasi (5V pada Uno vs 3.3V pada ESP32)
Clock speed prosesor memengaruhi kecepatan data analog dapat dibaca
Jumlah memori SRAM yang tersedia
Apa fungsi dari DFPlayer Mini dalam program yang telah dibuat?
Mengontrol display OLED
Mengontrol Analog Multiplexer CD4052
Memutar file MP3 dari kartu SD
Mengontrol Digital FM Radio RDA5807M
Menyimpan data EEPROM
Seorang pengembang ingin membuat stasiun cuaca mini yang dapat mengirimkan data suhu dan kelembapan secara nirkabel ke sebuah server online setiap 10 menit. Proyek ini juga harus hemat daya karena akan menggunakan panel surya kecil. Manakah pilihan board mikrokontroler dan alasan yang paling tepat untuk proyek ini?
ESP32, karena memiliki prosesor yang lebih cepat untuk mengolah data cuaca
Arduino Uno, karena tegangan operasinya yang 5V lebih stabil untuk sensor
ESP32, karena sudah terintegrasi dengan Wi-Fi dan memiliki mode 'deep sleep'
Arduino Uno, karena lebih mudah diprogram dan memiliki banyak contoh proyek serupa
Arduino Uno dengan modul Wi-Fi ESP8266, karena ini adalah solusi modular yang fleksibel
Jika seorang pemula ingin membuat proyek pertamanya yaitu menyalakan dan mematikan LED menggunakan sebuah tombol, namun ia juga memiliki aspirasi untuk mengembangkan proyeknya menjadi sistem rumah pintar (smart home) di masa depan. Manakah analisis biaya dan manfaat jangka panjang yang paling tepat terkait dengan board Arduinom Uno dan ESP32?
Memilih Arduino Uno karena ekosistem shield-nya lebih luas, sehingga lebih mudah untuk menambahkan fungsi smart home nanti
Keduanya tidak cocok; lebih baik menggunakan Raspberry Pi untuk proyek smart home
Memilih ESP32 karena harganya selalu lebih murah daripada Arduino Uno
Langsung Mulai dengan ESP32; konektivitasnya sudah siap untuk smart home tanpa perlu biaya modul tambahan
Memulai dengan Arduino Uno adalah yang terbaik karena biayanya lebih rendah dan lebih sederhana untuk proyek awal, lalu beralih ke ESP32 nanti
