WorksheetsEXÁMEN FINAL DE TRIMESTRE (CADE SIMU Y AUTOMATIZACIÓN INDUSTRIAL
Total questions: 36
Worksheet time: 9mins
¿Qué es Cade-Simu?
Un software de dibujo 3D, para hacer piezas mecánicas, planos de piezas, etc.
Un simulador de circuitos eléctricos; de corriente alterna y continua, se usa para la simulación de sistemas de automatización industrial y procesos de optimización.
Un programa de bibliotecas de circuitos eléctricos y automatización industrial.
¿Qué extensión se le debe de colocar al archivo de Cade-Simu?
.cad
.exe
.zip
.xlx
¿Qué permite hacer la función "Simular"?
Cambiar el color de cables.
Exportar el archivo.
Observar el funcionamiento del circuito, y así mismo su comportamiento durante la función de trabajo.
Dibujar en 3D.
¿Qué indica una línea roja durante la simulación?
El circuito está dañado o abierto.
El circuito está activo, y sus cables están energizados.
No hay conexión entres los cables (el programa muestra esa falla mediante el color rojo).
Error de conexión (Corto circuito).
¿Qué herramienta sirve para renombrar componentes?
Propiedades ó doble clic.
Editar.
Conexión.
Guardar.
¿Qué letra representa un contactor?
K - KM
Q
M
F
¿Qué letra representa un relé térmico, fusible o fusiblera?
F
T
K
M
¿Qué letra representa un motor?
M
K
S
P
¿Qué letra representa un pulsador?
P
Q
S
R
¿Qué letra representa un interruptor general o PIA?
A
Q
S
K
¿Qué componente abre o cierra un circuito de potencia?
Contactor
Relé Térmico
Temporizador
Fusible
¿Qué componente protege contra sobrecargas?
Fusible
Relé térmico
Sensor
Pulsador
¿Qué dispositivo se usa para proteger contra cortocircuitos?
PIA - Fusiblera o Fusible
Relé Térmico
Contactor
Resistor
¿Qué dispositivo controla el encendido de un motor?
Fusible
Pulsador
Contactor
Bobina

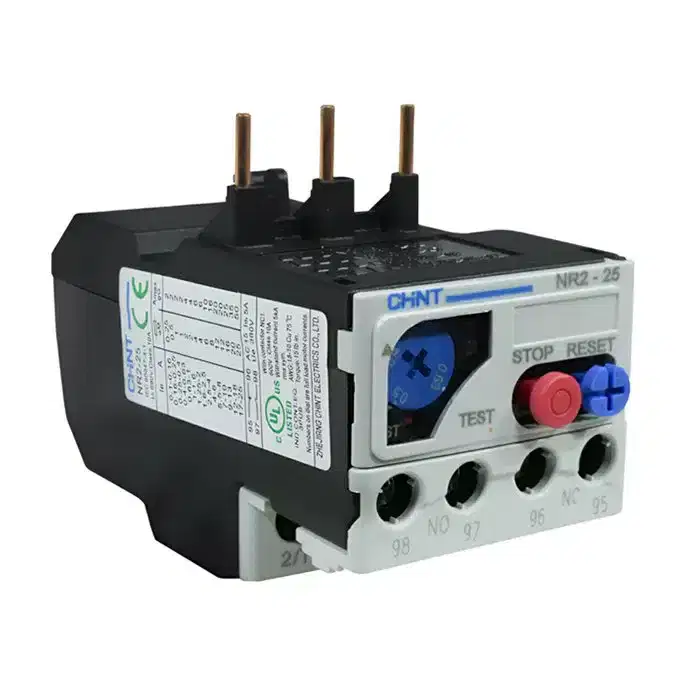

¿Para qué sirve el botón "RESET" en el Relé Térmico?
Para que al momento de que se genere una sobrecarga o falla, este vuelva a cerrar los contactos (dependiendo su posición automática o manual).
Para detener o abrir el circuito en caso de que se genere una emergencia.
Para encender los pilotos de señalización.
Para apagar el motor.
¿En dónde puedo configurar la corriente que puede soportar el Relé Térmico?
MANDO DE REGULACÓN
RESET
STOP
TEST
¿Para qué sirve el botón "TEST"?
Encender el circuito
Apagar el circuito
Probar o simular, si el circuito si se abrirá en caso de una sobrecarga o falla
Mire los contactos 95, 96, 97, 98; ¿Qué función tiene los contactos 95 y 96 (NC), y los contactos 97 y 98 (NA)?
Los contactos NA, sirven para brindar protección al circuito de mando; para que al momento que se genere una sobrecarga, los contactos se abran y apaguen el circuito. Y al momento de que los contactos NA se abran, los contactos NC se cierren para indicar la falla.
Cerrar el circuito cuando el motor se apague.
Los contactos NC, sirven para brindar protección al circuito de mando; para que al momento que se genere una sobrecarga, los contactos se abran y apaguen el circuito. Y al momento de que los contactos NC se abran, los contactos NA se cierren para indicar la falla.

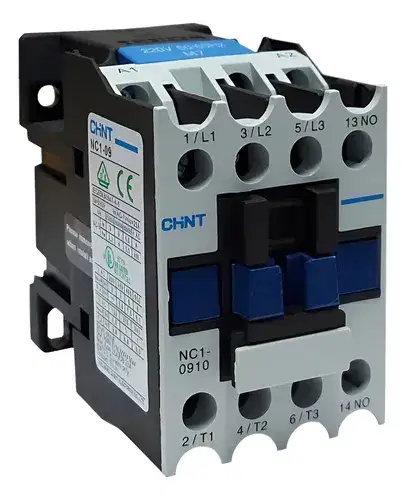

¿Cuántos amperios puede soportar este contactor? (Amplie la imagen para que tenga una mejor visualización)
9 [A]
120 [A]
10 [A]
1 [A]

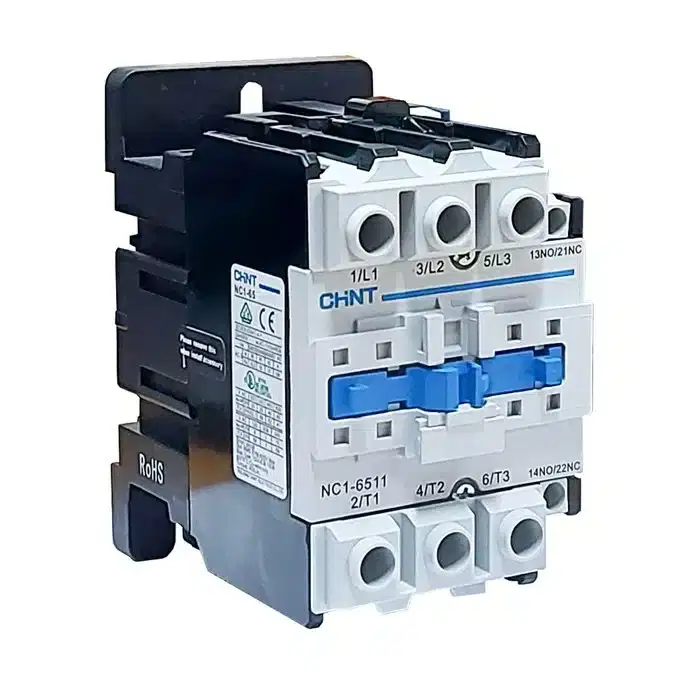

¿Cuántos amperios puede soportar este contactor?
11 [A]
15 [A]
65 [A]
165 [A]
¿Cuál es la tensión que puede soportar este contactor?
220 V
380 V
150 V
50 V
¿Qué frecuencia maneja este contactor?
150 Hz
90 Hz
50 Hz
70 Hz
¿Qué tipo de frecuencia maneja este contactor?
Europea
Americana
¿Cómo se llama el componente de color verde?
Testigo
Indicador
Señalizador
Pestaña
¿Qué hace el temporizador ON DELAY?
Activa una señal o un dispositivo después de un tiempo programado.
Desactiva o apaga una señal o dispositivo después de un tiempo programado.
Un TEMPORIZADOR ON DELAY, ¿Sirve para conectar motores o contactores?
CONTACTORES
MOTORES
Un TEMPORIZADOR ON DELAY, ¿Sirve para conectar motores o contactores?
CONTACTORES
MOTORES
¿Qué tipo de cabeza auxiliar es esta?
CABEZA AUXILIAR
ON DELAY
OFF DELAY
CABEZA DE CONTACTOS
¿Para qué sirve el TEMPORIZADOR OFF DELAY?
Desactiva o apaga una señal o dispositivo después de un tiempo programado.
Activa una señal o dispositivo después de un tiempo establecido
¿Para qué sirve el TEMPORIZADOR OFF DELAY?
Desactiva o apaga una señal o dispositivo después de un tiempo programado.
Activa una señal o dispositivo después de un tiempo establecido
Al momento de simular, este contacto con cabeza auxiliar de temporizador, ¿Activa o desactiva el piloto "H1"?
Activa
Desactiva
¿Qué componentes tiene este tablero de control?
¿Qué tipo de alimentación es esta?
Trifásica (L1, L2, L3, P.T.)
Monofásica (L1, N)
Bifásica (L1, L2, P.T.)
¿Qué es esto?
Fusiblera trifásica
Fusiblera
Fusiblera monofásica
¿Qué es esto?
Contactor
Relé
Piloto
Fusiblera
¿Qué es esto?
PIA BIPOLAR
PIA TRIPOLAR
PIA UNIFILAR
PIA COMBINADA
