WorksheetsPneumàtica I
Total questions: 25
Worksheet time: 8mins
Name
Class
Date
1.
Quin element de la unitat de producció d'aire comprimit és l'encarregat de connectar o desconnectar el motor elèctric basant-se en la pressió del dipòsit?
a)
El manòmetre.
b)
El pressòstat.
c)
La vàlvula de seguretat.
d)
El sistema de purga.
2.
Quina és la funció principal del sistema de purga del dipòsit d'aire comprimit?
a)
Filtrar les impureses com la pols.
b)
Eliminar periòdicament la condensació d'aigua.
c)
Regular la pressió de sortida.
d)
Lubricar l'aire que serà utilitzat pels actuadors.
3.
Quin tipus d'instal·lació de xarxa de distribució s'utilitza habitualment, ja que aprofita els avantatges d'altres tipologies?
a)
Xarxa en circuit obert.
b)
Xarxa en circuit tancat.
c)
Xarxa mixta.
d)
Xarxa paral·lela.
4.
Quina característica constructiva s'ha de respectar en la instal·lació de la xarxa principal de distribució pel que fa a la inclinació?
a)
Ha de ser paral·lela al terra.
b)
Ha de tenir una pendent entre un 2 i un 3% per agrupar la condensació d'aigua.
c)
Ha de tenir una pendent negativa per facilitar el drenatge per gravetat.
d)
No importa la inclinació sempre que hi hagi purgadors.
5.
Quin mètode d'unió es prefereix en les canalitzacions de la xarxa principal de distribució per obtenir una major estanqueïtat?
a)
Unions ràpides.
b)
Unions roscades.
c)
Unions amb brides.
d)
Unions soldades.
6.
Quina és la pressió de treball que s'utilitza majoritàriament en el sector industrial, tot i que el rang pot oscil·lar entre 4 i 8 bar?
a)
6 bar.
b)
4 bar.
c)
8 bar.
d)
10 bar.
7.
La Unitat de Manteniment s'encarrega de preparar i lliurar l'aire en condicions òptimes de consum. Quins tres elements incorpora en un mateix dispositiu?
a)
Compressor, dipòsit i filtre.
b)
Vàlvula de seguretat, pressòstat i lubricador.
c)
Filtre, regulador de pressió i lubricador.
d)
Secador, filtre i vàlvula antirretorn.
8.
Quins problemes provoca la presència d'humitat a les instal·lacions pneumàtiques?
a)
Només provoca l'aparició d'oxidacions.
b)
Aparició d'oxidacions i desgast prematur pel rentat de la lubricació.
c)
Només la formació de gotes d'aigua per saturació.
d)
Un augment del rendiment a causa de la menor fricció.
9.
Per on es realitzen les derivacions des de la canalització principal segons les instruccions de muntatge?
a)
Sortint cap avall, amb un angle de 90º.
b)
Sortint cap amunt, amb un angle de 45º.
c)
Sortint cap avall, amb un angle de 30º
d)
Sortint cap amunt, amb un angle de 30º
10.
Quina tècnica de compressió consisteix a reduir el volum d'una massa d'aire per generar l'augment de pressió?
a)
Compressió dinàmica (turbocompressors).
b)
Compressió centrífuga.
c)
Compressió volumètrica.
d)
Compressió axial.
11.

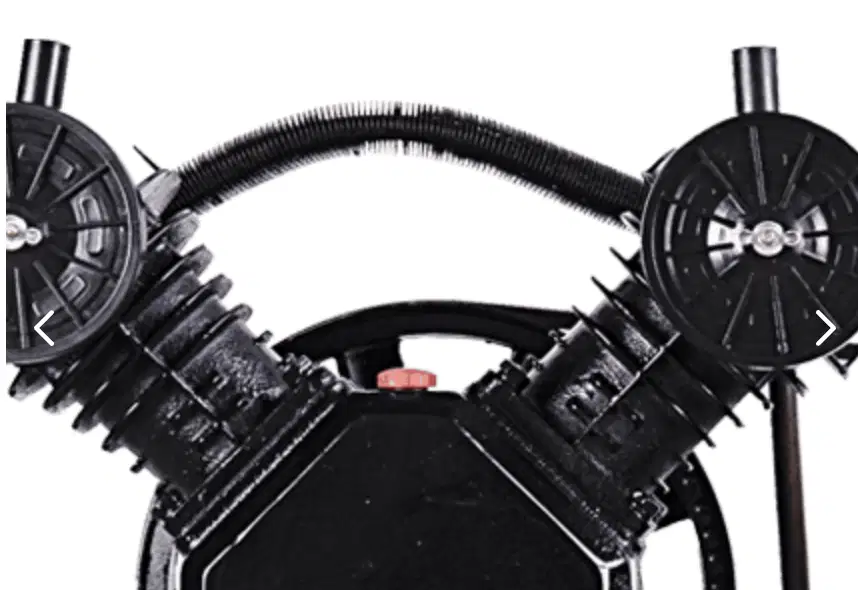

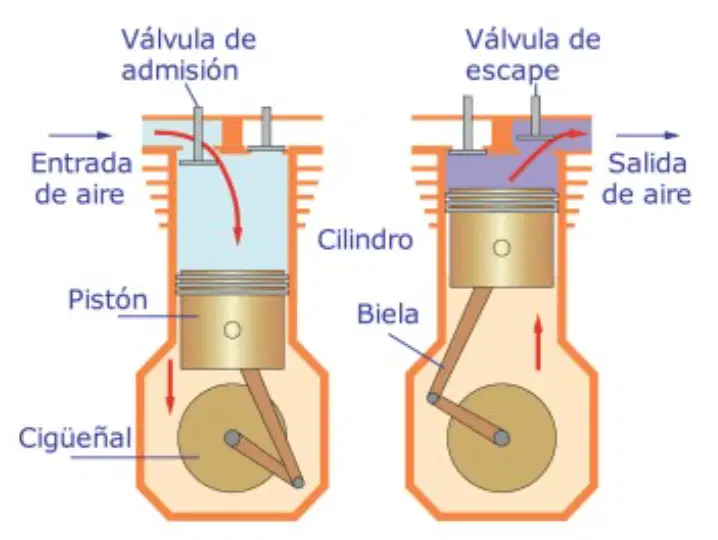

Quin tipus de compressor volumètric alternatiu és l'indicat per a indústries com l'alimentària, la farmacèutica o l'hospitalària, ja que l'aire obtingut és de major puresa?
a)
Compressor de pistó.
b)
Compressor de cargol.
c)
Compressor de paletes.
d)
Compressor de diafragma.
12.

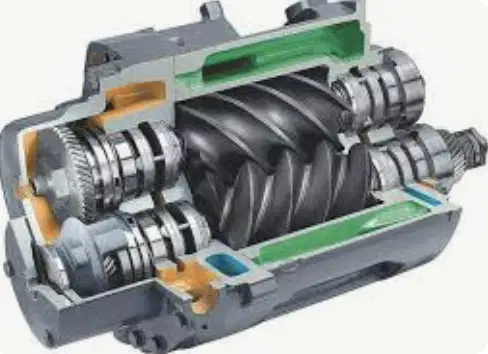

Quina és una característica notable del compressor de cargol (rotatiu volumètric)?
a)
La seva complexa constitució.
b)
Requereix un manteniment constant.
c)
Combina un gran cabal amb una mida reduïda i un funcionament silenciós.
d)
S'utilitza exclusivament per a pressions molt altes (més de 10 bar).
13.
Quina afirmació és certa sobre el compressor dinàmic axial?
a)
El moviment del flux d'aire té un moviment radial.
b)
Obté pressions màximes d'uns 10 bar.
c)
Obté uns cabals de treball molt elevats.
d)
És més gran i pesat que el compressor centrífug.
14.

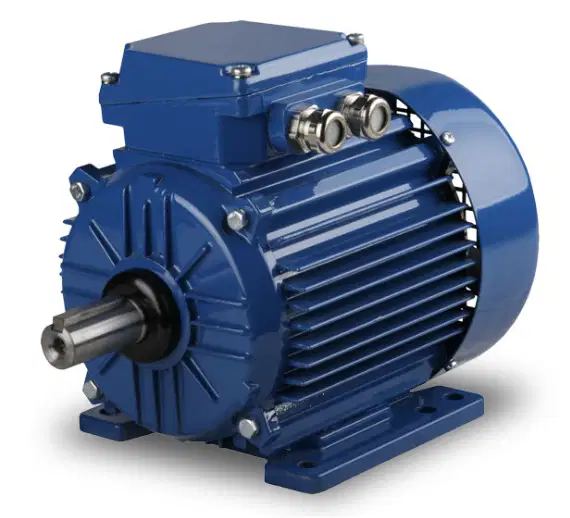

Quin element s'utilitza majoritàriament per a l'accionament dels compressors en instal·lacions fixes?
a)
Motor elèctric.
b)
Motor de combustió dièsel.
c)
Motor de combustió interna
d)
Turbina de gas.
15.
Per què és important la neteja de la superfície de les aletes de refrigeració d'un compressor?
a)
El lubricant ha de ser netejat per evitar residus.
b)
La pols i la brutícia actuen com a aïllant tèrmic i impedeixen una refrigeració adequada.
c)
Perquè el purgat del sistema funcioni correctament.
d)
Per evitar l'oxidació del compressor.
16.
Quina tècnica utilitzen els compressors dinàmics (turbocompressors) per augmentar la pressió?
a)
Redueixen el volum del gas.
b)
Transformen l'energia potencial en energia cinètica.
c)
Augmenten la velocitat de l'aire i, a la sortida, transformen l'energia cinètica en energia de pressió.
d)
Utilitzen dos rotors simètrics que encaixen.
17.
Quina és la principal diferència entre el compressor Roots i el compressor de pistó respecte a la puresa de l'aire?
a)
El Roots no necessita lubricació i, per tant, el seu aire no conté impureses d'oli.
b)
El pistó sempre proporciona aire sense oli.
c)
El Roots necessita refrigeració líquida.
d)
El compressor de pistó és més adequat per a hospitals.
18.
Quina precaució de seguretat dels treballadors s'ha de respectar a l'hora d'utilitzar un compressor?
a)
Emprar els EPIs adequats al treball.
b)
Expulsar aire directament cap a les persones per fer broma.
c)
Netejar la roba amb el raig d'aire per eliminar la pols.
d)
Canviar accessoris pneumàtics sense tallar l'alimentació d'aire.
19.
Quin tipus de cilindre realitza treball en els dos sentits (avanç i retrocés) i és el més emprat en la indústria?
a)
Cilindre de simple efecte.
b)
Cilindre telescòpic.
c)
Cilindre de doble efecte.
d)
Cilindre sense tija.
20.

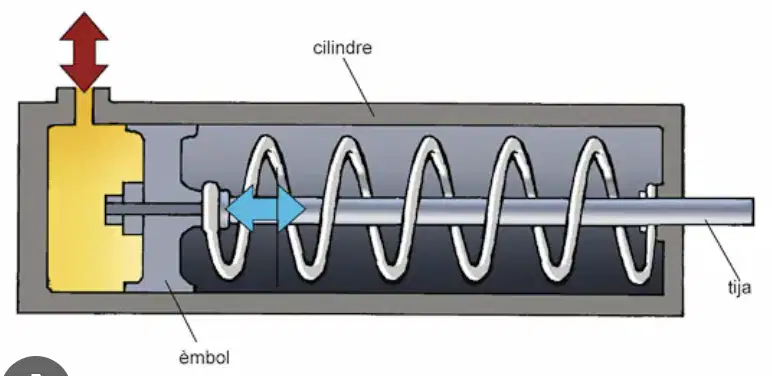

En un cilindre de simple efecte, si el moll es troba a la cambra posterior, quina és la posició del la tija en repòs (sense aire a pressió)?
a)
Posició retreta (dins del cos del cilindre).
b)
Posició estesa (sortint del cos del cilindre).
c)
Posició intermèdia.
d)
La posició no està determinada pel moll.
21.
Com es defineix un cilindre tàndem?
a)
Un cilindre que compta amb una tija tipus telescòpic.
b)
Dos cilindres idèntics enllaçats en una mateixa unitat, aconseguint el doble de força per al mateix diàmetre.
c)
Dos cilindres col·locats en posicions oposades enllaçats en una mateixa unitat.
d)
Un cilindre que realitza un moviment de vaivé automàtic.
22.
Quina és la funció d'un cilindre telescòpic?
a)
Desenvolupar una gran velocitat cinètica.
b)
Moure un carro sense tija.
c)
Aconseguir grans carreres amb una mida reduïda un cop recollit.
d)
Aconseguir fins a quatre posicions diferents.
23.
Quin és l'objectiu principal de la incorporació d'amortiment en un cilindre pneumàtic?
a)
Augmentar la velocitat del moviment de la tija.
b)
Evitar danys al cilindre i realitzar un frenat suau al final de la carrera.
c)
Millorar la detecció de posició.
d)
Permetre al cilindre treballar al doble de pressió.
24.
Per què la força teòrica de retrocés d'un cilindre de doble efecte és inferior a la força teòrica d'avanç?
a)
Perquè la pressió és menor en el retrocés.
b)
Perquè la superfície efectiva per al retrocés es veu reduïda per l'àrea que ocupa la tija.
c)
Perquè el retrocés es realitza principalment per la força del moll.
d)
Perquè el coeficient de fricció augmenta en el retrocés.
25.

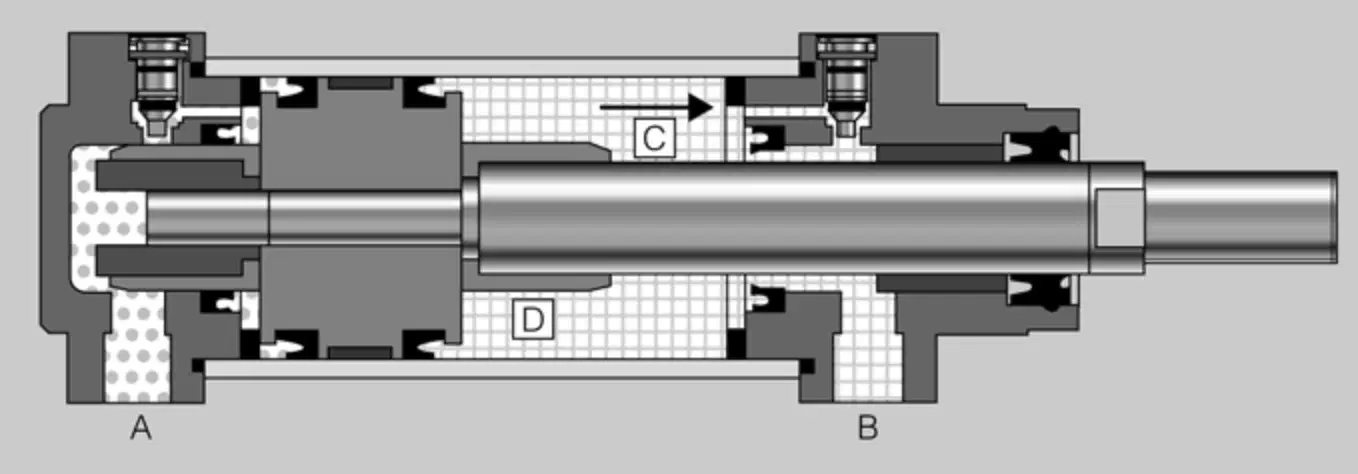

Quin tipus de cilindre, té dos orificis d'entrada/sortida d'aire i incorpora amortiment ajustable per absorbir l'impacte al final de la cursa?
a)
Cilindre de simple efecte amb molla
b)
Cilindre sense tija
c)
Cilindre tándem
d)
Cilindre de doble efecte amb amortiment ajustable
