WorksheetsREKA CIPTA T4 : LUKISAN KERJA
Total questions: 15
Worksheet time: 11mins
Apakah fungsi utama Lukisan Isometrik ?
Memberikan gambaran visual 3D keseluruhan produk.
Menyenaraikan bahan-bahan yang diperlukan untuk pembinaan.
Menunjukkan komponen dalaman produk secara terperinci.
Menyediakan ukuran tepat untuk proses pemesinan.
Rajah menunjukkan jenis garisan dan gred pensel yang digunakan didalam lukisan kerja. Nyatakan gred pensel yang sesuai pada X dan Y
X : 2B
Y : 2H
X : 2B
Y : HB
X : 2H
Y : 2B
X : 2H
Y : HB
Nyatakan pandangan yang ditunjukkan dalan Unjuran Ortografik
Rajah menunjukkan kedudukan pandangan dalam Unjuran Ortografik. Nyatakan jenis unjuran yang ditunjukkan.
(a)
Rajah menunjukkan unjuran ortografik sebuah bongkah. Berdasarkan rajah, tunjukkan pandangan sisi bongkah tersebut.
Rajah menunjukkan komponen dimensi semasa aktiviti mendimensi lukisan. Apakah X?
Garisan tambahan
Garisan dimensi
Garisan penunjuk
Ruang kelegaan
Rajah menunjukkan kaedah mendimensi. Apakah maksud ∅140?
Diameter 140mm
Jejari 140mm
Perimeter 140mm
Luas 140mm
Rajah menunjukkan langkah-langkah membina bulatan isometri dengan kaedah empat pusat. Berdasarkan rajah, susun mengikut urutan yang betul.
(a)
Rajah menunjukkan pandangan atas dan hadapan sebuah bongkah geometri. Berdasarkan rajah, manakah lukisan isometri bongkah geometri tersebut?
Berdasarkan rajah, apakah sistem mendimensi yang digunakan pada lukisan isometri itu?
(a)
Antara berikut, manakah kaedah mendimensi pinggir condong?
Apakah nama lain untuk Lukisan Pemasangan?
(a)
Berikut merupakan ciri-ciri lukisan pemasangan iaitu,
Setiap komponen dilabelkan dengan nombor merujuk kepada senarai bahan
Memudahkan proses pembuatgan dan penyelenggaraan
Komponen dilukis dalam bentuk isometri
Lukisan keratan disertakan bagi menerangkan bahagian lukisan yang sukar difahami

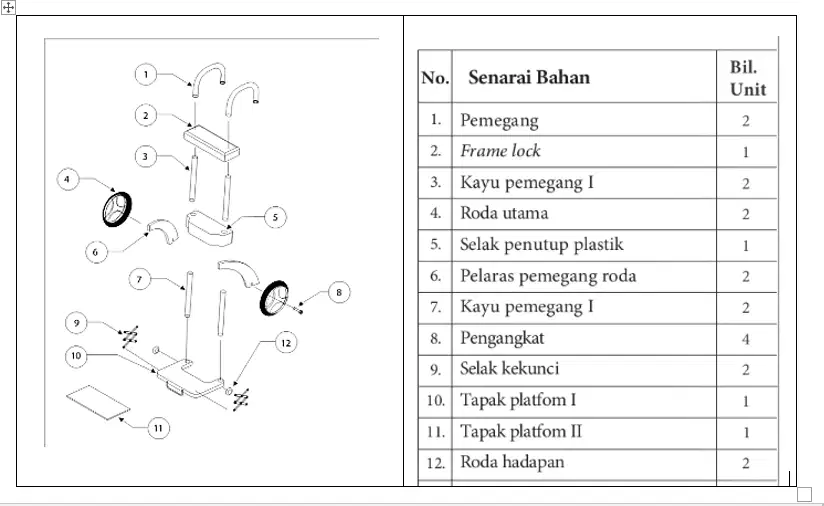

Rajah menunjukkan lukisan Pemasangan sebuah troli. Berdasarkan rajah, bahagian manakah yang menyambungkan komponen roda utama dan kayu pemegang I?
(a)
Rajah menunjukkan lukisan isometri sebuah bonkah geometri. Senaraikan bahagian yang kelihatan dari pandangan atas?
A
E
F
G
