WorksheetsB5 THIẾT KẾ LẮP ĐẶT
Total questions: 45
Worksheet time: 2hrs 15mins
Hệ thống thông gió tự nhiên được xem là đạt yêu cầu khi:
Có lỗ thông gió kín hoàn toàn
Diện tích cửa thông gió ≥ 5% diện tích sàn
Diện tích cửa thông gió ≥ 3% diện tích sàn
Chỉ cần cửa mở phía trên trần
Để điều khiển hệ thống chiếu sáng tiết kiệm tự động bật tắt khi có người trong không gian chiếu sáng, có thể sử dụng cảm biến nào sau đây?
Cảm biến hồng ngoại
Cảm biến nhiệt độ
Cảm biến tiệm cận điện dung
Cảm biến tiệm cận điện từ
Một phòng làm việc có diện tích sàn là 80 m², không thể thông gió tự nhiên. Theo yêu cầu kỹ thuật, bạn cần thiết kế hệ thống thông gió cưỡng bức. Biện pháp nào sau đây là hợp lý và tiết kiệm năng lượng nhất?
Mở cửa phòng thường xuyên để lấy gió hành lang
Sử dụng hệ thống quạt thông gió cơ cấp khí tươi qua ống dẫn tới từng không gian
Mở thêm cửa sổ lớn và dùng quạt cây
Dùng quạt hút đặt trong phòng, không cần ống dẫn khí
Trong một công trình mới xây, diện tích lỗ thông thoáng mở được chiếm 3% diện tích sản và không có cửa thông gió đối diện nguồn gió. Giải pháp nào sau đây đảm bảo đạt yêu cầu về thông gió tự nhiên?
Bổ sung cửa thông gió có thể mở phía đối diện nguồn gió và tăng tổng diện tích lỗ lên ≥ 5%
Lắp quạt thổi gió trong phòng
Giảm số người sử dụng phòng
Lắp thêm cảm biến CO2 để tăng gió cấp
Một hệ thống tháp giải nhiệt có động cơ quạt công suất 5 mã lực hoạt động liên tục. Giải pháp điều khiến nào dưới đây là không phù hợp với yêu cầu kỹ thuật hiện hành?
Dùng động cơ hai tốc độ
Dùng bộ truyền đa tốc độ
Dùng biến tần để điều chỉnh tốc độ
Dùng chiết áp để điều khiển lưu lượng quạt
Kéo thả các từ bên dưới điền vào chỗ trống thích hợp trong đoạn mô tả quy trình thiết kế hệ thống HVAC:
Trong quá trình thiết kế hệ thống HVAC, Bước 1 yêu cầu người thiết kế cần tiến hành (1) và thu thập (2) của công trình.
Ở Bước 2, cần phân tích (3) và (4) của công trình để xác định các thông số vi khí hậu, công năng và kiến trúc.
Trong Bước 4, sau khi áp dụng các (5) về thiết kế, người thiết kế tiến hành (6) tải lạnh để lựa chọn (7) cho hệ thống.
(1) khảo sát, (2) thông số thiết kế, (3) công năng, (4) đặc điểm kiến trúc, (5) tiêu chuẩn, (6) tính toán, (7) thiết bị
(1) công năng, (2) đặc điểm kiến trúc, (3) tiêu chuẩn, (4) tính toán, (5) thiết bị, (6) khảo sát, (7) thông số thiết kế
(1) tiêu chuẩn, (2) tính toán, (3) thiết bị, (4) khảo sát, (5) thông số thiết kế, (6) công năng, (7) đặc điểm kiến trúc
Hãy ghép đúng 7 Bước trong quy trình thiết kế hệ thống HVAC với nội dung chính:
Bước 1:
Bước 2:
Bước 3:
Bước 4:
Bước 5:
Bước 6:
Bước 7:
B1: Khảo sát thiết kế công trình và thu thập số liệu thiết kế, B2: Phân tích, đánh giá các đặc điểm của công trình, B3: Áp dụng các tiêu chuẩn về thiết kế hệ thống điều hòa không khí HVAC, B4: Phân tích, tính toán tài lạnh và chọn thiết bị cho hệ thống điều hòa không khí và thông gió HVAC, B5: Tính toán và lựa chọn hệ thống điều hòa không khí, B6: Tính toán phần hệ thống điều hòa không khí, B7: Viết thuyết minh và hoàn thiện hồ sơ thiết kế theo yêu cầu
B1: Khảo sát thiết kế công trình và thu thập số liệu thiết kế, B2: Phân tích, đánh giá các đặc điểm của công trình, B3: Tính toán và lựa chọn hệ thống điều hòa không khí, B4: Tính toán phần hệ thống điều hòa không khí, B5: Viết thuyết minh và hoàn thiện hồ sơ thiết kế theo yêu cầu, B6: Áp dụng các tiêu chuẩn về thiết kế hệ thống điều hòa không khí HVAC, B7: Phân tích, tính toán tài lạnh và chọn thiết bị cho hệ thống điều hòa không khí và thông gió HVAC
B1: Khảo sát thiết kế công trình và thu thập số liệu thiết kế, B2: Phân tích, đánh giá các đặc điểm của công trình, B3: Áp dụng các tiêu chuẩn về thiết kế hệ thống điều hòa không khí HVAC, B4: Tính toán phần hệ thống điều hòa không khí, B5: Viết thuyết minh và hoàn thiện hồ sơ thiết kế theo yêu cầu, B6: Phân tích, tính toán tài lạnh và chọn thiết bị cho hệ thống điều hòa không khí và thông gió HVAC, B7: Tính toán và lựa chọn hệ thống điều hòa không khí,
Một phân xưởng diện tích 200 m² cần thông gió tự nhiên. Diện tích tối thiểu của các lỗ thông gió mở được phải là bao nhiêu?
S≥ 10 m²
S≤ 50 m²
S ≥ 20 m²
S≤ 10 m²
Điền đáp án cho nội dung sau:
1) Đơn vị đo độ rọi là:
(a)
Trong chiếu sáng công nghiệp, tiêu chí nào sau đây KHÔNG được ưu tiên?
Tính nghệ thuật
Hiệu quả chiếu sáng
Độ tin cậy
Tiết kiệm năng lượng
Kéo thả mức độ chiếu sáng phù hợp cho từng khu vực nhà xưởng.
Khu vực kho, hành lang:
100-150 lx
200 lx
300 lx
500 lx
Kéo thả mức độ chiếu sáng phù hợp cho từng khu vực trong nhà xưởng.
Khu vực sản xuất chung:
50-80 lx
100-150 lx
200-250 lx
300 lx
Kéo thả mức độ chiếu sáng phù hợp cho từng khu vực trong nhà xưởng.
Khu vực kiểm tra chất lượng:
100-150 lx
300 lx
500 lx
400 lx
Kéo thả phương án đi dây phù hợp với từng bộ phận trong nhà xưởng.
Trên trần cao nhà xưởng:
Dây đi trong ống gen nhựa
Dây đi trong ống luồn chịu lực
Dây đi trong máng cáp kim loại
Dây đi âm tường không ống
Kéo thả phương án đi dây phù hợp với từng bộ phận trong nhà xưởng.
Trên tường:
Dây đi trong ống gen nhựa
Dây đi trong máng cáp kim loại
Dây đi trong ống luồn chịu lực
Dây trần có kẹp
Kéo thả phương án đi dây phù hợp với từng bộ phận trong nhà xưởng.
Dưới sàn nhà xưởng:
Dây đi trong máng cáp kim loại
Dây đi trong ống gen nhựa
Dây đi trong ống luồn chịu lực
Kéo thả tiêu chuẩn kỹ thuật phù hợp với từng hạng mục lắp đặt chiếu sáng.
Lắp đặt dây dẫn nổi:
Tuân thủ TCVN 9208:2012
Cách điện tốt, lắp đặt tránh va chạm
Tuân thủ TCVN 7114-1:2008
Cấp bảo vệ IP65
Kéo thả tiêu chuẩn kỹ thuật phù hợp với từng hạng mục lắp đặt chiếu sáng.
An toàn tiếp xúc điện:
Tuân thủ TCVN 9208:2012
Cách điện tốt, lắp đặt tránh va chạm
Tuân thủ TCVN 7114-1:2008
Kéo thả tiêu chuẩn kỹ thuật phù hợp với từng hạng mục lắp đặt chiếu sáng.
Đảm bảo độ rọi phù hợp:
Tuân thủ TCVN 9208:2012
Cách điện tốt, lắp đặt tránh va chạm
Tuân thủ TCVN 7114-1:2008
Trong quy trình tỉnh toán số lượng đèn cần thiết cho một phân xưởng, thông số nào sau đây KHÔNG phải là yếu tố cần tính đến?
Diện tích khu vực cần chiếu sáng
Tuổi công nhân làm việc trong phân xưởng
Hệ số sử dụng và hệ số duy trì
Mức độ rọi yêu cầu
Các nhận định sau đúng hay sai:
1) Hệ thống điều hòa không khí cần có thiết bị thu hồi lạnh ≥ 50%.
Sai
Đúng
2) Bộ hẹn giờ là yêu cầu bắt buộc với máy bơm công suất ≥ 3,7 kW.
Đúng
Sai
3) Có thể dùng bất kỳ vật liệu cách nhiệt nào mà không tính đến λ.
Đúng
Sai
Các nhận định sau đúng hay sai:
1) Lỗ thông gió tự nhiên phải có diện tích mở được ≥ 5% diện tích sàn.
Sai
Đúng
2) Ống gió thải không yêu cầu cách nhiệt.
Đúng
Sai
3) Hệ thống điều hòa không khí trung tâm cần có cảm biến ánh sáng.
Đúng
Sai
4) Có thể điều chỉnh lưu lượng máy bơm bằng van tiết lưu là giải pháp ưu tiên.
Đúng
Sai
Mục tiêu chính của hệ thống chiếu sáng trong phân xưởng là:
Đảm bảo mỹ quan cho nhà xưởng
Trang trí nội thất
Đảm bảo điều kiện làm việc an toàn và hiệu quả
Giảm chi phí vận hành thiết bị
Thiết bị chiếu sáng trong phân xưởng nên có cấp bảo vệ ít nhất là gì?
IP54
IP10
IP20
IP00
(a)
Bước đầu tiên trong thiết kế hệ thống chiếu sáng phân xưởng là gì?
Lắp đặt thiết bị
Khảo sát thông tin về phân xưởng
Chọn loại đèn
Tính toán công suất tiêu thụ
Các nhận định sau đúng hay sai:
1) Quạt tháp giải nhiệt công suất lớn cần điều khiển bằng biến tần.
Sai
Đúng
2) Cửa đón gió phải có diện tích nhỏ hơn cửa thoát gió.
Sai
Đúng
3) Không cần cảm biến CO2 trong không gian nhỏ.
Sai
Đúng

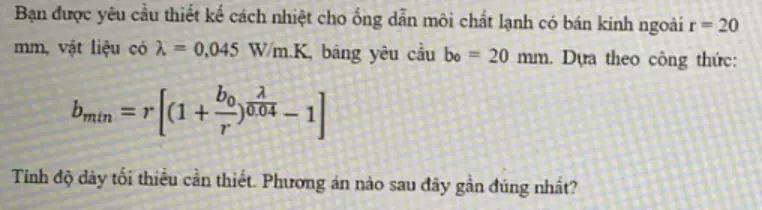

Bạn được yêu cầu thiết kế cách nhiệt cho ống dẫn môi chất lạnh có bán kính ngoài r = 20 mm, vật liệu có λ = 0,045 W/m.K, bảng yêu cầu b0 = 20 mm. Dựa theo công thức bmin ( hình trên)
Tính độ dài tối thiểu cần thiết. Phương án nào sau đây gần đúng nhất?
31 mm
45 mm
23 mm
17 mm
Yêu cầu của hệ thống thông gió tự nhiên gồm: (Chọn 2 đáp án)
Cửa thông gió – 5% diện tích sàn
Cửa thoát gió >tổng diện tích cửa đón gió
Mở cửa theo chiều cao bất kỳ
Không cần thông ra ngoài
Kéo thả loại đèn vào đúng khu vực sử dụng trong phân xưởng.
Khu vực gia công tinh:
Đèn LED có chóa phản quang
Đèn huỳnh quang đơn
Đèn compact tiết kiệm điện
Kéo thả loại đèn vào đúng khu vực sử dụng trong phân xưởng.
Khu vực kho:
Đèn LED có chóa phản quang
Đèn huỳnh quang đơn
Đèn compact tiết kiệm điện
Kéo thả loại đèn vào đúng khu vực sử dụng trong phân xưởng.
Hành lang nhà xưởng:
Đèn LED có chóa phản quang
Đèn huỳnh quang đơn
Đèn compact tiết kiệm điện
Khi lắp đặt dây dẫn điện chiếu sáng trong nhà xưởng, nguyên tắc nào cần được ưu tiên?
Đi dây trong ống bảo vệ để tránh va chạm cơ học và rủi ro điện
Đi dày ở những nơi thấp nhất để dễ dàng kiểm tra
Đi dây gần khu vực máy móc nhất để tiết kiệm dây
Đi dây trực tiếp trên sàn nhà để thuận tiện sửa chữa
Những lợi ích của việc sử dụng hệ thống chiếu sáng tự động (cảm biến ánh sáng, công tắc thông minh) trong phân xưởng là:
Giảm chi phí điện năng và nâng cao hiệu quả sử dụng
Tăng cường ánh sáng vượt mức tiêu chuẩn
Giảm số lượng nhân viên vận hành hệ thống chiếu sáng
Tăng độ sáng ở hành lang
Một kỹ sư thiết kế hệ thống điều hòa trung tâm sử dụng nước lạnh nhưng không áp dụng điều khiển bằng bơm biến tần. Hậu quả nào có thể xảy ra?
Hiệu suất COP của máy lạnh tăng
Hệ thống tự động điều chỉnh công suất mà không cần thiết bị bổ sung
Lãng phí năng lượng do lưu lượng không được điều chỉnh theo nhu cầu
Hệ thống vận hành ổn định, tiết kiệm chi phí đầu tư
Kéo thả các bước thiết kế chiếu sáng phân xưởng theo đúng trình tự.
Bước 1:
Bước 2:
Bước 3:
Bước 4:
B1: Khảo sát điều kiện chiếu sáng hiện tại, B2: Xác định yêu cầu chiếu sáng, B3: Tính toán công suất, số lượng đèn, B4: Bố trí đèn và chọn thiết bị phù hợp
B1: Khảo sát điều kiện chiếu sáng hiện tại, B2: Tính toán công suất, số lượng đèn, B3: Bố trí đèn và chọn thiết bị phù hợp, B4: Xác định yêu cầu chiếu sáng
B1: Khảo sát điều kiện chiếu sáng hiện tại, B2: Tính toán công suất, số lượng đèn, B3: Xác định yêu cầu chiếu sáng, B4: Bố trí đèn và chọn thiết bị phù hợp
Một phân xưởng cơ khí có kích thước (24x18x6)m. Biết ptr:pt:ps = 0,8:0,5:0,1; Eye = 400 lx; hệ số mất ánh sáng LLF = 0,65. Người ta dùng đèn Metal Halide để chiếu sáng có Pa = 250 W; Φđ = 20500 lm. Hệ số sử dụng của bộ đèn CU = 0,94.
1. Số bộ đèn cần sử dụng là:
10
12
14
16
Kéo thả các từ gợi ý bên dưới điền vào chỗ trống để hoàn thiện nội dung về Bước 3 và Bước 6 của quy trình thiết kế hệ thống HVAC.
Trong Bước 3, người thiết kế cần áp dụng các (1) và (2) kỹ thuật để đảm bảo hệ thống HVAC đạt tiêu chuẩn.
Đến Bước 6, người thiết kế tiến hành (3) các hệ thống thông gió, bao gồm (4) không khí tươi, (5) khí thải và (6) cầu thang để đảm bảo an toàn và chất lượng không khí bên trong công trình.
(1) tiêu chuẩn, (2) quy phạm, (3) tính toán, (4) Cấp, (5) hút, (6) tăng áp
(1) tiêu chuẩn, (2) tính toán, (3) Cấp, (4) hút, (5) tăng áp, (6) quy phạm
(1) tiêu chuẩn, (2) Cấp, (3) hút, (4) tăng áp, (5) quy phạm, (6) tính toán
(1) tiêu chuẩn, (2) quy phạm, (3) Cấp, (4) hút, (5) tăng áp, (6) quy phạm
