WorksheetsControl Secuencias neumaticas
Total questions: 40
Worksheet time: 3hrs 20mins

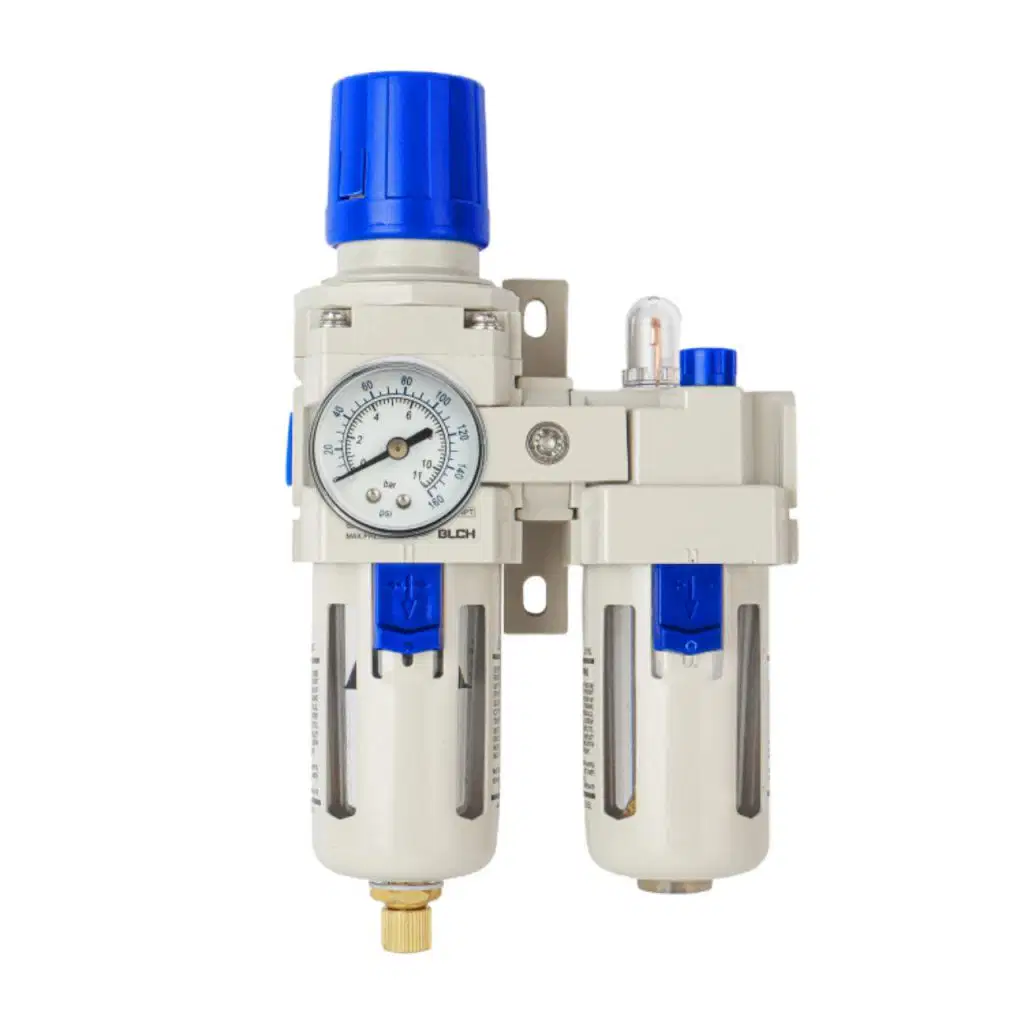

¿ A qué componente corresponde el de la imagen?
LFL
RFL
FRL
FILTRO REGULADOR
A que corresponde la siguiente simbología
válvula 4/2 accionamiento por palanca
válvula 4/2 accionamiento hidraulico
válvula 5/2 accionamiento neumático
válvula 5/2 accionamiento por muelle
NOMBRE TÉCNICO QUE RECIBE CILINDRO DE DOS CONEXIONES
(a)

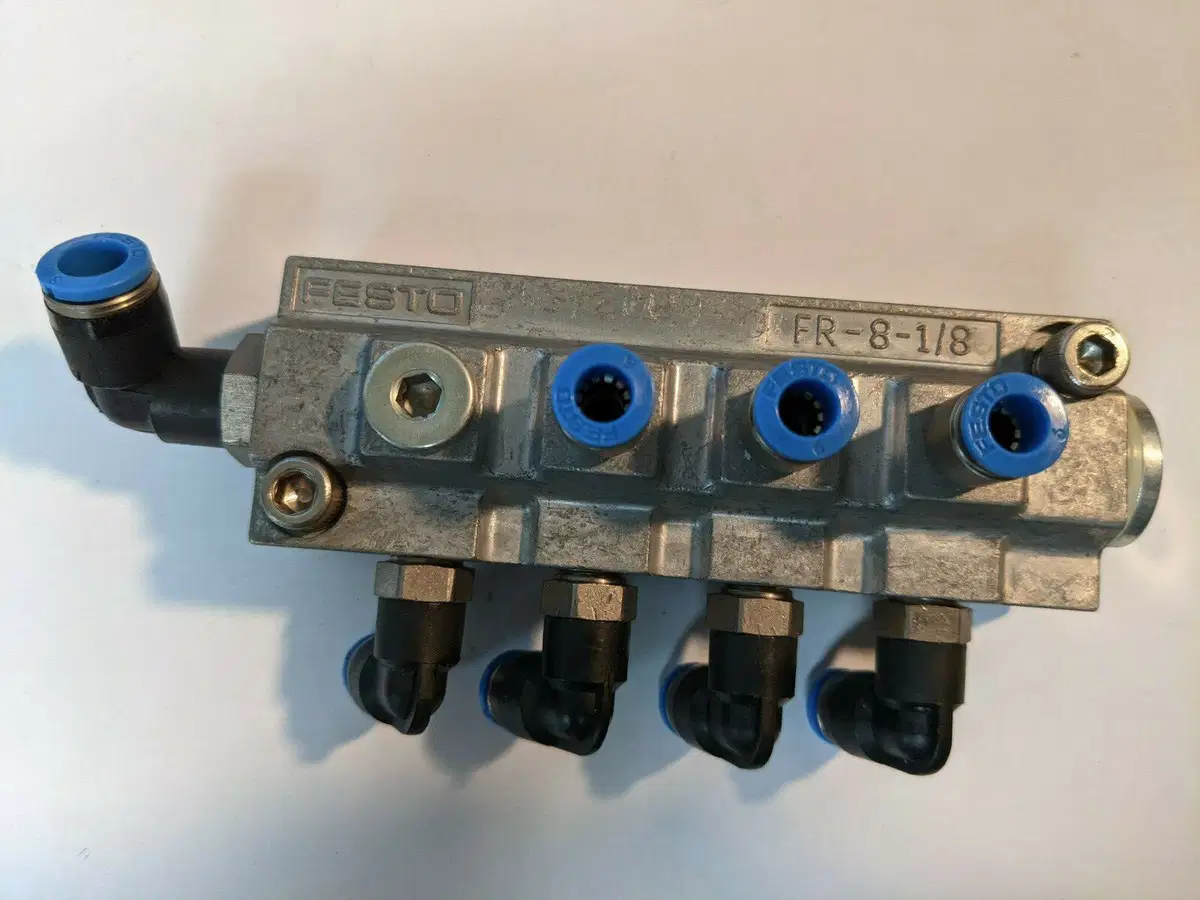

QUE NOMBRE RECIBE EL SIGUIENTE ELEMENTO
Manifold
Manifolk
Manitool
Extensión
Que NOMBRE TÉCNICO recibe el siguiente elemento
Final de carrera mecánico
Final de carrera neumático accionamiento por rodillo
Válvula 5/2 accionamiento por rodillo
Válvula 3/2 accionamiento por rodillo

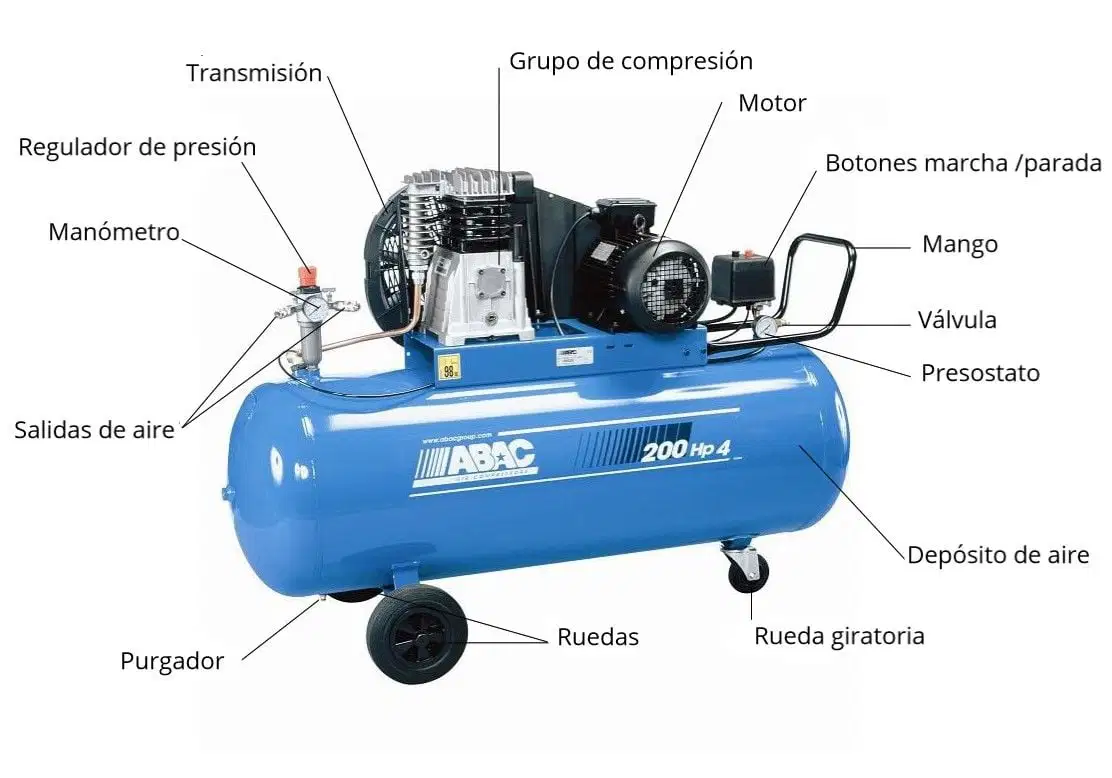

Que función cumple el elemento ilustrado
Suministra aceite al sistema
Suministra Aire comprimido al circuito
Suministra gas al circuito
Se encarga de enfriar el circuito
Que nombre recibe este elemento antes ilustrado
(a)
Para extender un cilindro doble efecto, ¿por cual conexión debo ingresar la presión?
Conexión del lado izquierdo
Conexión del lado derecho
No se especifica
por cualquiera de las 2
Esta válvula esta conectada al actuador, deseo que el cilindro ingrese, ¿por que conexión DEBO ENVIAR UNA SEÑAL, para que se genere ese movimiento?
14
4
2
12
¿Por cuál conexión DEBO ENVIAR UNA SEÑAL PARA QUE EL CILINDRO SE EXTIENDA?
4
2
14
12
por cuál conexión se suministra el aire comprimido para generar los movimientos del actuador
(a)
una vez accionada la válvula, ya sea por 14 o por 12, el fluido (aire comprimido) saldrá por:
4 o 2
3
5
12
La válvula es BI-estable o Mono-estable
BI-estable
Mono-estable
Que nombre técnico recibe este elemento
final de carrera
final de carrera con palanca
válvula 3/2 accionamiento por pulsador y retorno o centrado por muelle
válvula 3/2 accionamiento por palanca y retorno o centrado por muelle
Por que conexión ingresa la presión del aire comprimido
1
2
3
4
Porque Conexión es enviado el caudal luego del accionamiento
1
2
3
4
según la secuencia neumática A+B+B-A-, ¿Cuántos actuadores posee este sistema?
1
2
3
4
Según la secuencia A+B+B-A-, cuantos finales de carrera o v/v 3/2 accionamiento por rodillos necesitare
3
2
4
1
Según la secuencia A+B+B-A-, ¿Cuál es el primer final de carrera que se activa y da paso al siguiente estado "B+"?
B1
A1
C0
B0
Según la secuencia A+B+B-A-, ¿Cuál es el SEGUNDO final de carrera que se activa y da paso al siguiente estado "B-"?
A0
B0
B1
A1
Según la secuencia A+B+B-A-, ¿Cuál es el TERCER final de carrera que se activa y da paso al siguiente estado "A-"?
B0
B1
A1
A0
Según la secuencia A+B+B-A-, ¿Cuál es el ULTIMO final de carrera que se activa y da paso al REINICIO DEL CIRCUITO o cambia al estado "A+"?
b0
b1
a0
a1
Cuando un final de carrera es activado, para lograr la secuencia, su señal la envía hacia:
pilotajes o accionamiento de una válvula
pilotajes o accionamiento de una válvula 5/2 que controla otro actuador
pilotajes o accionamiento de una válvula 3/2 que controla otro actuador
la entrada de aire comprimido en la válvula 5/2
Cuando envió una señal a la válvula 5/2 por 14 o 12, esta para derivar el aire comprimido por 4 o 2 que elemento interno se mueve:
barra
Spool
Palanca
cilindro maestro
que función cumple esa válvula conectada en el pilotaje de extensión del actuador
permite la activación de la válvula y/o movimiento del spool mediante 2 señales simultaneas o individuales
permite la activación de la válvula o movimiento del spool mediante 2 señales simultaneas
permite la activación de la válvula mediante 1 señal
permite la activación de la válvula mediante 2 señales individuales
que nombre recibe esa válvula
OR
AND
OR-AND
CHECK
SEGÚN LA IMÁGEN, ¿EL PULSADOR, ES CON ENCLAVAMIENTO?
VERDADERO
FALSO
¿Qué función cumple el manifold?
Controlar el paso del fluido
Distribuir fluidos desde una fuente central a diferentes puntos
Regular la presión del fluido
Regular la velocidad de avance
¿Qué función cumple la Unidad de mantenimiento?
filtra y reduce
filtra y regula
Filtra, regula y humedece el aire comprimido
Filtra, Regula y Lubrica el aire comprimido
¿Qué método existen o conocen para resolver secuencias neumáticas?
intuitivo
cascada
intuitivo y cascada
paso a paso
¿El método intuitivo requiere cuadro de conexión?
verdadero
falso
¿El método cascada requiere cuadro de conexión?
verdadero
falso
según el método cascada: complete la oración "tendré válvulas de cambio de grupo como tantos grupos tenga menos..."
(a)
según el método cascada tendré tantas líneas de trabajo como "........... " tenga
grupos
finales de carrera
cilindros
válvulas
si tengo 5 grupos de trabajo, ¿Cuántas líneas de alimentación tendré?
4
5
3
2
¿se puede hacer una secuencia neumática automatizada sin finales de carrera?
verdadero
falso
Si, pero necesitaríamos otro elemento que detecte el final o inicio del estado del actuador
en un circuito cascada neumática, para realizar la secuencia, los finales de carrera toman la alimentación directa del manifold, o dependerán de su linea de trabajo
directa del manifold
del actuador
dependerán de su línea de trabajo
del cambio de grupo
en un circuito intuitivo neumático, para realizar la secuencia, los finales de carrera toman la alimentación directa del manifold, o dependerán de su línea de trabajo
directa del manifold
dependerán de su línea de trabajo
no es relevante
de la FRL
SIN UN MANIFOLD, ¿PUEDO HACER UN CIRCUITO CON VARIOS CILINDROS?
VERDADERO
FALSO
SI GENERO UNA SECUENCIA NEUMÁTICA, Y SE DESARROLLAN LOS PRIMERO PASOS (A+B+......) , PERO EN UN MOMENTO SE DETIENE Y NO CONTINUA, QUE DEBO REVISAR:
FINALES DE CARRERA
FINALES DE CARRERA Y VALVULA 5/2
FINALES DE CARRERA ,VALVULA 5/2 Y FUENTE DE ALIMENTACIÓN
FINALES DE CARRERA ,VALVULA 5/2, FUENTE DE ALIMENTACIÓN Y CONEXIONADO
