WorksheetsQuizziz arduinoblocks
Total questions: 58
Worksheet time: 1hrs 3mins
Com s'anomenen les sortides negatives en una targeta Arduino?
+ 5V
+3.3 V
GND
Vin
El bucle if s'utilitza
per repetir una instrucció un determinat número de vegades
per repetir un block fins que s'acompleix la seva condició
repetir un block quan s'acompleixi la seva condició
Dels següents elements, quin component és de sortida?
sensor de temperatura
motor servo
polsador
potenciòmetre
Dels següents elements quin component és d'entrada :
LED
motor servo
sensor de pressió
motor CC
Quin és l'angle màxim d'un servo estàndard?
0-90
0-360
0-180
Si vull triar un motor per tal de controlar la posició agafaré
un motor DC
servomotor estàndard o de 180º
servomotor continu o de 360º
Per a què farem servir el següent dispositiu?
Sensor de moviment
Robotet
Sensor de distància
Sensor de dolor d'esquena
LDR (fotoresistor)
LED RGB
Pontenciòmetre
buzzer
Sensor humitat/temperatura
Quina opció és la correcte?
Quin és aquest sensor?
Sensor de temperatura
Sensor de soroll
Sensor de CO2
Sensor de llum
Quin és aquest sensor?
Sensor de temperatura i humitat
Sensor de soroll
Sensor de CO2
Sensor de temperatura
Quina funció compleixen els sensors i actuadors en un projecte d'automatització?
Els sensors capturen informació de l'entorn i els actuadors mostren la informació captada.
Els sensors mostren informació i els actuadors capturen informació.
Els sensors i actuadors no són necessaris en un projecte d'automatització.
Els sensors i actuadors són intercanviables en la seva funció.
Aquest element conté 3 cables.
un és el VCC (positiu) i els altres dos van als pins 6 i 9
tot i tenir 3 cables, solament fem servir dos: el GND i el VCC (positiu)
un és el GND, un altre és VCC (positiu) i l'altre va al pin digital
Quin és l'objectiu d'aquest programa?
Encendre un led connectat al pin 6 durant 1000 mil·lisegons
Encendre i apagar un led cada 1000 segons
Encendre i apagar un led cada 1000 mil·lisegons
Encendre i apagar un led cada 1000 mil·lisegons (només una sola vegada)
Per què hem limitat el màxim de la variable intensitat a 255?
Ho hem decidit sense cap motiu.
El led només pot tenir un valor de 255
Els pins digitals de la placa tenen limitat el valor a 255 (on hem connectat el led).
Els pins analògics on connectem el led estan limitats a 255
Quina funció fa aquest programa?
Encendre un led segons la rotació del potenciòmetre
Connectar la placa Arduino a l'ordinador
Variar la il·luminació d'un led segons el gir d'un potenciòmetre.
Visualitzar a la consola el valor del potenciòmetre.
Si el valor de la LDR és menor que 20, com està el led?
(a)
És útil per a fer una làmpada de jardí automàtica que s'apague quan hi haja llum i s'encenga quan hi haja foscor?
Sí, perquè quan la LDR detecte poca llum el led s'encendrà.
No, si el nivell de llum detectat és alt, la il·luminació també serà alta.
No, si el nivell de llum és alt i volem que el led il·lumine no el podem programar al pin PWM.
Sí, quan enviem el valor LDR el led il·luminarà al màxim
Què farà la variable "i" en aquest programa?
Comptarà de 0º a 180º el temps que passa el motor en fer el gir.
Emmagatzemarà valors de 0º a 180º que augmentaran d'un en un.
Emmagatzemarà els valors de 180º a 0º, que disminuiran d'un en un.
El servo girarà de 180 a 0 de manera contínua amb el valor de "i"
Quina és la funció d'aquesta programació?
Encendre un led en prémer un polsador.
Encendre dos leds en prémer un polsador.
Apagar un led en prémer el polsador.
Encendre i apagar un led cada dos segons.
Quina és la funció d'aquesta programació?
Fer girar un motor que està connectat al pin A5
Modificar la velocitat de gir d'un motor connectat al pin A5
Modificar la velocitat de gir d'un motor connectat al pin 3
Girar a velocitat de 100ms un servomotor
Quina és la funció principal d'un motor servo en un projecte de robòtica?
Detectar canvis de temperatura
Proporcionar moviment controlat
Emmagatzemar dades
Generar soroll
Anomena el component.
Connector USB
Port d'alimentació
Xip d'interfície USB
Què significa RGB?
Vermell, Gris, Blau
Vermell, Gris, Blau
Vermell, Verd, Blau
Vermell, Gris, Negre
El bloc d'esperar (1000) mil·lisegons en quina categoria de blocs es troba?
Control
Temps
Lògica
Funcions
GND significa
Terra
Positiu
Neutral
Polaritat
El color per al positiu en electrònica és:
negre
vermell
verd
blanc
La unitat de resistència es mesura en:
Ohms
Volts
Watts
Miliamperis (mAh)
En Arduinoblocks el mòdul Bucle
S'executa en arrancar Arduino
S'executa de manera cíclica mentre tinga tensió l'Arduino
La placa Arduino posseeix pins digitals i analògics
Vertader
Fals
La funció d’un sensor en robòtica és (a) .
Emmagatzemar energia
Detectar canvis a l'entorn (llum, temperatura, etc.)
Projectar imatges
Connectar-se a Internet
Què significa "seqüenciació"?
Ordenar passos aleatòriament
Establir l'ordre correcte d'accions
Repetir una acció indefinidament
Avaluar opcions
LDR (fotoresistor)
LED RGB
Pontenciòmetre
buzzer
Sensor humitat/temperatura
Com definiries una variable en programació?
Una peça de maquinari en arduino i que progamem en els blocs.
Un espai de memòria que guarda un valor que pot canviar mentre s'executa el programa.
Una imatge fixa en arduino.
Un tipus de bucle que es repeteix infinitament en les programacions d'arduino.
La sortida PWM pot generar una senyal de
256 nivells diferents
1024 nivells diferents
potència analògica de 12 voltis
Potència analògica de 1000 A
La imatge correspon a.....
senyal analògica
senyal digital
senyal de pujada i baixada
senyal de potenciòmetre
La imatge correspon a...
senyal analògica
senyal digital
senyal de fum
senyal de potenciòmetre
Quins pins d'Arduino es poden utilitzar com a sortida digital?
només els que tenen "~"
tots inclòs el GND
Del 0 al 13
A0 a A6
Quins pins d'Arduino es poden utilitzar com a sortida analògica?
Tots, inclòs el GND
Només els que tenen "~"
Del 0 al 13
De l'A0 a l'A6
Quin component utilitzaríem per detectar la presència de llum en un projecte d'automatització?
Sensor de temperatura
Sensor de llum
Sensor de soroll
Sensor de CO2
Dels següents elements quin component és de sortida :
sensor de temperatura
motor servo
polsador
potenciòmetre
Quina és la funció d'una resistència en un circuit?
Augmentar el corrent
Limitar el corrent
Emmagatzemar energia
Convertir corrent en voltatge
El bloc "esperar 500 ms" en Arduinoblock provoca:
Que la velocitat del motor augmente durant 500 ms.
Una pausa bloquejant: el programa deté l'execució dels blocs següents durant 500 ms.
Que el bloc s'execute en paral·lel mentre els altres continuen.
L'alliberament de la memòria interna de l'Arduino durant 500 ms.
Programa en blocs: En iniciar, encén el motor; repeteix fins que el sensor IR detecte la línia: avança 0.1 s; en detectar-la, gira 90° i atura. Què descriu millor el comportament?
El motor mai s'encén perquè la condició no existeix.
El cotxe girarà 90° contínuament sense avançar.
El cotxe avança a petits passos fins que el sensor detecta la línia; aleshores gira 90° i s'atura.
El cotxe retrocedeix en detectar la línia.
En Arduinoblock, el bloc "si ... llavors ... sinó" correspon conceptualment a:
Una estructura condicional que executa una sèrie d'instruccions si es compleix la condició, i una altra si no.
Un bloc per inicialitzar variables globals.
Un bucle que repeteix indefinidament.
Un bloc que escriu dades a la memòria EEPROM.
La sortida PWM ens proporciona valors entre
0 i 1023
0 i 255
Quin és l'objectiu d'aquest programa?
Encendre un led connectat al pin 6 durant 1000 mil·lisegons
Encendre i apagar un led cada 1000 segons
Encendre i apagar un led cada 1000 mil·lisegons
Encendre i apagar un led cada 1000 mil·lisegons (només una sola vegada)
Per què hem limitat el màxim de la variable intensitat a 255?
Ho hem decidit sense cap motiu.
El led només pot tenir un valor de 255
Els pins digitals de la placa tenen limitat el valor a 255 ( on hem connectat el led) .
Els pins analògics on connectem el led estan limitats a 255
Si el valor de la LDR és menor a 20, com està el led?
(a)
Què és valor LDR a la programació adjunta? ( només el nom en minúscula)
(a)
És complerta aquesta programació?
No, faltaria declarar el pin de la variable "led".
Si, està programat el polsador i el led.
No, el polsador no està assignat a cap pin.
No, perquè el polsador no és un sensor.
Quina és la funció d'aquesta programació?
Encendre un led en prémer un polsador.
Encendre dos leds en prémer un polsador.
Apagar un led en prémer el polsador.
Encendre i apagar un led cada dos segons.
Quina és la funció d'aquesta programació?
Fer girar un motor que està connectat al pin A5
Modificar la velocitat de gir d'un motor connectat al pin A5
Modificar la velocitat de gir d'un motor connectat al pin 3
Girar a velocitat de 100ms un servomotor

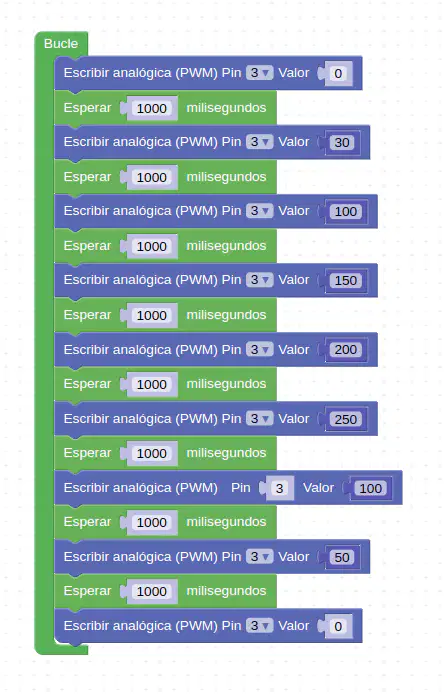

Quina és la funció d'aquesta programació? Suposa que al pin 3 hi ha un led.
Encendre i apagar un led.
Encendre un led progressivament.
Apagar un led progressivament
Encendre i apagar un led progressivament.

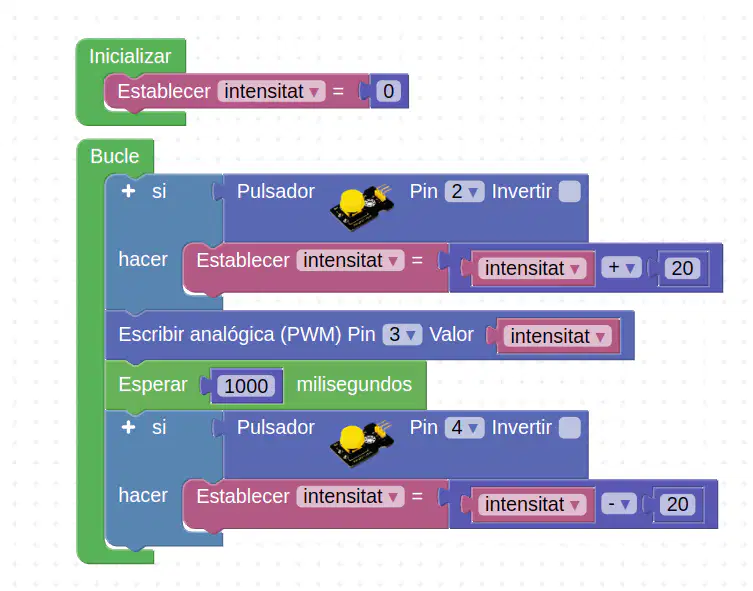

En prémer el polsador del pin4 , el led del (a) (b) d'intensitat

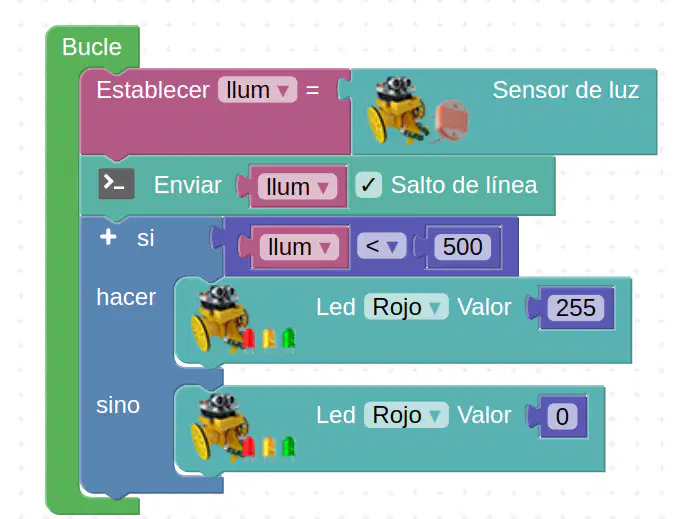

Hem creat una variable anomenada (a) per emmagatzemar els valors llegits pel sensor de llum de la placa (b) Aquests valors els veiem a la consola. Quan el valor de la llum és (c) que 500 el led vermell estarà apagat.
Aquest programa el podriem utilitzar per (a)

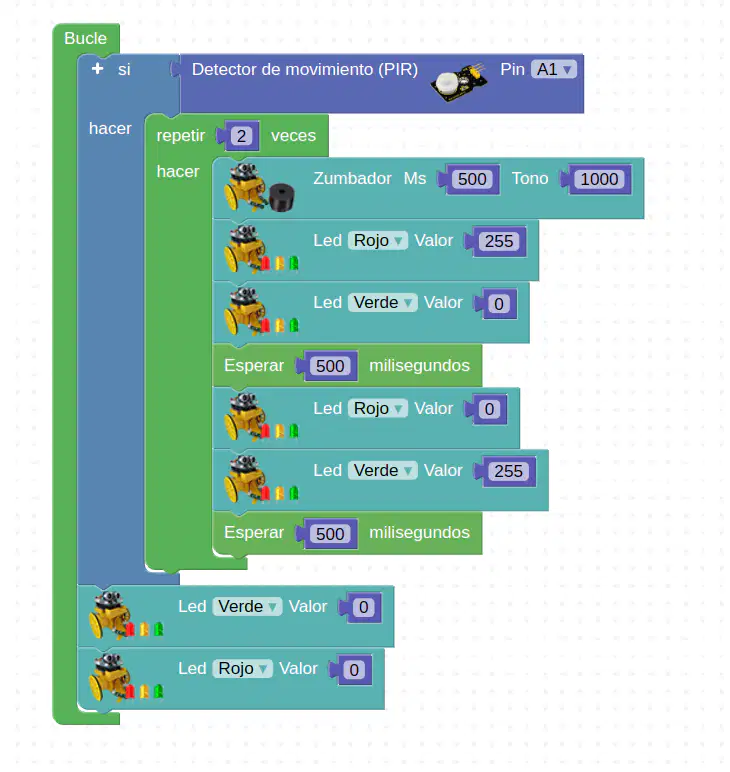

Al pin A1, que és un (a) hem posat un sensor PIR de moviment. Si detecta moviment, es repeteix (b) vegades una seqüència de llums i sona un brunzidor.
Encesa primer del (c) , séspera mig segon i s'apaga per encendre el (d) . S'espera un segon i es repeteix el bucle. Després (e) els dos leds.
