WorksheetsIntroduction to Implantation and Plan Recognition
Total questions: 16
Worksheet time: 8mins
Dans le bâtiment, qu’est-ce que l’« implantation » signifie principalement ?
Dessiner les façades du bâtiment
Passer du plan au terrain en matérialisant les limites du projet
Peindre les murs porteurs
Choisir les couleurs des toitures
Lors du piquetage, la zone délimitée autour de la future construction doit être élargie de combien environ ?
10 m
1 m
50 cm
5 m

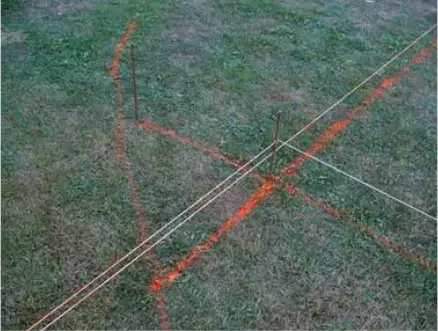

Quel est l’objectif principal de relier les jalons par des cordeaux avant le traçage au sol ?
Décorer le chantier
Faire des vérifications de dimensions
Empêcher l’accès au terrain
Mesurer la profondeur de fondations

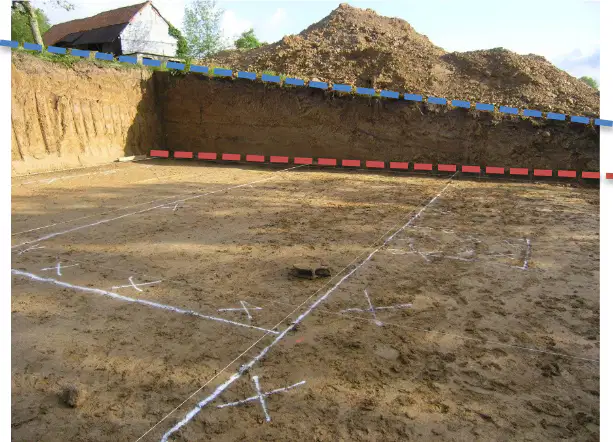

Qui réalise le décapage et avec quel outil de mesure peut-on mettre la zone à niveau ?
Le maçon, avec une règle
Le terrassier, avec un laser
L’électricien, avec un mètre
Le charpentier, avec une équerre
Le niveau de l’égout sert de guide pour quoi ?
Le futur niveau de la construction
La hauteur des fenêtres
La longueur des cordeaux
La couleur de la peinture
Pour mettre en place des chaises d’implantation, quel matériau sert à tendre les alignements entre les piquets ?
Cordeau
Plan du projet
Décamètre
Pointes
Selon le mode opératoire, quelle est la première action à réaliser avant de positionner les piquets et le cordeau ?
Mesurer 7 m avec le décamètre
Repérer sur le plan l’alignement de référence
Planter directement les chaises
Tracer la façade finie au sol

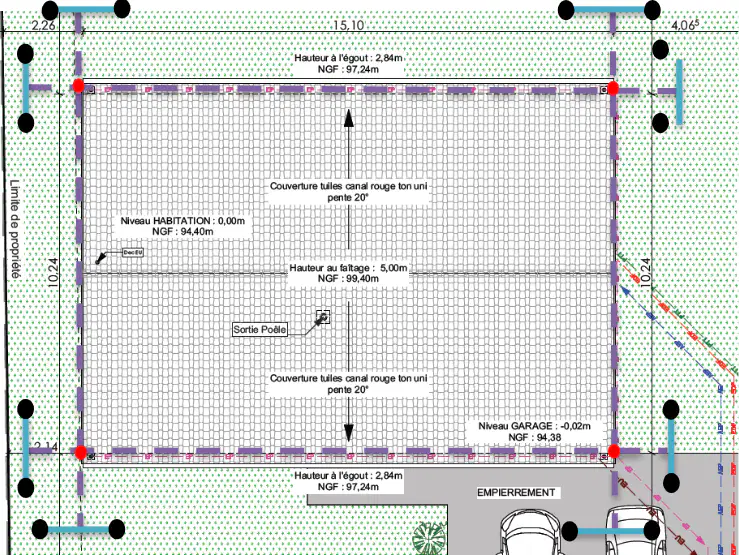

On doit placer les chaises à une distance minimale en recul de la construction. Quelle est cette distance indiquée dans la procédure ?
50 cm
1 m
3 m
7 m

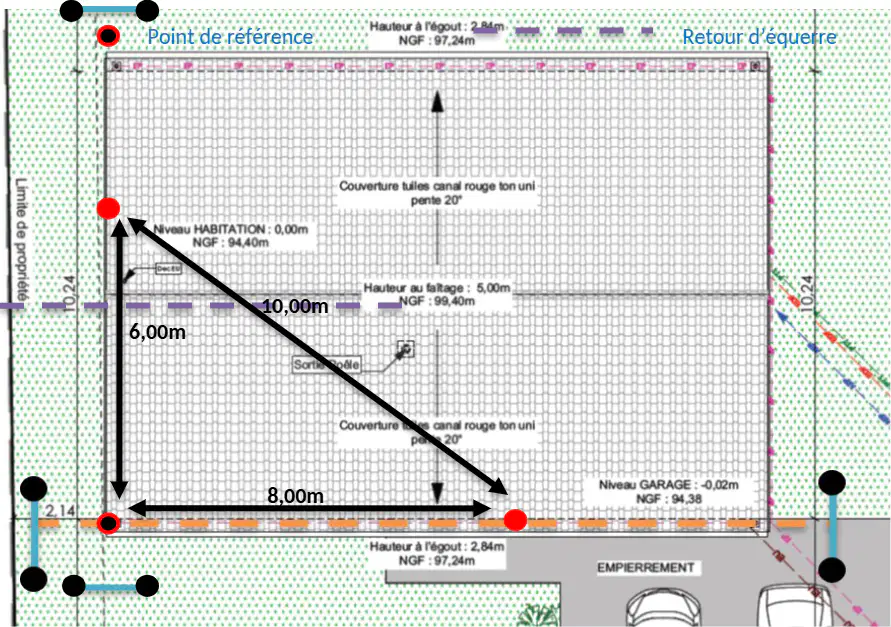

Sur le schéma d’implantation, si une façade mesure 8,00 m et l’autre 6,00 m, quelle devrait être la diagonale pour assurer l’équerre selon la règle du 3-4-5 ?
10,00 m
12,00 m
7,00 m
9,00 m
Après avoir établi le premier angle droit, comment doit-on positionner les autres chaises selon la consigne ?
En se basant toujours sur l’angle de référence
En traçant chaque angle au hasard
En mesurant uniquement les diagonales
En posant les chaises sans vérifier l’équerre
Quelle propriété des diagonales d’un rectangle permet de vérifier que les angles sont bien à 90° ?
Elles sont parallèles
Elles ont la même longueur
Elles sont perpendiculaires aux côtés
Elles sont courbes
Où place-t-on les chaises par rapport à la construction ?
À l’intérieur des murs
Au centre du bâtiment
À l’extérieur, 1,00 m minimum
Sur le toit
Les chaises permettent notamment :
Le transport des briques
La fixation des cordeaux
Le chauffage du chantier
Le stockage des outils
Quel symbole indique une mauvaise situation d’angle dans l’illustration ?
Une étoile brillante
Un avertissement rouge
Un cœur
Un triangle vert
Quelle unité de mesure est visible entre certains murs (par exemple 7,38) ?
Centimètres
Kilomètres
Mètres
Pouces

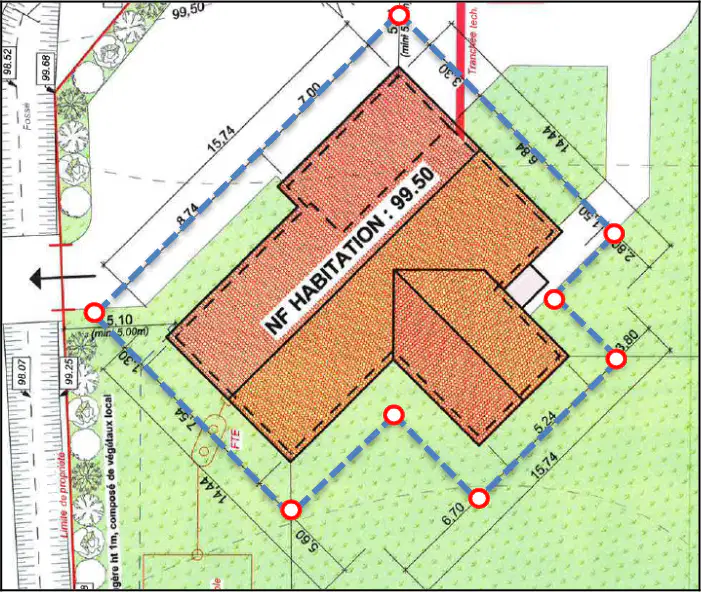

Quelle séquence décrit correctement l’implantation sur ce plan ?
Dessiner un toit, puis colorier les fenêtres
Repérer les murs porteurs, placer les chaises, tracer les cordeaux
Mesurer l’épaisseur des meubles, peindre en bleu
Effacer toutes les cotes
