WorksheetsB6 THIẾT KẾ LẮP ĐẶT
Total questions: 46
Worksheet time: 2hrs 18mins
Loại relay nào bảo vệ động cơ quay sai chiều?
Relay nhiệt
Relay dòng rò
Relay thấp áp
Relay đảo pha
Relay bảo vệ chạm đất hoạt động theo nguyên lý nào?
Dòng điện pha bằng không
Tổng dòng điện đi ra từ nguồn bằng không
Dòng điện vượt quá dòng định mức
Điện áp không đối
Tác hại điển hình của hiện tượng mất pha là : Chọn 2 đáp án đúng nhất.
Tăng điện áp đột ngột
Làm thiết bị điện tử ngắt
Gây chạm đất
Làm động cơ ba pha cháy
Điền từ còn thiếu vào chỗ trống:
1) Bảo vệ ngắn mạch yêu cầu thời gian tác động rất (a) .
Điền từ còn thiếu vào chỗ trống:
2) Bảo vệ dòng rò sử dụng biến dòng (a) hoặc CВСТ.
Điền từ còn thiếu vào chỗ trống:
3) Bảo vệ quá dòng còn được gọi là bảo vệ (a) .
Một rơle bảo vệ dòng điện loại Mikro được lập trình để cắt khi dòng điện vượt quá 150% giá trị định mức. Nếu dòng tải bình thường là 100 A, thì ngưỡng cát của rơle là bao nhiêu?
100 A
150 A
170 A
120 A
Nếu một rơle bảo vệ có thông số: ngưỡng tác động 150 A, thời gian trễ 0,2 giây. Khi dòng điện đạt 200 A trong 0,1 giây thì rơle sẽ:
Tác động sau 0,1 s nữa
Tác động ngay
Không tác động
Chỉ báo tín hiệu cảnh báo
Khi thiết kế hệ thống bảo vệ cho một động cơ công suất lớn. Ngoài bảo vệ quá tải và ngắn mạch, cần thêm bảo vệ nào sau đây?
Bảo vệ điện áp cao
Bảo vệ công suất phản kháng
Bảo vệ mất pha và lệch pha
Bảo vệ chênh lệch áp
Trong giai đoạn đầu của sự hình thành sét, dòng điện chuyển động xuống đất gọi là gì?
Dòng phát xạ
Tiên đạo
Dòng phản xạ
Dòng sét chính
Phát biểu đúng hay sai: Sóng điện áp sét có dạng xung kích, thời gian đầu sóng thường từ 2-4 µs.
Đúng
Sai
Các phát biểu sau đúng hay sai:
1) Sóng điện áp sét có dạng xung kích, thời gian đầu sóng thường từ 2 - 4 μs
Đúng
Sai
2) Hiệu ứng nhiệt của sét mạnh đến mức có thể làm nóng nước biển tới 100 độ C trong 1 giây.
Sai
Đúng
3) Đối với công trình cao trên 20 mét, cần dùng phương pháp hình cầu lăn để xác định vị trí lắp bộ phận thu sét.
Sai
Đúng
Biên độ cực đại của dòng điện sét thường lấy khoảng nào để tính toán?
200-500 kA
5-20 kA
20-80 kA
50-150 kA
Một hệ thống nối đất sử dụng cọc thép góc với điện trở mỗi cọc là 60 Ω. Hệ số sử dụng điện cực n = 0,6. Cần đạt điện trở hệ thống là 5 Ω.
1) Số cọc tối thiểu cần dùng là: (a) cọc
Trong thiết kế hệ thống chống sét, tại sao phải nối đất kim thu sét với hệ thống nối đất của công trình?
Để tăng điện áp làm việc thiết bị
Để tiết kiệm chi phí vật liệu nối đất
Để giảm trở kháng tổng khi sét đánh
Để tăng cường dòng điện vào công trình
Điền từ thích hợp vào chỗ trống:
1) Đối với hệ thống nổi đất chống sét theo tiêu chuẩn TCXDVN 46:2007, điện trở nối đất yêu cầu thường không được vượt quá (a) Ω
Trong một hệ thống chống sét trực tiếp, dây thoát sét phải được lắp đặt theo hướng nào để đạt hiệu quả cao nhất?
Dọc theo phương ngắn nhất xuống đất
Theo hướng gió thổi chính
Nối vòng quanh công trình
Nằm ngang theo mái tòa nhà
Thiết bị sử dụng ZCT để bảo vệ:
Quá áp
Dòng rò
Chạm đất
Mất pha
Thời gian tồn tại của một lần phóng điện sét thường là:
0,1-0,5 s
1-3 ms
5-10 s
20-80 µs
Kéo thả các tham số vào đúng đặc điểm của chúng:
Thời gian đầu sóng (tđs):
Giá trị đính có thể lên đến 150 KA
Tốc độ tăng nhanh của dòng sét, ảnh hưởng đến cuộn dây máy điện
Khoảng thời gian từ lúc xuất hiện sét đến khi đạt biên độ đỉnh Umax
Tính từ khi xuất hiện sét đến khi điện áp sét giảm còn 0,5 Umax
Kéo thả các tham số vào đúng đặc điểm của chúng:
Biên độ dòng điện sét (Imax):
Giá trị đính có thể lên đến 150 KA
Tốc độ tăng nhanh của dòng sét, ảnh hưởng đến cuộn dây máy điện
Khoảng thời gian từ lúc xuất hiện sét đến khi đạt biên độ đỉnh Umax
Tính từ khi xuất hiện sét đến khi điện áp sét giảm còn 0,5 Umax
Kéo thả các tham số vào đúng đặc điểm của chúng:
Độ dốc đầu sóng (a):
Giá trị đính có thể lên đến 150 KA
Tốc độ tăng nhanh của dòng sét, ảnh hưởng đến cuộn dây máy điện
Khoảng thời gian từ lúc xuất hiện sét đến khi đạt biên độ đỉnh Umax
Tính từ khi xuất hiện sét đến khi điện áp sét giảm còn 0,5 Umax
Kéo thả các tham số vào đúng đặc điểm của chúng:
Thời gian toàn sóng (ts):
Giá trị đính có thể lên đến 150 KA
Tốc độ tăng nhanh của dòng sét, ảnh hưởng đến cuộn dây máy điện
Khoảng thời gian từ lúc xuất hiện sét đến khi đạt biên độ đỉnh Umax
Tính từ khi xuất hiện sét đến khi điện áp sét giảm còn 0,5 Umax

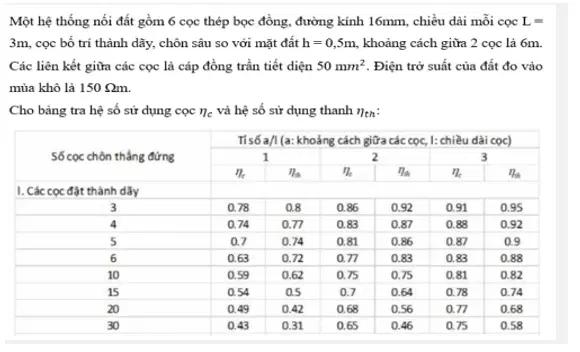

1) Hệ số sử dụng thanh nth tra được là
(a)
hệ số sử dụng cọc nc tra được là :
(a)
Thiết bị nào được sử dụng để bảo vệ quá tải?
UPS
ZCT
MCCB
Đèn báo
Bảo vệ mất pha nhằm mục đích:
Bảo vệ động cơ không bị cháy
Giữ điện áp ổn định
Ngăn động cơ quay ngược
Giảm sụt áp đường dây
Cho sơ đồ nối của relay Mx100:
1) Relay Mx100 sẽ mở tiếp điểm (a) khi mất pha hoặc đảo pha.
Nguyên lý hoạt động của rơ-le bảo vệ chạm đất thường dựa trên những phương pháp nào sau đây? (Chọn 2 đáp án đúng)
Sử dụng biến dòng thứ tự không (ZCT) để phát hiện dòng chạm đất
Dùng điện trở đo giá trị chạm đất
Tự động ngắt sau thời gian trễ
Dựa trên nguyên lý tổng dòng điện 3 pha bằng không
Chọn 2 tham số cơ bản dùng để mô tả sóng dòng điện sét: (Chọn 2 phương án đúng nhất)
Biên độ dòng điện sét Imax
Công suất tổn hao
Độ dốc đầu sóng
Chu kỳ điện áp
Giả sử điện trở suất thực tế của đất là p= 0,5.10^4 Ωcm, hệ số tăng cao Kmax = 1,5.
1) Điện trở suất tính toán ptt = (a) Ωm
Giả sử điện trở suất thực tế của đất là ρ = 0,5×10^4 Ωcm, hệ số tăng cao Kmax = 1,5.
2) Điện trở suất tính toán ptt = (a) Ωcm
Khi thiết kế hệ thống chống sét cho tòa nhà cao tầng, vùng bảo vệ hiệu quả nhất của kim thu sét được xác định dựa trên:
Số lượng dây thoát sét
Bán kính bảo vệ theo độ cao của kim thu sét
Bán kính của vùng ảnh hưởng địa từ
Độ dẫn điện của đất
Kéo thả loại bảo vệ với mô tả tương ứng:
Quá áp:
Khi điện áp vượt mức cho phép
Tổng dòng ra nguồn khác 0, cần dùng 2CT
Động cơ quay sai chiều, không cho phép mở máy
Dòng điện tăng đột biến, cần cắt nhanh (I>>)
Kéo thả loại bảo vệ vào mô tả tương ứng:
Chạm đất
Khi điện áp vượt mức cho phép
Tổng dòng ra nguồn khác 0, cần dùng 2CT
Động cơ quay sai chiều, không cho phép mở máy
Dòng điện tăng đột biến, cần cắt nhanh (I>>)
Gây cháy động cơ ba pha nếu không ngắt
Kéo thả loại bảo vệ vào mô tả tương ứng:
Ngược pha (đảo pha)
Khi điện áp vượt mức cho phép
Tổng dòng ra nguồn khác 0, cần dùng 2CT
Động cơ quay sai chiều, không cho phép mở máy
Dòng điện tăng đột biến, cần cắt nhanh (I>>)
Gây cháy động cơ ba pha nếu không ngắt
Kéo thả loại bảo vệ vào mô tả tương ứng:
Ngắn mạch
Khi điện áp vượt mức cho phép
Tổng dòng ra nguồn khác 0, cần dùng 2CT
Động cơ quay sai chiều, không cho phép mở máy
Dòng điện tăng đột biến, cần cắt nhanh (I>>)
Gây cháy động cơ ba pha nếu không ngắt
Kéo thả loại bảo vệ vào mô tả tương ứng:
Mất pha
Khi điện áp vượt mức cho phép
Tổng dòng ra nguồn khác 0, cần dùng 2CT
Động cơ quay sai chiều, không cho phép mở máy
Dòng điện tăng đột biến, cần cắt nhanh (I>>)
Gây cháy động cơ ba pha nếu không ngắt
Trình tự đúng của các bước tính toán hệ thống nối đất là gì?
Bước 1:
Bước 2:
Bước 3:
Bước 4:
Bước 5:
Bước 6:
B1: Khảo sát đo điện trở suất của đất tại nơi cần thi công, B2: Tính toán điện trở của 1 cọc, B3: Tính điện trở của hệ thống cọc, B4: Xác định điện trở của cáp nối cọc, B5: Xác định điện trở nối đất của cáp nối các cọc, B6: Xác định điện trở nối đất của toàn hệ thống
B1: Khảo sát đo điện trở suất của đất tại nơi cần thi công, B2: Tính toán điện trở của 1 cọc, B3: Xác định điện trở nối đất của cáp nối các cọc, B4: Xác định điện trở nối đất của toàn hệ thống, B5: Tính điện trở của hệ thống cọc, B6: Xác định điện trở của cáp nối cọc
B1: Khảo sát đo điện trở suất của đất tại nơi cần thi công, B2: Tính toán điện trở của 1 cọc, B3: Tính điện trở của hệ thống cọc, B4: Xác định điện trở nối đất của toàn hệ thống, B5: Xác định điện trở của cáp nối cọc, B6: Xác định điện trở nối đất của cáp nối các cọc
Phát biểu nào sau đây đúng hay sai:
Relay Mikro MX100 được sử dụng để phát hiện mất pha và đảo pha.
Đúng
Sai
Phát biểu nào đúng hay sai:
Relay bảo vệ chạm đất có thể sử dụng 1 ZCT hoặc 3 CT.
Đúng
Sai
Phát biểu nào đúng hay sai:
Bảo vệ dòng rò sử dụng relay nhiệt.
Đúng
Sai
Phát biểu nào đúng hay sai:
Bảo vệ quá dòng là bảo vệ khi điện áp vượt quá mức cho phép.
Đúng
Sai

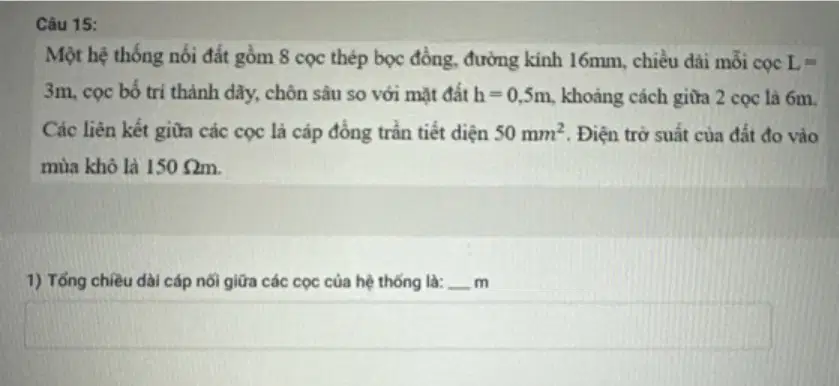

36
42
48
56
