WorksheetsKuis Proses Frais
Total questions: 29
Worksheet time: 15mins
Apa nama lain dari proses freis peripheral?
Slab milling
Face milling
End milling
Slot milling

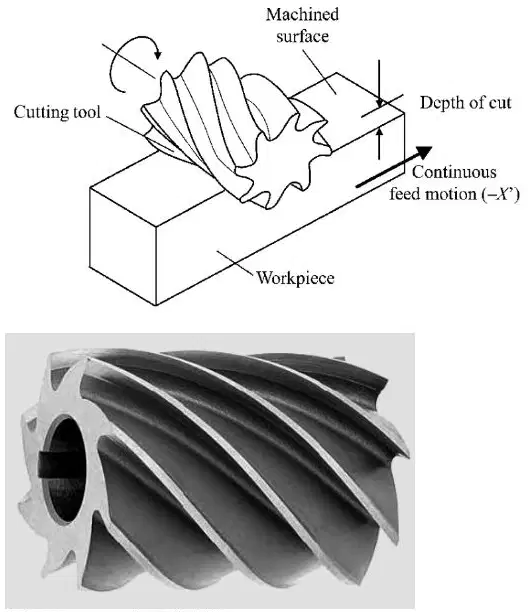

Apa nama proses pemesinan yang menggunakan pahat potong seperti yang ditunjukkan pada gambar di atas?
Slab Milling
Turning
Drilling
Grinding
Pada proses freis muka (Face Milling), bagaimana posisi sumbu putar pahat terhadap permukaan benda kerja?
Sejajar dengan permukaan benda kerja
Tegak lurus terhadap permukaan benda kerja
Miring 45 derajat terhadap permukaan benda kerja
Tidak berhubungan dengan permukaan benda kerja
Permukaan hasil proses freis muka dihasilkan oleh bagian mana dari pahat?
Hanya oleh ujung pahat
Hanya oleh selubung pahat
Oleh ujung dan selubung pahat
Oleh gagang pahat saja
Pahat frais dapat melakukan penyayatan pada benda kerja dengan berbagai bentuk. Apa yang menentukan bentuk penyayatan tersebut?
Jenis pahat yang digunakan
Kecepatan mesin
Warna benda kerja
Ukuran ruangan kerja
Apa saja tiga jenis mesin frais yang digunakan dalam proses pemesinan menurut materi di atas?
Column and knee milling machines, Bed type milling machines, Special purposes
Mesin bubut, Mesin bor, Mesin gerinda
Mesin frais vertikal, Mesin frais horizontal, Mesin frais universal
Mesin CNC, Mesin manual, Mesin otomatis
Mengapa mesin frais tipe bed banyak digunakan pada perusahaan manufaktur?
Karena tenaga mesin yang besar dan produktivitas tinggi
Karena mudah dipindahkan
Karena hanya membutuhkan sedikit perawatan
Karena ukurannya kecil
Mengapa mesin frais khusus tidak memerlukan seting yang rumit?
Karena mesin ini dirancang untuk produktivitas/duplikasi tinggi
Karena mesin ini hanya digunakan untuk satu jenis pekerjaan
Karena mesin ini tidak menggunakan listrik
Karena mesin ini tidak memiliki spindel
Mengapa pahat frais memiliki bentuk yang rumit dibandingkan dengan pahat bubut?
Karena terdiri dari banyak gigi potong
Karena terbuat dari bahan yang berbeda
Karena digunakan untuk memotong logam keras saja
Karena ukurannya lebih besar
Standar ISO untuk pahat sisipan mengatur hal-hal berikut, kecuali:
Bentuk sisipan
Sudut potong
Warna pahat
Toleransi bentuk

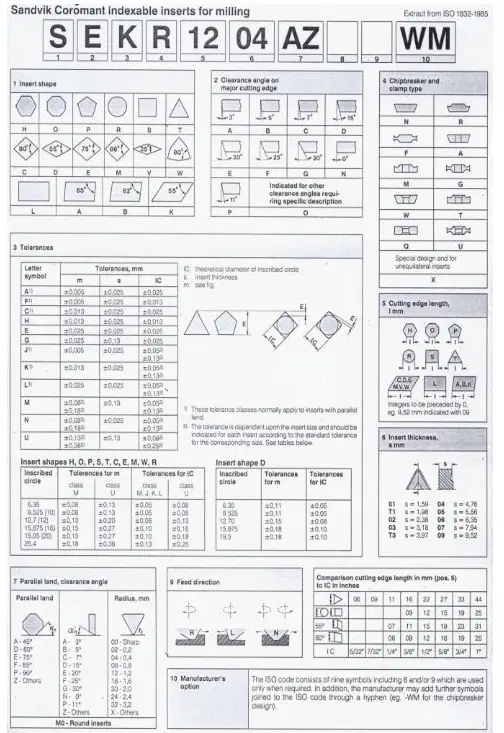

Apa arti dari huruf "S" pada kode pahat sisipan ISO untuk freis (milling)?
Bentuk segitiga
Bentuk bulat
Bentuk persegi
Bentuk segi enam
Manakah dari berikut ini yang merupakan arti dari simbol "K" pada kode pahat sisipan ISO untuk freis?
Clearance angle 0°
Clearance angle 7°
Clearance angle 11°
Clearance angle 15°
Jelaskan mengapa penting untuk memahami standar ISO pada pahat sisipan freis dalam proses produksi.
Agar dapat memilih warna pahat yang sesuai
Untuk memastikan pahat sesuai dengan spesifikasi mesin dan hasil pemotongan yang diinginkan
Supaya dapat menghemat biaya produksi
Agar dapat menggunakan pahat untuk semua jenis material tanpa penggantian
Bagian apa yang berfungsi untuk menempatkan pasak pada arbor mesin frais horisontal?
Spindle nose
Draw bar
Alur pada poros arbor
Bearings
Apa nama alat yang digunakan untuk memegang pahat freis ujung (end mill)?
Chuck
Tool holder
Offset boring head
Collet
Mengapa kepala bor (offset boring head) disebut demikian?
Karena dapat digunakan untuk semua jenis pahat
Karena jarak antara ujung pahat terhadap sumbu bisa diubah-ubah
Karena hanya digunakan untuk proses chamfering
Karena memiliki bentuk yang bulat sempurna
Jelaskan perbedaan antara ragum yang dipasang langsung pada meja mesin freis dan ragum yang diletakkan pada meja sinus!
Ragum langsung hanya untuk benda lurus, ragum pada meja sinus untuk benda bersudut
Ragum langsung untuk benda bulat, ragum pada meja sinus untuk benda persegi
Ragum langsung untuk benda kecil, ragum pada meja sinus untuk benda besar
Ragum langsung untuk benda keras, ragum pada meja sinus untuk benda lunak
Apa fungsi utama dari meja putar (Rotary Table) pada mesin frais?
Untuk memotong benda kerja menjadi dua bagian
Untuk mengatur sudut dan membuat bentuk melingkar pada benda kerja
Untuk mengasah permukaan benda kerja
Untuk membersihkan mesin frais
Mengapa penting menggunakan klem yang sesuai pada proses frais?
Agar proses pemotongan lebih cepat
Untuk memastikan benda kerja tetap stabil dan aman selama proses pengerjaan
Supaya mesin tidak bergetar
Agar operator tidak perlu mengawasi mesin
Pada mesin freis, apa yang dimaksud dengan "n"?
putaran poros utama; rpm
kecepatan makan; mm/putaran
diameter luar; mm
jumlah gigi (mata potong)
Kecepatan penghasilan geram (Z) pada proses freis dapat dihitung dengan rumus:
Z = vf . a . w / 1000
Z = πdn / 1000
Z = lw / vf
Z = vf / z.n
Mengapa energi spesifik diperlukan dalam operasi pemesinan?
Untuk mengetahui kebutuhan energi dalam proses pemesinan
Untuk menentukan jumlah gigi pada pahat
Untuk mengukur diameter luar benda kerja
Untuk menghitung kecepatan putaran mesin
Mengapa analisis penentuan parameter proses freis yang optimum menjadi rumit?
Karena jenis mesin freis dan pahat yang bervariasi
Karena mesin freis hanya bisa digunakan untuk satu jenis material
Karena proses freis tidak memerlukan perencanaan
Karena semua material memiliki energi spesifik yang sama
Apa yang dimaksud dengan proses frais datar/rata (surface milling atau slab milling)?
Proses frais dengan sumbu pahat tegak lurus terhadap permukaan benda kerja
Proses frais dengan sumbu pahat sejajar terhadap permukaan benda kerja
Proses frais dengan pahat berbentuk bulat
Proses frais dengan benda kerja diputar
Perhatikan gambar berikut. Bagian manakah yang berfungsi sebagai pemegang pahat frais pada proses frais rata?
Workpiece
Milling machine spindle
Arbor
Plain milling cutter
Pada proses pengasaran (roughing) freis, pahat yang sebaiknya dipilih adalah...
Pahat dengan gigi kecil dan kecepatan potong tinggi.
Pahat dengan gigi besar dan kecepatan potong minimal.
Pahat dengan gigi kecil dan kecepatan potong minimal.
Pahat dengan gigi besar dan kecepatan potong maksimal.
Pada proses freis, berapakah kecepatan potong (cutting speed) yang direkomendasikan untuk aluminium menggunakan pahat HSS pada proses roughing dengan plain milling cutters?
400 to 1,000 sfpm
100 to 200 sfpm
25 to 100 sfpm
50 to 75 sfpm
Sebutkan salah satu alat potong yang digunakan dalam proses freis berdasarkan gambar!
Shell end mill
Tang potong
Bor spiral
Gergaji tangan
Jika laju penghilangan material (MRR) dihitung dengan rumus MRR = (f)(d)(v), dan diketahui f = 100 mm, d = 3,13 mm, serta v = 500 mm/menit, berapakah nilai MRR?
156.500 mm³/menit
15.650 mm³/menit
1.565 mm³/menit
156.500 cm³/menit
