WorksheetsKUIS DASAR-DASAR KONSTRUKSI
Total questions: 16
Worksheet time: 7mins
Bagaimana perasaanmu hari ini ?
Yang dimaskud skala 1 : 100 adalah
Setiap 1 cm di gambar mewakili 100 cm (1 meter) di dunia nyata
SALAH
gambar di samping merupakan simbol material Pasir
SALAH
Pada Gambar Huruf J merupakan Aanstampeng
SALAH
Sloof berfungsi untuk menyalurkan beban secara vertikal
SALAH
Ukuran urugan pasir adalah 80 cm x 30 cm berdasarkan detail dimensi pada gambar
SALAH
Pondasi adalah bagian terendah dari bangunan atau struktur sipil yang bersentuhan langsung dengan tanah dan berfungsi untuk memindahkan atau menyalurkan beban dari struktur atas ke tanah dasar secara aman.
SALAH
Berapa diameter maksimum batu kali yang digunakan dalam pondasi?
10-15 cm
15-25 cm
25-35 cm
35-45 cm
Apa saja aplikasi penggunaan kerikil dalam konstruksi?
A. Beton struktural
B. Lapisan pondasi jalan
C. Baik A maupun B
D. Tak satu pun dari hal di atas
Apa saja kriteria stempel Aanstampeng?
Ukuran: 5-10 cm
Jenis: Batuan keras
Bentuk: Potongan tidak beraturan
Kekuatan: Tidak mudah hancur
Gambar teknik adalah bahasa komunikasi dalam dunia teknik yang berbentuk
Tulisan
Gambar
Simbol
Angka
Denah rumah merupakan gambar tampak dari arah
Depan
Atas
Samping
Bawah
Struktural vertikal pada bangunan yang berfungsi utama sebagai penyalur beban dari struktur atas seperti atap, lantai, dan dinding menuju pondasi di bawahnya
(a)
Teknik menggambar perspektif di mana objek dilihat dari sudut pandang dengan satu titi hilang di garis horizon yang menjadi fokus utama gambar.
Prespektif 1 titik hilang
Prespektif 2 titik hilang
Prespektif 3 titik hilang

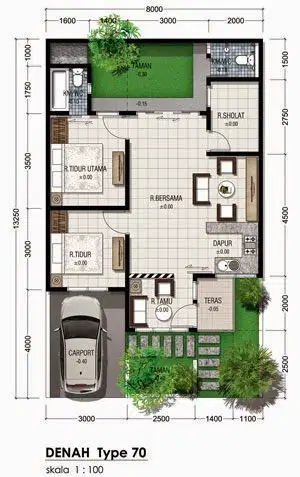

Dari gambar denah tersebut Ruang apa yang memiliki ukuran 2,00 m x 2,75 m
(a)
Bagaimana Anda akan memanfaatkan pengetahuan dan keterampilan yang Anda pelajari di sekolah untuk meraih cita-cita di masa depan?
