WorksheetsCablejat i connexions en equips
Total questions: 32
Worksheet time: 16mins
Quina és la funció principal d'un desoldador?
Soldar components electrònics.
Retirar la soldadura dels components electrònics de les plaques de circuit imprès.
Connectar cables elèctrics.
Escalfar el circuit imprès.
Eliminar l'òxid i la bruticia dels components
Què s'ha de fer abans d'aplicar l'estany en la tècnica de soldadura tova?
Escalfar el desoldador
Fer net el soldador amb alcohol
Utilitzar una lupa-flexo
Raspar la superfície amb una lija
Estanyar prèviament les puntes dels cables a soldar
Com s'anomena la tècnica de muntar una puntera a un cable?
Soldadura de components electrònics en una placa de circuit imprès
Disseny d'una placa PCB
Instal·lació de cables submarins
Disseny de circuits elèctrics
Crimpat d'un terminal
Què hem d'aprendre en aquest tema?
Els tipus de cables submarins
Els diferents tipus de periferics que té l'ordinador
El material, eines i equip necessari per al muntatge i ensamblatge d'equips elèctrics i electrònics
Els passos per a la soldadura dura
Els circuits elèctrics d'una placa de circuit imprès
Quina eina s'utilitza per pelar cables esmaltats elèctrics?
Pelacables
Pelamangueres
Pinça pelacables
Peladora elèctrica de fils esmaltats
Crimpadora
Quin element s'utilitza per protegir els cables i evitar danys externs?
Fundes i malles protectores
Pintura plàstica especial per a cables
Cinta helicoïdal
Sistemes de identificació del cablejat
Brides
Quin material s'utilitza principalment en el procés de soldadura tova?
Decapant
Soldador
Estany
Electrodes
Adhesiu

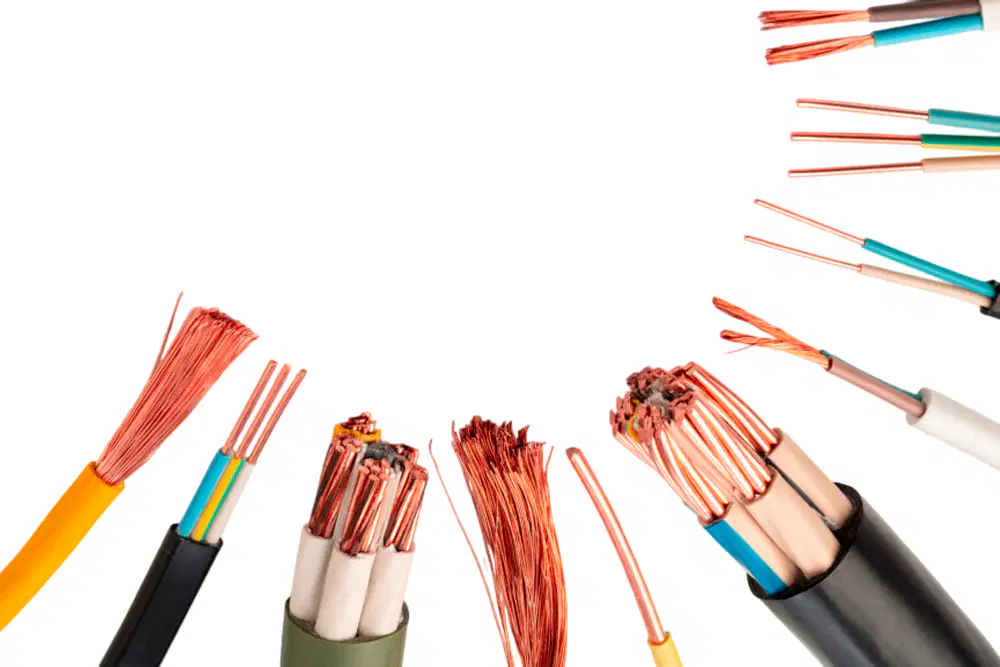

Quina és la secció comercial d'un cable elèctric?
0,5 mm², 0,75 mm², 1 mm², 1,5 mm², 2,5 mm², etc.
5 mm², 7 mm², 10 mm², 15 mm², 25 mm², etc.
0,1 mm², 0,2 mm², 0,3 mm², 0,4 mm², etc.
1 mm², 2 mm², 3 mm², 4 mm², 5 mm², etc.
0,5 a 4 mm², en passes de 0,1 mm²
Quina és la funció principal dels cables esmaltats?
Evitar un excés de corrent
Connectar circuits electrònics
Proporcionar flexibilitat als cables
Evitar curtcircuits
Identificar el primer cable
Com s'indica el calibre dels cables esmaltats?
Segons la seva longitud
Segons la seva secció
Segons el seu color
Segons el seu material
Segons el seu diàmetre expressat en mil·límetres
Quin és el material principal del nucli dels cables de fibra òptica?
Coure
Plàstic
Vidre
Alumini
Fibra vegetal
Quins són els dos tipus de cables de fibra òptica?
Monomode i multimode
Vidre i plàstic
Alta velocitat i baixa velocitat
Llum i so
Coaxial i multipolar
Què significa l'acrònim PCB?
Practic Circuit Board
Primary Circuit Board
Printed Circuit Board
Power Circuit Board
Plastic Circuit Board
Quin material s'utilitza per fabricar les plaques base en un circuit imprès?
Resines i fibra de vidre
Plàstic i alumini
Vidre i coure
Resines de plàstic i goma
Resines i fibra de carboni
Quina és la funció principal de les tisores pelacables?
Tallar cables coaxials
Crimpar terminals
Ajustar la profunditat de tall
Connectar cables elèctrics
Pelar cables multipolars amb facilitat
Què és un material termoretràctil?
Un material que s'expandeix amb la calor
Un material que es retreu i s'encongeix amb la calor
Un material que es manté igual amb la calor
Un material que es fon amb la calor
Un material que produeix calor si se'l connecta al corrent elèctric

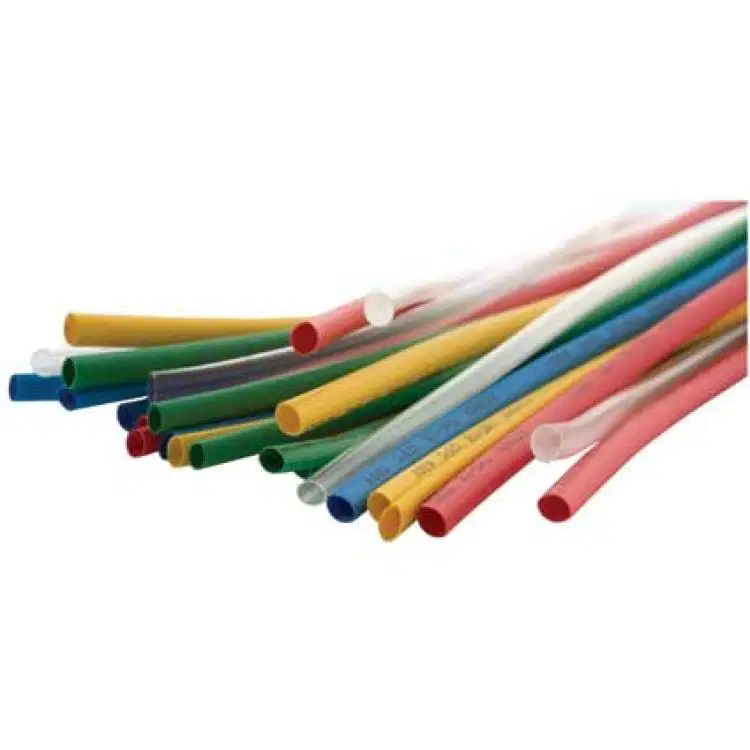

Quina és la funció principal dels tubs termoretràctils?
Fer derivacions de conductors en forma de T o Y
Connectar elèctricament dos cables diferents
Evitar la entrada de pols i humitat en el seu interior
Connectar cables a una font d'energia
Cobrir empalmes entre conductors elèctrics i terminals per evitar curtcircuits
Quin percentatge del seu tamany original es retreu un element termoretràctil?
Entre un 10% i un 50%.
Entre un 20% i un 80%.
Entre un 30% i un 70%.
Entre un 40% i un 90%.
Més del 100%
Quin d'aquests tèrminals és de tipus "faston"?
El primer
El segon
El tercer i el quart
El cinquè
El primer, el tercer i el quart
Quin d'aquests tèrminals és de tipus forquilla?
El primer
El segon
El tercer i el quart
El cinquè
El primer, el tercer i el quart
Quin d'aquests tèrminals és de tipus trau o forat?
El primer
El segon
El tercer i el quart
El cinquè
El primer, el tercer i el quart
Quina és la diferència principal entre aquests tres tipus de terminals?
La funció
El sistema de crimpat
El color
L'aïllament
El material de fabricació
Quines són les parts principals d'un born enchufable?
La base i el cable
El circuit i el cable
La femella i el mascle
La placa i el tornavís
La PCB i el terminal
Què permeten fer els connectors cable-cable?
Permeten connectar dos grups de cables mitjançant una connexió fixa
Permeten connectar cables exclusivament per a circuits de baixa tensió
Permeten connectar cables directament a la placa sense cap intermediari
Permeten connectar dos grups de cables mitjançant una connexió aèria
Permeten connectar cables elèctris a cables òptics
Quina és la finalitat dels connectors d'aplicació?
Connectar una placa amb un cable extern
Connectar un element extern mitjançant una clavilla estandarditzada
Generar electricitat
Emmagatzemar dades
Subministrar energia elèctrica als electrodomèstics
Quin és el propòsit principal dels connectors USB i jock d'àudio per a plaques de circuit imprès?
Facilitar la ventilació dels equips on s'ha instal·lat
Proporcionar alimentació elèctrica als dispositius
Connectar dispositius externs a l'equip mitjançant cables amb clavilles adequades
Reduir el consum d'energia dels dispositius
Millorar la velocitat de transmissió de dades
Què és la soldadura blana?
Una tècnica per fer connexions elèctriques temporals
Un mètode per a crimpar components a una PCB
Un procés per eliminar components de les plaques de circuit imprès
Una tècnica per fer connexions elèctriques duradores i definitives
Un mètode per refrigerar els circuits elèctrics

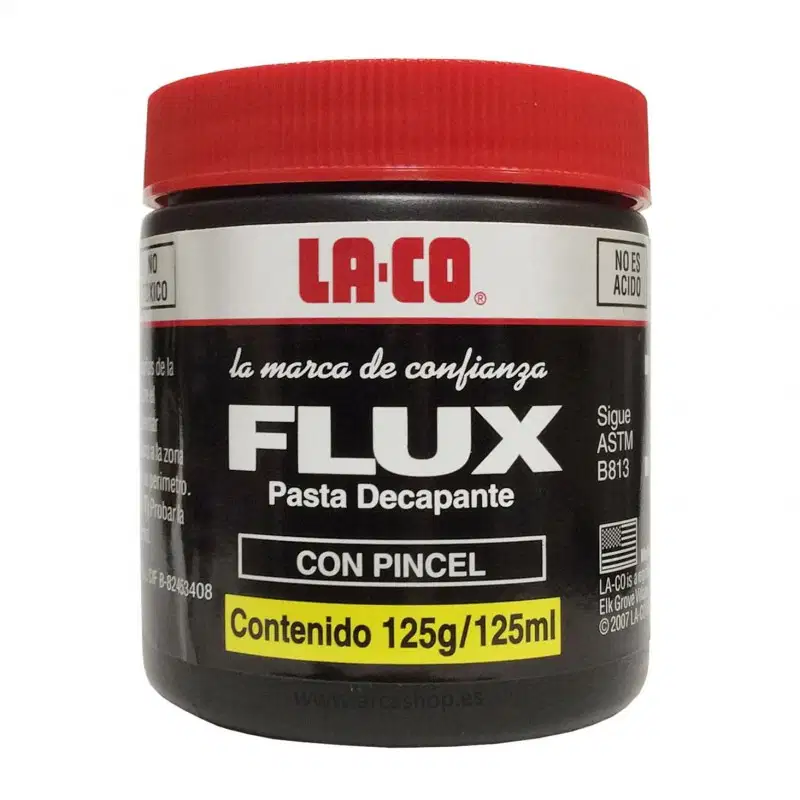

Què és un decapant i quina és la seva funció principal?
Un material que s'utilitza per netejar superfícies de vidre
Un tipus de soldador elèctric
Un dispositiu per escalfar metalls
Una solució que elimina l'òxid i les impureses del metall per facilitar l'aplicació de l'estany
Un adhesiu per a unir peces metàl·liques
Quina és la funció principal d'un soldador elèctric d'estany?
Tallar metalls.
Refredar el metall després de soldar
Polir superfícies metàl·liques.
Fondre l'estany en el punt a soldar
Extreure l'estany
Quina és la funció del suport de soldador?
Escalfar el soldador abans d'usar-lo.
Netejar la punta del soldador de restes d'estany.
Emmagatzemar el soldador quan no s'utilitza.
Refredar el soldador després d'usar-lo.
Subjectar el soldador i evitar que cremi la taula o altres objectes
Quina és la funció del fregall metàl·lic que es veu a l'imatge?
Escalfar el soldador abans d'usar-lo.
Netejar la punta del soldador de restes d'estany.
Emmagatzemar el soldador quan no s'utilitza.
Refredar el soldador després d'usar-lo.
Subjectar el soldador i evitar que cremi la taula o altres objectes
Els suports de soldador poden tenir fregall o esponja, quines avantatges té el fregall?
No refreda tant la punta
És més ràpid
No necessita aigua
Fa més net
Ajuda a soldar millor
