WorksheetsRefleksi_M13 PLTA 2024 Konversi
Total questions: 30
Worksheet time: 5mins
Berdasarkan definisi yang diberikan, apa fungsi utama PLTA dalam sistem energi?
Mengubah energi panas air menjadi energi listrik
Mengubah energi potensial dan kinetik air menjadi energi listrik
Menyimpan energi listrik dalam bentuk energi kimia air
Mengubah energi listrik menjadi energi mekanik pada turbin
Urutkan tahapan dasar proses konversi energi pada PLTA yang benar menurut materi: air dimanfaatkan untuk memutar turbin, turbin menggerakkan generator, dan listrik dihasilkan.
Air memutar turbin → generator bergerak → listrik dihasilkan
Generator bergerak → air memutar turbin → listrik dihasilkan
Listrik dihasilkan → turbin memutar air → generator bergerak
Air memutar generator langsung → turbin menghasilkan listrik
Komponen utama yang biasanya ada pada PLTA menurut materi adalah mana saja? Pilih semua yang benar.
Bendungan untuk menyimpan air
Pipa pesat untuk menyalurkan air ke turbin
Panel surya untuk menangkap energi matahari
Turbin dan generator
Saluran transmisi untuk menyalurkan listrik
Merujuk ilustrasi bendungan pada gambar, komponen visual mana yang paling merepresentasikan peran ‘pipa pesat’ dalam PLTA sebagaimana dijelaskan?
Semburan air yang turun melalui bukaan di dinding bendungan menuju turbin
Logo roda gigi di sisi bendungan sebagai simbol generator
Bunga-bunga di tepi sungai yang menandakan lingkungan sekitar
Gunung di latar belakang yang menandakan lokasi PLTA
Perhatikan skema PLTA: air dari kolam tando mengalir melalui terowongan dan pipa pesat menuju turbin. Perubahan bentuk energi apa yang dominan terjadi saat air bergerak dari reservoir menuju turbin sebelum mengenai sudu turbin?
Energi potensial gravitasi menjadi energi kinetik aliran
Energi listrik menjadi energi panas
Energi kimia menjadi energi potensial
Energi termal menjadi energi listrik
Dalam operasi PLTA, turbin berfungsi mengubah jenis energi tertentu menjadi bentuk lain. Pernyataan yang tepat adalah:
Turbin mengubah energi mekanik menjadi energi kimia
Turbin mengubah energi kinetik aliran air menjadi energi mekanik putar
Turbin mengubah energi listrik menjadi energi potensial air
Turbin mengubah energi panas menjadi energi listrik
Generator pada PLTA bekerja berdasarkan proses induksi elektromagnetik. Output langsung dari generator adalah:
Energi mekanik pada poros
Energi potensial gravitasi air
Energi listrik keluaran P (kW)
Energi termal pada pipa pesat
Rumus daya teoritis PLTA diberikan P = 9,8 · H · Q. Jika H dinaikkan dua kali lipat sementara Q tetap, bagaimana pengaruhnya terhadap P?
P tetap karena Q tidak berubah
P berkurang setengah karena H dan Q berbanding terbalik
P meningkat dua kali lipat karena P berbanding lurus dengan H
P meningkat empat kali lipat karena P berbanding kuadrat dengan H
Rumus P = 9,8 · H · Q menyatakan hubungan linier antara daya dengan head efektif dan debit. Besaran 9,8 paling tepat diartikan sebagai:
Koefisien viskositas air pada 20°C
Percepatan gravitasi yang dikonversi sesuai satuan daya kW
Kerapatan massa air dalam kg/m³
Konstanta empiris pipa pesat terhadap kavitasi
Pilih semua pernyataan yang benar terkait proses konversi energi dalam PLTA berdasarkan uraian materi:
Air pada ketinggian memiliki energi potensial gravitasi karena perbedaan tinggi jatuh efektif (H)
Saat melalui pipa pesat, energi potensial berubah menjadi energi kinetik seiring percepatan aliran (Q)
Generator mengubah energi kinetik air langsung menjadi energi panas
Turbin yang berputar menggerakkan generator untuk menghasilkan energi listrik
Tabung peredam (surge tank) pada skema ditempatkan di jalur pipa pesat menuju turbin. Fungsi utama yang paling terkait dengan penempatannya adalah:
Meningkatkan H dengan menambah ketinggian jatuh
Menstabilkan fluktuasi tekanan dan aliran untuk melindungi sistem
Mengonversi energi listrik balik menjadi energi potensial
Menghilangkan seluruh rugi-rugi head pada pipa
Perhatikan diagram alur komponen PLTA. Tahap awal aliran air yang menyuplai sistem dimulai dari komponen mana? Pilih satu jawaban.
Reservoir
Bangunan pengambilan air
Pipa Pesat (Penstock)
Power House
Urutan yang benar dari komponen kelistrikan setelah energi dihasilkan oleh generator menurut diagram adalah apa?
Generator → Saluran Transmisi → Transformator
Generator → Transformator → Saluran Transmisi
Transformator → Generator → Saluran Transmisi
Saluran Transmisi → Transformator → Generator
Dalam diagram PLTA, komponen mana yang berfungsi sebagai saluran tekanan tinggi yang mengalirkan air dari bangunan pengambilan menuju rumah pembangkit?
Reservoir
Pipa Pesat (Penstock)
Saluran Transmisi
Transformator
Pilih pernyataan yang paling tepat: PLTA aliran sungai langsung (Run-of-river) biasanya beroperasi dengan memanfaatkan aliran sungai tanpa kapasitas penyimpanan besar seperti waduk.
Benar, mengandalkan aliran sungai tanpa penyimpanan besar
Salah, selalu membutuhkan waduk berkapasitas besar
Salah, hanya beroperasi dengan kolam pengatur harian
Salah, merupakan sistem pompan balik dua waduk
Manakah yang termasuk jenis PLTA berdasarkan aliran air?
Aliran sungai langsung (Run of river)
Kolam pengatur (Regulating pond)
Waduk (Reservoir)
Pemompaan (Pumped storage)
Turbin Francis
Dalam sistem pumped storage, energi listrik disimpan dengan cara memompa air ke waduk elevasi lebih tinggi saat beban rendah dan mengalirkannya kembali saat beban puncak. Pernyataan ini...
Benar, memanfaatkan dua waduk pada elevasi berbeda
Salah, karena air hanya mengalir satu arah dari sungai ke turbin
Salah, karena kolam pengatur tidak dapat menyimpan energi
Salah, karena waduk selalu berada pada elevasi yang sama

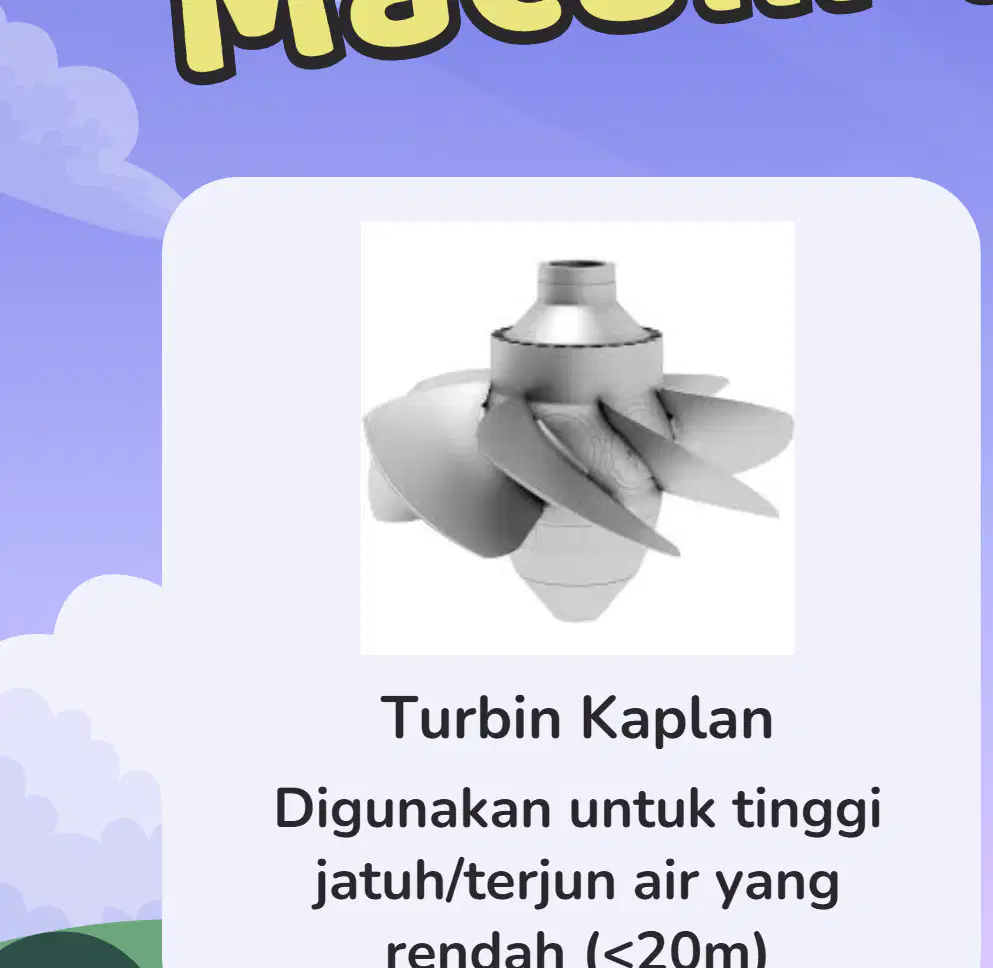

Turbin mana yang paling tepat untuk lokasi dengan head 15 m dan debit besar yang relatif konstan?
Turbin Kaplan
Turbin Francis
Turbin Pelton
Turbin reaksi multi-jet
Sebuah proyek PLTA memiliki head 250 m. Turbin yang paling sesuai menurut rentang yang diberikan adalah...
Kaplan
Francis
Pelton
Turgo
Head di lokasi diukur 350 m. Berdasarkan rentang yang ditampilkan, pilihan turbin yang direkomendasikan adalah...
Kaplan karena efisien di head rendah
Francis karena bekerja di 20–400 m
Pelton karena dirancang untuk head sangat tinggi (>300 m)
Kaplan karena bilahnya dapat diatur
Pernyataan yang benar tentang kolam pengatur (regulating pond) dalam PLTA adalah...
Fasilitas penyimpanan kecil untuk meratakan fluktuasi aliran harian
Waduk besar untuk penyimpanan musiman
Unit turbin yang khusus untuk head tinggi
Sistem pompan yang memindahkan air ke waduk atas
Berdasarkan informasi tentang kelebihan PLTA, manakah pernyataan yang paling tepat?
Biaya pengoperasian dan pemeliharaan PLTA cenderung tinggi karena kompleksitas sistem.
Turbin pada PLTA harus beroperasi terus-menerus tanpa bisa dihentikan sewaktu-waktu.
PLTA merupakan sumber energi terbarukan dan tidak menghasilkan emisi karbon.
PLTA hanya dapat beroperasi ketika permintaan listrik mencapai puncak dan tidak dapat disesuaikan.
Pernyataan berikut menjelaskan fleksibilitas operasi PLTA. Pilih yang benar.
Turbin PLTA dapat dioperasikan atau dihentikan pengoperasiannya kapan saja sesuai kebutuhan sistem.
Turbin PLTA memerlukan jadwal operasi tetap harian dan tidak boleh berubah.
Turbin PLTA hanya bisa dihentikan ketika waduk kosong.
Turbin PLTA tidak memiliki mekanisme penghentian cepat karena risiko getaran.
Manakah yang BUKAN termasuk kelebihan PLTA menurut materi?
Biaya pengoperasian rendah.
Energi terbarukan tanpa emisi karbon.
Dapat menyesuaikan operasi turbin setiap saat.
Ketergantungan tinggi pada aliran sungai alami.
Identifikasi kelemahan utama PLTA yang berkaitan dengan sumber daya alam.
Ketergantungan pada aliran sungai secara alamiah.
Keterbatasan teknologi turbin yang tidak efisien.
Kebutuhan lahan yang selalu kecil sehingga sulit dibangun.
Emisi karbon tinggi selama operasi.
Pilih semua pernyataan yang benar terkait kelemahan ekonomi dan waktu dalam proyek PLTA.
Hampir semua PLTA merupakan proyek padat modal (capital-intensive).
Masa persiapan proyek PLTA umumnya singkat karena standar desain seragam.
Masa persiapan proyek PLTA cenderung memakan waktu cukup lama.
Biaya operasi harian PLTA selalu tinggi karena biaya bahan bakar.
Mengapa PLTA dikategorikan sebagai pembangkit rendah emisi?
Karena menggunakan sumber energi terbarukan dengan tidak ada emisi karbon saat operasi.
Karena seluruh emisi dipindahkan ke fase konstruksi yang sangat kecil.
Karena turbin air membakar bahan bakar fosil secara efisien sehingga emisi tidak terdeteksi.
Karena listrik dihasilkan tanpa aliran air yang menimbulkan emisi metana tinggi.
Erosi di daerah tangkapan air Citarum Hulu menyebabkan dampak operasional pada PLTA. Dampak utama yang dilaporkan studi adalah apa?
Peningkatan debit banjir yang memperpanjang umur turbin
Peningkatan kualitas air sehingga menurunkan biaya operasi
Penurunan kapasitas penyimpanan air waduk dan ancaman terhadap kinerja pembangkit
Stabilisasi elevasi muka air sehingga operasi menjadi lebih efisien
Pendekatan penelitian menggabungkan beberapa komponen untuk memahami dan menanggulangi sedimentasi. Pilih semua komponen yang disebutkan sebagai bagian dari pendekatan terpadu.
Pengamatan lapangan
Pemantauan volume sedimen
Pemodelan numerik sistem waduk
Penggantian turbin menjadi tipe gas
Pengaturan operasi waduk adaptif
Pilih semua prinsip yang terkandung dalam kesimpulan studi mengenai pengelolaan sedimen di Citarum Hulu.
Pengelolaan sedimen berbasis ekosistem
Operasi waduk yang terkoordinasi
Kolaborasi pemerintah, pengelola waduk, dan masyarakat hulu
Fokus tunggal pada pengerukan tanpa konservasi
Mengabaikan keberlanjutan PLTA nasional
