WorksheetsSoal Kendaraan dan Rangka Landasan
Total questions: 40
Worksheet time: 30mins
Kendaraan penumpang dengan rancangan sporty dan personal. Kendaraan ini memiliki jok yang kecil di bagian belakang dan kebanyakan dua pintu adalah….
Lift back
Sedan
Van dan Station wagon
Hardtop
Coupe
coupe
Di bawah ini yang bukan termasuk persyaratan rangka landasan adalah ….
tahan terhadap cuaca ekstrim
dapat menahan seluruh beban, getaran dan goncangan kendaraan termasuk muatannya, sebesar jumlah berat kendaraan yang diperbolehkan atau jumlah berat kombinasi kendaraan yang diperbolehkan
konstruksi menyatu atau secara terpisah dengan badan kendaraan yang bersangkutan
dilengkapi dengan alat pengait di bagian depan dan bagian belakang kendaraan bermotor, kecuali sepeda motor
tahan terhadap korosi
Kendaraan ini memiliki atap sampai ke bagian belakang kendaraan. Kendaraan ini mempunyai ruang interior dan bagasi yang lebih luas, biasa disebut....
Van dan Station wagon
Coupe
Hardtop
Hatchback
Sedan
Perhatikan gambar di bawah! Gambar di samping merupakan kendaraan jenis….
Coupe
Van dan Station wagon
Sedan
Hardtop
Lift back

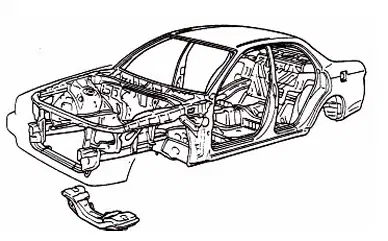

Gambar di atas menunjukkan mobil dengan kerangka dan bodi yang menyatu sama lainnya, dinamakan ….
Monocoque
Ladder Frame
Space Frame
Tubular Frame
STUB FRAME
Tipe kendaraan penumpang, di mana ruang penumpang dan rangka kerja (frame work) disatukan dengan cara dilas, sehingga terbentuk satu unit bodi kendaraan. Rangka menopang mesin dan suspensi pada gambar di bawah ini adalah tipe ....
MR
FF
RF
MF
FR
Jenis kerusakan rangka sideway seperti pada gambar di atas terletak pada ....
bagian samping rangka
bagian depan rangka
bagian belakang rangka
bagian atap rangka
bagian tengah
Gambar rangka di atas merupakan jenis rangka ....
Hour glass frame
X frame
Combination frame
Ladder frame
VW frame
Yang bukan termasuk konstruksi rangka dan bodi adalah tipe yang paling umum digunakan saat ini adalah ....
X frame
Combination frame
Ladder frame
Hour glass frame
VW frame
Perubahan bentuk rangka akibat tabrakan pada gambar diatas dinamakan...
Sway
Mash
Twist
MIG
Sag
Kerusakan pada kap kendaraan yang tampak pada gambar yang diberi tanda lingkaran disebabkan oleh….
Kerusakan beringsut
Kerusakan bergeser
Kontak langsung
kontak tidak langsung
Ketidak selarasan panel
Kerusakan yang diakibatkan benturan pada gambar di bawah ini adalah....
Kerusakan langsung, kerusakan induksi, kerusakan akibat pengerutan
Kerusakan akibat pengerutan, kerusakan induksi, kerusakan langsung
Kerusakan induksi, kerusakan akibat pengerutan, kerusakan langsung
Kerusakan induksi, kerusakan langsung, kerusakan akibat pengerutan
Kerusakan langsung, kerusakan akibat pengerutan, kerusakan induksi

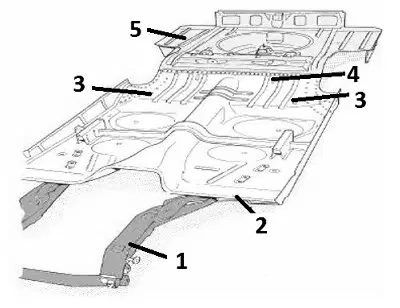

Komponen under body tengah yang ditunjukkan angka 1 adalah….
floor panel (panel lantai).
side sill (ambang samping).
cross member (penyilang).
tunnel (terowongan).
Front floor under reinforcement
Panel penahan landasan belakang ditunjukkan oleh nomor….
A. 3 dan 4
B. 5 dan 3
C. 2 dan 5
D. 3 dan 2
E. 2 dan 4
Maksud struktur bodi yang type FF adalah ....
Mesin belakang penggerak belakang
Mesin belakang penggerak belakang
Mesin depan penggerak depan
Mesin depan penggerak belakang
Mesin belakang penggerak depan
Struktur bodi depan kendaraan type FF penyambungan panelnya digunakan:
Las Listrik
las Plug
Las titik
Las Bult
Las asitelin
Pada gambar diatas adalah kerusakan panel kendaraan yang diakibatkan oleh…
Menabrak pembatas jalan
Menabrak tiang listrik
Kecelakaan beruntun
Terserempet / tertabrak dari samping
Menabrak mobil dibelakangnya
Tipe kendaraan penumpang, dimana ruang penumpang dan rangka kerja (frame work) disatukan dengan cara dilas, sehingga terbentuk satu unit bodi kendaraan adalah tipe….
FF
FR
RF
MF
MR
Kriteria perbaikan bodi dimana washer welding merupakan metode perbaikan yang paling efektif adalah....
seluruh kegiatan tidak selalu menggunakan palu dan dolly
area yang terjangkau dari bagian dalam
area yang tidak terjangkau dari bagian dalam
kerangka inner panel
area quarter panel
Area yang paling cocok untuk diperbaiki dengan menggunakan metode Hammer dan Dolly adalah....
pada bagian fender
area quarter panel
area rocker panel
pada bagian pintu
area bumper
Salah satu kriteria dari perbaikan panel yang dapat dilakukan dengan Washer welder adalah....
pada seluruh area bodi
pada area center pillar
pada daerah tertentu
daerah yang tidak terjangkau dengan tangan dari bagian dalamnya
pada quarter pillar
Metode karbon shrinking (pengerutan) lebih cocok untuk panel yang terbuat dari….
besi cor
baja
alumunium
besi
kuningan
Proses shrinking setelah penarikan dengan washer walder bertujuan ….
Menghaluskan panel permukaan panel akibat penarikan.
Mengkerutkan panel yang terlalu cembung akibat penarikan.
Menambal permukaan panel akibat penarikan.
Meratakan panel yang bergelumbang akibat penarikan.
Mengembalikan penyok
Apa fungsi utama apron dalam pengelasan?
Melindungi bagian tubuh dari sinar cahaya
Melindungi organ tubuh dari percikan pemotongan benda kerja
Melindungi bagian tubuh dari aroma
Melindungi tubuh dari percikan api
Semua jawaban benar
Manakah dibawah ini yang merupakan alat safety dalam pengelasan? kecuali!
Gambar di bawah yang menunjukkan combination frame adalah ….
Gambar diatas termasuk kedalam teknik
Teknik Palu-On-dolly
Teknik Palu-off-dolly
Pry Bar
Teknik Hot-Shrinking
Washer Welder
Gambar diatas termasuk kedalam teknik
Teknik Palu-off-dolly
Teknik Hot-Shrinking
Teknik Palu-On-dolly
Pry Bar
Washer Welder
Metode menggunakan ring yang biasa digunakan untuk baut dimana ring dilas ke bagian / daerah yang rendah pada panel disebut
Hot-Shrinking
Palu-On-doly
Palu-Off-do ly
Washer Welder
Pry Bar
Jika kendaraan mobil mengalami kerusakan penyok yang tidak begitu parah maka akan di lakukan perataan permukaan dan ada beberapa teknik perataan plat bodi kendaraan akibat benturan yang menyebabkan mulurnya plat bodi, namun tidak melebihi batas elastisitas, dapat diperbaiki dengan menggunakan peralatan...
batang pengungkit
batang penatik dan palu sliding
vacums cup
palu doly
Washer Welder
Area yang paling cocok untuk diperbaiki dengan menggunakan metode Hammer dan Doly adalah....
pada bagian fender
area rocker panel
pada bagian pintu
area quarter panel
area bumper
Alat Pelindung Diri (APD) yang biasa digunakan di tempat kerja beragam mulai dari pelindung bagian kepala, badan dan kaki. APD yang digunakan untuk melindungi tangan adalah
sepatu safety
glove
helm
safety goggle
masker
Untuk menjaga diri dari kecelakaan bekerja dibutuhkan APD. Alat Pelindung Diri (APD) yang biasa digunakan untuk melindungi hidung dan mulut adalah...
Sarung tangan
Masker
Pelindung telinga
Kacamata safety
Helm
Untuk menjaga diri dari kecelakaan bekerja dibutuhkan APD. Fungsi atau kegunaan dari Ear Plug dalam penggunaan APD adalah ……
Melindungi kulit dari bahan kimia atau benda tajam
Melindungi telinga dari kebisingan
Melindungi mata dari benda asing
Melindungi kaki dari benda tajam
Melindungi pernapasan dari partikel berbahaya
Gambar di atas menunjukkan mesin washer welder. Nomor yang menunjukkan elektroda positif adalah ….
1
2
3
4
5
Anton melakukan perbaikan dengan washer welder, pada saat menempelkan washer, Anton mencoba menarik dengan tangan, yang menyebabkan ring terlepas. yang menjadi penyebab hal tersebut adalah…
waktu terlalu rendah/cepat, arus terlalu kecil
arus melebihi angka yang ditentukan.
arus tepat namun waktu terlalu lama.
waktu tepat , namun arus terlalu tinggi.
arus besar, namun waktu terlalu cepat.
Sebuah mobil tertabrak sepeda motor sehingga mengalami penyok. Posisi kerusakan tersebut berada di pintu belakang. Metode perbaikan yang tepat digunakan untuk penyok di samping adalah…
Palu Dolly
On Dolly
Off Dolly
Hot shrinking
washer welder
Proses perbaikan bodi kendaraan yang menggunakan teknik pemanasan untuk mengembalikan bentuk panel disebut...
Welding
Body Filler
Panel Beating
Cold Shrinking
Hot Shrinking
Alat Pelindung Diri (APD) yang digunakan untuk melindungi mata dari partikel asing adalah...
Sepatu safety
Masker
Ear Plug
Helm
Kacamata safety
Kerusakan pada bodi kendaraan yang disebabkan oleh benturan dari arah samping biasanya disebut...
Kerusakan belakang
Kerusakan samping
Kerusakan bawah
Kerusakan atas
Kerusakan frontal
