WorksheetsЗащита ЛР 5
Total questions: 16
Worksheet time: 13mins
Перечислите причины появления тока замыкания на землю.
Обрыв фазного провода, переход фазного напряжения на заземленный корпус ЭУ, пробой изоляции кабеля
Обрыв фазного провода на землю, переход фазного напряжения на корпус ЭУ, пробой изоляции кабеля
Обрыв и падение фазного провода на землю, однофазное кз, пробой изоляции кабеля
Обрыв и падение фазного провода на землю, переход фазного напряжения на заземленный корпус ЭУ, пробой изоляции кабеля
Перечислите причины появления тока замыкания на землю.
Обрыв фазного провода, переход фазного напряжения на заземленный корпус ЭУ, пробой изоляции кабеля
Обрыв фазного провода на землю, переход фазного напряжения на корпус ЭУ, пробой изоляции кабеля
Обрыв и падение фазного провода на землю, однофазное кз, пробой изоляции кабеля
Обрыв и падение фазного провода на землю, переход фазного напряжения на заземленный корпус ЭУ, пробой изоляции кабеля
Чему равен радиус действия тока растекания в ЭУ напряжением до 1 кВ?
40 м
20 м
10 м
0 м
Дайте определение заземлителя
Это проводник или группа соединенных между собой проводников, не находящихся в контакте с землей
Это проводник или группа соединенных между собой проводников, находящихся в контакте с землей
Это проводник или группа соединенных между собой проводников, находящихся в контакте с ЭУ
Это проводник или группа соединенных между собой проводников, не находящихся в контакте с ЭУ
Величина тока замыкания на землю равна 10 А, сопротивление заземлителя равно 4 Ом. Используется одиночный полушаровый заземлитель радиусом 0,5 м Определите значение потенциала грунта на расстоянии 5 м от места замыкания
4 В
400 В
25 В
0,25 В
Как называется график распределения потенциала на поверхности грунта?
Потенциальная прямая
Потенциальная кривая
Кривая напряжения
Прямая потенциала

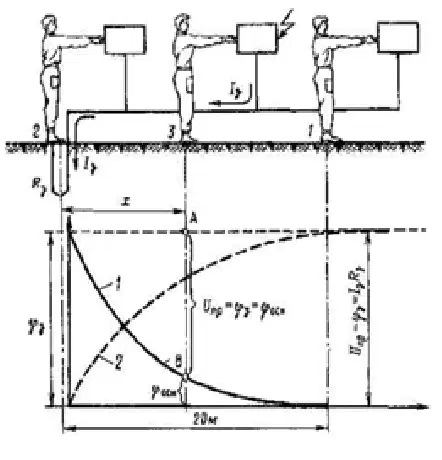

Кто из людей, изображенных на рисунке, окажется в большей опасности?
1
2
3
для всех людей опасность одинакова
Как называется параметр α 1?
Коэффициент напряжения шага
Коэффициент напряжения прикосновения с учетом падения напряжения в сопротивлении растекания основания
Коэффициент напряжения прикосновения
Коэффициент напряжения шага с учетом падения напряжения в сопротивлении растекания основания
Какой параметр обозначается ϕ з?
Удельное сопротивления грунта
Потенциал на заземлителе
Сопротивление растеканию
Потенциал на поверхности грунта на расстоянии х от места замыкания
Какие значения ρ устанавливали на стенде при проведении эксперимента?
25, 30, 70, 90 Ом·м
40,50,100,300 Ом·м
40,100,300,700 Ом·м
25, 100, 700, 900 Ом·м
Как зависит значение ϕ от расстояния до места замыкания?
Увеличивается при увеличении расстояния до места замыкания
Уменьшается при увеличении расстояния до места замыкания
Уменьшается при уменьшении расстояния до места замыкания
не изменяется при увеличении расстояния
Какой предел измерения устанавливали на мультиметре при выполнении работы?
1 В
150 В
200 В
100 В
Дайте определение напряжения шага
Это разность потенциалов между двумя точками на поверхности грунта, которых одновременно ногами касается человек
Это разность потенциалов между двумя точками цепи тока, которых одновременно руками касается человек
Это разность потенциалов между двумя корпусами, которых одновременно касается человек
Это разность потенциалов между корпусом ЭУ и заземлителем, которых одновременно касается человек
От каких параметров зависит величина напряжения шага?
От расстояния до места замыкания и сопротивления обуви человека
От расстояния до места замыкания и величины тока через человека
От расстояния до места замыкания и сопротивления изоляции фазы относительно земли
От расстояния до места замыкания и ширины шага
1. Определите величину напряжения шага, если известно: φх = 15 В, φх+а = 10 В
5 В
25 В
150 В
1,5 В
Определить величину напряжения прикосновения на расстоянии х=2 м от одиночного полушарового заземлителя радиусом 1 м, если известно, что φз = 10 В
5 В
20 В
30 В
10 В
