WorksheetsTruyền động điện Bài 7
Total questions: 28
Worksheet time: 14mins
Bộ phận nào không phải thành phần cấu tạo nên biến tần gián tiếp?
Bộ lọc
Bộ chỉnh lưu
Bộ máy phát điện một chiều
Bộ nghịch lưu
Trong module thực hành điều chỉnh tốc độ động cơ điện không đồng bộ bằng cách thay đổi tần số, role nhiệt dùng để làm gì?
Đóng ngắt điện cho động cơ theo thời gian đã cài đặt
Đóng ngắt điện cho biến tần
Để điều chỉnh tần số
Bảo vệ động cơ khi dòng điện quá tải
Trong module thực hành điều chỉnh tốc độ động cơ điện không đồng bộ bằng cách thay đổi tần số, biến trở ngoài sử dụng chân nguồn bao nhiêu?
24 V
10 V
12 V
5 V
Trong module thực hành điều chỉnh tốc độ động cơ điện không đồng bộ bằng cách thay đổi tần số, Biến tần MM 440 có nguồn cấp là bao nhiêu?
400 V
110 V
240 V
380 V
Trong module thực hành điều chỉnh tốc độ động cơ điện không đồng bộ bằng cách thay đổi tần số, đồng hồ đo A2 dùng để làm gì?
Đo dòng phần ứng động cơ G1
Đo áp phần kích từ động cơ G1
Đo dòng phần kích từ động cơ G1
Đo áp phần ứng động cơ G1
Trong module thực hành điều chỉnh tốc độ động cơ điện không đồng bộ bằng cách thay đổi tần số, đồng hồ đo V2 dùng để làm gì?
Đo dòng phần ứng động cơ G1
Đo áp phần ứng động cơ G1
Đo áp phần kích từ động cơ
Đo dòng phần kích từ động cơ G1
Động cơ nào cần điều chỉnh chính tốc độ trong module thực hành dưới?
Động cơ M1
Động cơ G1
Động cơ G1 trong module thực hành dưới thuộc loại động cơ nào?
Động cơ một chiều kích từ độc lập
Động cơ một chiều kích từ song song
Động cơ điện không đồng bộ 3 pha
Động cơ một chiều kích từ nối tiếp
Cho giao diện màn hình biến tần MM 440 sử dụng trong module thực hành, hãy cho biết đâu là phím chạy thử máy.
Phím mũi tên hai chiều
Phím Fn
Phím 0
Phím jog
Cho giao diện màn hình biến tần MM 440 sử dụng trong module thực hành, hãy cho biết đâu là phím lưu giá trị thông số sau khi đã cài đặt?
Phím I
Phím Fn
Phím jog
Phím P

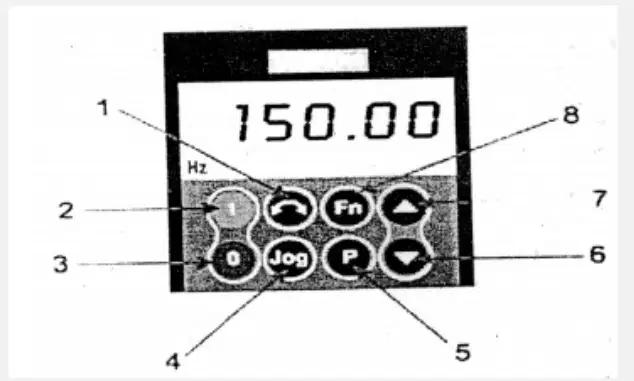

Cho giao diện màn hình của biến tần MM440 như hình, khi muốn thay đổi giá trị của thông số ta sử dụng phím nào?
Phím 1
Phím 4
Phím mũi tên hai chiều
Phím 8
Để mở rộng các thông số cần truy nhập cho người sử dụng thì thông số P0003 đặt ở mức nào?
Mức 3
Mức 1
Mức 4
Mức 2
Để cho phép hiệu chỉnh các giá trị của thông số cho phù hợp với động cơ đang vận hành, cần đặt thông số nào sau đây lên mức 1?
P0100
P0003
P0304
P0010
Để khai báo điện áp cho động cơ điện, ta sử dụng thông số nào trong biến tần MM440?
P0100
P0307
P0304
P0305
Để chọn kiểu động cơ muốn vận hành là động cơ không đồng bộ, ta cần đặt thông số nào sau đây lên mức 1?
P0300
P0307
P0304
P0100
Khai báo dòng điện cho động cơ điện trong module thực hành, thông số P0305 đặt giá trị bằng bao nhiêu?
1,7 A
2,4 A
3,6 A
1,5 A
Công suất động cơ không đồng bộ 3 pha cần điều chỉnh tốc độ trong module thực hành là bao nhiêu?
0,75 kW
0,37 kW
4,5 kW
1,5 kW
Khai báo hệ số công suất cosφ cho động cơ điện thì thông số P0308 đặt giá trị bằng bao nhiêu?
0,85
1,5
1,1
1,3
Đâu là phát biểu đúng khi chọn phương pháp điều khiển số?
Đặt thông số P0700=1 ; P1000=2
Đặt thông số P0700=2 ; P1000=3
Đặt thông số P0700=1 ; P1000=1
Đặt thông số P0700=2 ; P1000=2
Đâu là phát biểu đúng khi chọn phương pháp điều khiển bằng biến trở ngoài?
Đặt thông số P0700=1 ; P1000=2
Đặt thông số P0700=2 ; P1000=2
Đặt thông số P0700=1 ; P1000=1
Đặt thông số P0700=2 ; P1000=3
Đâu là phát biểu đúng khi chọn phương pháp điều khiển trên màn hình BOP?
Đặt thông số P0700=2 ; P1000=3
Đặt thông số P0700=1 ; P1000=2
Đặt thông số P0700=2 ; P1000=2
Đặt thông số P0700=1 ; P1000=1
Khi điều chỉnh tốc độ động cơ không đồng bộ bằng phương pháp số, để sử dụng chân DIN 1 là chân on/off thì thông số P0701 đặt giá trị bằng bao nhiêu?
0
2
3
1
Khi điều chỉnh tốc độ động cơ không đồng bộ bằng phương pháp số, để sử dụng chân DIN 3 là chân báo lỗi động cơ thì thông số P0703 đặt giá trị bằng bao nhiêu?
9
16
12
1
Khi điều chỉnh tần số bằng phương pháp tương tự, ta tác động vào thiết bị nào?
Contactor
Chân DIN 4
Chân DIN 5
Biến trở
Khi điều chỉnh tốc độ động cơ không đồng bộ, để theo dõi tần số trên màn hình cần ấn phím nào?
Phím Fn + P
Phím 0
Phím Fn
Phím jog + P
Đâu là lưu ý quan trọng khi thao tác vận hành điều khiển tốc độ động cơ không đồng bộ bằng phương pháp số?
Không sử dụng chân DIN 2
Không sử dụng chân DIN 3
Không sử dụng chân DIN 1
Không bật 3 công tắc DIN4, 5, 6 cùng một lúc
Sắp xếp đúng trình tự các bước để truy nhập và xác lập cho thông số P0004. Chọn phương án có trình tự chính xác từ các bước sau: (a) Nhấn nút P để truy cập thông số; (b) Nhấn mũi tên lên cho đến khi P0004 hiển thị; (c) Nhấn mũi tên lên, xuống để xác lập giá trị cần cho P0004.
(a) → (b) → (c)
(b) → (a) → (c)
(a) → (c) → (b)
(c) → (b) → (a)
Cho module thực hành điều chỉnh tốc độ động cơ điện không đồng bộ như hình, hãy cho biết K1 là thiết bị gì?
Contactor
Nút nhấn
Rơle thời gian
Rơle nhiệt
