KK XI TKL 2025 Semester 1

Total questions: 40

Worksheet time: 1hrs 20mins

Name
Class
Date
1.

Berdasarkan PUIL 2011, warna isolasi penghantar untuk pembumian (Grounding/PE) adalah...

a)

Merah

b)

Hitam

c)

Biru

d)

Kuning-Hijau (Belang)

e)

Abu-abu

2.

Tinggi pemasangan saklar penerangan dari lantai yang umum dan ergonomis menurut standar pemasangan instalasi rumah tinggal adalah...

a)

120 cm - 150 cm

b)

30 cm - 40 cm

c)

170 cm - 180 cm

d)

50 cm - 60 cm

e)

200 cm

3.

Kode huruf pada kabel "NYM" memiliki arti...

a)

Kabel inti tembaga, isolasi PVC, selubung PVC

b)

Kabel inti aluminium, isolasi PVC, selubung PVC

c)

Kabel inti tembaga, isolasi karet, selubung logam

d)

Kabel inti serabut, isolasi PVC, fleksibel

e)

Kabel tanah dengan pelindung baja

4.

Komponen yang berfungsi sebagai pembatas arus dan pengaman hubung singkat pada instalasi rumah tinggal adalah...

a)

KWh Meter

b)

ELCB

c)

MCB

d)

Sekering Batu

e)

Saklar Utama

5.

Arti dari kode IP (Ingress Protection) pada peralatan listrik, misalnya IP44, angka pertama (4) menunjukkan perlindungan terhadap...

a)

Benda cair

b)

Benda padat/debu

c)

Benturan mekanis

d)

Suhu panas

e)

Tegangan lebih

6.

Jika kita ingin mengendalikan satu buah lampu dari dua tempat yang berbeda (misalnya di tangga bawah dan atas), saklar yang digunakan adalah...

a)

2 buah Saklar Tunggal

b)

2 buah Saklar Seri

c)

2 buah Saklar Tukar (Hotel)

d)

1 Saklar Tukar dan 1 Saklar Silang

e)

1 Saklar Tunggal dan 1 Stop Kontak

7.

Pada instalasi penerangan di dalam pipa, jumlah kabel yang masuk ke saklar seri (satu fasa masuk, dua fasa keluar ke lampu) adalah...

a)

2 kabel

b)

3 kabel

c)

4 kabel

d)

5 kabel

e)

6 kabel

8.

Fungsi dari komponen Roset pada instalasi penerangan kayu/langit-langit adalah...

a)

Sebagai tempat dudukan fitting gantung

b)

Sebagai penyambung kabel fasa

c)

Sebagai pengaman beban lebih

d)

Sebagai tempat saklar

e)

Sebagai hiasan dinding

9.

Alat ukur yang digunakan untuk mengetahui apakah sebuah instalasi memiliki tahanan isolasi yang baik (tidak bocor) adalah...

a)

Tang Ampere

b)

Multimeter

c)

Megger (Insulation Tester)

d)

Earth Tester

e)

Tachometer

10.

Kontak bantu pada kontaktor yang berfungsi sebagai "Pengunci" (Self-Holding) agar kontaktor tetap bekerja saat tombol Start dilepas adalah kontak tipe...

a)

Normally Closed (NC)

b)

Normally Open (NO)

c)

Change Over (CO)

d)

Kontak Utama

e)

Kontak Timer

11.

Fungsi utama dari Thermal Overload Relay (TOR) adalah melindungi motor dari kerusakan akibat...

a)

Hubung singkat (Short Circuit)

b)

Tegangan lebih (Over Voltage)

c)

Beban lebih (Overload)

d)

Sambaran petir

e)

Hilangnya salah satu fasa

12.

Untuk membalik arah putaran motor induksi 3 fasa (Forward-Reverse), cara yang dilakukan pada rangkaian dayanya adalah...

a)

Menukar ketiga kabel fasa sekaligus

b)

Menukar salah satu kabel fasa dengan Netral

c)

Menukar posisi dua dari tiga kabel fasa (misal L1 dengan L2)

d)

Menurunkan tegangan suplai

e)

Menambahkan resistor pada rotor

13.

Komponen yang berfungsi menunda waktu perpindahan dari kontaktor Star ke kontaktor Delta secara otomatis adalah...

a)

TOR

b)

MCB

c)

TDR (Time Delay Relay)

d)

Limit Switch

e)

Selector Switch

14.

Alat ukur yang digunakan untuk mengukur tahanan pembumian (Grounding) adalah...

a)

Insulation Tester

b)

Earth Tester

c)

Multimeter

d)

Clamp Meter

e)

Oscilloscope

15.

Jenis kabel yang dirancang khusus untuk ditanam langsung di dalam tanah karena memiliki pelindung pita baja adalah...

a)

NYA

b)

NYM

c)

NYY

d)

NYFGBY

e)

NYAF

16.

Alat pelindung diri (APD) yang wajib digunakan saat bekerja pada panel bertegangan adalah, KECUALI...

a)

Sepatu Safety (isolator)

b)

Sarung tangan isolasi

c)

Helm Safety

d)

Gelang logam

e)

Pakaian kerja (Wearpack)

17.

Alat pelindung diri (APD) yang wajib digunakan saat bekerja pada panel bertegangan adalah, KECUALI...

a)

Sepatu Safety (isolator)

b)

Sarung tangan isolasi

c)

Helm Safety

d)

Gelang logam

e)

Pakaian kerja (Wearpack)

18.

Bagaimana prosedur pemeliharaan dan pengujian pada ATS untuk memastikan sistem berfungsi dengan baik?

4 lines
19.

Jelaskan cara kerja sistem penerangan otomatis menggunakan sensor cahaya (LDR) pada malam hari!

4 lines
20.

Pada suatu sistem penerangan taman otomatis, lampu menyala ketika gelap dan mati setelah 4 jam. Jelaskan cara kerja sistem tersebut dan komponen yang digunakan!

4 lines
21.

Sebuah lampu taman otomatis menyala pada pukul 18:00 dan mati pada pukul 22:00. Bagaimana sistem timer bekerja untuk mengatur durasi lampu menyala?

4 lines
22.

Bagaimana cara kerja sensor cahaya untuk mengontrol lampu di dalam rumah, sehingga lampu hanya menyala saat dibutuhkan?

4 lines
23.

Untuk mengontrol satu beban (misalnya lampu) dari dua tempat yang berbeda, sehingga meningkatkan kenyamanan, keamanan, dan efisiensi energi

a)

b)

c)

d)

e)

24.

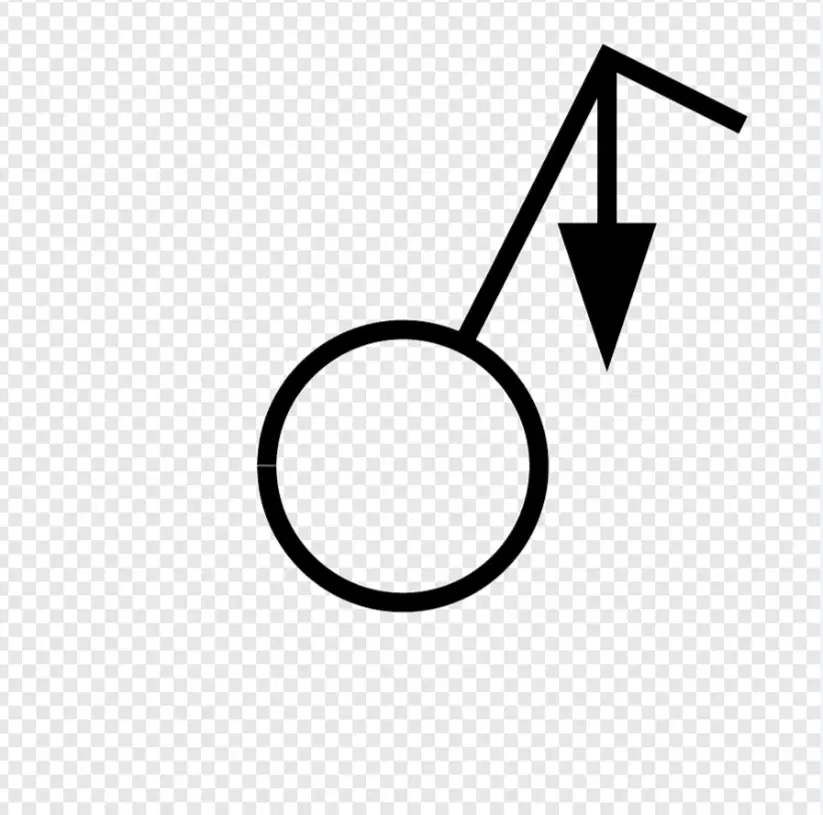

Simbol diagram pengawatan dari saklar seri

a)

b)

c)

d)

e)

25.

Berikut yang merupakan diagram pengawatan dari saklar silang

a)

b)

c)

d)

e)

26.

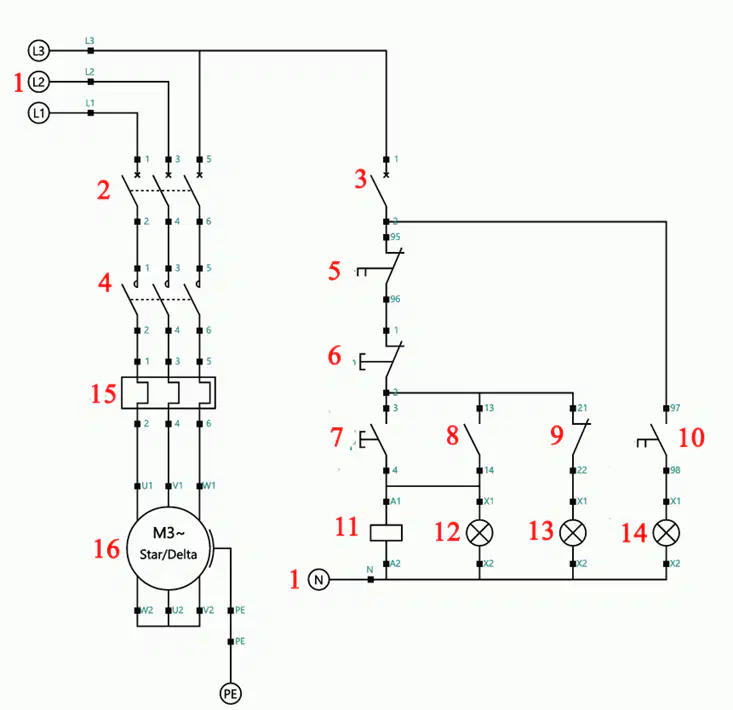

Manakan pernyataan dibawah ini yang tepat ?
a)
Nomor 16 adalah gambar lampu hijau yang menandakan
b)
Nomor 8 adalah tombol start yang mengaktifkan rangkaian, memulai operasi motor dalam mode star terlebih dahulu.
c)
Nomor 15 adalah Kontak bantu kontaktor 3 fasa
d)
Nomor 11 adalah Koil Kontaktor 3 fasa
e)
Nomor 9 adalah kontak bantu Thermal Overload Relay
27.

Pada gambar sebutkan nomor berapa "kontaktor 3 fasa" yang sedang dipelajari oleh Yuni dan Susi di kelas listrik?

a)

16,11,13,12

b)

15,7,6,10

c)

4,11,8,9

d)

1,2,3,4

e)

10,9,4,5

28.

Ina sedang belajar tentang komponen listrik di sekolah. Apa nama dan fungsi gambar di bawah?

a)

MCB (Miniature Circuit Breaker) tiga fasa berfungsi untuk melindungi rangkaian listrik dari kerusakan yang disebabkan oleh arus berlebih atau korsleting pada sistem tiga fasa

b)

TOR (Thermal Overload Relay) adalah komponen pengaman yang digunakan untuk melindungi motor listrik dari kerusakan akibat arus berlebih (overload) yang terjadi dalam jangka waktu lama

c)

MCB (Miniature Circuit Breaker) adalah jenis motor listrik yang banyak digunakan dalam aplikasi industri dan komersial karena efisiensinya yang tinggi dan kemampuannya menghasilkan daya yang besar.

d)

Kontaktor 3 fasa adalah komponen elektromekanis yang digunakan untuk menghubungkan atau memutuskan arus listrik pada rangkaian tiga fasa. Fungsinya mirip dengan saklar, tetapi dioperasikan secara otomatis melalui sinyal listrik di Koil atau kumparan

e)

Kontak bantu TOR (Thermal Overload Relay) adalah kontak tambahan yang digunakan dalam rangkaian kontrol motor untuk mendeteksi kondisi overload atau normal pada motor

29.

Adi sedang belajar tentang komponen listrik. Perhatikan gambar, nama komponen pada gambar adalah

a)

Push Button

b)

Normally Open

c)

Push Button NC

d)

Push Button NO

e)

Normally Close

30.

Nisa sedang belajar tentang rangkaian listrik di kelas. Dia melihat gambar rangkaian tersebut dan bertanya, -S2 adalah komponen apa ?

a)

Push Button Start

b)

Push Button Stop

c)

Koil Kontaktor

d)

Normally Close Kontaktor

e)

Normally Open Kontaktor

31.

Rudi sedang menganalisis diagram garis tunggal pada gambar. Untuk efisiensi penggunaan kabel, Kabel apa saja yang lewat pada nomor 5 ?

a)

2 Kabel fasa dan 1 kabel netral

b)

1 Kabel fasa dan 1 kabel netral

c)

3 Kabel fasa

d)

3 kabel fasa dan 1 kabel netral

e)

2 kabel fasa dan 2 kabel netral

32.

Agung sedang belajar tentang alat-alat di bengkel. Apa nama alat pada gambar?

a)

Tang Pengupas kabel

b)

Tang Kombinasi

c)

Tang Potong

d)

Tang Lancip

e)

Tang Krimping

33.

Adi sedang belajar tentang simbol komponen kendali motor listrik yang disebut,..

a)

Push Button START

b)

Magnetic Kontaktor

c)

MCB 3 Phase

d)

Thermal Overload Relay

e)

Timer

34.

Indah sedang belajar tentang simbol komponen kendali motor listrik yang disebut,..

a)

Push Button START

b)

Kontaktor Magnetik 3 Fasa

c)

MCB 3 Phase

d)

Over Load

e)

Timer

35.

Perhatikan Gambar komponen MCB berikut, yang di Tunjukan Nomor 1 adalah spesifikasi....

a)

Range Tegangan

b)

Arus Maximal

c)

Kapasitas Breaking

d)

Kelas Energi

e)

Merk

36.

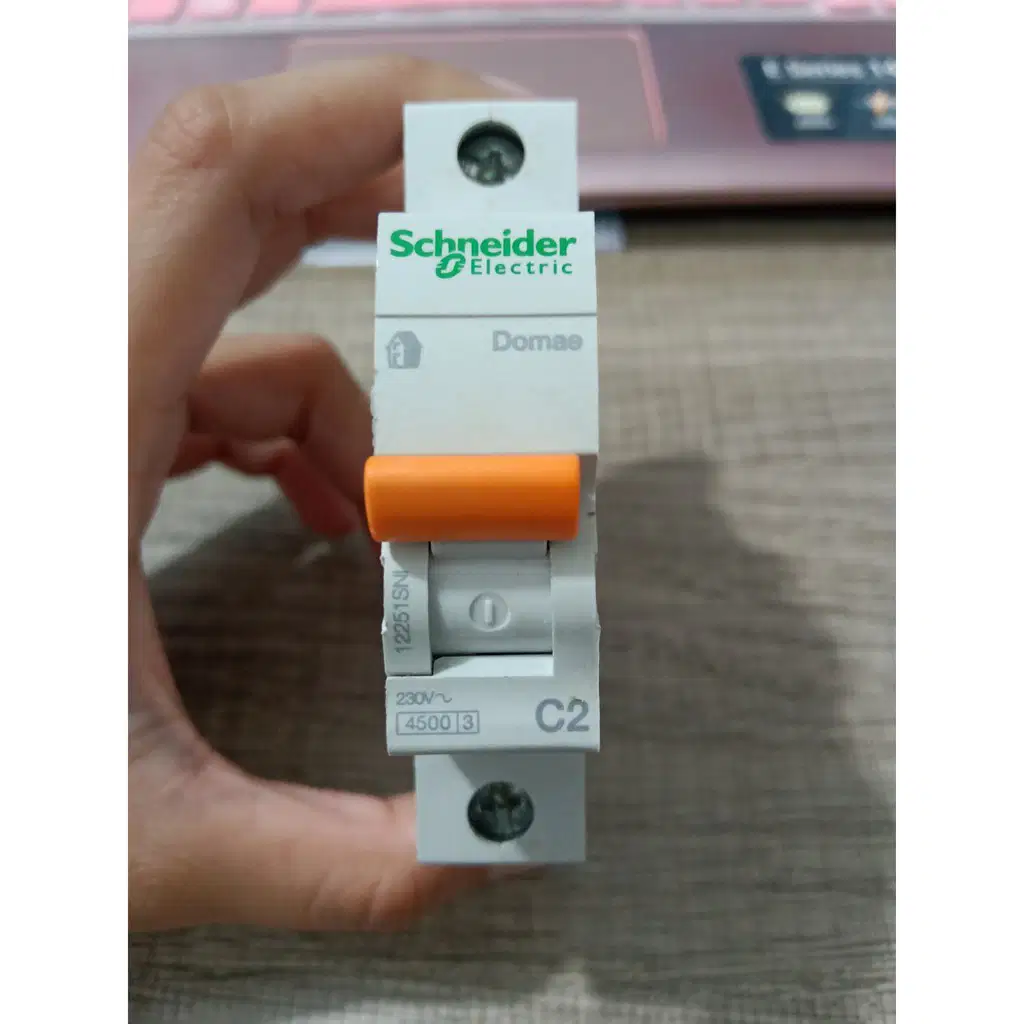

Rizal sedang melakukan percobaan listrik di lab dan menggunakan komponen MCB yang ditunjukkan pada gambar. Berapakah maksimal arus dan daya jika menggunakan MCB tersebut?

a)

4 Ampere dan 900 Watt

b)

2 Ampere dan 250 Watt

c)

6 Ampere dan 1300 Watt

d)

2 Ampere dan 450 Watt

e)

6 Ampere dan 450 Watt

37.

Perhatikan gambar rangkaian kontrol Motor secara DOL di bawah ini. Kontak –kontak yang dihubungkan pada bagian kotak A , B, C dan D adalah sebagai berikut :

1) A adalah kontak TOR : 97-98

2) B adalah kontak K : 13-14

3) C adalah Kontak K : 21-22

4) D adalah kontak K : 53-54

Pernyataan di atas yang benar adalah

a)

1, 2 dan 3

b)

1 dan 3

c)

2 dan 3

d)

2 dan 4 saja

38.

Yuni sedang merakit rangkaian pengunci untuk motor di lab. Apa yang perlu ditambahkan ke rangkaian pengunci untuk melindungi motor dari kondisi overload/panas berlebih?

a)

Resistor

b)

Relay

c)

Thermal Overload Relay (TOR)

d)

Saklar Manual

e)

Lampu

39.

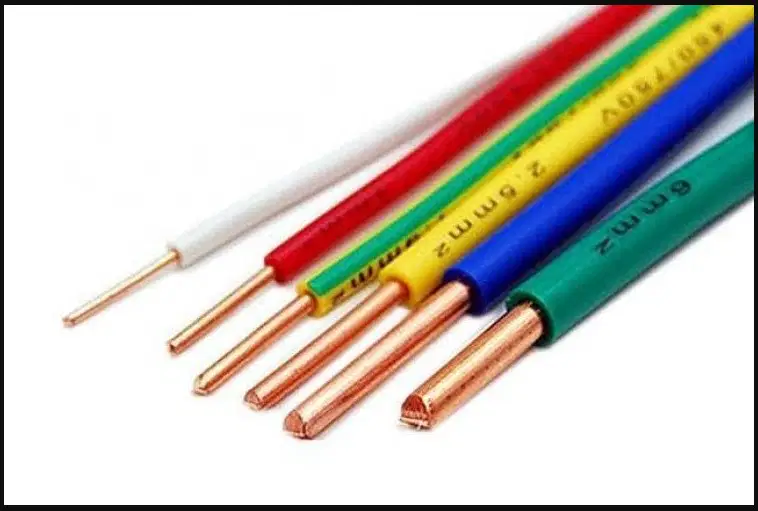

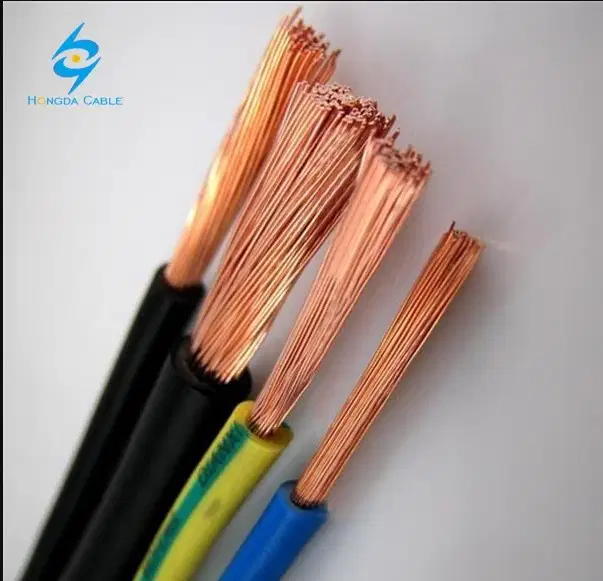

Berikut yang merupakan kabel NYA adalah

a)

b)

c)

d)

e)

40.

Ina sedang belajar tentang alat ukur listrik. Sebutkan nama alat diatas ...

a)

Tang Kupas Kabel

b)

Tang Kombinasi

c)

Tang Lancip

d)

Tang Ampere

e)

Tang buaya
