WorksheetsBÀI 4. BẢN VẼ LẮP: Giới thiệu bản vẽ lắp
Total questions: 49
Worksheet time: 25mins
Bản vẽ lắp dùng để thể hiện điều gì của sản phẩm cơ khí?
Hình dạng và lắp ráp tổng thể
Quy trình gia công chi tiết
Tính toán độ bền vật liệu
Sơ đồ điện điều khiển máy
Thành phần nào thường có trong bản vẽ lắp để liệt kê các chi tiết?
Bảng kê tên gọi, vật liệu
Bài toán dung sai lắp ghép
Mã chương trình CNC đầy đủ
Sổ tay kiểm tra chất lượng
Điểm khác biệt chính giữa bản vẽ lắp và bản vẽ chi tiết là gì?
Bản vẽ lắp mô tả lắp ráp
Bản vẽ lắp chỉ vẽ một mặt
Bản vẽ lắp bỏ mọi kích thước
Bản vẽ lắp chỉ dùng bút chì
Trong bản vẽ lắp bu lông–đai ốc, số lượng chi tiết được nêu ở đâu?
Trong bảng kê chi tiết
Trong khung tên bản vẽ
Trên đường kích thước
Trong ghi chú tỷ lệ
Khi đọc bản vẽ lắp, bước đầu tiên phù hợp là gì?
Xác định các hình biểu diễn
Tính mô men ma sát
Chọn vật liệu chế tạo
Vẽ lại mô hình 3D
Bản vẽ lắp thường KHÔNG ghi nội dung nào sau đây?
Yêu cầu kỹ thuật chi tiết
Tên gọi các bộ phận
Kích thước lắp quan trọng
Ký hiệu vị trí chi tiết
Trong Hình 4.1, bộ ghép đinh tán gồm những chi tiết nào?
Tấm trên, tấm dưới, đinh tán
Bu lông, đai ốc, long đen
Trục, bánh răng, then chốt
Lò xo, vỏ máy, bạc lót
Bảng kê trong bản vẽ lắp thường có thêm thông tin nào?
Số lượng và vật liệu
Mã màu bề mặt
Thông số điện áp
Tốc độ quay tối đa
Khi xác định vị trí các chi tiết trên bản vẽ lắp, ký hiệu nào hỗ trợ nhiều nhất?
Số thứ tự vị trí
Ký hiệu dung sai
Tên xưởng cơ khí
Chữ ký người kiểm tra
Lý do bản vẽ lắp dùng nhiều hình biểu diễn (như hình chiếu, mặt cắt) là gì?
Thể hiện rõ quan hệ lắp ghép
Tăng độ bóng hình vẽ
Giảm số lượng kích thước
Thay thế hoàn toàn bản vẽ chi tiết
Khi cần chế tạo từng bộ phận, người thợ nên dựa vào loại bản vẽ nào?
Bản vẽ chi tiết của từng phần
Bản vẽ lắp tổng thể sản phẩm
Sơ đồ khối nguyên lý hệ thống
Bảng kê tên gọi và vật liệu
Bản vẽ lắp dùng để thể hiện gì trong kỹ thuật cơ khí?
Một chi tiết riêng lẻ đã gia công
Một sản phẩm gồm nhiều chi tiết lắp ráp
Một sơ đồ điện gia dụng đơn giản
Một bản đồ vị trí nhà xưởng công nghiệp
Thành phần nào mô tả hình dạng, kết cấu và vị trí các chi tiết trong sản phẩm trên bản vẽ lắp?
Hình biểu diễn trên bản vẽ lắp
Khung tên ở góc bản vẽ
Bảng kê vật liệu chi tiết
Kích thước chung sản phẩm
Khung tên của bản vẽ lắp thường chứa thông tin nào?
Tên sản phẩm, tỉ lệ, kí hiệu bản vẽ
Hướng dẫn sử dụng sản phẩm chi tiết
Các bước lắp đặt bằng văn bản dài
Ảnh chụp thực tế của sản phẩm
Bảng kê trên bản vẽ lắp có mục đích chính là gì?
Mô tả nguyên lý hoạt động sản phẩm
Liệt kê chi tiết với số lượng, vật liệu
Ghi chú các lỗi thiết kế cần sửa
Trình bày quy trình an toàn lao động
Trong sơ đồ nội dung bản vẽ lắp, các thành phần chính được nối với "Bản vẽ lắp" gồm những gì?
Hình biểu diễn, Kích thước, Khung tên, Bảng kê
Kích thước, Dung sai, Vật liệu, Giá thành
Hình cắt, Hình chiếu, Thuyết minh dài
Tên sản phẩm, Tỉ lệ, Mã lô hàng
Chọn phát biểu đúng về "hình biểu diễn" trong bản vẽ lắp.
Gồm hình chiếu và hình cắt để mô tả cấu tạo
Chỉ là ảnh chụp thật của sản phẩm hoàn chỉnh
Chỉ ghi số lượng chi tiết theo thứ tự tăng dần
Chỉ nêu vật liệu của từng chi tiết bằng chữ
Trong khung tên, thông tin nào thường cho biết người chịu trách nhiệm thiết kế?
Tên người thiết kế và nơi thiết kế
Đường kính chi tiết lớn nhất
Khối lượng tổng của sản phẩm
Kích thước bao dài rộng cao
Bảng kê thường sắp xếp chi tiết theo trường thông tin nào sau đây?
Số thứ tự, tên gọi, số lượng, vật liệu
Màu sơn, ngày giao, địa chỉ kho
Mức giá, hãng sản xuất, bảo hành
Số seri, ngày hết hạn, kích thước
Vì sao hình cắt thường được dùng trong bản vẽ lắp?
Để quan sát cấu tạo bên trong rõ ràng hơn
Để giảm số lượng chi tiết phải gia công
Để thay thế hoàn toàn hình chiếu ngoài
Để tăng khung tên lên kích thước lớn
Trong bản vẽ lắp, tỉ lệ thể hiện thường được đặt ở đâu?
Trong khung tên ở góc bản vẽ
Trong bảng kê vật liệu bên trái
Trên đường kích thước dài nhất
Trong phần ghi chú dưới cùng
Để xác định nhanh vị trí các chi tiết khi lắp, thành phần nào hỗ trợ tốt nhất?
Hình biểu diễn với hình chiếu và hình cắt
Khung tên với tên người thiết kế
Bảng kê với số lượng và vật liệu
Kích thước bao dài rộng cao
Bước đầu tiên khi đọc bản vẽ lắp là gì?
Xem hình chiếu tổng thể
Kiểm tra bảng kê vật liệu
Đọc khung tên sản phẩm
Phân tích kích thước lắp ráp
Khung tên thường cho biết thông tin nào?
Kích thước chi tiết lắp
Tên sản phẩm và tỉ lệ
Vị trí các mặt cắt
Số lượng từng chi tiết
Bảng kê trong bản vẽ lắp có mục đích chính là gì?
Liệt kê kích thước chung
Mô tả quy trình tháo lắp
Liệt kê tên gọi và số lượng
Chỉ ra hình chiếu chính xác
“Kích thước lắp ráp” dùng để làm gì?
Đo tổng chiều dài sản phẩm
Xác định khoảng cách giữa chi tiết
Xác định kích thước chung hai chi tiết lắp
Chọn vật liệu gia công phù hợp
Trong ví dụ bộ bản lề, đường kính lắp giữa chốt và bản lề là bao nhiêu?
Đường kính 8 milimét
Đường kính 10 milimét
Đường kính 12 milimét
Đường kính 6 milimét
Kích thước chung của sản phẩm thường gồm những chiều nào?
Dài, rộng, cao
Trên, dưới, trái
Xoay, trượt, ép
Nhiệt, lực, mômen
Khi phân tích chi tiết trong bản vẽ lắp, việc nào giúp dễ phân biệt các bộ phận?
Tô màu khác nhau
Tăng nét đậm
Xóa đường kích thước
Giảm số hình chiếu
Nếu cần xác định vị trí giữa hai chi tiết, em nên dựa chủ yếu vào phần nào?
Khung tên và tỉ lệ
Bảng kê vật liệu
Hình biểu diễn chi tiết
Kích thước xác định khoảng cách
Khi đọc quy trình tháo lắp ở bước tổng hợp, thao tác hợp lý nhất là gì?
Tháo chi tiết trên trước
Tháo chi tiết dưới trước
Tháo chi tiết nhỏ trước
Tháo chốt trước tiên
Trong bản vẽ lắp bộ bản lề, thành phần nào thường là vật liệu thép và có số lượng một?
Bản lề trái
Vòng đệm
Bản lề phải
Chốt trung tâm
Trong khung tên của bản vẽ lắp bộ giá đỡ, tỉ lệ thể hiện là bao nhiêu?
Tỉ lệ 1:1
Tỉ lệ 1:2
Tỉ lệ 2:1
Tỉ lệ 1:5
Bộ giá đỡ gồm những chi tiết nào theo bảng kê?
Đế, giá đỡ, trục
Đế, bu lông, vòng đệm
Giá đỡ, ốc, chốt
Trục, nắp, vòng bi
Chiều dài tổng thể của bộ giá đỡ trên bản vẽ là bao nhiêu milimét?
270 mm
360 mm
158 mm
40 mm
Kích thước chiều cao tổng thể của bộ giá đỡ là bao nhiêu?
81 mm
158 mm
40 mm
21 mm
Thứ tự tháo chi tiết đúng của bộ giá đỡ là gì?
1 – 2 – 3
3 – 2 – 1
2 – 3 – 1
1 – 3 – 2
Thứ tự lắp chi tiết đúng của bộ giá đỡ là gì?
3 – 2 – 1
1 – 2 – 3
2 – 1 – 3
1 – 3 – 2
Trong phần hình biểu diễn, bản vẽ lắp thể hiện các hình chiếu nào?
Hình chiếu đứng, bằng, cạnh
Hình chiếu trục đo, phối cảnh
Hình cắt toàn phần, một nửa
Sơ đồ khối, lưu đồ
Khoảng cách tâm giữa hai trục được xác định bởi kích thước nào trên hình?
Kích thước 81 trên hình đầu
Kích thước 270 trên hình bằng
Kích thước 40 trên cạnh bên
Kích thước 158 trên hình đứng

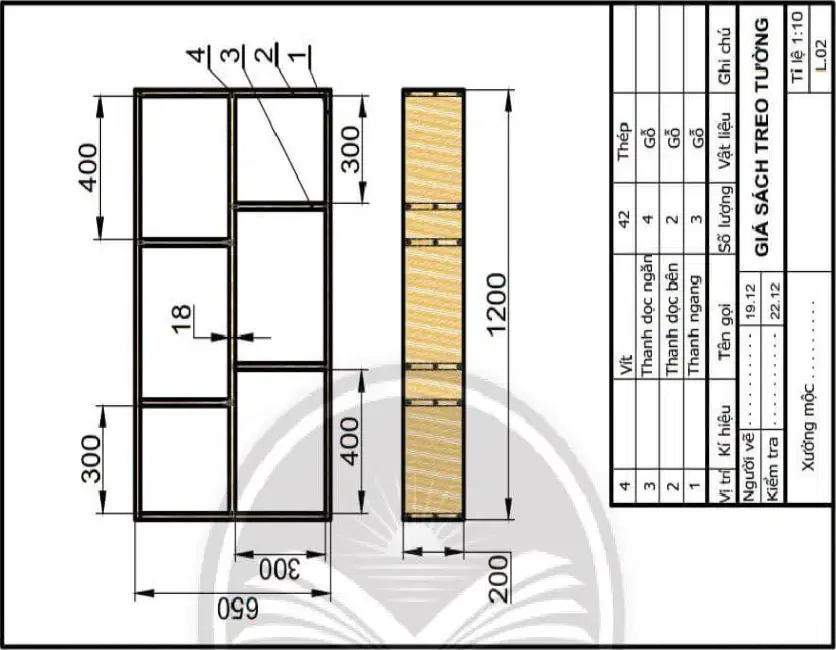

Quan sát hình vẽ, kích thước tổng thể chiều cao của giá sách treo tường là bao nhiêu?
650 mm
1200 mm
300 mm
200 mm
Theo bảng kê trong khung tên, chi tiết nào làm bằng thép?
Thanh ngang
Thanh dọc bên
Thanh dọc ngắn
Vít
Trong trình tự đọc bản vẽ, bước nào yêu cầu xác định kích thước chung và kích thước lắp ghép?
Bước 2: Bảng kê
Bước 3: Hình biểu diễn
Bước 4: Kích thước
Bước 5: Phân tích chi tiết
Nếu cần yêu cầu thợ mộc làm đúng tỉ lệ, tỉ lệ của bản vẽ giá sách là gì?
1:1
1:5
1:10
1:20
Theo bảng kê, tổng số thanh ngang cần chuẩn bị cho giá sách treo tường là bao nhiêu?
1 chiếc
2 chiếc
3 chiếc
4 chiếc
Khi lắp ráp, trình tự lắp các chi tiết được nêu là gì?
4 – 2 – 1 – 3
1 – 2 – 3 – 4
1 – 2 – 3 – 2
1 – 2 – 3 – 4 (theo bảng)
Khoảng cách theo chiều ngang giữa hai cạnh ngoài của giá là bao nhiêu?
300 mm
400 mm
650 mm
1200 mm
Trong bước tháo chi tiết, thứ tự tháo được ghi như thế nào?
1 – 2 – 3 – 4
4 – 3 – 2 – 1
2 – 3 – 1 – 4
4 – 1 – 3 – 2
Chọn một vật dụng quen thuộc: ấm đun nước điện. Bộ phận nào chịu trách nhiệm ngắt điện khi nước sôi để đảm bảo an toàn?
Công tắc bật/tắt cơ bản
Đèn báo trạng thái hoạt động
Rơ-le nhiệt hoặc cảm biến nhiệt
Vỏ nhựa cách nhiệt bên ngoài
