Worksheets2ª EVALUACIÓN - UD5 - COMPONENTES DE EQUIPOS DE CLIMATIZACIÓN
Total questions: 27
Worksheet time: 46mins

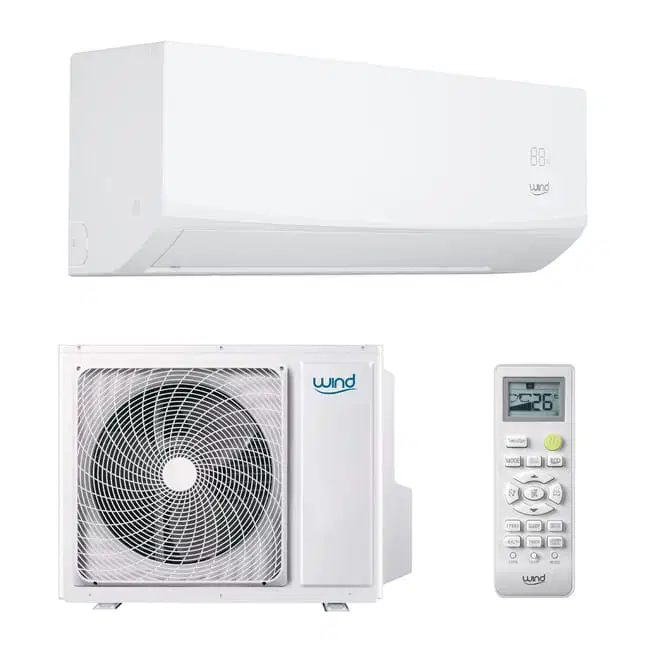

¿Cuál es el nombre de este tipo de aire acondicionado?
Aire acondicionado compacto
Aire acondicionado tipo mochila
Aire acondicionado tipo Split
Aire acondicionado tipo splot
Split significa en inglés (a)
Si has visto como es un split, ¿Cómo se llamaría este equipo?
Multicompacto
Multisplit
Gran split
Tremendo split
¿Cuál es la diferencia entre en split y un multisplit?
El split tiene una unidad interior y el multisplit tiene dos o más unidades interiores.
El split tiene una unidad exterior y el multisplit tiene dos o más unidades exteriores.
El split tiene dos unidades interiores y el multisplit tiene una unidad interior.
El split y el multisplit se diferencian en qué tienen un número diferente de válvulas de expansión.
¿Qué tipo de aire acondicionado ves en la imagen?
Aire acondicionado split
Aire acondicionado de ventana
Aire acondicionado split
Unidad interior de aire acondicionado
Escribe cuál es la razón por la que se montan equipos multisplit en lugar de equipos split. Piensa porque es necesario montar varias unidades interiores.
En un equipo de aire acondicionado, el refrigerante.....
Sólo recorre el evaporador
Sólo recorre el condensador.
Es un componente que sólo utiliza la unidad interior.
Es un fluido que recorre los 4 componentes del AA.
¿Cuáles son los 4 componentes de un aire acondicionado?
Evaporador
Condensador
Válvula de expansión (capilar)
Compresor
Todas las respuestas son correctas

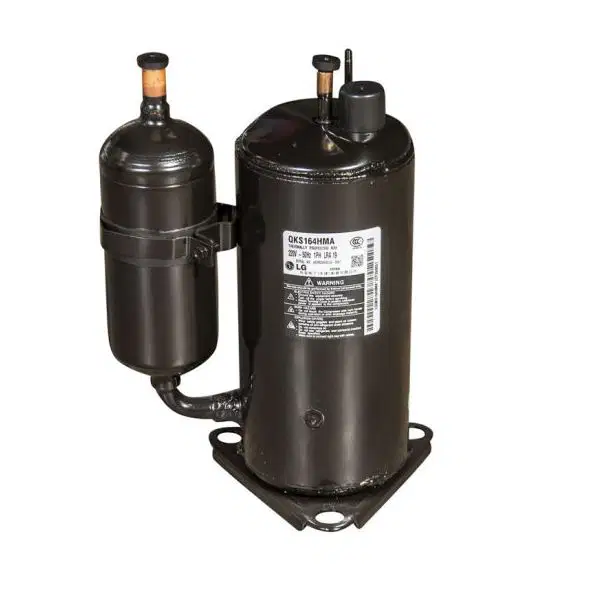

¿Cuál es el nombre de este componente?
Condensador
Válvula de expansión
Evaporador
Compresor
¿Cuál es la función del compresor si lo comparamos con el cuerpo humano?
Es como las piernas del ser humano
Es como el cerebro del ser humano
Es como los ojos del ser humano
Es como el corazón del ser humano
¿Cómo se llama este componente?
Unidad exterior
Compresor
Unidad interior
Válvula de expansión (capilar)

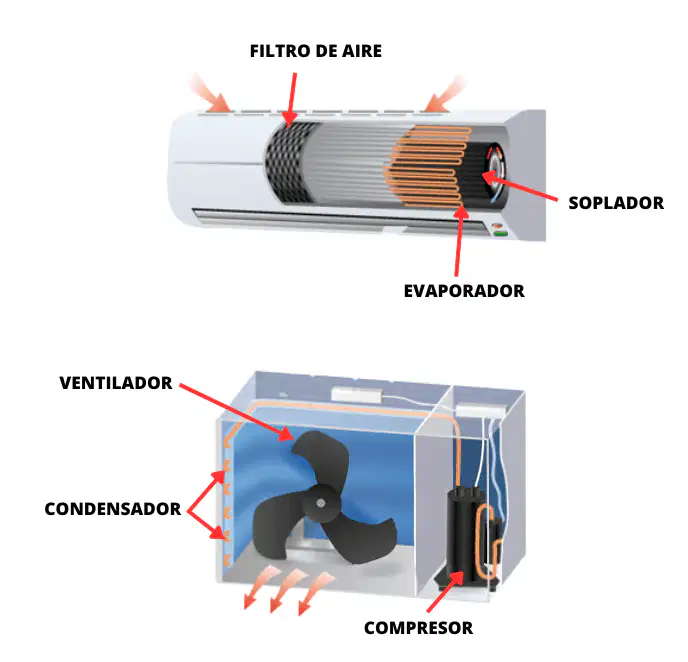

Hemos dicho que un aire acondicionado tiene 4 elementos principales, ¿Qué elemento esta dentro de la unidad interior?
Condensador
Evaporador
Compresor
Válvula de expansión (capilar)
¿Cómo se llama el componente que esta en la imagen detrás del ventilador? Va en la unidad exterior.
Evaporador
Compresor
Condensador
Válvula de expansión (capilar)
Evaporador: Está en la unidad interior. Aquí el refrigerante entra en forma de líquido frío y a baja presión. Al pasar por los tubos del evaporador, absorbe el calor del aire de la habitación, lo que hace que se evapore y se convierta en gas. Ese proceso enfría el aire, que luego se impulsa de nuevo al interior.
Como entra el refrigerante en el evaporador ¿Cómo es su presión y temperatura?
A baja presión y temperatura
A alta presión y temperatura
A alta presión y baja temperatura
A baja presión y alta temperatura
Al pasar el refrigerante por el evaporador, ¿Qué hace?
Absorbe el frío de la habitación
Absorbe el calor de la habitación
Mantiene la temperatura de la habitación, si hace calor, mantiene el calor y si hace frío, mantiene el frío
No hace ninguna función
¿Qué elemento es el evaporador?
Un tipo de ventilador
Un tubo capilar
Un intercambiador de calor
Un elemento electrónico
¿Cuál es la función del evaporador o de la unidad interior en el interior de la habitación? Escríbelo de la manera más clara posible.
¿Cómo se llama este elemento de un aire acondicionado split?
Unidad interior
Unidad principal
Unidad central
Unidad exterior

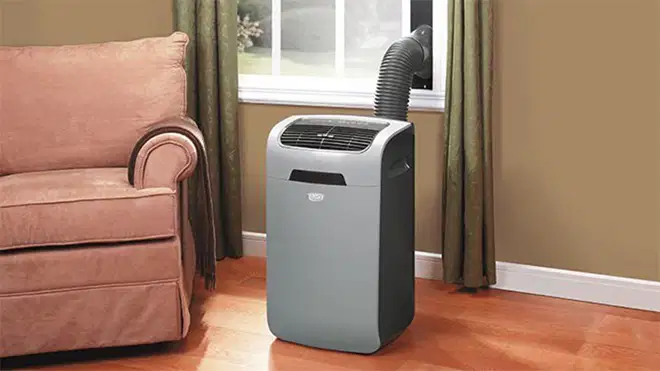

¿Cómo llamarías a este equipo de aire acondicionado?
Es un equipo split y lo que vemos es la unidad interior.
Es un equipo de ventana
Es un equipo portátil que se puede trasladar por toda la casa
Es una unidad exterior que la hemos colocado dentro de la vivienda
¿Qué ventajas tiene un aire acondicionado portátil?
No necesitan una instalación previa
Para su puesta en marcha, solo hace falta un enchufe para ponerlo en marcha
Se puede trasladar de una habitación a otra de manera fácil
Tienen una gran potencia
¿Qué desventajas tiene un aire acondicionado portátil?
Son equipos de poca potencia
Son muy ruidosos porque incorporan el compresor en el mueble del equipo
Son muy baratos
No tienen desventajas claras
Compresor: El gas refrigerante, ahora caliente y a baja presión, viaja hacia la unidad exterior, donde está el compresor. Este componente aspira el gas y lo comprime, aumentando muchísimo su presión y su temperatura. Sale convertido en un gas caliente y de alta presión. Es el corazón del sistema.
¿Cuándo llega el refrigerante al compresor? ¿Qué ocurre?
Primero lo comprime y luego lo aspira.
Primero lo aspira y luego lo comprime
Aumenta su presión y temperatura
Disminuye su presión y temperatura
¿De donde procede el refrigerante al entrar en el compresor?
Entre la unidad exterior y la unidad interior de un aire acondicionado split, ¿Qué conexiones hay?
Tuberías de agua
Tuberías de cobre con refrigerante
Cables eléctricos
No necesitan conexión, se hace todo por bluetooth
¿A que temperatura se evapora el agua?
A 100ºC en un ambiente abierto
A 200ºC en un ambiente abierto
A 1000ºC
A 50ºC
¿Qué cualidad hemos dicho en clase que tienen los refrigerantes?
Que se evaporan a altas temperaturas
No lo hemos dicho
Que pueden evaporarse a baja temperatura y así, enfrían un espacio
Todo es mentira, los refrigerantes son un fake.
Condensador: También en la unidad exterior. El gas caliente pasa por el condensador, donde cede el calor al aire exterior gracias al ventilador. Al perder calor, el refrigerante vuelve a convertirse en líquido, pero sigue manteniendo una presión alta.
El condensador esta en la unidad
(a)
El refrigerante esta en el condensador a presión
alta
baja
¿Qué ocurre en el condensador?
El refrigerante pasa por el intercambiador pero no ocurre nada.
El refrigerante pasa y se calienta
El refrigerante cede el calor al exterior y se enfría
El refrigerante se congela.
¿CUANTAS PARTES TIENE UN COMPRESOR?
2 partes, una de alta presión que succiona y otra de alta que comprime
3 partes, una de baja presión que succiona y otra de alta que comprime y otra de baja que licua
2 partes, una de baja presión que succiona y otra de alta que comprime
2 partes, una de baja presión que succiona y otra de baja que comprime
Válvula de expansión: Antes de regresar al evaporador, el líquido caliente y a alta presión atraviesa este dispositivo. La válvula provoca una gran caída de presión, lo que también reduce su temperatura. El refrigerante vuelve a estar frío y listo para entrar otra vez en el evaporador.
¿Qué ocurre en la válvula de expansión (capilar)? Ocurren dos cosas.
Una gran depresión
Una gran caída de presión
Un aumento de la presión
Una bajada de la temperatura de refrigerante
Después de la válvula de expansión, ¿Dónde va el refrigerante?
Evaporador
Compresor
Exterior
Condensador
El ciclo de refrigeración se (a) una y otra vez.
