WorksheetsTechnicien maintenance d'engins de chantiers
Total questions: 30
Worksheet time: 15mins
Sur ce schéma ci-dessous, alternateur et batterie sont montés :
En série.
En dérivation.
En opposition.
En parallèle.
Vous réalisez avec un multimètre la mesure représenter sur le dessin ci-dessous d’un démarreur. Cela correspond à :
Un contrôle de continuité de l’induit du démarreur.
Un contrôle de continuité d’une valeur de conformité d’un 1 Ω.
Un contrôle de continuité de la bobine de maintien du solénoïde.
Un contrôle d’isolement de la bobine d’appel du démarreur.
La représentation schématique du relais ci-dessous :
A. A un circuit de commande et de puissance indépendants.
B. Ne peut commuter que de faibles puissances.
C. A une tension de bobine et du circuit de puissance identique.
D. Est spécialement prévu pour commuter une forte puissance.
Par observation du schéma ci-contre, représentant un circuit de clignotants d’un matériel. À partir de l’hypothèse suivante l’ampoule Av G est « coupée » les clignotants :
Ne fonctionnent plus à l’arrière.
Ils possèdent une fréquence de fonctionnement plus rapidement coté G.
Une fréquence de fonctionnement moins rapide coté Droit
Le fusible fond.
Sur le circuit de préchauffage ci-dessous, la première bougie de préchauffage est défectueuse :
Les suivantes ne fonctionnent plus.
L’intensité de charge augmente.
Les autres bougies sont alimentées normalement.
L’intensité de charge diminue.

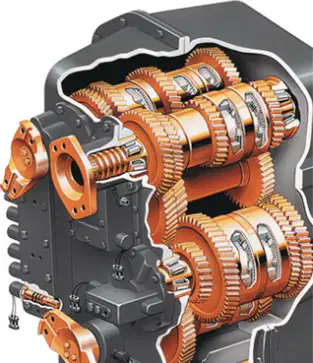

Dans un circuit hydraulique de transmission à boîte Power Shift, une pression insuffisante entraîne :
Une baisse du niveau d'huile de transmission
Une impossibilité de sélectionner les vitesses.
Des à-coups lors du passage des vitesses.
Un patinage des embrayages.
La propriété de ce capteur :
La résistance augmente avec la température.
La résistance diminue avec la température.
La résistance est constante sur une plage donnée.
L’intensité augmente avec la température.
Sur le capteur inductif ci-dessous :
La tension de sortie est un signal continu.
La tension est mise en forme pour avoir un signal rectangulaire.
L’intensité de sortie est une sinusoïde.
L’intensité dépend du nombre de dents.
Sur la vue éclatée suivante, à quoi sert la pièce repérée par le N°3 ?
A. A régler le jeu d’entre dents.
B. A régler la pré charge de l’arbre d’entraînement.
C. A régler la distance conique.
D. A régler la pré charge du pignon d’attaque.
Le dessin ci-dessous vous représente la mesure suivante d’un composant électronique. Quel est l’affichage cohérent du multimètre ?
0.7V
Overload.
1.
1000 Ohm.
Une varistance:
Protège contre les surintensités.
Est montée en série avec la charge.
Protège contre les surtensions de commutation.
Est montée par deux en série de la charge.
Au remontage d’un moteur diesel l’épaisseur du joint de culasse peut dépendre :
Du retrait des soupapes
Du dépassement des chemises
Du retrait ou du dépassement des pistons
De la pression d’injection

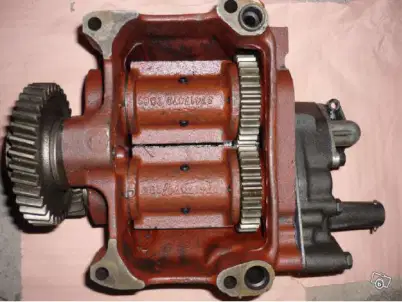

Le dispositif mécanique ci-dessous permet ?
De réduire les vibrations torsionnelles sur le vilebrequin.
D’équilibrer la variation du centre de gravité du moteur.
De réduire la vibration axiale du vilebrequin.
De réguler la vitesse du moteur.

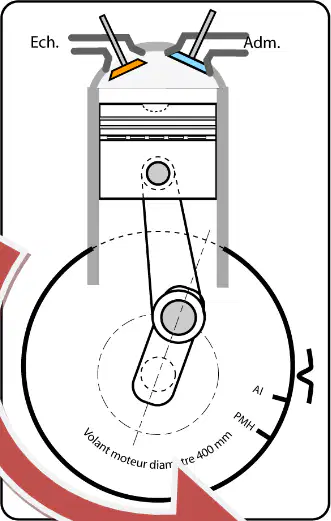

Suivant le dessin ci-dessous, que faut-il faire pour caler le cylindre de ce moteur en début d’injection :
Je tourne le volant moteur (sens de la flèche) pour placer le repère PMH (volant) face au repère fixe.
Je tourne le volant moteur (sens de la flèche) pour placer le repère AI (volant) face au repère fixe.
Je fais un tour moteur et place l’AI au repère.
Je fais un tour moteur et place le PMH au repère.

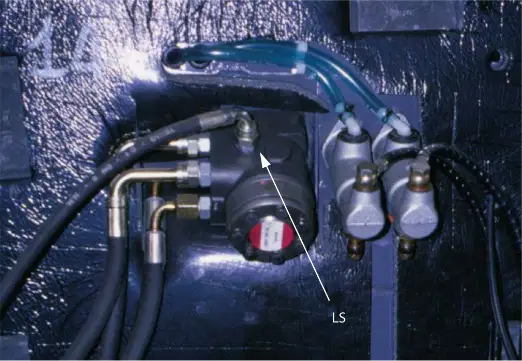

Quelle est la fonction de la canalisation LS sur cette image ?
Renvoyer un signal de charge à la pompe d’équipement.
Permettre les retours de fuite de l’orbitrol de direction.
Renvoyer le signal de charge au diviseur de débit.
Augmenter le débit pour le mode 4 roues directrices.
Dans quelle situation le réacteur du convertisseur se met-il à tourner ?
Réponse A.
Réponse B.
Réponse C.
Réponse D.
Sur le pignon d’attaque de différentiel ci-dessous le chiffre indique :
La distance conique théorique.
L’épaisseur des cales de réglage, valeur exprimée en dixièmes de mm
Le couple de pré-charge des roulements du pignon d’attaque
La valeur du jeu d’entre-dents en centièmes à respecter au remontage
Dans quel document doit-on rendre compte des anomalies repérés lors d’une VGP ?
Manuel de conduite
Registre d’entretien
Registre de sécurité
Sur l’ordre de réparation
La mise en débit d’une pompe à signal de charge se fait :
Par la chute d’une pression différentielle au régulateur de débit.
Par la pression modulée de pilotage d’un manipulateur.
Par l’augmentation du signal de charge.
Par la diminution du signal de charge.
Par comparaison avec un moteur essence classique, le moteur à alimentation GPL :
Son système d’allumage est spécifique.
L’avance à l’allumage est plus grande.
Le gaz est injecté sous forme liquide.
Le rejet d’oxyde d’azote est inférieur.
Pour un matériel GPL, le détecteur de fuites de carburant GPL doit toujours être utilisé au dessous de l’élément contrôlé :
Pour une meilleure visibilité.
Pour permettre l’utilisation simultanée de la solution moussante.
Parce que le GPL est plus lourd que l’air.
Pour des raisons de sécurité.
Quel est le taux maximum de remplissage du réservoir GPL ?
70 %
80 %
98,1 %
100 %

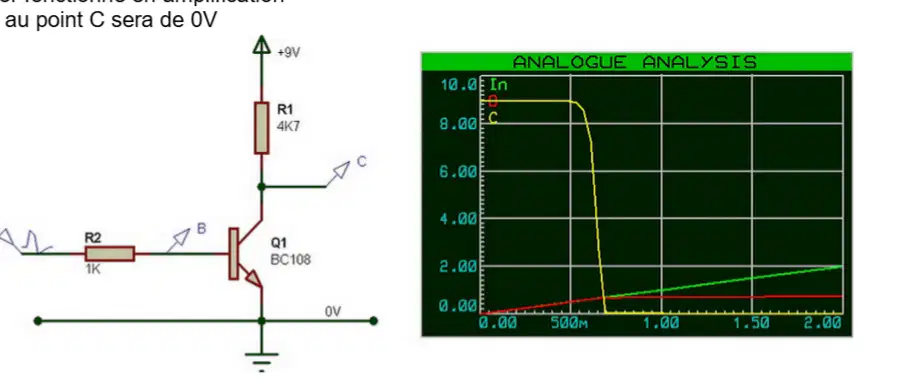

D’après le schéma, ci-dessous, que se passe-t-il si la tension d'entrée est supérieure à 0.8V ?
Le transistor se bloque
La tension au point C sera de 9V
Le transistor fonctionne en amplification
La tension au point C sera de 0V

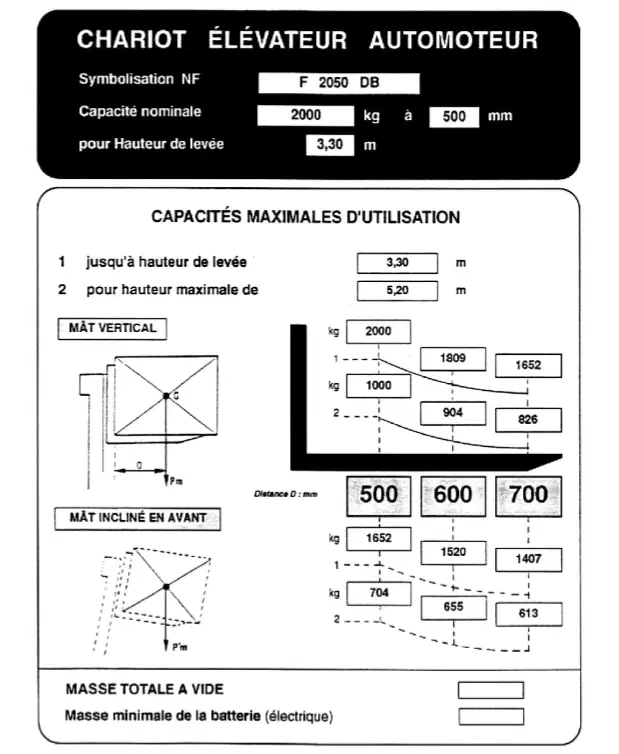

Vous référent à la plaque de charge ci-dessous. Quelle est la hauteur maximum pour gerber une charge 1,5 T carrée d’un base 1400mm de côté avec le mât incliné :
Maximum de 3,30 m
Nominal de 500 mm
Levage interdit
600 mm

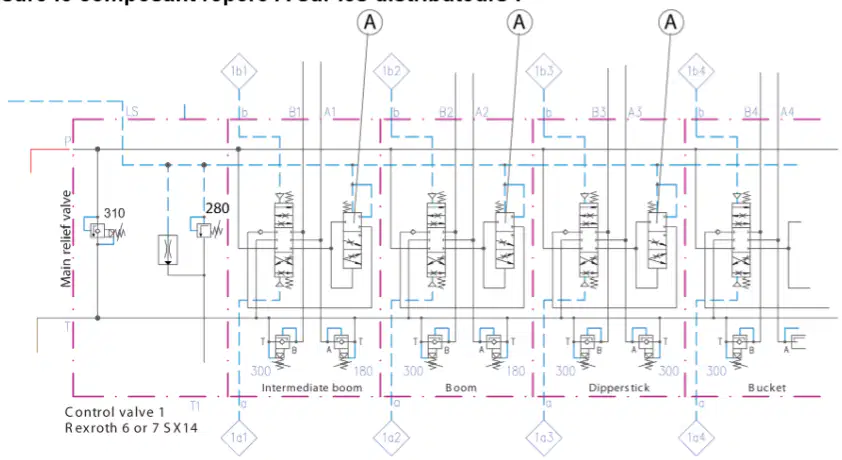

Quelle fonction assure le composant repère A sur les distributeurs ?
Permet la priorité au vérin qui demande le plus de débit
Permet le pincement des vérins dont la charge est inférieure
Sélectionne le vérin le plus chargé
Protège le distributeur des chocs hydrauliques
Sur le même schéma question 25, quel est le rôle du régulateur de débit à l’entrée du distributeur:
Permet une décharge contrôlée de la ligne LS
Régule le débit max. des distributeurs
Protège le régulateur de débit de pompe
Protège la pompe contre les pointes de pressions

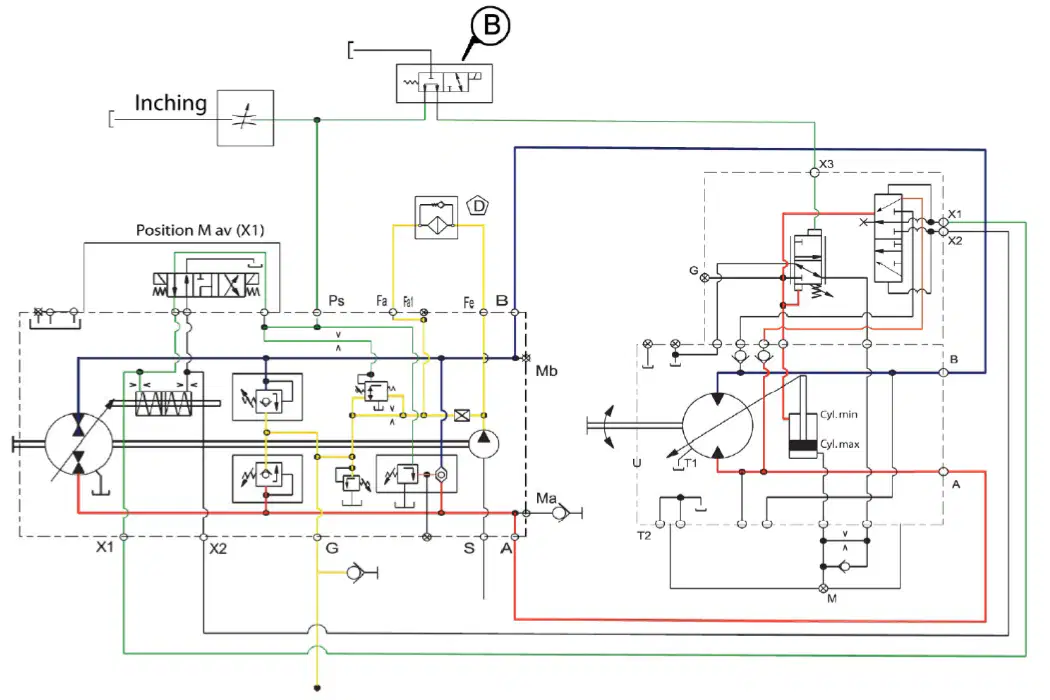

Sur le schéma ci-dessous quel est le rôle du composant B :
Permet le remorquage de la machine.
Permet la commutation du moteur hydraulique.
Permet d’interdire la variation de cylindré du moteur hydraulique.
Permet le blocage pour stationnement du moteur hydraulique.

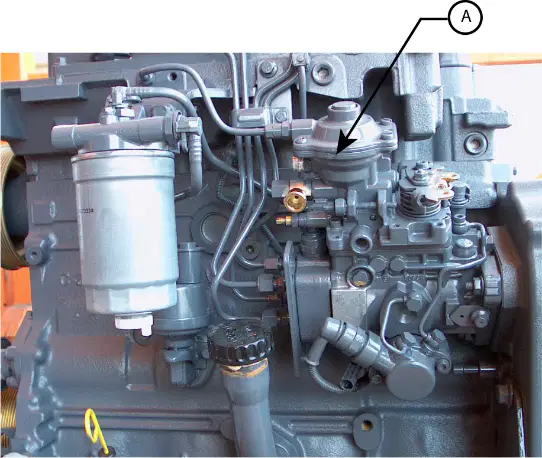

Sur la photo ci-dessous, quel est le rôle du dispositif repère A ?
Permet l’arrêt du moteur.
Corrige l’avance à l’injection en bas régime.
Filtre de sécurité pour le gasoil.
Limite le plein débit de la pompe dans certaines conditions.
Sur un poste Mig/Mag, l’intensité se règle :
En indiquant l’épaisseur à souder sur le poste.
Avec la vitesse du fil.
Uniquement en mode court-circuit.
Automatiquement avec la tension de soudage.
Sur un feu d’hydrocarbure, je dois utiliser :
Un extincteur à CO2.
Un extincteur à poudre.
Un extincteur à eau + additif.
Un extincteur à eau.
