WorksheetsQuiz Struktur Baja Bangunan Tinggi
Total questions: 50
Worksheet time: 30mins
Apa tujuan dari "Evaluasi Hasil Analisa Struktur" pada bangunan tinggi?
Untuk memperindah tampilan bangunan
Untuk menilai keamanan dan kekuatan struktur bangunan
Untuk menentukan warna cat bangunan
Untuk memilih lokasi pembangunan

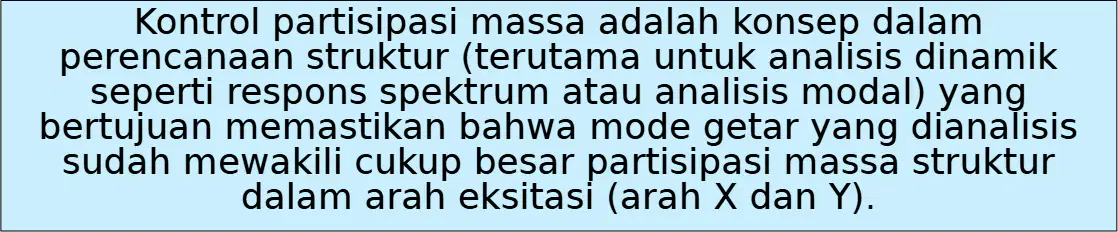

Apa tujuan utama dari kontrol partisipasi massa dalam perencanaan struktur?
Memastikan mode getar yang dianalisis sudah mewakili cukup besar partisipasi massa struktur
Mengurangi biaya pembangunan struktur
Kontrol beban gempa respon spektrum dianggap memenuhi
Partisipasi massa berperan pada pergerakan struktur akibat gempa
Menurut SNI 1726, berapa persentase minimum kontrol partisipasi massa yang harus dicapai untuk arah X dan Y?
≥ 90%
≥ 50%
≥ 75%
≥ 100%
Kontrol partisipasi massa biasanya digunakan dalam analisis dinamik struktur. Manakah dari berikut ini yang termasuk jenis analisis dinamik yang disebutkan dalam materi?
Analisis modal
Analisis statik
Analisis termal
Analisis gravitasi
Mengapa penting memastikan mode getar yang dianalisis mewakili partisipasi massa struktur yang cukup besar dalam arah eksitasi?
Agar hasil analisis dinamik akurat dan struktur aman terhadap gaya eksitasi
Agar biaya konstruksi lebih murah
Agar proses pembangunan lebih cepat
Agar struktur terlihat lebih menarik
Apa yang dimaksud dengan periode getar alami (T) pada struktur bangunan?
Waktu terjadinya getaran pada saat posisi keseimbangan statis struktur terganggu, kemudian kembali pada posisi awalnya
Waktu yang dibutuhkan struktur untuk mencapai kekakuan maksimum
Waktu yang diperlukan struktur untuk mengalami kerusakan total
Waktu yang dibutuhkan struktur untuk menerima gaya luar
Menurut SNI 1726, periode fundamental struktur (T) tidak boleh melebihi hasil perkalian koefisien untuk batasan atas pada periode yang dihitung (Cu) dari Tabel 17 dan periode fundamental pendekatan (Ta). Apa alternatif lain yang diizinkan dalam analisis periode fundamental struktur?
Menggunakan periode bangunan pendekatan (Ta) secara langsung
Menggunakan periode getar alami dari struktur lain
Menggunakan periode getar alami dari bangunan tertinggi di sekitar
Menggunakan periode getar alami dari struktur yang berbeda material
Getaran alami yang ditimbulkan bangunan disebabkan oleh adanya kekakuan dan massa struktur tanpa adanya gaya luar. Berdasarkan pernyataan tersebut, apa yang menjadi penyebab utama getaran alami pada bangunan?
Kekakuan dan massa struktur
Gaya luar yang besar
Daktilitas
Respon Spektrum
Berdasarkan Tabel 17, berapakah nilai koefisien Cₙ untuk parameter percepatan respons spektral desain pada 1 detik (SD₁) sebesar 0,2?
1,4
1,5
1,6
1,7
Apa rumus yang digunakan untuk menentukan periode fundamental pendekatan (Tₐ) suatu struktur?
Tₐ = Cₙ × hₙ
Tₐ = Cₜ × hₙˣ
Tₐ = hₙ / Cₜ
Tₐ = Cₜ + hₙˣ
Dalam rumus Tₐ = Cₜ × hₙˣ, apa arti dari hₙ?
Koefisien struktur
Ketinggian struktur (m)
Berat struktur (kg)
Luas struktur (m²)
Berdasarkan Tabel 18, berapakah nilai Cₜ untuk rangka baja pemikul momen?
0,0724
0,0466
0,0731
0,0488
Berdasarkan Tabel 18, tipe struktur apa yang memiliki nilai x sebesar 0,8?
Rangka baja pemikul momen
Rangka beton pemikul momen
Rangka baja dengan bracing eksentris
Semua sistem struktur lainnya
Jika sebuah struktur menggunakan rangka baja dengan bracing eksentris, berapakah nilai x yang digunakan dalam perhitungan periode fundamental pendekatan?
0,8
0,9
0,75
0,7
Jelaskan langkah-langkah yang harus dilakukan untuk menentukan periode fundamental pendekatan (Tₐ) suatu struktur menggunakan data dari Tabel 18.
Pilih tipe struktur, tentukan nilai Cₜ dan x, lalu masukkan ketinggian struktur ke dalam rumus Tₐ = Cₜ × hₙˣ
Hitung berat struktur, lalu kalikan dengan Cₜ
Pilih nilai Cₙ dari Tabel 17, lalu masukkan ke rumus Tₐ = Cₙ × hₙ
Tentukan luas struktur, lalu kalikan dengan x
Apa yang dimaksud dengan N pada persamaan Ta = 0,1N?
Jumlah tingkat
Tinggi rata-rata tingkat
Periode fundamental
Gaya seismik
Pada struktur dengan ketinggian tidak melebihi berapa tingkat, persamaan Ta = 0,1N dapat digunakan untuk menentukan periode fundamental pendekatan?
12 tingkat
10 tingkat
15 tingkat
20 tingkat
Jika sebuah gedung memiliki 8 tingkat, berapakah periode fundamental pendekatan (Ta) menurut persamaan yang diberikan?
0,8 detik
1,2 detik
0,1 detik
8 detik
Sebutkan syarat rata-rata tinggi tingkat minimum agar persamaan Ta = 0,1N dapat digunakan!
3 m
2 m
5 m
1 m
Apa yang dimaksud dengan Cs dalam persamaan gaya geser dasar akibat gempa bumi?
Koefisien respon seismik
Berat seismik efektif
Faktor modifikasi respon
Parameter percepatan spektrum
Bagaimana rumus untuk menghitung besaran koefisien respon seismik, Cs?
Cs = S_DS / (R / Ie)
Cs = R / (S_DS / Ie)
Cs = Ie / (S_DS * R)
Cs = S_DS * R * Ie
Apa fungsi dari parameter S_DS dalam perhitungan koefisien respon seismik?
Parameter percepatan spektrum respon desain pada periode pendek 0,2 detik
Faktor modifikasi respon
Faktor keutamaan
Berat seismik efektif
Jika nilai R meningkat, bagaimana pengaruhnya terhadap nilai Cs dalam rumus Cs = S_DS / (R / Ie)?
Nilai Cs akan menurun
Nilai Cs akan meningkat
Nilai Cs tetap
Nilai Cs tidak terpengaruh
Peran faktor Ie dalam rumus perhitungan Cs adalah sebagai apa?
Faktor keutamaan
Faktor modifikasi respon
Berat seismik efektif
Parameter percepatan
Rumus Cs untuk T ≤ TL yang benar adalah?
Cs = SD1 / [T (R/Ie)]
Cs = SD1 TL / [T² (R/Ie)]
Cs = 0,5S1 / (R/Ie)
Cs = 0,044SDSIe
Berapakah nilai minimum yang tidak boleh kurang untuk Cs menurut kontrol gaya geser dasar seismik?
Cs = 0,044SDSIe ≥ 0,01
Cs = 0,5S1 / (R/Ie)
Cs = SD1 / [T (R/Ie)]
Cs = SD1 TL / [T² (R/Ie)]
Untuk struktur yang berada di daerah dengan nilai S1 sama dengan atau lebih besar dari 0,6g, berapakah nilai maksimum Cs?
Cs = 0,5S1 / (R/Ie)
Cs = SD1 / [T (R/Ie)]
Cs = 0,044SDSIe ≥ 0,01
Cs = SD1 TL / [T² (R/Ie)]
Perbedaan rumus Cs untuk T ≤ TL dan T > TL dalam kontrol gaya geser dasar seismik adalah:
Untuk T ≤ TL menggunakan SD1, untuk T > TL menggunakan SD1 dan TL serta T².
Untuk T ≤ TL menggunakan S1, untuk T > TL menggunakan SDS.
Untuk T ≤ TL menggunakan TL, untuk T > TL menggunakan SD1.
Untuk T ≤ TL menggunakan T², untuk T > TL menggunakan T.
Apa yang dimaksud dengan "story drift" dalam proses perencanaan struktur bangunan?
Perbedaan tinggi antar lantai
Simpangan lateral antar lantai akibat gaya gempa
Perubahan bentuk struktur akibat beban mati
Penurunan pondasi bangunan
Mengapa simpangan lateral antar lantai harus selalu diperiksa dalam perencanaan struktur?
Untuk mempercepat proses konstruksi
Untuk menghemat biaya pembangunan
Untuk menjamin stabilitas struktur dan kenyamanan pengguna
Untuk memperindah tampilan bangunan
Faktor apa saja yang terdapat dalam rumus δx = (Cd δxe) / Ie?
Cd, δxe, Ie
Cb, δxe, Ie
Cd, δxe, Ib
Cb, δxe, Ib
Apa fungsi dari faktor Cd dalam rumus simpangan antar lantai?
Faktor pembesaran defleksi
Faktor pengurangan beban
Faktor penambahan massa
Faktor pengurangan tinggi lantai
Bagaimana cara menentukan simpangan antar lantai tingkat desain (D) menurut materi?
Dengan mengukur tinggi bangunan
Dengan menghitung perbedaan defleksi pada pusat massa di tingkat yang ditinjau
Dengan menambah beban pada lantai
Dengan mengurangi jumlah lantai
Apa yang dimaksud dengan F₃ pada tingkat 3 dalam penentuan simpangan antar tingkat?
Gaya geser akibat angin
Gaya gempa desain tingkat kekuatan
Perpindahan elastik tingkat 3
Rasio simpangan antar tingkat
Bagaimana rumus untuk menghitung perpindahan yang diperbesar (δ₃) pada tingkat 3?
δ₃ = (δₑ₃ – δₑ₂) C_d / I_E
δ₃ = C_d δₑ₃ / I_E
δ₃ = δₑ₃ + δₑ₂
δ₃ = δₑ₃ / C_d
Jelaskan langkah-langkah yang harus dilakukan untuk menentukan simpangan antar tingkat pada tingkat 2.
Hitung gaya gempa, tentukan perpindahan elastik, perbesar perpindahan, lalu kurangi dengan tingkat di bawahnya
Hitung gaya geser, tentukan rasio simpangan, lalu jumlahkan semua perpindahan
Hitung gaya gempa, tentukan rasio simpangan, lalu bagi dengan jumlah tingkat
Hitung gaya geser, tentukan perpindahan elastik, lalu kalikan dengan jumlah tingkat
Apa yang dimaksud dengan Δi/Li dalam konteks penentuan simpangan antar tingkat?
Perpindahan total
Rasio simpangan antar tingkat
Gaya gempa desain tingkat kekuatan
Perpindahan elastik
Apa yang dimaksud dengan kontrol simpangan antar lantai dalam struktur bangunan?
Pengendalian suhu antar lantai
Pengendalian pergerakan antar lantai agar tidak melebihi batas yang diizinkan
Pengendalian warna lantai
Pengendalian jumlah lantai
Berdasarkan Tabel 20, berapakah batas simpangan antar tingkat ijin untuk struktur dinding geser batu bata lainnya pada kategori risiko IV?
0,010hsx
0,007hsx
0,015hsx
0,020hsx
Jika sebuah bangunan memiliki struktur dinding geser kantilever batu bata dan masuk kategori risiko III, berapakah batas simpangan antar tingkat ijin yang harus dipenuhi?
0,010hsx
0,007hsx
0,015hsx
0,020hsx
Jelaskan mengapa penting untuk mengontrol simpangan antar lantai pada bangunan bertingkat menurut tabel dan penjelasan yang diberikan.
Untuk menjaga estetika bangunan
Untuk memastikan keamanan dan stabilitas struktur bangunan
Untuk mengurangi biaya konstruksi
Untuk mempercepat proses pembangunan
Dalam kasus struktur selain dinding geser batu bata, berapakah batas simpangan antar tingkat ijin untuk kategori risiko I atau II?
0,025hsx
0,020hsx
0,015hsx
0,010hsx
Sebutkan dua contoh struktur yang memiliki batas simpangan antar tingkat ijin sebesar 0,010hsx pada kategori risiko III!
Struktur dinding geser kantilever batu bata dan semua struktur lainnya
Struktur dinding geser batu bata lainnya dan struktur dinding geser kantilever batu bata
Semua struktur lainnya dan struktur selain dinding geser batu bata
Struktur dinding geser kantilever batu bata dan struktur selain dinding geser batu bata
Bagaimana cara menentukan nilai h_sx dalam perhitungan simpangan antar lantai?
Menggunakan lebar lantai
Menggunakan tinggi tingkat di bawah tingkat-x
Menggunakan panjang bangunan
Menggunakan jumlah lantai
Pada kontrol kekuatan penampang, apa yang harus dikontrol terhadap lentur akibat kekuatan bracing?
Kekuatan balok
Kekuatan kolom
Kekuatan sambungan
Kekuatan pondasi
Apa fungsi utama bracing pada struktur baja ?
Menambah kekakuan dan stabilitas struktur
Mengurangi berat struktur
Memperindah tampilan struktur
Menghemat biaya konstruksi
Mengapa penting melakukan kontrol kekuatan tekan kolom akibat kekuatan bracing dalam perhitungan struktur baja?
Untuk mencegah kegagalan struktur akibat beban tekan
Untuk mempercepat proses konstruksi
Untuk memastikan ketercapaian lentur
Untuk mencegah kegagalan tarik
Jelaskan mengapa asumsi adanya lateral support menyebabkan L_b < L_p pada analisis balok.
Karena bentang balok menjadi lebih panjang
Karena balok tidak memerlukan bracing
Karena bentang balok menjadi pendek
Karena nilai M_ub menjadi lebih kecil
Jelaskan langkah-langkah yang harus dilakukan untuk mengontrol kekuatan geser link pada portal EBF.
Menghitung gaya geser maksimum, membandingkan dengan kapasitas geser link, dan memastikan link tidak melebihi batas desain.
Mengukur panjang balok, membagi dengan jumlah kolom, dan menentukan kekuatan link.
Menghitung luas penampang kolom, membagi dengan modulus elastisitas, dan menentukan kekuatan geser, memastikan link daktail
Menghitung berat struktur, membagi dengan jumlah bracing, dan menentukan kekuatan link.
Jelaskan menurut anda, apa perbedaan prinsip rangka pemikul momen, rangka bresing konsentris dan rangka bresing eksentris? Kapan harus digunakan ketiga tipe rangka tersebut?
