WorksheetsÁlgebra booleana
Total questions: 69
Worksheet time: 35mins
¿Quién desarrolló el álgebra booleana?
Rene Descartes
Isaac Newton
Gottfried Leibniz
George Boole
¿En qué año publicó George Boole su libro 'An Investigation of the Laws of Thought'?
1854
1847
1860
1839
¿Cuál es la diferencia principal entre una señal analógica y una señal digital según el texto?
La señal analógica tiene como característica principal el continuo cambio de magnitud, mientras que la señal digital tiene valores divididos en un número infinito de intervalos, cada uno asignado a un valor o cadena de valores como información.
La señal analógica transmite información únicamente en forma de pulsos eléctricos, mientras que la señal digital utiliza ondas de radio.
La señal analógica es más precisa que la digital porque no tiene interferencias, mientras que la digital siempre tiene errores.
La señal digital puede representar cualquier valor posible, mientras que la analógica solo puede representar valores enteros.
¿Cuáles son los dos valores posibles de una señal binaria?
Encendido-Apagado, arriba-abajo
5-6
Alto-bajo, positivo-negativo, 2-3
Conectado-desconectado, verdadero-falso, 1-0
Arriba-abajo, izquierda-derecha, 7-8
El álgebra booleana se utiliza en el diseño y representación de circuitos lógicos de control basados en relés e interruptores.
Verdadero
Falso
¿Qué científico utilizó por primera vez el álgebra booleana para el análisis de circuitos telefónicos en 1938?
Claude E. Shannon
George Boole
Alan Turing
John von Neumann
¿Qué tipo de señales existen principalmente según el texto?
Eléctricas y mecánicas
Analógicas y digitales
Visuales y sonoras
Simples y compuestas
¿Cuál es el elemento neutro de la suma en el álgebra booleana?
-1
1
x
0
¿Cuál es el elemento neutro del producto en el álgebra booleana?
1
0
-1
2
¿Cómo se llama la operación representada por el símbolo + en el álgebra booleana?
Multiplicación o operación AND
Suma o operación OR
Negación o operación NOT
División o operación XOR
¿Cómo se llama la operación representada por el símbolo · en el álgebra booleana?
Producto o operación AND
Suma o operación OR
Negación o operación NOT
División o operación XOR
¿Cuál es el complemento de x en el álgebra booleana?
x
x+1
x-1
x'
¿Cuál de las siguientes opciones representa la propiedad de conmutatividad en el álgebra booleana?
x + 0 = x
x + y = y + x
x + (y + z) = (x + y) + z
x + y = x · y
¿Cuál de las siguientes opciones representa la propiedad de asociatividad en el álgebra booleana?
A) x + y = y + x
B) x + 0 = x
C) x + (y + z) = (x + y) + z
D) x · y = y · x
¿Qué valores puede tomar la función booleana?
Verdadero o Falso
1 o 2
0 o 1
2 o 3
Según la tabla de verdad de la operación And, ¿cuál es el resultado de A ∧ B si A = 1 y B = 0?
A) 1
B) 0
C) No se puede determinar
Según la tabla de verdad de la operación Or, ¿cuál es el resultado de (A ∨ B) si A = 0 y B = 1?
0
1
No se puede determinar
Según la tabla de verdad de la operación Not, ¿cuál es el resultado de A' si A = 1?
A) 1
B) 0
C) No se puede determinar
En álgebra booleana, ¿cuánto es 1 + 1?
1
0
2
-1
Aplica la ley de De Morgan a la expresión (ABCD)'. ¿Cuál es el resultado?
A) A' + B' + C' + D'
B) A'B'C'D'
C) (A + B + C + D)'
¿Cuál es el valor máximo en álgebra booleana?
1
0
2
-1
Según el Teorema 6 de las Leyes de Morgan, ¿cómo se expresa (x + y)'?
x' · y'
x' + y'
x · y
Complete el teorema del álgebra de Boole: 0A = ___
0
A
1
-A
Complete el teorema dual del álgebra de Boole: 1 + A = ___
1
A
0
A + 1
Complete el teorema del álgebra de Boole: 1A = ___
A
1
0
A+1
Complete el teorema dual del álgebra de Boole: 0 + A = ___
A
0
1
A + 0
Complete el teorema del álgebra de Boole: AA = ___
A
0
1
AA
Complete el teorema dual del álgebra de Boole: A + A = ___
A
0
1
A'
Complete el teorema del álgebra de Boole: AA' = ___
0
A
1
A'
Complete el teorema dual del álgebra de Boole: A + A' = ___
1
0
A
A'
Complete el teorema del álgebra de Boole: AB = BA
AB = BA
AB = A + B
AB = A - B
AB = B - A
Complete el teorema dual del álgebra de Boole:
A + B = B + A
A · B = B · A
A + B = A · B
A · B = A + B
Complete el teorema del álgebra de Boole: ABC = A(BC)
ABC = A(BC)
ABC = (AB)C
ABC = (A+B)C
ABC = A+B+C
Complete el teorema dual del álgebra de Boole:
A + B + C = A + (B + C)
A · B · C = A · (B · C)
A + B · C = (A + B) · (A + C)
A · (B + C) = (A · B) + (A · C)
Complete el teorema del álgebra de Boole: (AB...Z)' = ?
(AB...Z)' = A' + B' + ... + Z'
(AB...Z)' = A'B'...Z'
(AB...Z)' = AB...Z
(AB...Z)' = (A + B + ... + Z)'
Complete el teorema dual del álgebra de Boole:
(A + B + ... + Z)' = A'B'...Z'
(A + B + ... + Z)' = A' + B' + ... + Z'
(A + B + ... + Z)' = AB...Z
(A + B + ... + Z)' = (A' + B' + ... + Z')
Complete el teorema del álgebra de Boole:
AB + AC = A(B + C)
AB + AC = (A + B)C
AB + AC = A + B + C
AB + AC = AB(C)
Complete el teorema dual del álgebra de Boole:
(A + B)(A + C) = A + BC
(A + B)(A + C) = AB + AC
(A + B)(A + C) = A(B + C)
(A + B)(A + C) = AB + C
Complete el teorema del álgebra de Boole:
AB + AB' = A
AB + AB' = B
AB + AB' = AB
AB + AB' = 0
Complete el teorema dual del álgebra de Boole:
(A + B)(A + B') = A
(A · B)(A · B') = A
(A + B)(A · B') = A
(A · B)(A + B') = A
Complete el teorema del álgebra de Boole:
A + AB = A
A + AB = B
A + AB = AB
A + AB = A + B
Complete el teorema dual del álgebra de Boole:
A(A' + B) = AB
A + (A'B) = (A + B)
A(A + B') = AB'
A + (A' + B) = AB
Complete el teorema del álgebra de Boole: A + A'B = ?
A + B
AB
A' + B
A'B
Complete el teorema dual del álgebra de Boole:
A(A' + B) = AB
A + (A'B) = (A + B)A'
A(A + B') = AB'
A + (A' + B) = AB
Complete el teorema del álgebra de Boole:
CA + CA'B = CA + CB
CA + CA'B = CA' + CB
CA + CA'B = CA + C'B
CA + CA'B = CA' + C'B
Ejemplo 5.2. Para simplificar la expresión booleana: F = AB' + (ABC)' + C(B' + A) Después de aplicar el teorema 7a, ¿cuál es la expresión obtenida?
F = AB' + A' + B' + C' + CB' + CA
F = AB' + A + B + C' + CB' + CA
F = AB' + A' + B + C' + CB' + CA
F = AB' + A' + B' + C + CB' + CA
Ejemplo 5.2. Para simplificar la expresión booleana: F = AB' + (ABC)' + C(B' + A) Completa el siguiente paso de simplificación: F = (A + A') + B' + C' = ____
F = 1 + B' + C'
F = A + B' + C'
F = AB' + C'
F = A' + B' + C'
Ejemplo 5.3. La simplificación de la expresión booleana F = ZX + XYZ' + X'Z'W es la siguiente: ¿Cuál de las siguientes opciones corresponde al primer paso de simplificación?
A) F = ZX + XYZ' + X'Z'W
B) F = Z'(X + X'W) + XYZ'
C) F = ZX' + Z'W + XYZ'
D) F = XZ' + XY' + Z'W
La función booleana F = A'B'C'D + A'B'CD + AB'C'D + AB'CD' se puede simplificar como se muestra a continuación: ¿Cuál de las siguientes opciones corresponde al segundo paso de simplificación?
F = A'B'C'D + A'B'CD + AB'C'D + AB'CD'
F = A'B'D(C' + C) + AB'D(C' + C) + AB'CD'
F = A'B'D + AB'D + AB'CD'
F = B'D + AB'CD'
¿Cuál es la expresión booleana simplificada de F si F = B'(D + D'AC)?
F = B'D + AB'C
F = B'D' + AC
F = B'D + AC
F = B'D' + AB'C
¿Qué método se utiliza para simplificar expresiones booleanas usando diagramas visuales de todas las formas posibles en que se puede plantear una expresión booleana en forma normalizada?
Método de Karnaugh
Método de Veitch
Método de Shannon
Método de DeMorgan
¿Cómo se calcula el número de casillas en un mapa de Karnaugh para una expresión booleana?
número de casillas = n2
número de casillas = 2n
número de casillas = n+2
número de casillas = 2n
¿Qué es un minitérmino en el contexto de las expresiones booleanas?
Un minitérmino es aquel que forma parte de la expresión y que se puede escribir de la manera más simple formando lo que se conoce en álgebra elemental como un monomio.
Un minitérmino es una expresión booleana que siempre es igual a uno.
Un minitérmino es una variable que no aparece en la función booleana.
Un minitérmino es el resultado de sumar dos términos en una expresión booleana.
¿Quién fue Maurice Karnaugh y cuál fue su contribución principal a la ingeniería de telecomunicaciones?
Maurice Karnaugh fue un ingeniero de telecomunicaciones estadounidense que propuso el método tabular o mapa de Karnaugh para la simplificación de funciones booleanas.
Maurice Karnaugh fue un matemático francés que desarrolló la teoría de la modulación digital.
Maurice Karnaugh fue un físico británico que inventó el transistor.
Maurice Karnaugh fue un ingeniero alemán que diseñó el primer satélite de comunicaciones.
Representar en un mapa de Karnaugh y determinar la expresión booleana simplificada de: F = XY'Z' + XY'Z + XYZ' + XYZ
F = XZ + Y'Z'
F = X + YZ'
F = XZ' + YZ
F = XY + Z

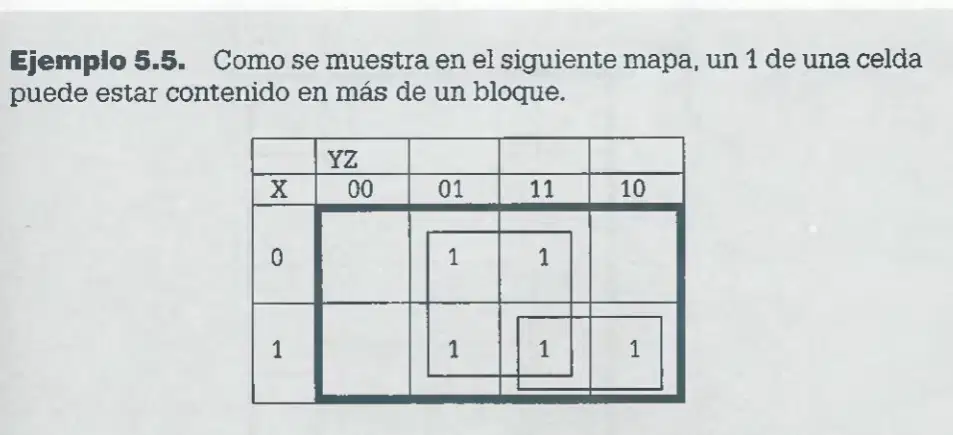

¿Cuál es la expresión simplificada que se obtiene del siguiente mapa de Karnaugh?
F = XY' + YZ'
F = X'Y'Z + X'YZ + XYZ' + XYZ
F = X + YZ
F = Z + XY
¿Cuál es la expresión booleana simplificada que corresponde al siguiente mapa de Karnaugh?
F = XY' + YZ'
F = Z + XY
F = X + YZ
F = X'Y'Z + X'YZ + XYZ' + XYZ
Simplificar la siguiente expresión booleana usando el mapa de Karnaugh mostrado: F = WX' + W'XYZ' + W'XYZ + WXY'Z' + WX'Y'Z' + WX'YZ. Coloca los unos en las celdas correspondientes del mapa de Karnaugh y realiza la agrupación y simplificación de los bloques. Escribe la expresión simplificada final.
F = X' + YZ
F = W + XZ
F = Y' + WZ
F = X + Y

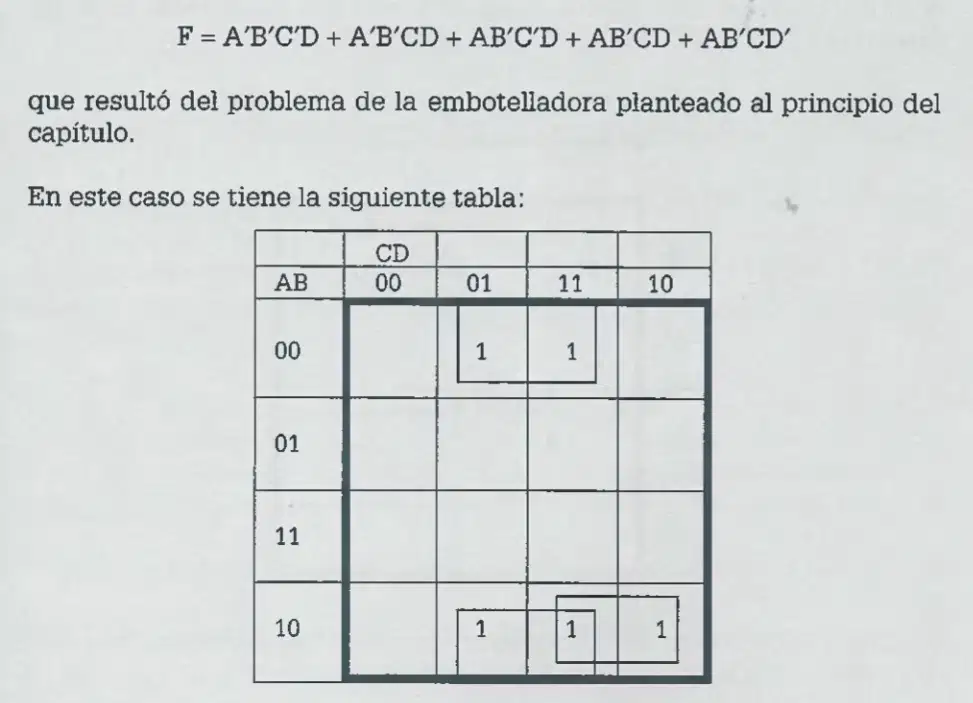

Según la tabla mostrada, ¿cuál es la expresión simplificada?
F = B'D + AB'C
F = AB + CD
F = A'B + C'D
F = B + D
Simplifica la siguiente expresión booleana usando el mapa de Karnaugh: F = A'B'C'D + A'B'C + CD + AB'CD + AB'CD'. Escribe la expresión simplificada en sumas de productos.
F = B'C + CD + A'B'D
F = A'B'C + CD + AB'D
F = B'C'D + CD + AB'CD
F = A'B'C'D + CD + AB'CD'

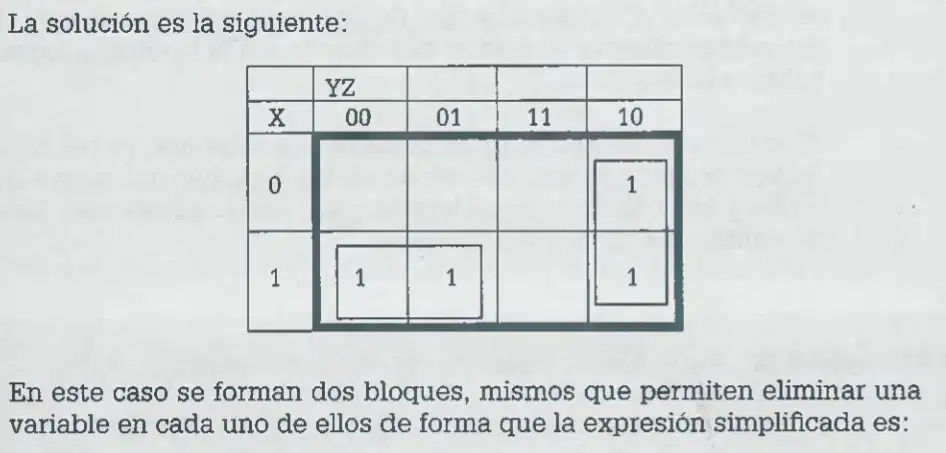

En el mapa de Karnaugh mostrado, ¿cuántos bloques se forman al agrupar los unos?
2 bloques
3 bloques
4 bloques
1 bloque
¿Por qué la expresión booleana simplificada en sumas de productos no es igual a la que se obtiene en productos de sumas, aunque sean lógicamente equivalentes?
Porque cada forma utiliza diferentes agrupaciones y operaciones, lo que lleva a expresiones algebraicas distintas.
Porque ambas formas siempre producen resultados diferentes en todos los casos.
Porque las sumas de productos no pueden representar todas las funciones booleanas.
Porque los productos de sumas no pueden ser simplificados.
Según el texto, ¿por qué en algunos mapas de Karnaugh la solución no es única?
Porque la información se puede agrupar de manera diferente.
Porque siempre hay una sola forma de agrupar.
Porque no se pueden simplificar expresiones booleanas.
Porque no se aplican los teoremas del álgebra booleana.
¿Cuál es el símbolo de la compuerta lógica OR?
AB
A + B
A'
AB' + A'B
¿Cómo se llama la compuerta lógica cuyo símbolo es AB?
AND
OR
NOT
NAND
¿Qué función realiza la compuerta lógica NOT?
La compuerta NOT invierte la señal de entrada, es decir, si la entrada es 1 la salida es 0 y viceversa.
La compuerta NOT suma dos señales de entrada.
La compuerta NOT compara dos señales de entrada.
La compuerta NOT mantiene la señal de entrada sin cambios.
¿Cuál es la expresión booleana que corresponde a este diagrama?
F = AB' + AC' + B
F = AB + AC' + B'
F = AB' + AC + B
F = AB' + AC' + B'
¿Cuál es la expresión booleana que corresponde a este diagrama?
F = (A + B)' + (B + C')A
F = (A + B) + (B + C')A
F = (A + B)'(B + C')A
F = (A + B)' + (B + C')
¿Cuál es la expresión booleana correspondiente a la compuerta Nor?
(A + B)'
(AB)'
AB + A'B'
