Definição de Cisalhamento e Força Cortante

Total questions: 74

Worksheet time: 37mins

Name
Class
Date
1.

Qual palavra nomeia a força que corta a peça de lado, empurrando-a tangente à área?

a)

Força cortante Q

b)

Força empurradora Z

c)

Força giratória R

d)

Força puxante L

2.

O que acontece com um elemento quando sofre força cortante?

a)

Sofre cisalhamento

b)

Fica mais colorido

c)

Gira em círculos

d)

Aumenta de tamanho

3.

Qual é a área usada para calcular a tensão de cisalhamento?

a)

Área da seção transversal

b)

Área do volume total

c)

Área da superfície lisa

d)

Área do contorno externo

4.

A letra grega τ representa qual grandeza na fórmula τ = Q / Acis?

a)

Tensão de cisalhamento

b)

Tempo de contato

c)

Tamanho do objeto

d)

Tipo de material

5.

Na expressão τ = Q / Acis, o Q significa o quê?

a)

Quantidade total

b)

Queda de energia

c)

Calor aplicado

d)

Carga cortante

6.

Qual unidade pode medir a tensão de cisalhamento τ?

a)

Graus ou rad

b)

Litros ou ml

c)

Pa ou MPa

d)

Metros ou km

7.

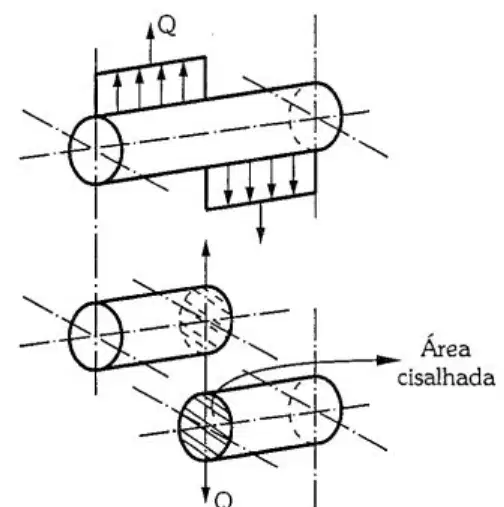

Em um pino sendo cortado, onde aparece a área cisalhada?

a)

No eixo central

b)

No canto arredondado

c)

Na seção que desliza

d)

Na ponta brilhante

8.

Se a área Acis ficar maior, o valor de τ tende a ficar como?

a)

Zero sempre

b)

Maior sem limite

c)

Igual para qualquer Q

d)

Menor para mesma Q

9.

Qual afirmação descreve melhor a força cortante?

a)

Atua tangencial à área

b)

Atua girando o objeto

c)

Atua só em linha reta

d)

Atua apenas no ar

10.

Qual parte do desenho indica Q nas figuras?

a)

Setas apontando

b)

Círculos grandes

c)

Linhas onduladas

d)

Triângulos escuros

11.

Uma peça com duas áreas cisalhadas sofre cisalhamento em quantos lugares?

a)

Um lugar

b)

Dois lugares

c)

Quatro lugares

d)

Três lugares

12.

Para calcular τ, quais dois valores precisam ser conhecidos?

a)

Q e Acis

b)

Altura e idade

c)

Peso e som

d)

Tempo e cor

13.

Quando Q aumenta e Acis fica igual, o que acontece com τ?

a)

Vira negativo

b)

Não muda nada

c)

Diminui o valor

d)

Aumenta o valor

14.

Qual termo significa o ato de a peça deslizar e cortar?

a)

Pintura

b)

Cisalhamento

c)

Aquecimento

d)

Alongamento

15.

Qual medida pode representar Acis em uma peça?

a)

s ou min

b)

kg ou g

c)

mm² ou cm²

d)

K ou °C

16.

Qual letra representa a tensão de cisalhamento na fórmula mostrada?

a)

Letra τ minúscula grega

b)

Letra Q maiúscula romana

c)

Letra A grande com sublinhado

d)

Letra n minúscula latina

17.

Q significa qual grandeza na fórmula de cisalhamento?

a)

Quociente das áreas

b)

Qualidade da peça

c)

Quantidade de elementos

d)

Carga cortante aplicada

18.

O que representa n na fórmula τ = Q ÷ (n × Acis)?

a)

Nível de energia

b)

Número de quilogramas

c)

Número de elementos

d)

Nome do material

19.

Acis indica o quê nesta lição?

a)

Área da secção transversal

b)

Altura da estrutura metálica

c)

Ângulo do corte realizado

d)

Ajuste do equipamento usado

20.

Se há 3 elementos iguais, como a área total é encontrada?

a)

Divide a área por três

b)

Subtrai a área por três

c)

Multiplica a área por três

d)

Soma três menos a área

21.

Qual opção mostra a fórmula para calcular a tensão de cisalhamento com vários elementos?

a)

τ = Q ÷ (n × Acis)

b)

τ = n × Q × Acis

c)

τ = Q ÷ n + Acis

d)

τ = Q + n + Acis

22.

As unidades possíveis para τ incluem quais exemplos?

a)

kg e L

b)

m e cm

c)

s e min

d)

Pa e MPa

23.

Quando os elementos têm a mesma área, o que fazer para dimensionar?

a)

Usar apenas a carga cortante Q

b)

Trocar n por outra letra qualquer

c)

Ignorar a área para facilitar o cálculo

d)

Somar ou multiplicar áreas iguais pelo número

24.

Qual frase descreve a tensão normal em uma peça cilíndrica?

a)

Atua ao longo do eixo longitudinal, perpendicular à secção

b)

Corre ao redor da peça, paralela à secção transversal

c)

Empurra em círculos, diagonal à secção transversal

d)

Gira a peça, formando curvas na secção transversal

25.

O que é a tensão de cisalhamento em uma peça?

a)

Força tangencial na secção transversal da peça

b)

Pressão perpendicular ao eixo longitudinal

c)

Empuxo que aumenta o comprimento do eixo

d)

Empurrão que comprime todo o cilindro

26.

Qual palavra nomeia a linha central do cilindro mostrado?

a)

Eixo longitudinal

b)

Secção transversal

c)

Pressão de contato

d)

Junta rebitada

27.

Em juntas com parafusos, o que precisa ser verificado?

a)

Cor da cabeça do parafuso na junta

b)

Número de furos decorativos na chapa

c)

Pressão de contato entre peça e parede do furo

d)

Temperatura da sala durante a montagem

28.

Escolha a opção que mostra onde age a pressão de contato em uma junta.

a)

Entre o elemento e a parede do furo na chapa

b)

Sobre toda a superfície externa da peça

c)

Na ponta livre do parafuso longe do furo

d)

No ar ao redor das chapas unidas

29.

Qual termo descreve o corte reto que atravessa a peça?

a)

Eixo longitudinal

b)

Pressão de contato

c)

Cisalhamento total

d)

Secção transversal

30.

Se uma força desliza a superfície de corte, que tipo de tensão é essa?

a)

Tensão de cisalhamento

b)

Tensão normal

c)

Tensão de dobra

d)

Pressão de contato

31.

Ao unir duas chapas com um pino, qual cuidado simples ajuda a proteger a junta?

a)

Dobrar as chapas para ficarem mais bonitas

b)

Pintar o pino com tinta colorida brilhante

c)

Verificar se a pressão de contato não é muito alta

d)

Fazer muitos furos apenas por decoração

32.

O que é tensão cisalhante média em uma seção?

a)

Força que puxa toda a barra para cima

b)

Energia que aquece o material durante o teste

c)

Pressão que empurra o material para os lados

d)

Valor médio da tensão por cisalhamento na seção

33.

Na figura, a força F aplicada pode causar ruptura do material em quais planos indicados?

a)

Ao longo dos planos AB e CD

b)

Ao longo das diagonais AC e BD

c)

Somente ao longo do plano superior

d)

Somente ao longo do plano inferior

34.

Qual letra representa a força de cisalhamento interna resultante usada no cálculo da tensão?

a)

V representa a força interna

b)

A representa a força interna

c)

τ representa a força interna

d)

F representa a força interna

35.

Qual é a fórmula da tensão cisalhante média?

a)

τ_med = V × A

b)

τ_med = V ÷ A

c)

τ_med = A ÷ V

d)

τ_med = F ÷ V

36.

Se o equilíbrio mostra duas forças de cisalhamento iguais em um bloco, qual pode ser o valor de cada força quando F atua verticalmente?

a)

Cada uma vale F inteira

b)

Cada uma vale F dividido por dois

c)

Cada uma vale V multiplicado por A

d)

Cada uma vale A dividida por F

37.

O que significa A na expressão τ_med = V/A?

a)

Área da seção transversal

b)

Altura total do corpo

c)

Ângulo do plano de corte

d)

Amplitude da força aplicada

38.

Para manter o bloco em equilíbrio quando F age, as forças de cisalhamento internas devem:

a)

Apontar na mesma direção de F

b)

Ser nulas em toda a peça

c)

Equilibrar F com sentidos opostos

d)

Ser maiores que a área A sempre

39.

Se V aumenta e A fica constante, o que acontece com τ_med?

a)

Vira zero para qualquer V

b)

Permanece igual a F/2

c)

Aumenta porque V ficou maior

d)

Diminui porque A é constante

40.

Qual palavra simples descreve o que acontece quando duas partes escorregam uma sobre a outra?

a)

Cisalhamento nas peças

b)

Girar como roda

c)

Esticar como elástico

d)

Empurrar forte juntas

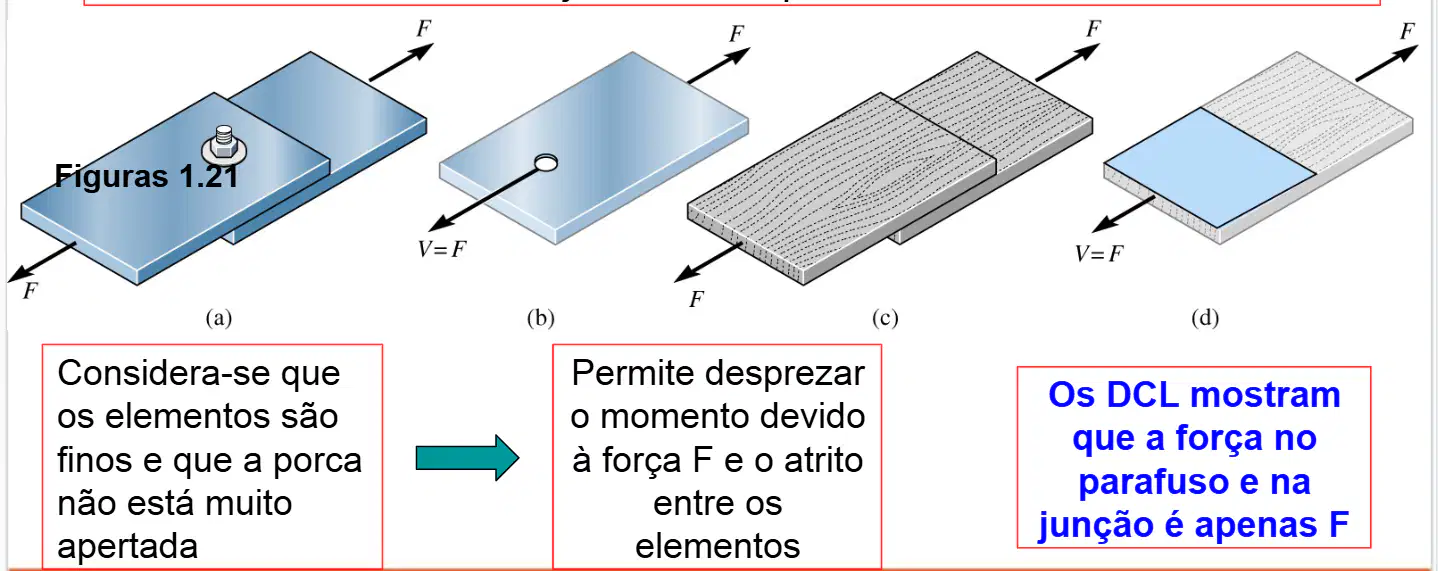

41.

Em uma junta com cisalhamento simples, quantas superfícies de corte atuam na peça?

a)

Nenhuma superfície ativa

b)

Três superfícies finas

c)

Duas superfícies iguais

d)

Uma superfície apenas

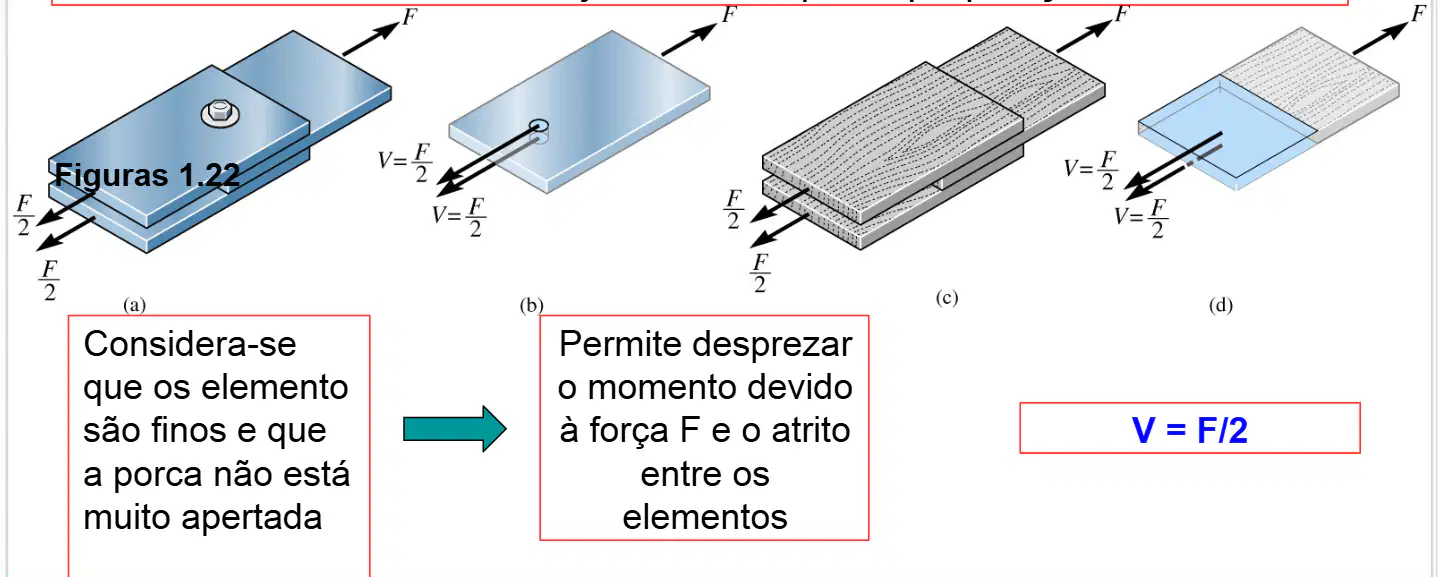

42.

Em cisalhamento duplo, a força é dividida. Qual é o valor em cada lado?

a)

V igual a F inteira

b)

V igual a F/2 cada

c)

V igual a 2F por lado

d)

V igual a F/3 toda

43.

Qual peça segura duas placas na junta sobreposta mostrada?

a)

Um ímã pequeno

b)

Uma cola colorida

c)

Um elástico forte

d)

Um parafuso com porca

44.

Observe a figura com uma placa e um furo. Qual força puxa a placa na direção da seta?

a)

Força chamada T

b)

Força chamada M

c)

Força chamada F

d)

Força chamada P

45.

Quando os elementos são finos e a porca não aperta muito, o atrito entre as placas pode ser

a)

Igual ao peso da peça

b)

Sempre o maior efeito

c)

Desprezado no cálculo

d)

Aumentado bastante

46.

Compare as juntas: qual tem duas superfícies cortando e reparte a força em duas partes?

a)

Junta de encaixe só

b)

Junta colada lisa

c)

Cisalhamento duplo

d)

Cisalhamento simples

47.

Se a força total é F, em cisalhamento simples a força na junção vale

a)

Zero sem força

b)

Um terço F/3 só

c)

Metade F/2 só

d)

Apenas F inteira

48.

O que a carga Q faz na junta mostrada no desenho?

a)

Tende a cisalhar a seção AA

b)

Aumenta o comprimento do parafuso

c)

Diminui a espessura t rapidamente

d)

Gira o furo em torno do eixo

49.

Quando a carga Q atua, qual esforço aparece entre o elemento e a parede do furo?

a)

Esforço de torção

b)

Esforço de flexão

c)

Esforço de tração

d)

Esforço de compressão

50.

Em quais regiões ocorre o contato principal no furo da junta?

a)

Regiões DD e EE

b)

Regiões AB e AC

c)

Regiões AA e BB

d)

Regiões BC e CC

51.

A pressão de contato pode causar qual problema no elemento?

a)

Resfriamento do material

b)

Coloração diferente do metal

c)

Aumento do diâmetro do furo

d)

Esmagamento do elemento

52.

Qual grandeza se relaciona com a pressão de contato além da área projetada?

a)

Velocidade de rotação do eixo

b)

Número de furos no conjunto

c)

Temperatura ambiente média

d)

Carga de compressão atuante

53.

A área usada para definir a pressão de contato é a área de qual seção?

a)

Seção circular do parafuso

b)

Seção transversal do ar

c)

Seção diagonal da junta

d)

Seção longitudinal do elemento

54.

Se a área projetada na parede do furo aumenta, o que tende a acontecer com a pressão de contato, mantendo a carga?

a)

A pressão aumenta

b)

A pressão vira zero instantâneo

c)

A pressão fica infinita

d)

A pressão diminui

55.

Qual peça pode estar em contato com a parede do furo na junta?

a)

Mola ou cabo

b)

Parafuso ou rebite

c)

Engrenagem ou roda

d)

Fita ou papel

56.

A seção AA indicada no desenho está associada a qual tipo de esforço?

a)

Esforço de aquecimento

b)

Esforço de cisalhamento

c)

Esforço de pintura

d)

Esforço de soldagem

57.

Qual é a melhor descrição simples de pressão de contato nessa junta?

a)

A compressão dividida pela área projetada

b)

A massa dividida pela altura

c)

A temperatura dividida pelo tempo

d)

A velocidade dividida pela distância

58.

Para reduzir risco de esmagamento, qual ajuste ajuda sem mudar a carga?

a)

Diminuir a área de contato

b)

Aumentar a área de contato

c)

Inclinar a peça levemente

d)

Pintar a peça de outra cor

59.

As setas de Q nas pontas da barra mostram que a junta está sendo puxada em sentidos opostos. O que isso gera na região do furo?

a)

Compressão local na parede

b)

Vácuo dentro do furo

c)

Som metálico constante

d)

Luz refletida diferente

60.

Qual letra representa a pressão de contato na fórmula σd = Q / (n * d * t)?

a)

t

b)

n

c)

Q

d)

σd

61.

Na fórmula, o que Q significa?

a)

Carga cortante

b)

Diâmetro do pino

c)

Número de peças

d)

Espessura da chapa

62.

Se aumentamos o número de elementos n, a pressão de contato σd tende a ficar como?

a)

Menor

b)

Maior

c)

Indefinida

d)

Igual

63.

Qual conjunto mostra duas variáveis do denominador da fórmula?

a)

n e t

b)

Q e σd

c)

Q e n

d)

σd e d

64.

Olhe o desenho: a letra d indica o diâmetro do pino. Se o pino fica mais grosso (d maior), o que acontece com σd?

a)

Fica menor

b)

Fica maior

c)

Não muda

d)

Vira Q

65.

Qual grandeza mede como uma força desliza as partes de um material?

a)

Pressão de contato entre chapas

b)

Comprimento total do parafuso

c)

Temperatura média do conjunto

d)

Tensão de cisalhamento em um pino

66.

Um pino de diâmetro 15 mm prende duas chapas. A força que puxa é 12 000 N. Qual operação básica ajuda a encontrar a tensão de cisalhamento média no pino?

a)

Dividir a força pela área da seção

b)

Somar força e diâmetro do pino

c)

Multiplicar diâmetro por comprimento da haste

d)

Subtrair a força do peso da chapa

67.

No conjunto com parafuso M12, a carga Q é 6 kN. Qual parte sente pressão de contato quando encosta na chapa intermediária?

a)

Cabeça do parafuso sextavado

b)

Hastes do garfo lateral

c)

Porca M12 do conjunto

d)

Arruela de pressão do conjunto

68.

Se a carga aumenta nas hastes do garfo, o que acontece com a pressão de contato nas hastes?

a)

Aumenta de forma proporcional

b)

Diminui rapidamente sempre

c)

Troca para tensão de cisalhamento

d)

Fica exatamente constante

69.

Qual letra representa o diâmetro do rebite mostrado no desenho?

a)

Letra R na seta

b)

Letra L no meio

c)

Letra Q na borda

d)

Letra d no círculo

70.

Na figura, a distância entre centros de rebites pode aparecer como 2d. O que significa 2d?

a)

Igual ao diâmetro

b)

Quatro vezes o diâmetro

c)

Metade do diâmetro

d)

Duas vezes o diâmetro

71.

Qual é uma distância mínima lateral mostrada no desenho perto da borda longa da chapa?

a)

4d indicado vertical

b)

2d indicado vertical

c)

3d indicado vertical

d)

1,5d indicado vertical

72.

Qual medida aparece como espaçamento intermediário maior entre centros de dois rebites vizinhos?

a)

3d no meio

b)

1,5d no topo

c)

Q na borda

d)

2d no canto

73.

Se um rebite tem diâmetro d, qual espaçamento indicado perto da ponta direita mostra 2d?

a)

Entre setas sem furos

b)

Entre linhas verticais

c)

Entre a borda e um furo

d)

Entre dois furos próximos

74.

Por que as distâncias mínimas precisam ser seguidas no projeto de juntas?

a)

Para manter segurança

b)

Para decorar a peça

c)

Para gastar mais metal

d)

Para deixar furos tortos
