Di sebuah pabrik otomasi produksi, Tiara sedang mempelajari sistem otomasi yang berbasis pneumatik. Ia bertanya-tanya, media apakah yang digunakan dalam sistem pneumatik tersebut......
Oli
Air
Minyak
Udara bertekanan
Gas
Indah sedang melakukan eksperimen di laboratorium untuk mengukur tekanan udara. Ia bertanya kepada teman-temannya, "Satuan tekanan udara adalah..."
Ampere
Volt
Mol
Derajat
Bar
Agus sedang merakit sebuah sistem pneumatik untuk proyeknya. Ia perlu menambahkan komponen yang tepat untuk memampatkan udara agar sistemnya berfungsi dengan baik. Komponen pneumatik yang diperlukan untuk memampatkan udara adalah...
Pompa
Kompresor
Motor Listrik
Silinder Udara
Pengatur tekanan udara
Di sebuah pabrik, terdapat sebuah mesin yang menggunakan tenaga fluida untuk menggerakkan berbagai komponen. Komponen yang berfungsi merubah tenaga fluida menjadi gerakan translasi ataupun gerakan berputar adalah...
Pompa
Katub
Konektor
Aktuator
Penggerak mula
Di sebuah pabrik yang menggunakan sistem pneumatik untuk menggerakkan mesin-mesin, udara yang dibutuhkan untuk kerja sistem haruslah bersih dan kering. Namun, untuk mencapai kondisi tersebut, sistem dirancang sedemikian rupa agar uap air yang terkondensasi dapat dibuang melalui saluran yang disebut....
Tangki kondensat
Tangki pembuangan udara
Akimulator udara
Katup pengatur aliran
Katup Pengarah
Indah sedang belajar tentang sistem hidrolik di sekolahnya. Dia menemukan bahwa sistem hidrolik adalah penerapan dari hukum...
Newton
Faraday
Pascal
Thomas alfa Edisson
Kirchof
Nita sedang belajar tentang sistem hidrolik di sekolah. Dia menemukan bahwa kata Hidrolik berasal dari bahasa Inggris Hydraulic yang berarti...
Cairan atau Minyak
Udara atau gas
Cairan dan gas
Gas dan Nitrogen
Fluida gas
Faisal sedang belajar tentang sistem hidrolik dan menemukan beberapa contoh penggunaannya. Ia mencatat beberapa alat yang menggunakan sistem hidrolik, kecuali...
Sistem Rem hidrolik
Spray gun
Excavator
Alat Pengangkat mobil
Dongkrak hidrolik
Di sebuah pabrik, Dedi sedang menjelaskan kepada Agung tentang perbedaan mendasar antara sistem hidrolik dan sistem pneumatik yang digunakan dalam mesin-mesin mereka. Ia berkata, "Perbedaan mendasar dari sistem hidrolik dan sistem pneumatik adalah..."
Fluida kerja
Penggunaannya
Operasionalnya
Pengelompokannya
Operatornya
Agus sedang mempertimbangkan untuk menggunakan sistem Pneumatik dalam proyeknya. Namun, dia ingin tahu tentang kekurangan dari sistem tersebut. Yang bukan merupakan kekurangan dari sistem Pneumatik adalah...
Memerlukan instalasi peralatan penghasil udara
Mudah terjadi kebocoran
Menimbulkan suara bising
Mudah mengembun
jika terjadi kebocoran dapat menyebabkan kekotoran pada sistem
Dalam sebuah pabrik yang menggunakan sistem pneumatik untuk menggerakkan mesin-mesin, Siti bertanya kepada rekan-rekannya, "Yang bukan merupakan kelebihan dari sistem pneumatik adalah..."
Ketersediaan udara yang tak terbatas
Aman
Bersih
Fleksibilitas temperatur
harga fluida kerja mahal
Pada sistem pneumatic gaya dari udara yang terkompresi diubah menjadi gaya mekanik pada aktuator, dari udara berubah menjadi gaya pada aktuator menjalani beberapa proses, urutkan proses sistem pneumatic dari mulai udara bebas hingga mencapai aktuator!

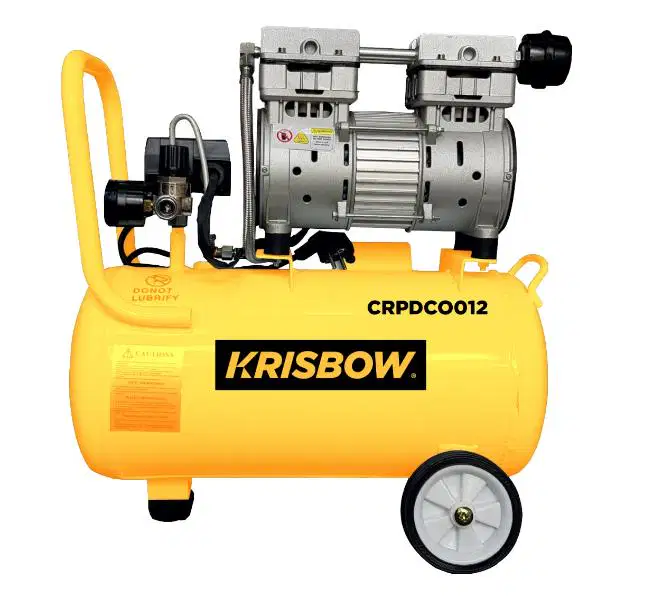

Air Compressor

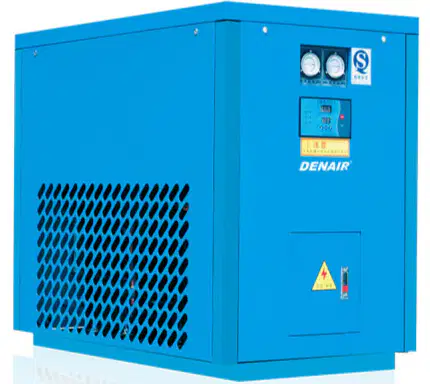

refrigerated air dryer
air reservoir tank
Filter Regulator Lubricator
pneumatic solenoid valve
Identifikasi komponen pada sistem hidrolik berikut!
Gunakan bahasa sesuai dengan yang kalian pelajari
Kasus Tangki Reaktor Kimia Berbahaya Sebuah industri kimia beralih dari penuangan bahan kimia manual ke sistem dosing pump otomatis untuk bahan Asam Sulfat pekat. Perhatikan pernyataan berikut terkait alasan perpindahan sistem tersebut:
(1) Sistem manual lebih murah biayanya namun lambat.
(2) Sistem otomatis meminimalisir risiko kecelakaan kerja (safety) akibat tumpahan.
(3) Sistem manual sering menghasilkan takaran yang tidak presisi karena human error.
(4) Sistem otomatis tidak memerlukan energi listrik sama sekali.
Berdasarkan pernyataan di atas, faktor utama (urgensi) yang menjadikan sistem otomatis lebih unggul dalam kasus bahan kimia berbahaya ditunjukkan oleh nomor...
1 dan 2
1 dan 4
2 dan 3
2dan 4
3 dan 4
Analisis Kerusakan Tungku Pembakaran (Furnace) Sistem kendali suhu tungku menggunakan umpan balik (closed loop). Kontroler diprogram agar mematikan Heater jika suhu > 200°C. Fakta di lapangan:
Set Point = 200°C.
Suhu aktual di dalam tungku sudah mencapai 500°C.
Namun, Heater (pemanas) tetap menyala dan indikator suhu pada panel kontrol terbaca 0°C.
Berdasarkan data tersebut, diagnosis kerusakan yang paling logis adalah...
Kontroler rusak sehingga memberikan perintah yang salah.
Sensor suhu (Termokopel) putus/rusak, sehingga mengirim sinyal 0°C ke kontroler.
Heater mengalami korsleting listrik.
Set point berubah sendiri menjadi 500°C.
Operator lupa mematikan sistem manual.
Merancang Sistem Cerdas Penyiram Tanaman Siswa SMK ingin membuat penyiram tanaman otomatis. Ia memiliki dua opsi desain:
Desain A (Open Loop): Pompa menyala menggunakan timer setiap jam 08.00 pagi.
Desain B (Closed Loop): Pompa menyala jika sensor kelembaban mendeteksi tanah kering.
Jika terjadi hujan lebat selama satu minggu berturut-turut setiap pagi, manakah analisis perbandingan efisiensi yang paling tepat?
Desain A lebih efisien karena alatnya lebih murah.
Desain B lebih efisien karena pompa tidak akan menyala saat tanah masih lembab
Desain A lebih baik karena tanaman pasti tersiram air bersih dari pompa.
Desain B boros listrik karena sensor harus menyala 24 jam.
Kedua desain sama saja karena tujuannya menyiram tanaman.
Seorang teknisi diminta merancang sistem kontrol level untuk tangki yang berisi Asam Sulfat Pekat (H₂SO₄). Bahan ini sangat korosif (membuat logam berkarat) dan berbahaya jika tersentuh. Manakah pilihan instrumen dan alasan yang tepat untuk kasus ini? (Pilih 2 jawaban benar)
Sebaiknya menggunakan Sensor Ultrasonik atau Radar karena tidak perlu menyentuh cairan (Non-contact).
Menggunakan gelas penduga (sight glass) biasa karena murah dan mudah dilihat.
Menggunakan pelampung bola dari logam biasa karena paling akurat.
Menghindari sensor yang memiliki bagian bergerak mekanis di dalam cairan agar tidak mudah macet terkena korosi.
Menggunakan tongkat ukur manual agar operator bisa melihat langsung isinya.
Pengendalian Tekanan Gas Reaktor Gas dialirkan ke dalam reaktor. Tekanan di dalam reaktor harus dijaga konstan pada angka 5 bar. Jika tekanan naik melebihi 5 bar, valve pembuangan (venting) akan membuka otomatis. Identifikasilah variabel-variabel sistem kontrol yang benar berikut ini! (Pilih 3 jawaban benar)
Angka 5 bar adalah Manipulated Variable.
Angka 5 bar adalah Set Point (Titik Acuan).
Tekanan aktual di dalam reaktor adalah Measured Variable (Variabel Terukur).
Bukaan valve pembuangan adalah Manipulated Variable (Variabel yang diubah-ubah oleh kontroler).
Valve pembuangan berfungsi sebagai Sensor.
Logika Keamanan (Safety Interlock) pada Boiler Sistem Burner Management System (BMS) pada boiler otomatis memiliki logika keamanan: "Jika level air di dalam drum boiler habis (Low-Low Level), maka api burner harus mati seketika." Apa alasan teknis dan konsekuensi yang benar dari logika tersebut? (Pilih beberapa jawaban benar)
Jika api tetap menyala saat air habis, pipa boiler bisa meleleh atau meledak (overheating).
Logika ini disebut Safety Interlock untuk mencegah kecelakaan fatal.
Sistem akan membunyikan alarm bahaya (Emergency Alarm) untuk memanggil operator.
Sistem sebaiknya memasukkan air dingin secara mendadak ke dalam boiler yang sedang panas merah.
Api harus dibesarkan agar sisa air cepat menjadi uap.
Feed masuk dengan kondisi suhu 25oC, Set point di pasang pada suhu 60oC, Tuliskan tahapan kerja dari reaktor tank pemanas otomatis!
Sensor membaca suhu dan meneruskan kepada transmiter
Sinyal suhu diterima oleh kontroler suhu dan dibandingkan dengan set point
Valve K2 dan K5 di buka dengan sangat besar
Valve K3 dan K4 di buka sangat kecil
Sensor terus membaca perubahan suhu yang terjadi
Kelompokan alat-alat instrumen berdasarkan fungsinya!
Displacement (Buoyancy)
Differential presure (DP)
Capacitance
Ultrasonic
Radar
Manometer
Tabung Bourdon (Bourdon Tube)
Tabung Bellow
Tabung Diaphragm
Piezoelectric
Termokopel (Thermocouple)
RTD (Resistance Temperature Detector)
Termistor (Thermistor)
Pyrometer Radiasi
Pyrometer Optik
Venturi Tube
Orifice Plate
Pitot Tube
Coriolis Mass Flow Sensor
Vortex Flow Sensor
