WorksheetsPreguntas sobre soldadura según la norma ISO 5817
Total questions: 20
Worksheet time: 10mins

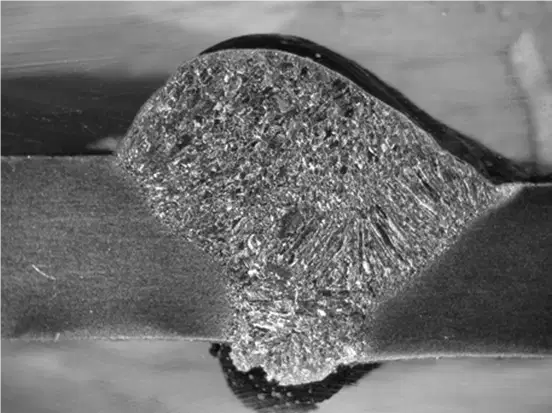

Zein da soldadura honek izan zezakeen gainlodiera maximoa ISO 5817 B MAILAREN ARABERA kontutan izanik ondorengo datuak: * Txaparen lodiera: 5 mm. * Soldaduraren zabalera: 12 mm * Soldaduraren gainlodiera: 4 mm.
No admisible
2,2 mm.
5 mm
3 mm

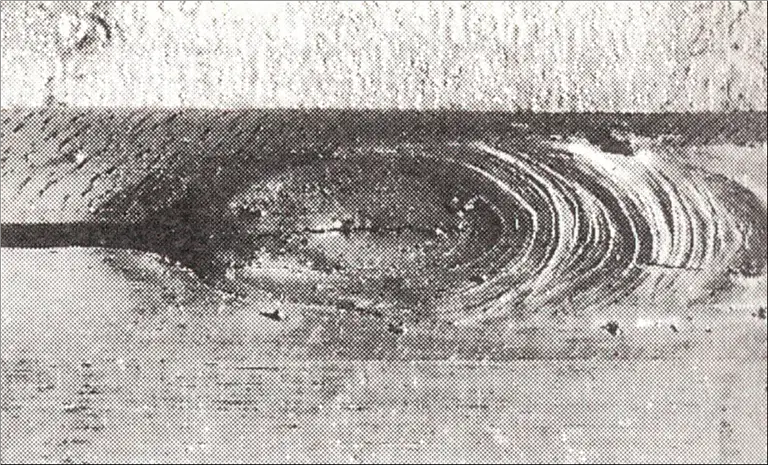

Zein da soldadura honek izan zezakeen kraterreko pitzadura luzera maximoa ISO 5817 C MAILAREN ARABERA kontutan izanik ondorengo datuak: * Pitzaduraren luzera: 5 mm.
No admisible
2 mm
3 mm
1,5 mm
Zein da soldadura honek izan zezakeen pikadura isolatu honen diametro maximoa ISO 5817 C MAILAREN ARABERA kontutan izanik ondorengo datuak: * Pikaduraren diametroa: 1 mm. * Txaparen lodiera 10 mm. * Soldadura eztarria: 6 mm.
No admisible
1,2 mm
2 mm
1,5 mm

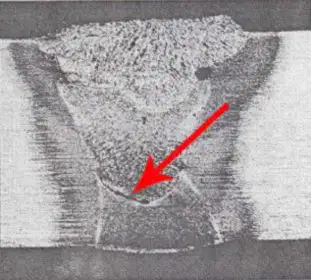

Zein da soldadura honek izan zezakeen penetrazio falta (puntuala) luzera maximoa ISO 5817 B MAILAREN ARABERA kontutan izanik ondorengo datuak: * Penetrazio falta luzera: 3 mm. * Txaparen lodiera 10 mm. * s= 10 mm.
No admisible
0,5 mm
1 mm
1,5 mm
Zein da soldadura honek izan zezakeen hozada sakonera maximoa ISO 5817 B MAILAREN ARABERA kontutan izanik ondorengo datuak: * Txaparen lodiera 20 mm. * Hozkadaren sakonera : 1 mm.
No admisible
0,5 mm
1 mm
1,5 mm
Zein da soldadura honek izan zezakeen bi txapen arteko tarte maximoa ISO 5817 B MAILAREN ARABERA kontutan izanik ondorengo datuak: * Txaparen lodiera 10 mm. * Soldadura eztarria: 6 mm. * Argazkiko tartea: 2 mm.
No admisible
1,1 mm
1 mm
1,2 mm
Zein da soldadura honek izan zezakeen arku pizketaren onartze neurrri maximoa ISO 5817 D MAILAREN ARABERA kontutan izanik ondorengo datuak: * Txaparen lodiera 10 mm. * Arku pizketaren luzera: 60 mm.
No admisible
Permitido, si las propiedades del metal a soldar no se ven afectadas.
Zein da soldadura honek izan zezakeen eztarri neurria nominal azpitiko neurria maximoa ISO 5817 C MAILAREN ARABERA kontutan izanik ondorengo datuak: (espesor de garganta insuficiente)
Txaparen lodiera 20 mm.
Eztarri nominala: 14 mm.
Neurtutako eztarria: 12 mm.
No admisible
1 mm.
2,3 mm
1,7 mm
Zein da soldadura honek izan zezakeen eztarri neurria nominal azpitiko neurria maximoa ISO 5817 C MAILAREN ARABERA kontutan izanik ondorengo datuak: (espesor de garganta insuficiente)
Txaparen lodiera 10 mm.
Eztarri nominala: 4 mm.
Neurtutako Z (soldaduraren katetoa) parametroa: 5 mm
No admisible
0,7 mm.
0,2 mm
1 mm
Zein da soldadura honek izan zezakeen bi katetoen arteko asimetriaren neurria maximoa ISO 5817 B MAILAREN ARABERA kontutan izanik ondorengo datuak: * Txaparen lodiera 10 mm. * Eztarri nominala: 3,5 mm. * Neurtutako Z1 parametroa: 5 mm. * Neurtutako Z2 parametroa: 8 mm.
No admisible
1 mm.
1,5 mm
1 mm
Zein da soldadura honek izan zezakeen gainlodiera maximoa ISO 5817 C MAILAREN ARABERA kontutan izanik ondorengo datuak: * Txaparen lodiera: 5 mm. * Soldaduraren zabalera: 12 mm * Soldaduraren gainlodiera: 4 mm.
No admisible
2,8 mm.
5 mm
2,2 mm
Zein da soldadura honek izan zezakeen arku pizketaren onartze neurria maximoa ISO 5817 C MAILAREN ARABERA kontutan izanik ondorengo datuak: * Txaparen lodiera 10 mm. * Arku pizketaren luzera: 60 mm.
No admisible
Permitido, si las propiedades del metal a soldar no se ven afectadas.
30 mm
40 mm
Zein da soldadura honek izan zezakeen erroko gainlodiera maximoa ISO 5817 C MAILAREN ARABERA kontutan izanik ondorengo datuak: * Txaparen lodiera: 5 mm. * Soldaduraren erroko zabalera: 4 mm * Soldaduraren erroko gainlodiera: 3 mm.
No admisible
2,2 mm.
3,4 mm
2,8 mm
Zein da soldadura honek izan zezakeen erroko gainlodiera maximoa ISO 5817 B MAILAREN ARABERA kontutan izanik ondorengo datuak: * Txaparen lodiera: 3 mm. * Soldaduraren erroko zabalera: 2 mm * Soldaduraren erroko gainlodiera: 1,5 mm.
No admisible
1,2 mm.
1,5 mm
3 mm
Zein da soldadura honek izan zezakeen eztarri neurrri nominal azpitiko neurrri maximoa ISO 5817 B MAILAREN ARABERA kontutan izanik ondorengo datuak: (espesor de garganta insuficiente) * Txaparen lodiera 20 mm. * Eztarri nominala: 14 mm. * Neurtutako eztarria: 12 mm.
No admisible
1 mm.
2,3 mm
1,7 mm
Zein da soldadura honek izan zezakeen eztarri neurrri nominal azpitiko neurrri maximoa ISO 5817 D MAILAREN ARABERA kontutan izanik ondorengo datuak: (espesor de garganta insuficiente) * Txaparen lodiera 30 mm. * Eztarri nominala: 20 mm. * Neurtutako eztarria: 18 mm.
No admisible
2 mm.
2,3 mm
1,7 mm
Zein da soldadura honek izan zezakeen fusio falta (puntuala) luzera maximoa ISO 5817 C MAILAREN ARABERA kontutan izanik ondorengo datuak: * Penetrazio falta luzera: 3 mm. * Txaparen lodiera 10 mm. * s= 10 mm.
No admisible
0,5 mm
1 mm
1,5 mm
Zein da soldadura honek izan zezakeen fusio falta (puntuala) luzera maximoa ISO 5817 D MAILAREN ARABERA kontutan izanik ondorengo datuak: * Penetrazio falta luzera: 3 mm. * Txaparen lodiera 10 mm. * s= 10 mm.
No admisible
4 mm
3 mm
2 mm
Zein da soldadura honek izan zezakeen penetrazio falta (puntuala) luzera maximoa ISO 5817 D MAILAREN ARABERA kontutan izanik ondorengo datuak: * Penetrazio falta luzera: 3 mm. * Txaparen lodiera 10 mm. * s= 10 mm.
No admisible
2 mm
1 mm
1,5 mm
Zein da soldadura honek izan zezakeen hozada sakonera maximoa ISO 5817 D mailaren arabera kontutan izanik ondorengo datuak:
Txaparen lodiera 20 mm.
Hozkadaren sakonera : 1 mm.
No admisible
1 mm
2 mm
4 mm
