WorksheetsPAS GANJIL MPP XII TKR 2025
Total questions: 25
Worksheet time: 2hrs 5mins
Name
Class
Date
1.
Komponen utama yang berfungsi untuk mengalirkan refrigeran ke seluruh sistem AC adalah: .............
a)
Kondensor,
b)
Kompresor.
c)
Evaporator
d)
Katup Ekspansi,
e)
Filter Dryer
2.
Apa yang dimaksud dengan sistem pendingin udara (AC)?
a)
Sistem yang mengatur suhu dan kelembapan udara di dalam ruang tertutup.
b)
Sistem yang menghangatkan udara di dalam ruang,
c)
Sistem yang menyaring udara dalam ruangan,
d)
Sistem yang menambah suhu udara dalam ruangan
e)
Sistem yang mengatur aliran udara di ruang mesin
3.
Fungsi kondensor pada sistem AC adalah untuk...
a)
Mengalirkan udara ke kabin,
b)
Mendinginkan refrigeran yang dipanaskan.
c)
Mengubah udara menjadi cair,
d)
Menghisap udara dari luar,
e)
Memanaskan refrigeran,
4.
Proses refrigerant yang berubah dari bentuk gas menjadi cair terjadi di...
a)
Kompresor,
b)
Kondensor.
c)
Evaporator
d)
Filter Dryer,
e)
Blower
5.
Urutan aliran refrigerant (freon) pada sistem AC mobil adalah.........
a)
Kompresor--->Expansion valve--->Evaporator--->Kondensor--->Receiver dryer,
b)
Kompresor--->Kondensor--->Receiver dryer--->Expansion valve--->Evaporator.
c)
Kompresor--->Evaporator--->Receiver dryer--->Kondensor--->Expansion valve,
d)
Compresor--->Receiver dryer--->Expansion valve--->Kondensor--->Evaporator,
e)
Kompresor--->Kondensor--->Receiver dryer--->Evaporator--->Expansion vallve,
6.
Energi panas pada refrigeran dibuang ke udara luar melalui...
a)
Evaporator,
b)
Kompresor
c)
Kondensor.
d)
Katup Ekspansi
e)
Thermistor,
7.
Salah satu komponen yang digunakan untuk menurunkan tekanan refrigeran di sistem AC adalah...
a)
Kompresor,
b)
Evaporator
c)
Expansi valve (katup ekspansi).
d)
Kondensor
e)
Relief Valve
8.
Refrigeran dalam sistem AC biasanya bersirkulasi dalam bentuk...
a)
Gas saja
b)
Cairan saja
c)
Gas dan cairan
d)
Uap kering
e)
Cairan superkritis
9.
Jika refrigeran dalam sistem AC terlalu sedikit, dampaknya adalah...
a)
Sistem tidak dingin
b)
Kompresor bekerja terlalu keras
c)
Tekanan sistem menurun
d)
Tekanan sistem terlalu tinggi
e)
Suhu terlalu dingin
10.
Komponen yang berfungsi menyaring kotoran dan kelembapan pada sistem AC adalah...
a)
Kompresor
b)
Reciver dryer.
c)
Kondensor
d)
Katup Ekspansi
e)
Blower,
11.

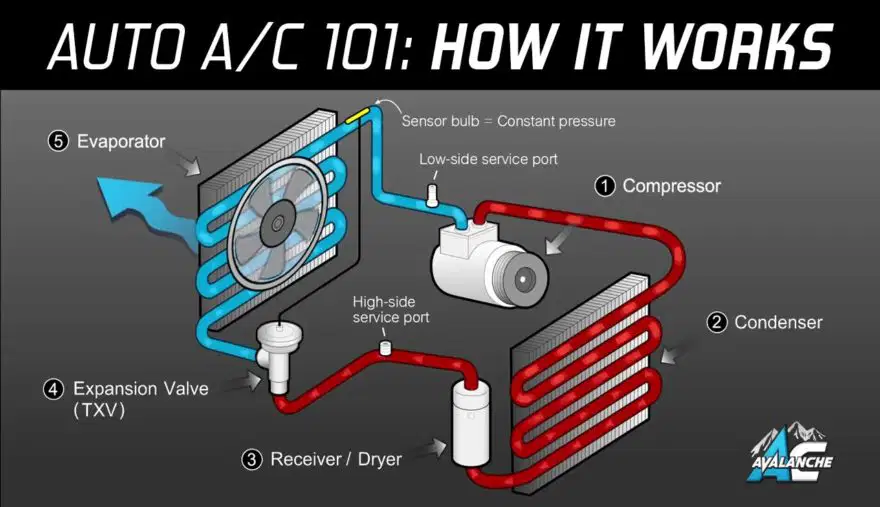

Perhatikan gambar berikut!
Pada saat sistem AC bekerja, keadaan refrigeran yang berada pada Condenser yang diberi warna merah adalah.......
a)
Berwujud cair, tekanan rendah , temperatur tinggi
b)
Berwujud gas, tekanan rendah, temperatur tinggi,
c)
Berwujud Gas, tekanan tinggi, temperatur rendah,
d)
Berwujud Gas, tekanan tinggi, temperatur tinggi.
e)
Berwujud cair, tekanan tinggi, temperatur tinggi,
12.
Komponen yang berfungsi untuk mengatur jumlah refrigeran yang masuk ke evaporator adalah...
a)
Kompresor
b)
Katup Ekspansi
c)
Kondensor
d)
Blower
e)
Thermistor
13.
Fungsi blower (kipas evaporator) pada sistem AC adalah...
a)
Mengalirkan udara dingin ke kabin.
b)
Mengatur tekanan refrigeran,
c)
Menyerap kelembapan
d)
Mendinginkan refrigeran
e)
Mengalirkan refrigeran,
14.

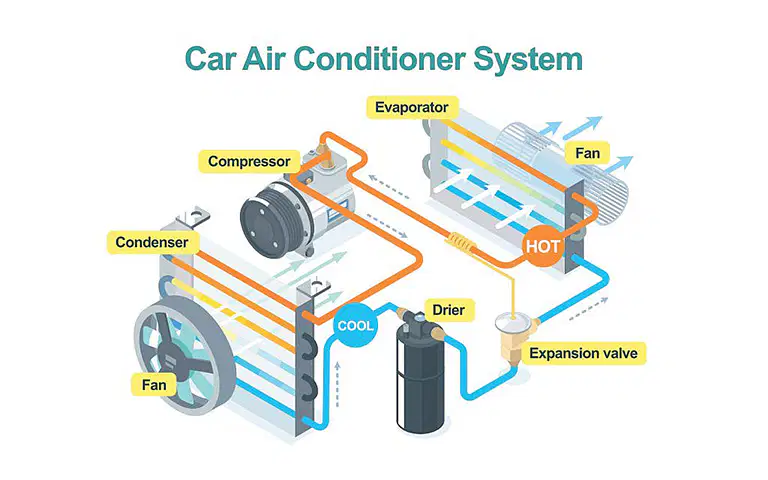

Perhatikan gambar berikut
Komponen sistem AC yang berfungsi untuk menyerap panas dari dalam kabin mobil yang selanjutnya panas tersebut dibuang ke udara luar adalah...
a)
Kompresor,
b)
Expansion valve (katup ekspansi),
c)
Receiver dryer,
d)
Kondensor,
e)
Evaporator.
15.
Perhatikan pernyataan berikut !
(1) Menurunkan tekanan freon atau refrigerant
(2) Mempercepat aliran freon atau refrigerant
(3) Menaikkan suhu freon atau refrigerant
(4) Menurunkan suhu freon atau refrigerant
(5) Mengatur jumlah aliran freon atau refrigerant
Dari pernyataan di atas, yang merupakan fungsi dari Katup ekspansi pada sistem AC adalah........
a)
2, 3, 5,
b)
1, 3, 4,
c)
1, 4, 5.
d)
1, 2, 3
e)
1, 2, 4
16.
Perhatikan gambar berikut !
Pada waktu sistem pendingin bekerja, saat refrigerant melewati evaporator (gambar berwarna biru) maka keadaan refrigerant tersebut adalah .....
a)
Berwujud gas, suhu rendah, dan bertekanan tinggi,
b)
Berwujud gas, suhu tinggi, dan bertekanan tinggi,
c)
Berwujud cair, suhu rendah, dan bertekanan rendah
d)
Berwujud gas, suhu rendah, dan tekanan rendah.
e)
Berwujud gas, suhu tinggi, dan bertekanan rendah
17.
Apabila kompresor pada sistem AC mati, maka gejala berikut kemungkinan terjadi...
a)
Udara tetap dingin, tetapi lambat
b)
Tidak ada sirkulasi refrigeran dalam sistem
c)
Udara dingin bertahan di kondensor
d)
Refrigeran mengembun dalam evaporator
e)
Suhu dalam evaporator meningkat drastis
18.
Pada sistem AC mobil, kompresor digerakkan oleh:
a)
Baterai
b)
Sabuk penggerak (tali kipas) mesin
c)
Motor listrik
d)
Generator
e)
Sistem hidrolik
19.
Fungsi utama dari sistem pendingin pada AC adalah...
a)
Menghasilkan udara panas dari luar ke dalam kabin
b)
Menghasilkan udara dingin yang dialirkan ke dalam kabin
c)
Menyerap kelembaban udara
d)
Mencampurkan udara luar dan dalam
e)
Mengalirkan udara dingin dari luar ke dalam kabin agar terasa dingin
20.
Proses pendinginan pada AC terjadi karena terjadinya...
a)
Penggunaan energi listrik
b)
Aliran udara yang cepat
c)
Perubahan wujud refrigeran
d)
Perubahan suhu refrigerant
e)
Perubahan tekanan refrigeran
21.
Perhatikan pernyataan berikut ini !
(1) Kebocoran refrigerant
(2) Blower (kipas evaporator) yang rusak
(3) Katup ekspansi yang tersumbat
(4) Jumlah refrigerant yang mengalir terlalu banyak
(5) Kompresor yang berputar terus menerus
Manakah pernyataan di atas yang dapat menyebabkan kegagalan sistem AC untuk mendinginkan kabin ?
a)
1, 3, 4
b)
1, 2, 3
c)
1, 2. 4
d)
1, 4, 5
e)
2, 3, 5
22.
Sistem AC mobil dilengkapi dengan sebuah alat pengaman yang berfungsi untuk memberhentikan kerja kompresor agar terhindar dari kerusakan apabila tekanan dalam sistem pendingin berlebih atau kurang dari standar. Nama alat tersebut adalah........
a)
Kapasitor
b)
Epavorator
c)
Expansion valve
d)
Pressure switch
e)
Relay
23.
Fungsi Sight glass pada sistem AC adalah...
a)
Untuk memantau suhu kondensor terlalu rendah
b)
Untuk memantau apakah refrigerant pada evaporator membeku
c)
Untuk memantau tekanan pada sistem AC terlalu tinggi
d)
Untuk memantau tekanan pada sistem AC terlalu rendah
e)
Untuk memantau jumlah dan aliran refrigerant pada sistem AC
24.
Komponen yang terhubung langsung ke kompresor adalah:
a)
Evaporator dan katup ekspansi
b)
Kondensor dan evaporator
c)
Katup ekspansi dan receiver dryer
d)
Receiver dryer dan expansion valve
e)
Receiver dryer dan kondensor
25.
Media utama yang digunakan untuk menghantarkan panas pada sistem AC adalah........
a)
Air
b)
Minyak
c)
Gas elpiji
d)
Refrigerant atau Freon
e)
Udara
