WorksheetsPAS GANJIL PSPTKR XI 2025
Total questions: 30
Worksheet time: 2hrs 26mins
Name
Class
Date
1.
Perhatikan daftar komponen di bawah ini:
(1) Engine (2) Clutch (3) Suspension (4) Propeller shaft (5) Brake (6) Steering (7) Transmission (8) Differential (9) Wheel Drive Shaft
Dari pernyataan di atas yang merupakan komponen sistem pemindah tenaga sesuai urutan cara kerjanya adalah........
a)
1, 2, 4, 7, 8
b)
1, 2, 7, 8, 9
c)
2, 4, 7, 8, 9
d)
2, 7, 4, 8, 9
e)
2, 6, 7, 9, 8
2.
Pada saat kopling "setengah" (pedal kopling diinjak sebagian), kondisi yang terjadi pada kopling adalah...
a)
Plat kopling tertekan penuh ke flywheel
b)
Plat kopling terlepas sepenuhnya dari flywheel
c)
Plat kopling sedikit bergesekan dengan flywheel (slipping)
d)
Release bearing tidak bekerja sama sekali
e)
Diaphragm spring tidak berubah bentuk
3.
Gejala kopling selip (slip) yang paling mudah dikenali saat kendaraan berjalan adalah…
a)
Mesin mati saat pindah gigi
b)
RPM mesin naik tinggi tetapi kecepatan mobil tidak bertambah .
c)
Bunyi berisik saat pedal kopling diinjak
d)
Pedal kopling terasa sangat berat
e)
Getaran hebat pada tuas persneling
4.
Perhatikan daftar komponen di bawah ini: (1) Clutch Cover (Tutup kopling) (2) Crank shaft (3) Diafragma spring (4) Output shaft (5) Pressure plate (6) Fly wheel (7) Clutch Disc (kain klos) Manakah daftar komponen di atas yang termasuk bagian-bagian dari kopling ........
a)
1, 3, 5, 7
b)
6, 1, 3, 7
c)
1, 2, 3, 5
d)
2, 6, 3, 4
e)
2, 5, 6, 7
5.
Langkah perawatan paling rutin yang harus dilakukan pada kopling manual adalah…
a)
Mengganti kampas kopling setiap 10.000 km
b)
Memeriksa dan mengatur free play pedal kopling .
c)
Mengganti minyak kopling setiap 5.000 km
d)
Membersihkan master kopling atas setiap minggu
e)
Release bearing macet
6.
Jarak free play pedal kopling yang normal pada kebanyakan mobil manual adalah…
a)
1–3 mm
b)
5–10 mm
c)
10–20 mm.
d)
25–40 mm
e)
50–70 mm
7.
Pada sistem kopling hidrolik, jika pedal kopling terasa sangat dalam (turun sampai lantai) tetapi kopling masih bisa berfungsi, kemungkinan besar kerusakan terjadi pada…
a)
Kampas kopling habis
b)
Pilot bearing aus
c)
Release bearing macet
d)
Pressure plate lemah
e)
Master kopling atas bocor
8.
Pada saat memindahkan gigi dari 2 ke 3 terasa sangat berat dan kadang tidak mau masuk sedangkan gigi 1, 4, dan mundur tidak ada masalah, tetapi setelah mesin dimatikan gigi bisa masuk dengan mudah. Penyebab utama adalah…
a)
Oli transmisi kurang
b)
Synchronizer ring aus
c)
Bearing pilot aus
d)
Kopling tidak lepas sempurna
e)
Shift fork bengkok
9.
Saat mendiagnosa kopling, teknisi melakukan “tes stall” dengan cara menarik rem tangan, masukkan gigi 4, lalu lepaskan pedal kopling perlahan. Jika mesin langsung mati, artinya…
a)
Kopling masih normal
b)
Kopling selip
c)
Release bearing rusak
d)
Kabel kopling kendor
e)
Master kopling bocor
10.

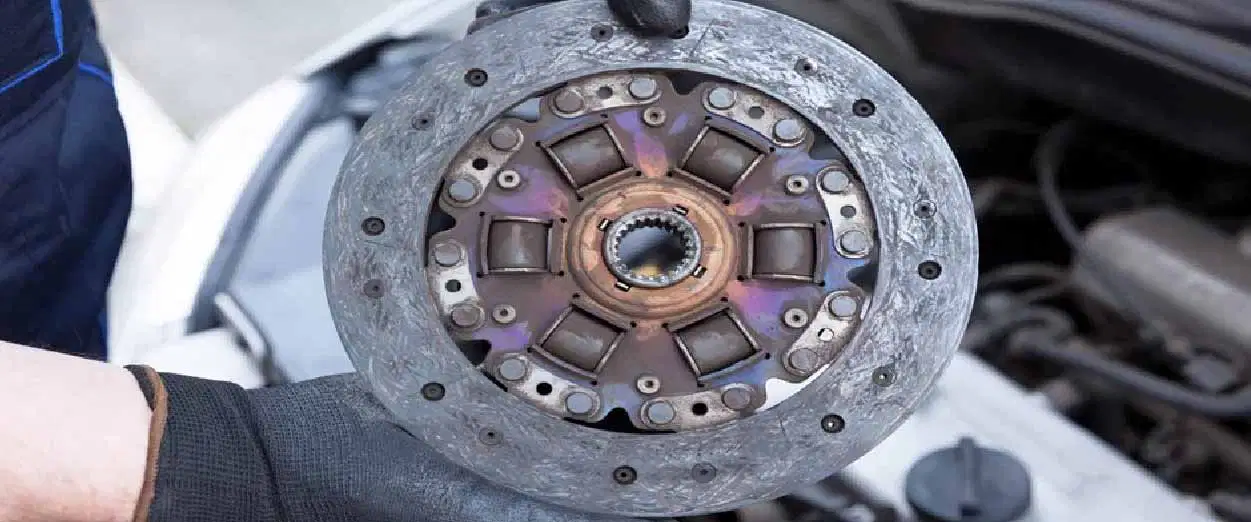

Kondisi pelat kopling yang ditunjukkan pada gambar menandakan.......
a)
Masih bagus dan layak digunakan
b)
Kurang bagus tapi masih layak digunakan
c)
Masih baru dan sangat layak digunakan
d)
Rusak parah dan tidak layak digunakan.
e)
Sudah tipis dan tidak layak digunakan
11.
11Salah satu gejala kerusakan pada transmisi manual adalah sulit memindahkan persneling. Penyebab utama yang paling sering adalah...
a)
Kampas kopling aus
b)
Oli transmisi terlalu kental
c)
Synchro mesh (gigi kuningan) aus
d)
Bearing input shaft rusak
e)
Tuas persneling bengkok
12.
Pada pengukuran back lash (celah gigi) gigi constant mesh didapatkan nilai 0,45 mm (standar 0,08–0,20 mm).Hal ini mengakibatkan…
a)
Bunyi berisik saat jalan
b)
Gigi sulit masuk
c)
Gigi loncat sendiri
d)
Transmisi panas
e)
Tenaga tidak nyambung
13.
Saat mobil berjalan pada semua gigi terdengar bunyi “gggggg” terus-menerus, bunyi hilang saat pedal kopling ditekan . Komponen yang paling mungkin aus adalah…
a)
Release bearing
b)
Pilot bearing
c)
Output shaft bearing
d)
Counter shaft bearing
e)
Input shaft bearing
14.
Perhatikan pernyataan berikut!
(1) Angkat mobil dengan dongkrak (2) Pasang jack stand (3) Kendurkan mur / baut roda (4) Lepaskan semua baut / mur roda (5) Lepaskan roda
Dari pernyataan di atas, urutan yang benar untuk membuka roda adalah.........
a)
1, 2, 3, 4, 5
b)
3, 2, 1, 4, 5
c)
4, 5, 3, 1, 2
d)
2, 5 , 3, 4, 1
e)
3, 1, 2, 4, 5
15.
Perhatikan gambar berikut !
Apabila terjadi kerusakan pada komponen no 7 maka gejala yang ditimbulkan adalah......
a)
Saat pedal kopling dilepas terjadi suara berisik, saat pedal ditekan suara hilang
b)
Saat pedal kopling ditekan terjadi suara berisik, saat pedal dilepas suara hilang
c)
Kopling akan slip saat di tanjakan
d)
Mesin menjadi panas dan tercium bau gosong
e)
Saat mula-mula jalan mobil akan bergetar
16.
Perhatikan daftar komponen-komponen berikut ini !
(1) Counter gear (2) Crank shaft (3) Hub sleeve (4) Mekanisme pemindah gigi (5) Poros propeller (6) Gigi percepatan (7) Input shaft (8) Cam shaft
Manakah dari daftar komponen di atas yang merupakan komponen dari transmisi manual ?
a)
1, 2, 3, 4, 6
b)
1, 3, 4, 6, 7
c)
2. 1, 3, 5, 6
d)
2, 3, 4, 6, 7
e)
1, 3, 6, 7, 8
17.

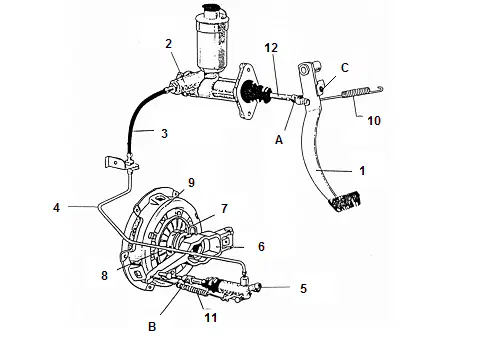

Perhatikan gambar !
Push rod, Master silinder--pipa saluran minyak-- release fork (garpu pembebas) dan Release bearing (bantalan pembebas). Komponen-komponen tersebut ditunjukkan pada gambar no....
a)
12 – 2 -- 4 –7 – 6
b)
2 -- 12 -- 3 – 9 – 8
c)
12 – 2 – 3 – 6 – 7
d)
12 – 2 – 4 – 6 -- 7
e)
2 – 3 – 4 – 7 -- 6
18.

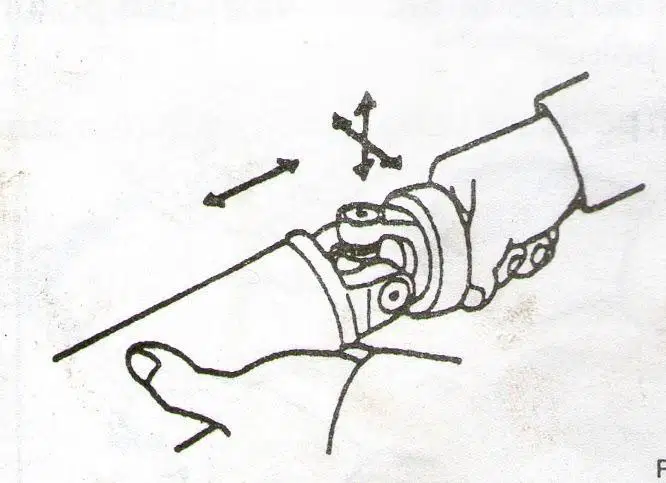

Gambar disamping menunjukkan.........
a)
Memeriksa kekocakan universal joint
b)
Memeriksa kelonggaran propeller shaft
c)
Pemeriksa run out (kebalingan) propeller shaft
d)
Memeriksa kebengkokan universal joint
e)
Memeriksa keolengan universal joint
19.
Pada saat memindah gigi dari 2 ke 3 terasa sangat berat dan kadang tidak mau masuk, tetapi setelah mesin dimatikan gigi bisa masuk dengan mudah. Penyebab utama adalah…
a)
Oli transmisi kurang
b)
Synchronizer ring gigi 3 aus
c)
Synchronizer ring gigi 2 aus
d)
Shift fork bengkok
e)
Bearing pilot aus
20.
Perhatikan gambar berikut !
Synchronizer ring, hub sleeve, clutch hub sleeve ditunjukkan pada gambar no......
a)
1, 4, 5
b)
1, 2, 4
c)
1, 5, 4
d)
2, 3, 4
e)
5, 2, 1
21.
Perhatikan gambar berikut
Jika jumlah roda gigi A = 15 , B= 25 , C= 12 , dan D= 36 maka rasio untuk gigi 1 adalah......
a)
3,2: 1
b)
5 : 1
c)
4 : 1
d)
4,5 : 1
e)
5,3 :1
22.
Gambar dibawah menunjuk kan......
a)
Memeriksa kekocakan propeller shaft
b)
Memeriksa kelonggaran propeller shaft
c)
Memeriksa run out (kebalingan) propeller shaft
d)
Memeriksa kebengkokan universal joint
e)
Memeriksa keolengan universal joint
23.
Perhatikan gambar susunan gigi berikut !Berikut adalah data jumlah gigi
Input shaft drive gear (gigi poros input) = 15 buah
Input shaft counter gear (lawan gigi poros input)= 25 buah
Second speed gear (Gigi percepatan 2) = 32 buah
Second counter gear (Lawan gigi 2) = 14 buah
Berdasarkan data jumlah gigi maka rasio gigi percepatan 2 adalah.......
a)
2,51
b)
2,44
c)
3,85
d)
3,80
e)
3,58
24.
Saat mobil berjalan pada perpindahan ke gigi 3, terdengar suara bunyi “grok” keras. Komponen yang paling mungkin rusak adalah…
a)
Kopling
b)
Bearing input shaft
c)
Synchronizer ring gigi 3
d)
Constant mesh gear gigi 3
e)
Bearing counter shaft
25.
Kopling sudah dilepas penuh tetapi mobil tidak bisa jalan sama sekali padahal gigi sudah masuk. Kemungkinan kerusakan terbesar ada pada…
a)
Speed gear 1 patah gigi
b)
Output shaft patah
c)
Counter gear patah
d)
Synchro sleeve gigi 1 aus
e)
Release bearing macet
26.
Oli yang digunakan pada transmisi manual untuk kendaraan ringan adalah.....
a)
SAE 30W-50
b)
SAE 40
c)
SAE 50-60
d)
SAE 35w-50 atau 45W-50
e)
SAE 75w-90 atau 80w-90
27.
Fungsi utama differential pada kendaraan adalah …
a)
Meningkatkan tenaga mesin
b)
Membagi tenaga ke roda kiri dan kanan serta memungkinkan perbedaan putaran saat belok
c)
Mengurangi kecepatan kendaraan terutama saat tanjakan
d)
Menyalurkan tenaga dari mesin ke transmisi
e)
Mendinginkan oli gardan
28.
Komponen differential yang berfungsi sebagai rumah bagi semua komponen differential disebut …
a)
Ring gear
b)
Differential case/housing
c)
Pinion gear
d)
Side gear
e)
Spider gear
29.
Gigi yang menerima putaran dari propeller shaft dan terhubung ke differential disebut ….
a)
Side gear
b)
Spider gear
c)
Crown wheel / Ring gear
d)
Drive pinion
e)
Sun gear
30.
Saat kendaraan berjalan lurus, gigi satelit pada differential …
a)
Berputar pada porosnya
b)
Tidak berputar pada porosnya, hanya ikut berputar bersama case
c)
Berputar berlawanan arah
d)
Diam sama sekali
e)
Selalu slip
