WorksheetsMONTAJE PRIMER TRIMESTRE
Total questions: 72
Worksheet time: 2hrs 37mins
¿Qué es la presión positiva en una caja de PC?
Más aire sale del que entra
Entra más aire del que sale
No hay ventiladores instalados
La presión es igual en ambos sentidos
¿Qué ventaja tiene la presión positiva?
Reduce el polvo al entrar menos por rendijas
Aumenta el ruido
Es la más difícil de obtener
Obliga a usar ventiladores de 200 mm
¿Qué es la presión negativa?
La caja queda hermética
Entra más polvo porque sale más aire del que entra
Es obligatoria en PCs pequeños
Requiere filtros especiales
La presión neutra implica…
Igual cantidad de aire entrando y saliendo
No usar ventiladores
Utilizar solo el ventilador de la PSU
Que el PC se calienta menos siempre
¿Qué configuración favorece presión positiva?
Más ventiladores de extracción
Más ventiladores de entrada
Ningún ventilador
Ventiladores laterales únicamente
Una desventaja de la presión negativa es…
Menor flujo de aire
Entra polvo sin filtrar
Mayor coste
No permite refrigeración por agua
Si un ventilador de entrada falla en un sistema equilibrado…
Se genera presión negativa
Se genera presión positiva
No cambia nada
Se apaga el PC
¿Cuál es un tamaño común de ventilador de torre?
30 mm
80 mm
15 mm
10 mm
Tamaño más habitual en torres modernas:
40 mm
80 mm
120 mm
300 mm
Un ventilador de mayor diámetro normalmente…
Necesita más RPM para mismo flujo
Genera menos ruido al mismo flujo
Es menos eficiente
No sirve para extracción
Un ventilador de 3 pines regula su velocidad…
Por voltaje
Por PWM
Por temperatura interna
No se regula
¿Qué diferencia típica hay entre un 120 mm y un 140 mm?
El de 120 mueve más aire
El de 140 suele ser más silencioso
El de 140 no sirve para extracción
El de 120 dura más
Un ventilador de 120 mm suele tener…
Más RPM que uno de 140
Menos flujo de aire
Más ruido siempre
Un mismo número de aspas
Los ventiladores de 140 mm son ideales para…
PCs muy pequeños
Flujo silencioso
Radiadores pequeños
Refrigeración pasiva
¿Qué parámetro NO se suele incluir en la comparativa de ventiladores?
RPM
CFM
Color RGB
Presión estática
¿Dónde se suelen colocar los filtros?
En ventiladores de extracción
En entradas de aire
En la parte trasera
En la PSU
¿Qué conector alimenta la CPU?
SATA
EPS 4+4 pines
USB-C
FireWire
Un conector PCIe 6+2 pines se usa para…
HDD
GPU
RAM
Placa base
¿Cuántos voltajes entrega la PSU moderna típicamente?
Solo 12 V
3.3 V, 5 V y 12 V
24 V
48 V
Una PSU modular permite…
Encender sin cables
Desconectar y elegir cables
Usar 24 V
No usar ventilador
Una PSU modular permite…
Encender sin cables
Desconectar y elegir cables
Usar 24 V
No usar ventilador
¿Qué certificación indica eficiencia energética?
PCIe
80 Plus
DDR4
RGB
¿Qué componente se considera el “cerebro” del PC?
GPU
CPU
Disco duro
PSU
La función de la placa base es…
Almacenar datos
Conectar todos los componentes
Producir imágenes
Refrigerar
¿Qué memoria es volátil?
HDD
SSD
RAM
Disco óptico
¿Cuál NO es un puerto de vídeo?
HDMI
VGA
DVI
RJ45
Un SSD se caracteriza por…
Ser más lento que un HDD
No tener partes móviles
Usar discos rotatorios
Requerir alimentación Molex siempre
¿Qué componente genera más calor?
RAM
CPU/GPU
Fuente de alimentación
Tarjeta de sonido
Un cable DVI transmite…
Solo audio
Video (digital/analógico según modelo)
Red
Datos USB
El puerto PS/2 sirve para…
Ratón/teclado
Monitores
Audio
Redes

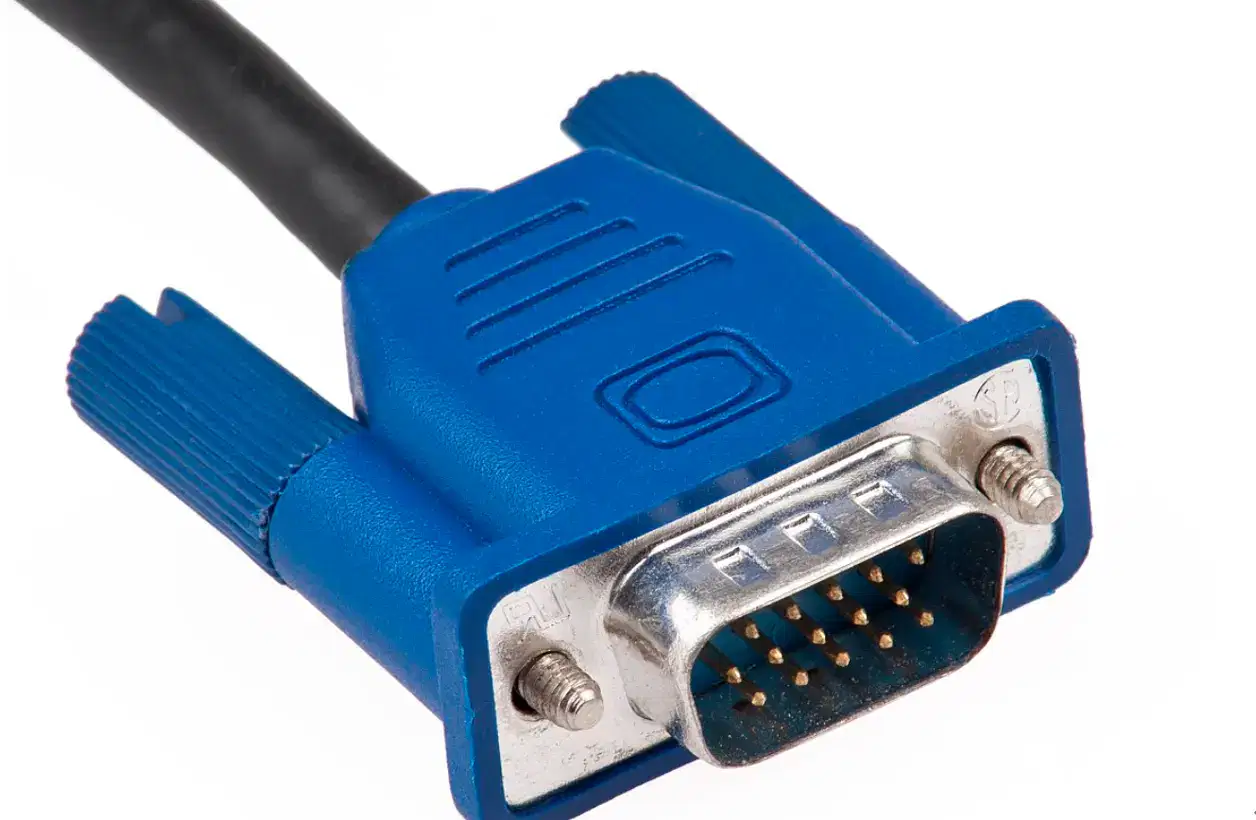

Qué tipo de puerto es este
(a)
Qué tipo de puerto es este
(a)
Qué tipo de puerto es este
(a)
Qué tipo de puerto es este
(a)
¿Qué ventilador ayuda más a la GPU?
Superior
Frontal
Trasero
Ninguno
¿Un ventilador con muchas aspas a bajas RPM…?
Es silencioso y mueve buen flujo
No mueve aire
Solo sirve para estética
Sube la presión
La refrigeración pasiva depende de…
Ventiladores
Flujo natural del aire
Nombre dos tipos de puertos RJ y explica brevemente para qué sirven
¿Qué posición es ideal para ventilador superior? ¿Por qué?

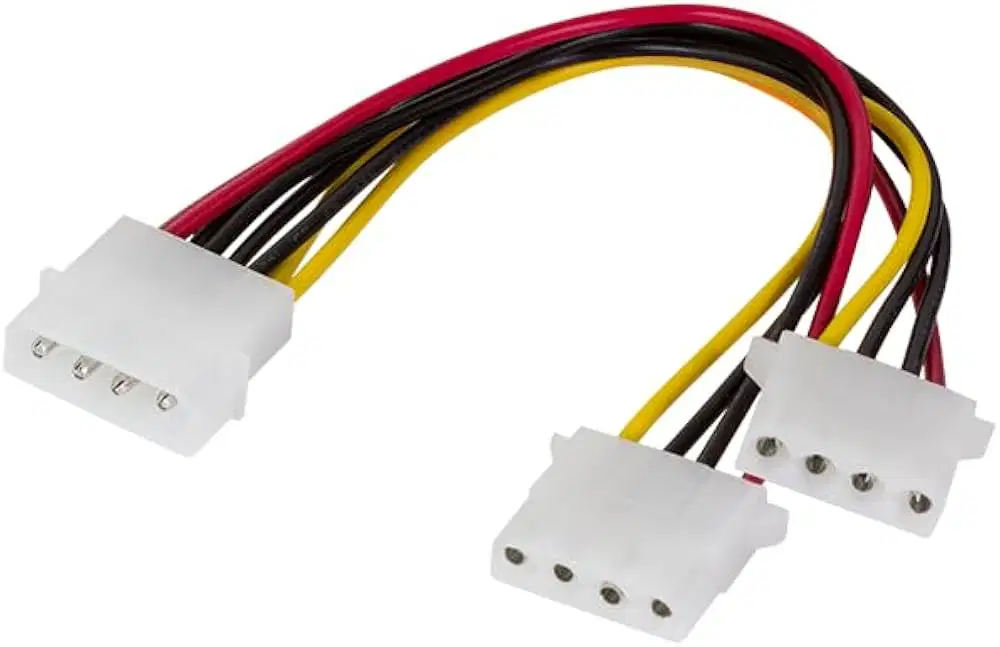

Qué tipo de conector es este y para qué se usa?
¿Qué conectores alimentan la placa base?
¿Qué mide el parámetro CFM?
Enumera 10 componentes de un ordenador (no periféricos)
Explica cómo puedo encender una fuente de alimentación de forma externa para testearla
Explica para qué sirven los cables de color morado, gris y blanco

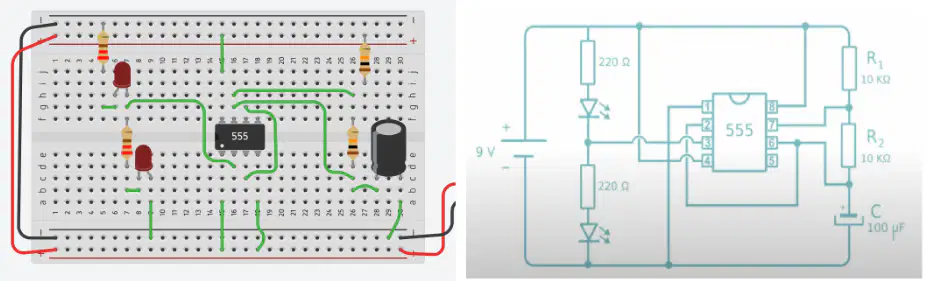

Según el esquema electrónico de la imagen, indica todos los errores que encuentres haciendo referencia a su posición en la protoboard
¿Qué es un condensador? ¿Para qué sirve? ¿Qué riesgos conlleva?
Una estación de trabajo profesional para diseño 3D se compone de los siguientes elementos:
Componente Potencia nominal CPU de alto rendimiento 125 W
Tarjeta gráfica 250 W
Placa base + chipset 65 W
2 discos SSD 10 W
Memoria RAM (4 módulos) 20 W
Sistema de refrigeración líquida 25 W
Periféricos y ventiladores 35 W
Monitor LED 60 W
El conjunto se alimenta mediante una fuente de 750 W con eficiencia del 88 % y PFC activo del 0,98.
El ordenador funciona 8 horas diarias, 5 días por semana.
El precio de la electricidad es 0,25 €/kWh.
Tensión de la red: 230 V
Carga media real durante el trabajo: 75 % de la potencia total estimada
Duración del mes: 4 semanas
a. Calcular la potencia útil total que demanda el equipo al funcionar al 75 % de carga
b. Determinar la potencia absorbida por la fuente desde la red eléctrica.
c. Calcular la intensidad que circula por la línea de 230 V.
d. Obtener la energía total consumida en un mes.
e. Estimar el coste mensual del consumo eléctrico.
¿Cuál es la función principal de un disipador de calor?
Conectar dispositivos externos
Almacenar energía
Reducir la temperatura de componentes
Mejorar la estética del PC
¿Qué componente se encarga de convertir la corriente alterna en corriente continua?
Placa base
Fuente de alimentación
GPU
Disipador
S=AB
La salida es 1 si todas las entradas son iguales
La salida es 1 si todas las entradas son diferentes
La salida es 1 si todas las entradas son 1
La salida es 1 si alguna entrada es 1
Indícame la tabla de verdad del siguiente esquema
La corriente alterna se representa por las iniciales
CA/AC
CC/DC
AB/CD
¿Qué componente es el que aparece en la imagen?
Memoria RAM
Placa base
Microprocesador
Placa madre
Tarjeta gráfica
¿Qué componente es el que aparece en la imagen?
Memoria RAM
Placa base
Microprocesador
Fuente de alimentación
Disco duro

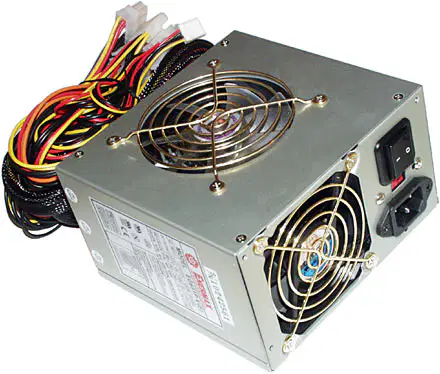

¿Qué componente es el que aparece en la imagen?
Memoria RAM
Placa base
Microprocesador
Fuente de alimentación
Disco duro

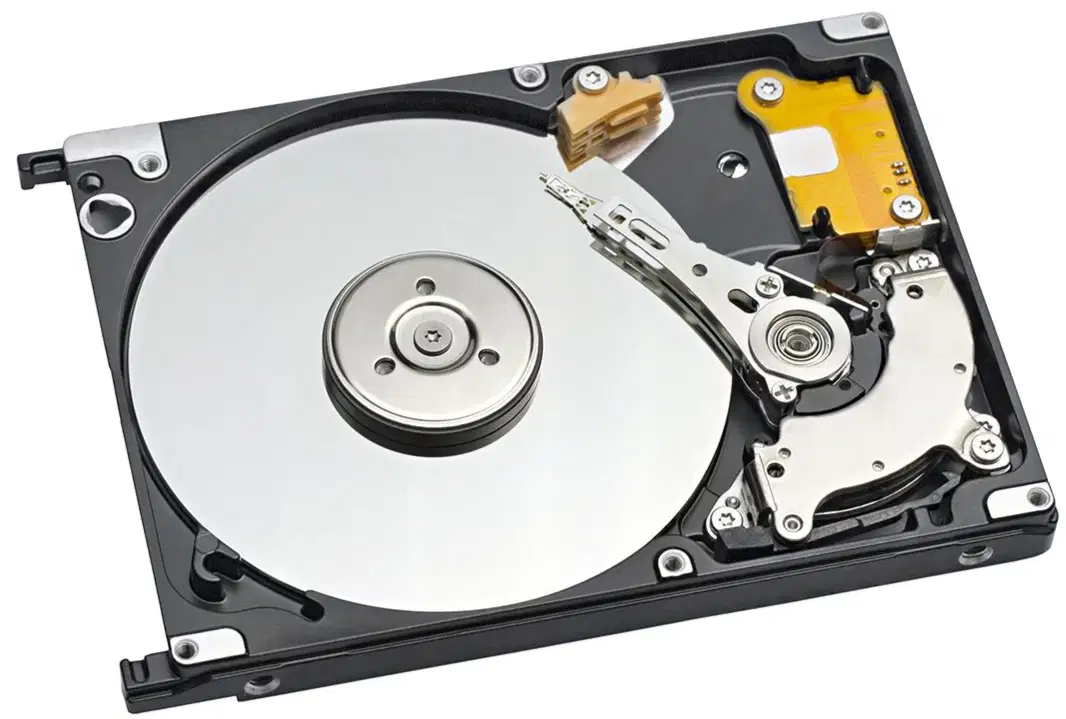

¿Qué componente es el que aparece en la imagen?
Tarjeta gráfica
Ventilador
Microprocesador
Fuente de alimentación
Disco duro
La fuente de alimentación transforma la Corriente Continua en Alterna
Verdadero
Falso
¿Cuáles son caracteristicas de las Fuentes de Alimentación ATX?
cuenta con un pulsador en lugar de un interruptor para su encendido
maneja potencias de 250, 300, 350 y 400 Watts
Tiene un conector que se utiliza para alimentar a la tarjeta principal, existen dos versiones la de 20+4 pines y la de 24 pines
posee el conector Molex
es ahorradora de energía, ya que al oprimir el botón de apagado no se queda en modo de espera
Tienen una certificación 80 plus de fábrica.
¿Qué es un SAI?
Sistema Alimentación Ininterrumpida
Sistema Alimentación Interrumpida
Sistema Alianza
Ininterrumpida
Sistema Adaptación Ininterrumpida
Explica los tipos de fuente que conozcas según su tipo de refrigeración y en qué consiste cada una brevemente
Tienes un PC con estos consumos aproximados:
CPU: 95 W
GPU: 220 W
Placa base + RAM: 60 W
SSD + HDD: 25 W
Ventiladores y extras: 20 W
La fuente es de 550 W.
a) ¿Cuál es la potencia total consumida por el sistema?
b) ¿Qué porcentaje de la potencia nominal de la fuente se está utilizando?
c) ¿Recomendarías esta fuente? ¿Por qué?
Una fuente 80 Plus Bronze a un 50 % de carga tiene una eficiencia aproximada del 85 %.
Si entrega 300 W a los componentes:
¿Cuánta potencia toma de la red?
¿Qué es el PFC y para qué sirve?
