WorksheetsPAS GANJIL MPP XI TKR 2025
Total questions: 30
Worksheet time: 3hrs 30mins
Name
Class
Date
1.
Pengertian dasar sistem EFI adalah sistem penyemprotan bahan bakar yang dikendalikan secara …
a)
Mekanis
b)
Hidrolis
c)
Elektronik oleh ECU
d)
Pneumatik
e)
ManualPertanyaan Tanpa Judul
2.
Keunggulan utama sistem EFI dibanding karburator adalah …
a)
Harga lebih murah
b)
Perawatan lebih mudah
c)
Pembakaran lebih sempurna dan emisi lebih rendah
d)
Tenaga lebih besar di semua
e)
Tidak memerlukan aki
3.
Komponen yang bertugas mengatur jumlah bahan bakar yang disemprotkan ke ruang bakar adalah…
a)
Fuel pump
b)
Injector
c)
Pressure regulator
d)
ECU
e)
Throttle body
4.
ECU (Electronic Control Unit) pada sistem EFI berfungsi sebagai …
a)
Otak pengendali sistem injeksi
b)
Pompa bahan bakar
c)
Sensor suhu udara
d)
Filter bahan bakar
e)
Relay utama
5.
Sensor yang mengukur posisi pedal gas atau bukaan throttle valve disebut …
a)
TPS (Throttle Position Sensor)
b)
MAP sensor
c)
CKP sensor
d)
CMP sensor
e)
O2 sensor
6.
Fungsi utama fuel pressure regulator adalah …
a)
Mengatur waktu injeksi
b)
Menyaring kotoran bahan bakar
c)
Menyemprotkan bahan bakar
d)
Menjaga tekanan bahan bakar tetap konstan
e)
Mendinginkan bahan bakar
7.
Sensor yang mendeteksi kadar oksigen di knalpot adalah …
a)
Knock sensor
b)
O2 sensor
c)
Coolant temperature sensor
d)
Air flow sensor
e)
IAT sensor
8.
Tipe sistem EFI berdasarkan letak sensor tekanan udara dibagi menjadi …
a)
Sensor tekanan rendah dan tekanan tingg
b)
D-Jetronic (menggunakan MAP sensor) dan L-Jetronic (menggunakan Mass air flow meter)
c)
Single point dan Multi point
d)
Mekanik dan Elektronik
e)
Sequential dan Group
9.
Tegangan kerja normal injector EFI biasanya sekitar …
a)
5 Volt
b)
12 Volt
c)
24 Volt
d)
100 Volt
e)
220 Volt
10.
Sensor yang digunakan untuk mengukur tekanan udara di intake manifold adalah …
a)
MAF sensor
b)
MAP sensor
c)
VAF sensor
d)
TPS
e)
CKP
11.
Fungsi CKP (Crankshaft Position Sensor) adalah …
a)
Mendeteksi detonasi
b)
Mengukur suhu mesin
c)
Mengukur kecepatan kendaraan
d)
Mengetahui posisi piston dan putaran mesin
e)
Mengatur bukaan throttle
12.
Bila O2 sensor rusak, biasanya lampu indikator check engine menyala dan sebagai akibatnya mesin menjadi …
a)
Boros bahan bakar
b)
Tenaga kurang
c)
Sulit hidup
d)
Overheating
e)
Opsi 5
13.
Alat yang digunakan untuk mengatur tekanan bahan bakar sistem EFI disebut …
a)
Multitester
b)
Fuel pressure regulator
c)
Scanner
d)
Tachometer
e)
Compression tester
14.
Tekanan bahan bakar normal pada kebanyakan mobil EFI sekitar …
a)
0,5 – 1 bar
b)
2,5 – 3,8 bar
c)
10 – 15 bar
d)
D. 100 – 200 bar
e)
E. 1000 bar
15.
Komponen yang berfungsi menyuplai udara tambahan saat mesin dingin adalah …
a)
ISC (Idle Speed Control)
b)
EGR valve
c)
PCV (positive crank case ventilation valve)
d)
EVAP valve
e)
VSV (Vacuum switching valve)
16.
Filter bahan bakar pada sistem EFI harus diganti setiap
a)
5.000 km
b)
10.000 km
c)
20.000 – 40.000 km
d)
100.000 km
e)
200.000 km
17.

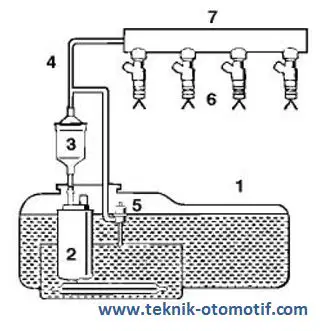

Perhatikan gambar berikut!
Delivery pipe, Fuel pump, Injector, fuel filter ditunjukkan pada gambar no......
a)
4, 5, 3, 7
b)
2, 7, 6, 3
c)
7, 2, 6, 3
d)
7, 3, 2, 6
e)
3, 4, 5, 2
18.
Cara paling mudah mengecek busi bekerja dengan baik atau tidak adalah dengan …
a)
Mendengarkan bunyi “klik” saat kunci kontak ON
b)
Mengukur tekanan bahan bakar
c)
Melihat warna busi
d)
Menggunakan scanner
e)
Mengukur resistansi coil injector
19.
Cara paling mudah mengecek injector masih bekerja atau tidak adalah dengan …
a)
Mendengarkan bunyi “klik” saat kunci kontak ON
b)
Mengukur tekanan bahan bakar
c)
Menggunakan scanner
d)
Melihat warna busi
e)
Mengukur resistansi coil injector
20.
Jika fuel pump tidak bekerja saat kunci kontak ON, hal pertama yang harus dicek adalah …
a)
Busi
b)
Injector
c)
ECU
d)
Sensor CKP
e)
Sekring dan relay fuel pump
21.
. Perhatikan daftar komponen berikut!
(1) Fuel tank (2) Karburator (3) Fuel filter (4) Fuel pump (5) Pressure gauge (6) Injector (7) Pressure regulator
Manakah komponen di atas yang merupakan sistem bahan bakar....
a)
1, 2, 4, 6, 7
b)
1, 2, 3, 5, 6
c)
1, 3, 4, 6, 7
d)
1, 2, 4, 5, 6
e)
1, 3, 4, 5, 6
22.
Sensor yang mendeteksi detonasi/ketukan saat mesin hidup adalah …
a)
Knock sensor
b)
O2 sensor
c)
MAP sensor
d)
ECT sensor
e)
VSS
23.
Fungsi charcoal canister pada sistem EFI adalah …
a)
Menampung uap bahan bakar dari tangki agar tidak keluar ke udara
b)
Menyaring udara masuk
c)
Mendinginkan injector
d)
Mengatur tekanan bahan bakar
e)
Menampung oli
24.
Interval pemeriksaan/penggantian busi pada mobil EFI biasanya setiap …
a)
10.000 km
b)
20.000 km
c)
40.000 – 100.000 km (tergantung tipe busi)
d)
200.000 km
e)
Tidak perlu diganti
25.
Gejala injector kotor/bocor biasanya menyebabkan …
a)
Mesin panas berlebihan
b)
Mesin mati mendadak
c)
Overheating
d)
Mesin sulit hidup pagi hari, boros, dan brebet
e)
Lampu rem nyala terus
26.
Alat untuk membersihkan injector tanpa membongkar disebu
a)
Brake cleaner
b)
Injector cleaner (cairan pembersih yang dimasukkan ke tangki)
c)
Ultrasonic cleaner
d)
Carburetor cleaner
e)
Throttle body cleaner
27.
Pada sistem EFI, fuel pump listrik biasanya terletak…
a)
Di dalam karburator
b)
Di dalam tangki bahan bakar
c)
Di dekat karburator
d)
Di ruang mesin dekat radiator
e)
Di bawah jok pengemudi
28.
Urutan kerja dasar sistem EFI secara umum adalah…
a)
Aktuator → ECU → Sensor
b)
Aktuator → Sensor → ECU
c)
Sensor → ECU → Aktuator
d)
Sensor → Aktuator → ECU
e)
ECU → Aktuator → Sensor
29.
Pada sistem EFI, idle speed dikendalikan oleh…
a)
Fuel Pump
b)
Injektor utama
c)
ISC valve / IAC valve
d)
Karburator
e)
Choke
30.
Lampu Check Engine menyala pada sistem EFI menandakan…
a)
Oli mesin berkurang
b)
Bensin habis
c)
Oli mesin kurang
d)
Rem blong
e)
Ada kode kerusakan (DTC) yang tersimpan di ECU
