Remedial Teknik Elektronika SAS

Total questions: 50

Worksheet time: 2hrs 40mins

Name
Class
Date
1.
1. Bilangan Desimal adalah bilangan yang berbasis…
a)
Bilangan yang berbasis 10 yaitu 0 dan 10
b)
Bilangan yang berbasis 10 yaitu 0 dan 9
c)
Bilangan yang berbasis 10 yaitu 1 dan 10
d)
Bilangan berbasis 8 yaitu 0 dan 7
e)
0,1,2,3,4,5,6,7,8
2.
2. Bilangan basis 2 disebut juga dengan…
a)
Biner
b)
Oktal
c)
Hexadesimal
d)
Desimal
e)
Rasional
3.
3. Bilangan basis 16 disebut juga dengan…
a)
Oktal
b)
Biner
c)
Hexadesimal
d)
Desimal
e)
Rasional
4.

bilangan hexadesimal terdiri dari...

a)

0,1,2,3,4,5,6,7,8,9

b)

0,1

c)

A,B,C,D,E,F

d)

0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F

5.

0,1,2,3,4,5,6,7, merupakan angka bilangan dari…

a)
Biner
b)
Hexadecimal
c)
Desimal
d)
Integer
e)
Oktal
6.
5. Ubahlah nilai Biner 11001101 ke dalam bentuk Desimal…
a)
305
b)
205
c)
250
d)
315
e)
210
7.
6. Ubahlah nilai Oktal 46 kedalam bentuk Biner…
a)
110100
b)
100100
c)
100110
d)
110110
e)
Option 5
8.
7. Ubahlah nilai Hexadesimal 59 ke dalam bentuk Oktal …
a)
310
b)
89
c)
98
d)
131
e)
101
9.
8. Ubahlah nilai Decimal 102 kedalam bentuk Hexadesimal …
a)
60
b)
146
c)
46
d)
166
e)
66
10.
9. Ubahlah nilai Oktal 66 kedalam bentuk Hexadesimal…
a)
63
b)
54
c)
45
d)
50
e)
36
11.
10. Ubahlah nilai Hexadesimal 7D ke dalam bentuk Biner…
a)
1111101
b)
1011111
c)
1101111
d)
1100011
e)
1111110
12.
11. Dasar pembentuk Sistem Elektronika Digital yang berfungsi untuk mengubah satu atau beberapa Input (masukan) menjadi sebuah sinyal Output (Keluaran) Logis disebut…
a)
Gerbang Logika
b)
Logika Elektronika
c)
Logika Pemrograman
d)
Sistem Bilangan
e)
Konversi Bilangan
13.
12. Gerbang Logika beroperasi berdasarkan…
a)
Logika Elektronika
b)
Bilangan Biner
c)
Bilangan Desimal
d)
Sistem Bilangan
e)
Elektronika Digital
14.
13. Jika semua atau salah satu inputnya merupakan bilangan biner 0, maka outputnya akan menjadi 0. Sedangkan jika semua input adalah bilangan biner 1, maka outputnya akan menjadi 1 merupakan jenis gerbang logika…
a)
AND
b)
OR
c)
NOT
d)
NAND
e)
XOR
15.
14. 2 saklar yang dihubungkan secara paralel merupakan dasar dari gerbang logika…
a)
AND
b)
OR
c)
NOR
d)
NAND
e)
XOR
16.
15.
a)
OR
b)
NOR
c)
XNOR
d)
NAND
e)
XOR
17.
16.
a)
AND
b)
OR
c)
NOR
d)
NAND
e)
XOR
18.
17.
a)
XOR
b)
OR
c)
NOT
d)
NOR
e)
XNOR
19.
18. jika nilai input keduanya bernilai sama maka output akan bernilai “0. Namun, Jika salah satu dari kedua input bernilai 1 maka output akan bernilai “1”. Merupakan gerbang logika dari…
a)
AND
b)
OR
c)
NOR
d)
XNOR
e)
XOR
20.
19. Gerbang Logika X-OR (A,B=input, Y=Output) jika di buat dalam timing diagram menjadi…
a)
Pilihan A
b)
Pilihan B
c)
Pilihan C
d)
Pilihan D
e)
Pilihan E
21.
20.
a)
1001000111
b)
001000111
c)
0110111000
d)
100100011
e)
100000111
22.
21. Kumpulan dari beberapa buah atau jenis gerbang logika dasar disebut…
a)
Rangkaian Elektronika
b)
Rangkaian Logika
c)
Rangkaian Mikrokontroler
d)
Rangkaian Schematik
e)
Layout Rangkaian
23.
22.
a)
Y=(A.B)+(B+C)
b)
Y=(A+B)(B.C)
c)
Y=(A’B’)(B+C)
d)
Y=(A’.B’)(B’+C’)
e)
Y=(A.B)(B+C)
24.
23.
a)
Y =(A.B)+B
b)
Y =(A.B’)+B’
c)
Y =(A.B)+B'
d)
Y =(A’.B)+C
e)
Y =(A+B’)C
25.

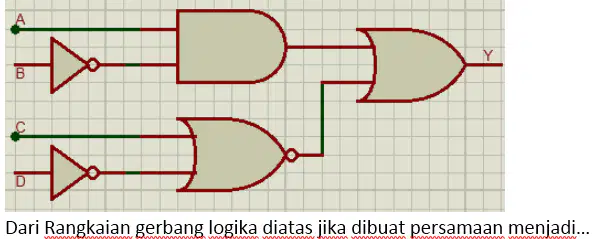

24.
a)
Y=(A.B’)+(C’+D)
b)
Y=(A.B’)+(C+D)
c)
Y=(A.B’)+(C’+D’)
d)
Y=(A.B)+(C’+D)
e)
Y=(A’.B)+(C’+D’)
26.
25.
a)
Pilihan A
b)
Pilihan B
c)
Pilihan C
d)
Pilihan D
e)
Pilihan E
27.
30. Dasar pembentuk Sistem Elektronika Digital yang berfungsi untuk mengubah satu atau beberapa Input (masukan) menjadi sebuah sinyal Output (Keluaran) Logis disebut…
a)
Gerbang Logika
b)
Logika Elektronika
c)
Logika Pemrograman
d)
Sitem Bilangan
e)
Konversi Bilangan
28.
31. Rangkaian yang melakukan operasi yang dapat ditentukan secara logika dengan memakai sebuah fungsi Boolean adalah…
a)
Rangkaian Gerbang Logika
b)
Rangkaian Kombinasional
c)
Rangkaian Sekuensial
d)
Rangkaian Elektronika
e)
Rangkaian Mikrokontroler
29.
32. Merupakan rangkaian dari
a)
Dekoder
b)
Encoder
c)
Multiplexer
d)
Half Adder
e)
Demultiplexer
30.
33. Rangkaian kombinasi yang akan memilih salah satu keluaran sesuai dengan konfigurasi input disebut …
a)
Dekoder
b)
Encoder
c)
Multiplexer
d)
Demultiplexer
e)
Half Adder
31.
34. Rangkaian decoder memiliki input 4 maka jumlah outputnya adalah…
a)
8
b)
2
c)
16
d)
32
e)
4
32.

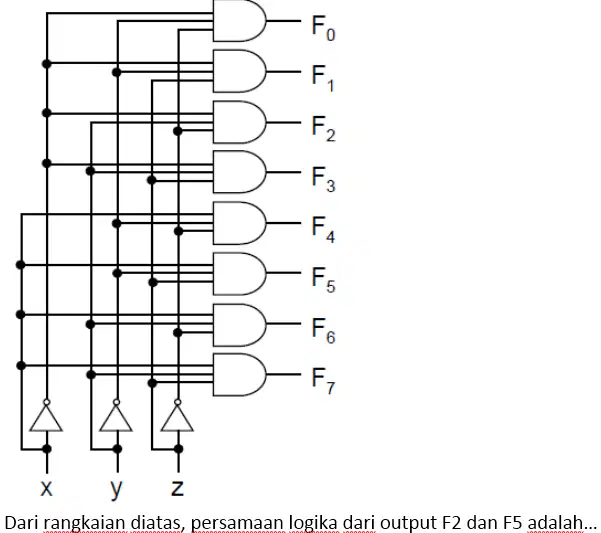

35.
a)
F2 = x’ y z’ , F5 = x y’ z
b)
F2 = x’ y z’ , F5 = x y z’
c)
F2 = x’ y’ z , F5 = x’ y z’
d)
F2 = x’ y’ z , F5 = x y’ z
e)
F2 = x’ y z , F5 = x y’ z’
33.
36. Rangkaian logika kombinasional yang berfungsi untuk mengubah atau mengkodekan suatu sinyal masukan diskrit menjadi keluaran kode biner disebut…
a)
Dekoder
b)
Encoder
c)
Multiplexer
d)
Demultiplexer
e)
Half Adder
34.
37. Rangkaian encoder memiliki input 4 maka jumlah outputnya adalah…
a)
8
b)
2
c)
16
d)
32
e)
4
35.
38. Perangkat pemilih beberapa jalur data kedalam satu jalur data untuk dikirim ketitik lain serta mempunyai dua atau lebih signal digit sebagai input dan control sebagai pemilih (selector) disebut …
a)
Dekoder
b)
Encoder
c)
Multiplexer
d)
Demultiplexer
e)
Half Adder
36.
39. Rangkaian yang mempunyai satu input data dan beberapa output, dimana output akan dicontrol oleh selector untuk menentukan keluaran yang diinginkan adalah…
a)
Dekoder
b)
Encoder
c)
Multiplexer
d)
Demultiplexer
e)
Half Adder
37.
40. Jika rangkaian demultiplexer mempunyai 3 selektor, berapakah jumlah input dan outputnya…
a)
Input 1 output 8
b)
Input 1 output 4
c)
Input 1 output 6
d)
Input 8 output 1
e)
Input 6 output 1
38.

banyaknya baris dalam tabel kebenaran (kondisi) dari suatu gerbang logika yang memiliki 4 masukan adalah...

a)

8

b)

16

c)

32

d)

64

39.

Berikut yang merupakan simbol gerbang EX-NOR adalah

a)
b)
c)
d)
40.

Rangkaian di bawah ini apabila input A = 1 , B = 1, maka nilai output X adalah

a)

0

b)

1

c)

2

d)

3

41.

Y=A′B + AB′Y=A'B\ +\ AB'  adalah persamaan untuk  gerbang ?

a)

OR

b)

AND

c)

XNOR

d)

XOR

42.

Persamaan dari gerbang logika di samping adalah...

a)

b)

c)

d)

43.

Tabel kebenaran dari persamaan disamping adalah...

a)

b)

c)

d)

44.

Berikut ini yang pernyataan yang benar dari keluaran gerbang XNOR adalah...

a)

Nilai keluaran akan bernilai logika 1 bila masukannya berbeda

b)

Nilai keluaran akan bernilai logika 0 bila masukannya 1

c)

Nilai keluaran akan bernilai logika 1 bila masukannya sama

d)

Nilai keluaran akan bernilai logika 0 bila masukannya sama

45.

Merupakan jenis flip-flop dari

a)

SR FF NAND

b)

SR FF

c)

SR FF NOR

d)

XNOR

46.

RS Flip Flop Dapat Dibuat Dari Kombinasi Gerbang

a)

And Dan Or

b)

Not Dan And

c)

Nand Dan Nor

d)

Nnad Dan Or

e)

And Dan Nand

47.

Kondisi Memori Dari Flipflop Adlah

a)

Bentuk Keluaran Selalu Tetap

b)

Bentuk Keluaran Selalu Berubah

c)

Bentuk Keluaran Yang Sama

d)

Bentuk Keluaran Yang Berbeda

e)

Bentukkeluaran Yang Salah

48.

Kondisi Terlarang Flip Flop Adalah

a)

Bentuk Keluaran Selalu Tetap

b)

Bentuk Keluaran Selalu Berubah

c)

Bentuk Keluaran Yang Sama

d)

Bentuk Keluaran Yang Berbeda

e)

Bentuk Keluaran Yang Salah

49.

Fungsi rangkaian Flip-Flop yang utama adalah…

a)

Menyambung satu rangkaian satu dengan yanglain

b)

Untuk menangkap sinyal

c)

Sebagai memori (menyimpan informasi) 1 bit atau suatu sel penyimpanan 1 bit

d)

sebagai penghitung logika

50.

Kondisi dalam Flip - Flop, jika suatu kondisi masukan mengakibatkan keluaran(Q) bernilai logika (1) saat dipicu, apapun kondisi sebelumnya disebut?

a)

Set

b)

Reset

c)

Memori

d)

Forbidden
