WorksheetsUntitled Quiz
Total questions: 77
Worksheet time: 39mins
Complétez : Dans la cellule œdométrique, la pièce qui mesure le déplacement vertical est appelée ________.
Comparateur
Manomètre
Thermomètre
Baromètre
Complétez : Dans la cellule œdométrique, la pièce qui applique la pression sur l'échantillon est appelée ________.
Piston
Manomètre
Thermomètre
Baromètre
Complétez : Dans la cellule œdométrique, la partie qui contient le sol à tester est appelée ________.
Échantillon
Piston
Manomètre
Filtre
Complétez : Dans la cellule œdométrique, la pièce qui permet le passage de l'eau pour la saturation est appelée ________.
Pierre poreuse
Manomètre
Filtre à air
Disque métallique
Complétez : Dans la cellule œdométrique, la pièce qui maintient la forme de l'échantillon est appelée ________.
Anneau rigide
Piston
Filtre
Manomètre
Complétez : Dans le bâti œdométrique, la pièce qui transmet la charge à la cellule est appelée ________.
Levier
Piston
Ressort
Manomètre
Complétez : Dans le bâti œdométrique, la pièce qui supporte l'ensemble du dispositif est appelée ________.
Bâti
Piston
Cellule
Manomètre
Complétez : Dans le bâti œdométrique, la pièce qui permet d'appliquer une force sur l'échantillon est appelée ________.
Charge
Manomètre
Thermomètre
Piston
Complétez : Δh représente le __________ vertical ou tassement (mm).
déplacement
écoulement
volume
poids
Complétez : h₀ est la hauteur initiale de l’échantillon après __________.
saturation
évaporation
condensation
fusion
Complétez : φ est le __________ de l’échantillon (mm).
diamètre
volume
masse
longueur
Complétez la formule suivante : ε = Δh / h₀ représente la __________ verticale (%).
déformation
force
masse
pression
Complétez la formule suivante : Δh / h₀ = Δe / (1 + e₀), où e₀ est l’indice des __________ initial.
vides
sols
masses
grains
COMPRESSIBILITÉ – PLAN OEDOMÉTRIQUE Quel est l'indice de compression ?
Cs
Cc
σ'p
σ'c
Complétez la définition : Cs : Indice de ________ (s : Swelling)
gonflement
croissance
chaleur
solidité
COMPRESSIBILITÉ – PLAN OEDOMÉTRIQUE Complétez la formule : Cc = - Δe / ________
Δlog σ'
Δσ'
Δe
Δlog e
COMPRESSIBILITÉ – PLAN OEDOMÉTRIQUE
Complétez la formule :
(e1 - e) / log(σ'1 / σ)
(e - e1) / log(σ / σ'1)
(e1 + e) / log(σ'1 * σ)
(e1 - e) * log(σ'1 / σ)
COMPRESSIBILITÉ – PLAN OEDOMÉTRIQUE Vrai ou Faux : Cs représente l'indice de compression.
Vrai
Faux
En vous référant au diagramme des courbes œdométriques des différents matériaux, quelle courbe correspond au sable ?
La première courbe à gauche
La courbe du milieu
La courbe à droite
Dans le diagramme des courbes œdométriques, quel matériau est représenté par la courbe du milieu ?
Sable
Argile
Sol vierge (vase)
Complétez la phrase suivante en vous référant au diagramme : La courbe à droite représente le matériau _________?
Sol vierge (vase)
Sable compacté
Gravier
Argile molle
État des contraintes au cours de la consolidation : Quel est la pression interstitielle à t = 0 ?
u_w = σ
u_w = 0
u_w = γ_w h
u_w = σ'
État des contraintes au cours de la consolidation : Quelle est la contrainte effective à t = t_f ?
σ' = s
σ' = 0
σ' = u
σ' = σ
État des contraintes au cours de la consolidation : Quel est le tassement à t = t_f ?
Δh
σ'v
e
γ
État des contraintes au cours de la consolidation : Quelle est la contrainte totale à t = 0 ?
σ
σ'
u
τ
À quel moment la pression interstitielle devient-elle nulle ?
t = t_f
t = 0
t = t_i
t = t_m

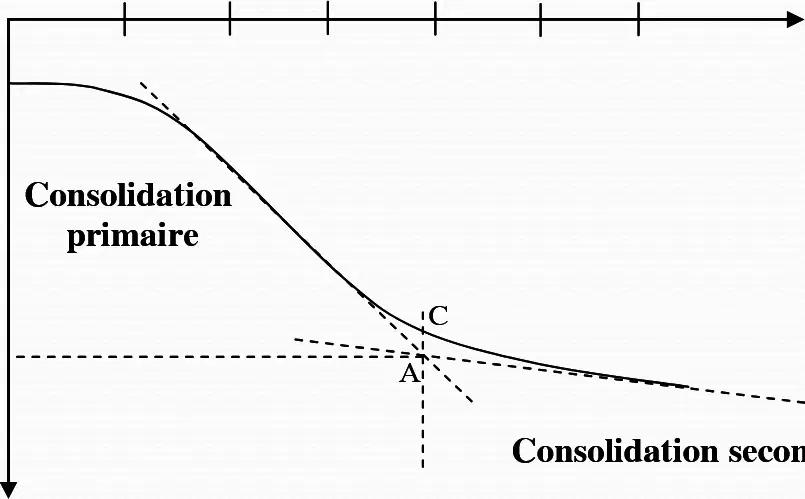

Selon la méthode de Casagrande, que représente la consolidation primaire sur le graphique ?
La consolidation primaire correspond à la partie du graphique où la déformation est principalement due à l'expulsion de l'eau interstitielle sous l'effet de la charge appliquée.
La consolidation primaire correspond à la partie du graphique où la déformation est principalement due à la compression des grains solides.
La consolidation primaire correspond à la partie du graphique où la déformation est négligeable.
La consolidation primaire correspond à la partie du graphique où la charge appliquée n'a aucun effet sur le sol.
Sur le graphique de la méthode de Casagrande, à quoi correspond la consolidation secondaire ?
La consolidation secondaire correspond à la partie du graphique où la déformation continue après la fin de l'expulsion de l'eau interstitielle, principalement due à la réorganisation des particules solides.
La consolidation secondaire correspond à la phase initiale où l'eau interstitielle est expulsée rapidement.
La consolidation secondaire correspond à la période où la pression interstitielle augmente brusquement.
La consolidation secondaire correspond à la zone du graphique où aucune déformation n'est observée.
Quel est l'axe horizontal du graphique de la méthode de Casagrande ?
Temps (mm)
Δh (mm)
Consolidation primaire
Consolidation secondaire

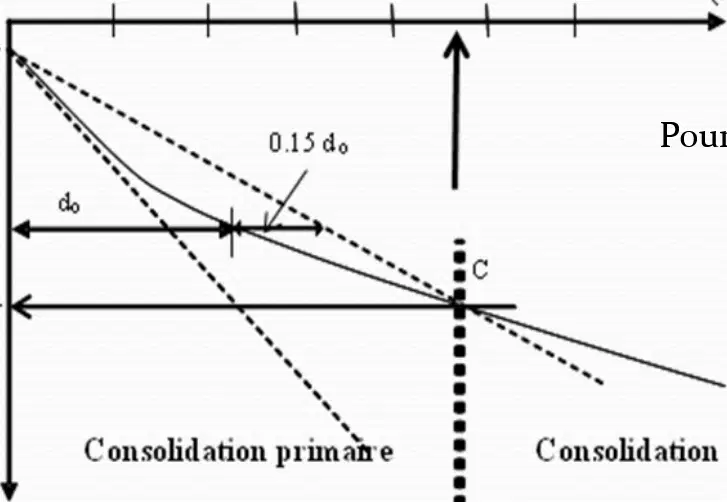

Selon le schéma de la méthode de Taylor, quelle est la valeur de d0 indiquée pour la consolidation primaire ?
d0
d1
d2
d3
Dans le schéma de la méthode de Taylor, à quel pourcentage de Δh la consolidation primaire est-elle considérée comme atteinte ?
50%
90%
100%
Dans le schéma de la méthode de Taylor, quelle est la valeur associée à la consolidation secondaire ?
Consolidation secondaire commence après Δh90%
Consolidation secondaire commence avant Δh50%
Consolidation secondaire commence à Δh0%
Consolidation secondaire commence à Δh100%
Dans le schéma de la méthode de Taylor, quelle est la valeur de la distance entre d0 et le point de 90% de consolidation ?
0.15 d0
0.25 d0
0.50 d0
0.75 d0
Complétez : S(t) représente le __________ à l’instant t.
Tassement
Déplacement
Vitesse
Pression
Complétez : S_f représente le __________ final.
Tassement
Effondrement
Déplacement
Compression
Complétez : T_v est le __________ temps.
Facteur
Moyen
Résultat
Produit
Complétez : C_v est le __________ de consolidation.
Coefficient
Volume
Temps
Facteur

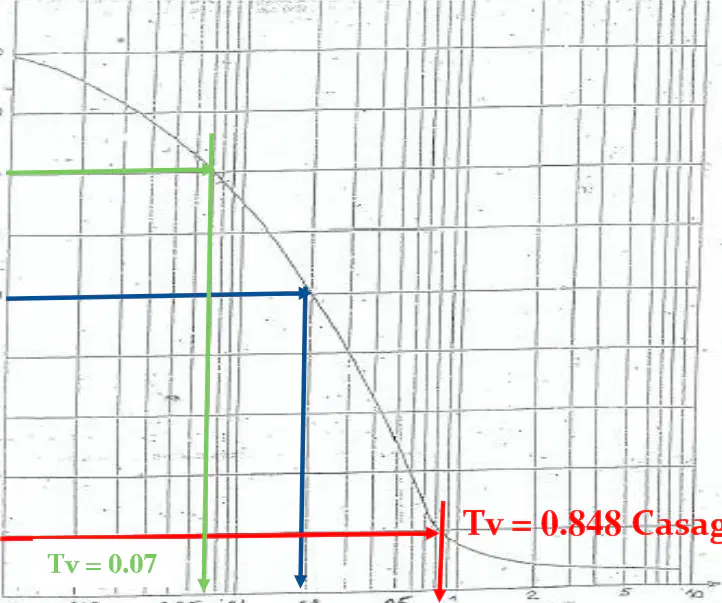

Selon le graphique de consolidation, quelle est la valeur de Tv pour la méthode de Taylor ?
Tv = 0.198
Tv = 0.500
Tv = 0.025
Tv = 0.750
Selon le graphique de consolidation, quelle est la valeur de Tv pour la méthode de Casagrande ?
Tv = 0.848
Tv = 0.500
Tv = 1.200
Tv = 0.250
La courbe de consolidation présentée est une fonction de quel paramètre ?
U
Tv
Casagrande
Taylor
Qu'est-ce que la consolidation primaire ?
La phase où la déformation est rapide et liée à l'expulsion de l'eau interstitielle
La phase où la déformation est lente et liée à la réorganisation des particules
Un processus chimique
Un phénomène thermique
Qu'est-ce que la consolidation secondaire ?
La phase où la déformation est rapide et liée à l'expulsion de l'eau interstitielle
La phase où la déformation est lente et liée à la réorganisation des particules
Un processus chimique
Un phénomène thermique

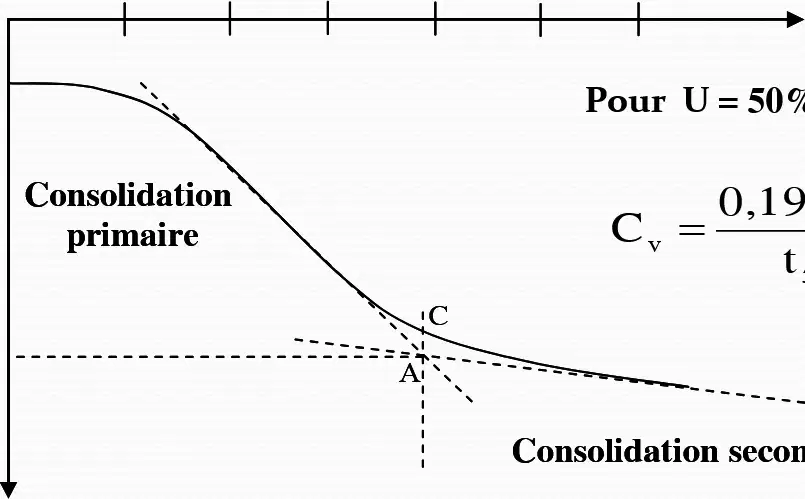

Complétez la formule de Casagrande pour le coefficient de consolidation :
0,197 H2/t50
0,5H2/t50
0,197 H / t_50
0,197H2/t25
CONSOLIDATION - Méthode de Taylor Complétez la formule suivante pour le coefficient de consolidation : C_v = _________ (Indice : Utilisez les éléments du graphique et de la formule affichée)
0,848H2/t90
H2/0,848t90
0,848t_90 / H^2 is: H2
t_90 / 0,848H^2
Pour U = 90 %, quelle est la valeur de Tv ?
0,5
0,848
1,2
0,15
La consolidation primaire correspond à :
La phase où la déformation est due à l'expulsion de l'eau interstitielle
La phase où la déformation est due à la réorganisation des particules solides
La phase où la pression interstitielle reste constante
La phase où la consolidation est secondaire
La consolidation secondaire commence après que ________ a été atteinte.
la consolidation primaire
la liquéfaction du sol
la saturation complète
la compaction mécanique
Selon le schéma et la définition de la consolidation, quelle est la hauteur de drainage (H) pour une couche ouverte ?
La hauteur de la couche sur 2
Toute la hauteur de la couche
Selon le schéma et la définition de la consolidation, quelle est la hauteur de drainage (H) pour une couche demi-ouverte ?
La hauteur de la couche sur 2
Toute la hauteur de la couche
Selon la théorie de consolidation, si et , comment est le sol ?
Sur consolidé
Sous consolidé
Normalement consolidé
Selon la théorie de consolidation, si > 1 et > , comment est le sol ?
Sur consolidé
Sous consolidé
Normalement consolidé
Selon la théorie de consolidation, si < 1 et < , comment est le sol ?
Sur consolidé
Sous consolidé
Normalement consolidé
Complétez la formule suivante : ΔH = ___ + ΔHc + ΔHs
ΔHi
ΔHo
ΔHf
ΔHg

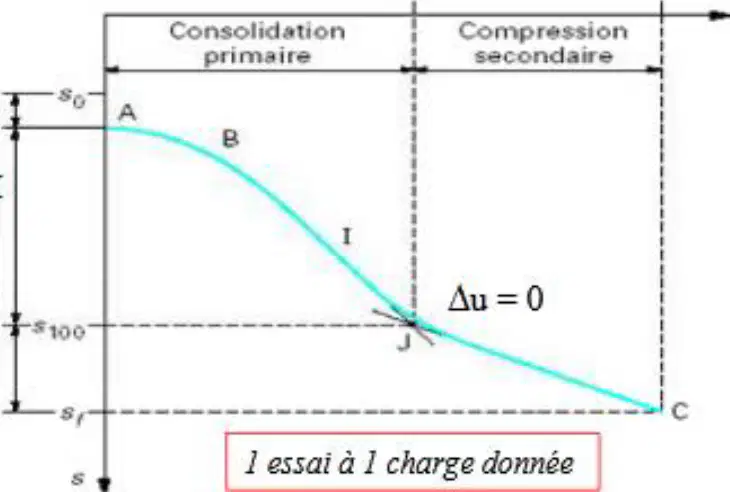

Quel type de tassement correspond à la partie du schéma entre s0 et s100 ?
Tassement instantané
Tassement de consolidation
Tassement de compression secondaire
Dans le schéma, à quel moment la condition Δu = 0 est-elle atteinte ?
Au début de la consolidation primaire
À la fin de la consolidation primaire
Pendant la compression secondaire

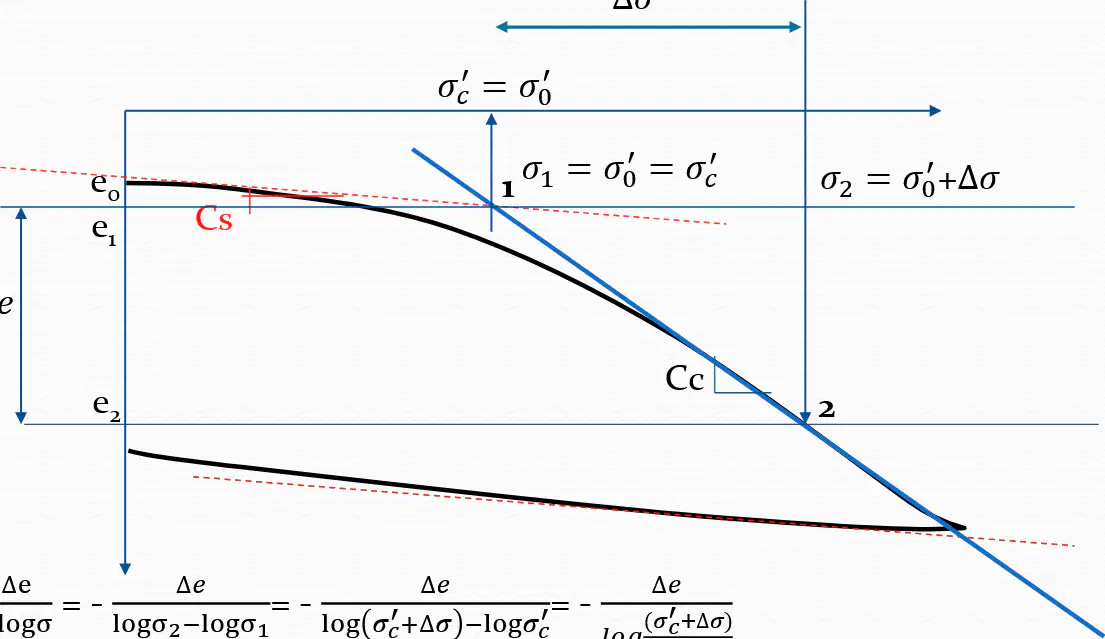

Complétez la formule suivante pour le coefficient de compression C_c :
C_c = - Δe / Δlogσ = - Δe / (logσ_2 - logσ_1) = - Δe / (log(σ'_c + Δσ) - logσ'_c)
Quelle est la bonne expression pour C_c ?
C_c = - Δe / (log(σ'_c + Δσ) - logσ'_c)
C_c = - Δe / (log(σ'_c - Δσ) - logσ'_c)
C_c = - Δe / (log(σ'_c + Δσ) + logσ'_c)
C_c = - Δe / (log(σ'_c) - log(Δσ))
Quelle est la formule correcte pour calculer Δe dans le cas d'un sol normalement consolidé ?
Δe = C_c log(σ'_c + Δσ)
Δe = -C_c log(σ'_c + Δσ / σ'_c)
Δe = -C_c log(1 + Δσ / σ'_c)
Δe = C_c log(1 + Δσ / σ'_c)
Complétez la formule suivante pour le calcul du tassement relatif ΔH_c / H_0 : ΔH_c / H_0 = Δe / (1 + e_0) = - C_c / (1 + e_0) log(1 + Δσ / σ'_c)
ΔH_c / H_0 = - C_c / (1 + e_0) log(1 + Δσ / σ'_c)
ΔH_c / H_0 = C_c (1 + e_0) log(Δσ / σ'_c)
ΔH_c / H_0 = - C_c / (1 + e_0) log(Δσ / σ'_c)
ΔH_c / H_0 = - C_c (1 + e_0) log(1 + Δσ / σ'_c)
Dans le schéma, que représente la variable e_0 ?
L'indice des vides initial
Le coefficient de compression
La contrainte effective initiale
Le tassement total

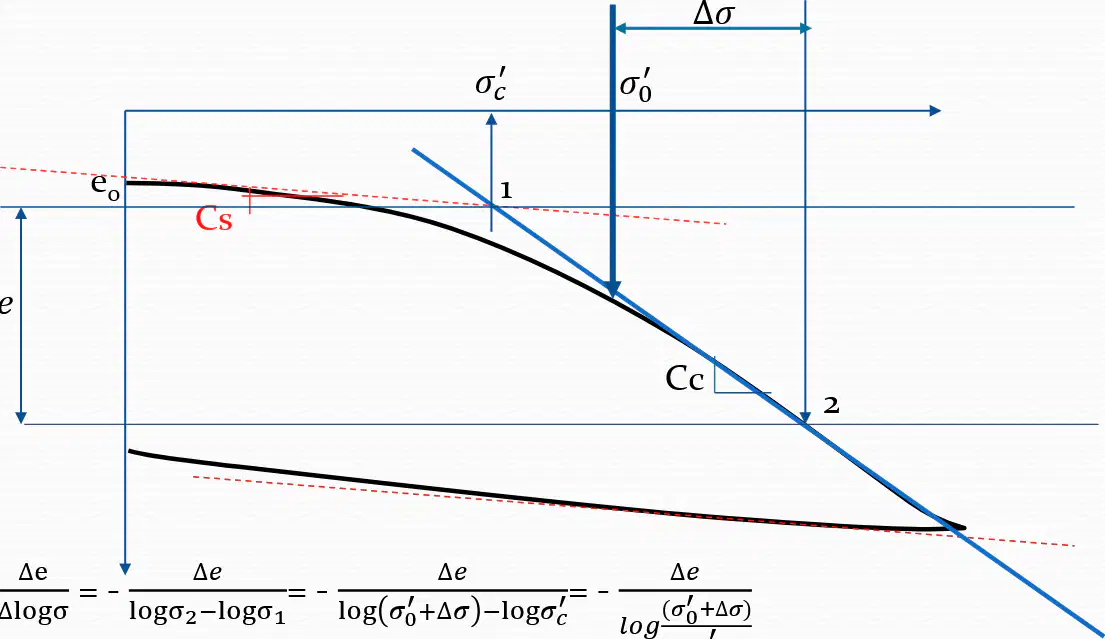

Complétez la formule suivante pour le coefficient de compression C_c :
C_c = - Δe / Δlogσ = - Δe / (logσ_2 - logσ_1) = - Δe / (log(σ'_0 + Δσ) - logσ'_c)
C_c = - Δe / (log(σ'_0 + Δσ) - logσ'_c)
C_c = - Δe / (log(σ'_c) - log(σ'_0 + Δσ))
C_c = Δe / (log(σ'_0 + Δσ) - logσ'_c)
C_c = - Δe * (log(σ'_0 + Δσ) - logσ'_c)
Quelle est la formule pour le calcul de Δe dans le cas d'un sol sous-consolidé ?
Δe = -c_c log((σ'_0 + Δσ) / σ'_c)
Δe = c_c log((σ'_c) / (σ'_0 + Δσ))
Δe = -c_c log((σ'_c) / (σ'_0 + Δσ))
Δe = c_c log((σ'_0 + Δσ) / σ'_c)
Complétez la formule suivante pour le calcul du tassement de consolidation ΔH_C : ΔH_C / H_0 = Δe / (1 + e_0) = -c_c / (1 + e_0) log((σ'_0 + Δσ) / σ'_c)
ΔH_C / H_0 = -c_c / (1 + e_0) log((σ'_0 + Δσ) / σ'_c)
ΔH_C / H_0 = c_c (1 + e_0) log((σ'_0 + Δσ) / σ'_c)
ΔH_C / H_0 = -c_c / (1 + e_0) log((σ'_c) / (σ'_0 + Δσ))
ΔH_C / H_0 = -c_c (1 + e_0) log((σ'_0 + Δσ) / σ'_c)
Dans le graphique de consolidation, que représente le paramètre e_0 ?
Le coefficient de compression
L'indice des vides initial
La contrainte effective
Le tassement total
Le coefficient de compression secondaire est noté Cs dans le graphique.
Vrai
Faux
Complétez la formule suivante pour le calcul du coefficient de compression secondaire Cs : Cs = - Δe / Δlogσ = ________ / (log(σ'0 + Δσ) - log(σ'0))
Δe
Δσ
σ'0
logσ
Quelle est la formule correcte pour le calcul de Δe dans le cas du sol sur consolidé ?
Δe = - Cs log(1 + Δσ / σ'0)
Δe = - Cc log(1 + Δσ / σ'0)
Δe = - Cs log(σ'0 + Δσ)
Δe = - Cc log(σ'0 + Δσ)
Complétez la formule suivante pour le calcul du tassement de consolidation relatif ΔHc / H0 : ΔHc / H0 = ________ / (1 + e0) = - Cs / (1 + e0) log(1 + Δσ / σ'0)
Δe
Δσ
Cs
e0

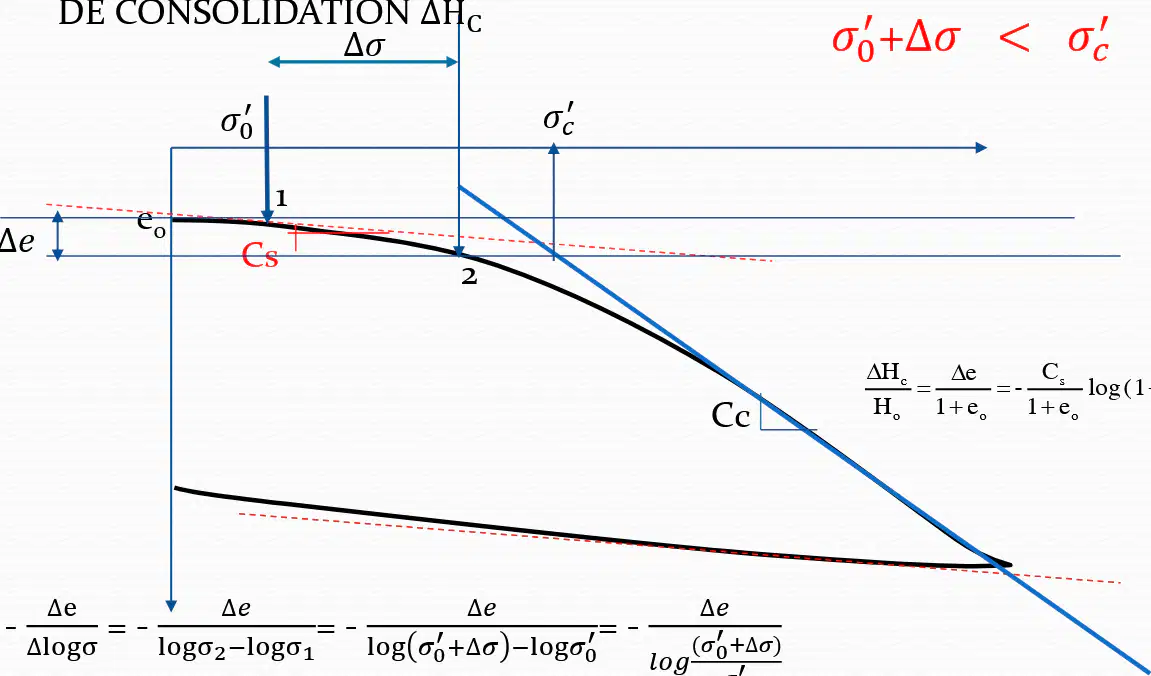

Le cas du sol sur consolidé où σ'0 + Δσ < σ'c correspond à :
Un sol qui n'atteint pas la pression de consolidation antérieure.
Un sol qui subit une liquéfaction.
Un sol qui atteint la pression de consolidation antérieure.
Un sol normalement consolidé.

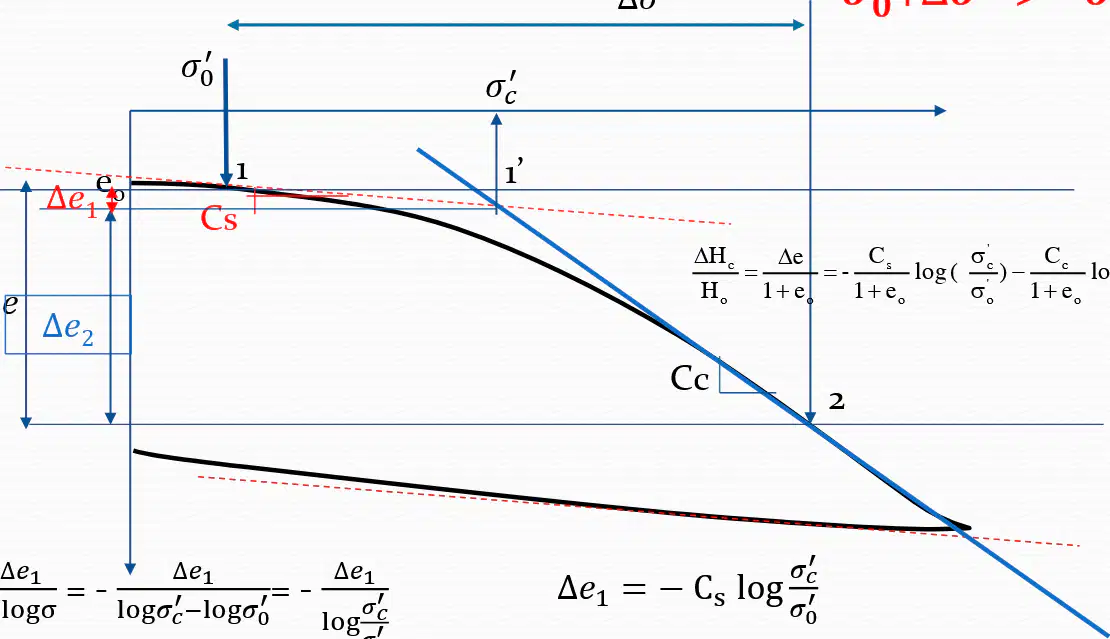

Complétez la formule suivante pour le coefficient de compression secondaire (Cs) : Cs = - Δe₁ / Δlogσ = - Δe₁ / (logσ'c - logσ'₀) = - Δe₁ / log(σ'c / σ'₀) Δe₁ = ________
Δe₁ = Cs log(σ'c / σ'₀)
Δe₁ = Cs / log(σ'c / σ'₀)
Δe₁ = log(σ'c / σ'₀) / Cs
Δe₁ = Cs × (σ'c - σ'₀)
Complétez la formule suivante pour le coefficient de compression primaire (Cc) : Cc = - Δe₂ / Δlogσ = - Δe₂ / (log(σ'₀ + Δσ) - logσ'c) = - Δe₂ / log((σ'₀ + Δσ) / σ'c) Δe₂ = ________
Δe₂ = Cc log((σ'₀ + Δσ) / σ'c)
Δe₂ = Cc / log((σ'₀ + Δσ) / σ'c)
Δe₂ = log((σ'₀ + Δσ) / σ'c) / Cc
Δe₂ = -Cc log((σ'₀ + Δσ) / σ'c)
Dans le cas du sol sur consolidé, quelle est la relation correcte ?
σ'₀ + Δσ < σ'c
σ'₀ + Δσ = σ'c
σ'₀ + Δσ > σ'c
Complétez la formule suivante : ΔH_c / H₀ = Δe / (1 + e₀) = Cs / (1 + e₀) log(σ'c / σ'₀) - Cc / (1 + e₀) log((σ'₀ + Δσ) / σ'c) ΔH_c = ________
ΔH_c = H₀ [Cs / (1 + e₀) log(σ'c / σ'₀) - Cc / (1 + e₀) log((σ'₀ + Δσ) / σ'c)]
ΔH_c = H₀ [Cc / (1 + e₀) log(σ'c / σ'₀) + Cs / (1 + e₀) log((σ'₀ + Δσ) / σ'c)]
ΔH_c = H₀ [Cs / (1 + e₀) log((σ'₀ + Δσ) / σ'c) - Cc / (1 + e₀) log(σ'c / σ'₀)]
ΔH_c = H₀ [Cc / (1 + e₀) log((σ'₀ + Δσ) / σ'c) - Cs / (1 + e₀) log(σ'c / σ'₀)]

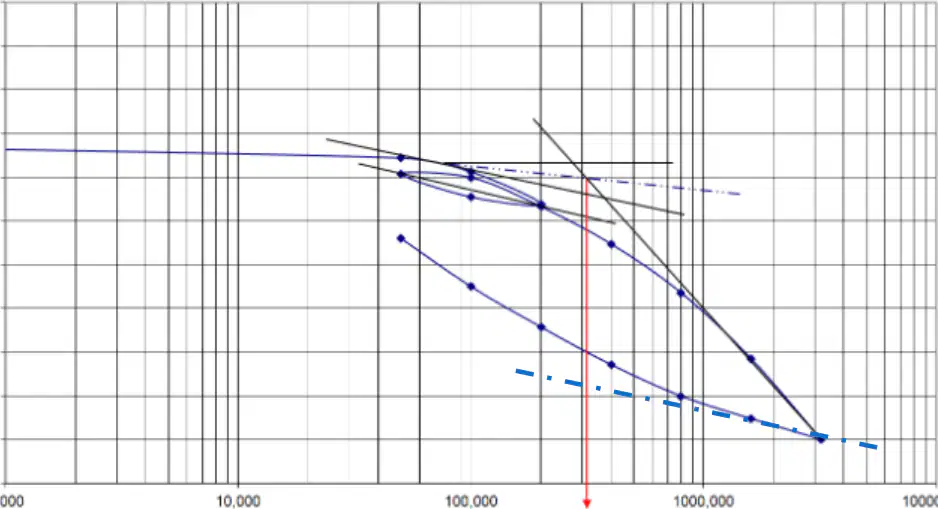

Exemple de courbe oedométrique de l’argile : Quelle est la charge indiquée par la flèche rouge sur le graphique ?
100 KPa
310 KPa
1000 KPa
10 000 KPa
Pour le sondage SC 2 à la profondeur 3,50-4,00 m, quelle est la valeur de Cc selon l'odomètre ?
0,138
0,210
0,085
0,320
Pour le sondage SC 2 à la profondeur 3,50-4,00 m, quelle est la valeur de σ'v0 (kPa) selon l'odomètre ?
40,0
25,0
55,0
70,0
Pour le sondage SC 1 à la profondeur 1,60-2,00 m, quelle est la valeur de Cs selon l'odomètre ?
0,031
0,015
0,045
0,060
Pour le sondage SC 1 à la profondeur 1,60-2,00 m, quelle est la valeur de σ'c (kPa) selon l'odomètre ?
85,0
60,0
100,0
120,0
