WorksheetsObjetivos y Tipos de Uniones
Total questions: 46
Worksheet time: 23mins
Cuando vamos a unir dos piezas con soldadura, ¿qué debemos pensar primero?
El tipo de unión a realizar
La intensidad de graduación del equipo
La música que suena en el taller
El tamaño de la caja de herramientas
¿Cuál de estas es un tipo de unión en soldadura?
Unión a tope
Entrehierro
A solape
Corte con tijeras
Escoge las uniones que aparecen en la presentación: (marca todas las correctas)
Unión a solape
Unión en T
Unión en esquina
Unión a cara
Para hacer una unión soldada, ¿qué variable debemos considerar?
Tipo de material
Color de botella
Posición de soldeo
Anchura y longitud de la pieza
Si dos placas se colocan una sobre otra y se sueldan, ¿cómo se llama esa unión?
Se llama unión a solape
Se llama unión en T
Se llama unión a canto
Se llama unión a tope
¿Qué buscamos al preparar los bordes antes de soldar?
Aportar mucho calor y tardar más
Aportar mínimo calor y trabajar de manera eficiente
Hacer bordes sin acceso a la unión
Evitar cualquier penetración del cordón
Preparar el borde de la pieza ayuda a…
Hacer la pieza más pesada
Evitar cualquier fusión
Facilitar la soldadura de la unión
Eliminar la necesidad de cordón
Uno de los objetivos es dejar una separación entre…
La mesa y la antorcha
El electrodo y el cable
Las piezas que se unirán
El cordón y el gas
¿Para qué se mecaniza el borde biselándolo?
Para evitar usar material de aporte
Para enfriar rápidamente el cordón
Para facilitar el acceso a la unión
Para decorar el metal brillante
El ángulo típico de bisel indicado es…
60-90 grados
5-15 grados
30-60 grados
10-20 grados
¿Qué describe mejor un bisel profundo?
Corte pequeño sin penetración
Angulo de 60-65º en pletina de -0.6mm
Borde inclinado amplio con gran penetración
Esquina redondeada sin unión
El chaflán suele hacerse a…
30 grados en chapas gruesas
15 grados para enfriar el cordón
45 grados en bordes finos
90 grados para uniones a tope
¿Cuándo se usa más el chaflán que el bisel?
En chapas medias con soldadura completa
En uniones donde se necesita mucha penetración
En bordes finos o para acabados
Cuando no queremos eliminar aristas afiladas
Observa el diagrama. ¿Cuál bisel tiene forma de “Y” al juntar las piezas?
1
5
3
6

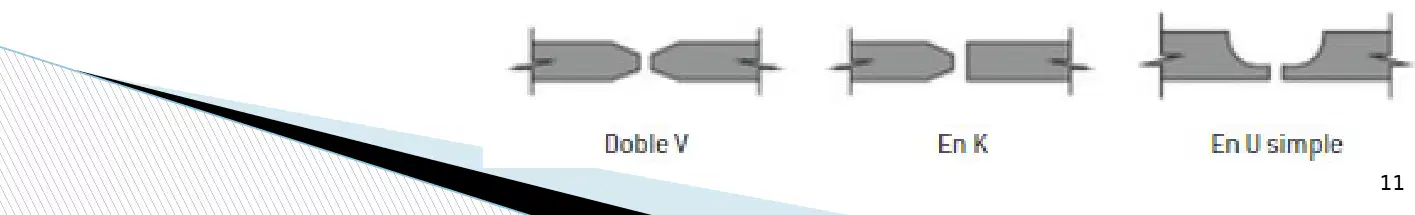

Mira los biseles. ¿Cuál opción tiene bisel por ambos lados en forma de V?
Recto sin bisel
V simple
Doble V
En J simple
Según el esquema, ¿qué palabra nombra la parte frontal visible del cordón?
Cara del cordón
Raíz del cordón
Garganta del cordón
Talón del cordón
En el diagrama de partes, ¿qué está abajo del cordón, dentro de la unión?
Remate lateral
Raíz del cordón
Borde exterior
Sobreespesor arriba
Observa el dibujo. ¿Qué indica la distancia que el cordón entra en el metal base?
Ángulo de bisel
Separación de bordes
Remate final
Penetración
En el esquema de bisel, ¿qué término señala la inclinación del borde cortado?
Garganta del cordón
Cara exterior
Ángulo de bisel
Talón de unión
Mira la sección del cordón. ¿Qué nombre recibe el espesor útil del cordón desde la raíz hacia la cara?
Borde
Y bisel
Garganta
Remate
Según la imagen, ¿qué bisel parece una punta curva como letra “J”?
5
3
2
4

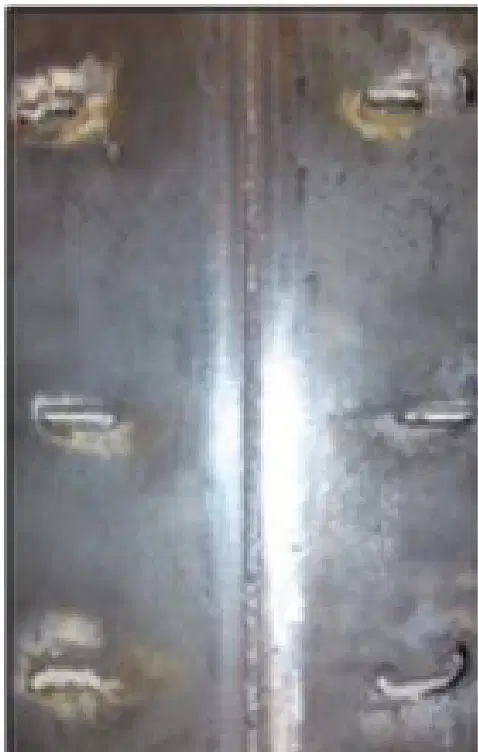

Observa la foto de la izquierda. ¿Qué forma de preparación de bordes se aprecia en la unión?
Chaflán en V con entrehierro
Chaflán en U sin entrehierro
Chaflán en X con doble bisel
Bordes rectos sin separación
¿Para qué sirve biselar los bordes antes de soldar chapas?
Facilitar la soldadura y reducir calor
Aumentar el peso de las chapas
Evitar usar máscara de protección
Hacer la pieza más larga
Si la chapa tiene hasta 3 mm de espesor, ¿qué se recomienda?
Talón fijo de 2 mm siempre
Chaflán en U doble obligatorio
Chaflán en V de 60-65 grados
No separar bordes, posible 2 mm entre piezas
Para espesores de 4 a 15 mm, ¿qué combinación es correcta?
Entrehiervo de 2,5 mm
Talón de 0 a 2 mm
Chaflán en U doble
Chaflán en V de 60-65°
¿Qué preparación se usa cuando no se puede acceder por ambas caras a partir de 15 mm?
Bordes rectos sin bisel
Chaflán en V pequeño
Chaflán en U por una cara
Chaflán en X por ambas caras
Si hay acceso a ambas caras y el espesor es de 10 a 30 mm, ¿qué se recomienda?
Sin preparación de bordes
Chaflán en V estrecho
Chaflán en U simple
Chaflán en X por ambas caras
Para espesor mayor de 30 mm con acceso a ambas caras, ¿qué preparación corresponde?
Chaflán en V simple
Chaflán en U doble
Chaflán en X mínimo
Bordes rectos juntos
En preparaciones con V o X, ¿qué valores acompañan a talón y entrehierro?
Talón fijo 5 mm, sin entrehierro
Talón 0-2 mm, entrehierro 2-3,2 mm
Sin talón, entrehierro 6 mm
Talón 3-4 mm, entrehierro 1 mm
Mira la imagen de la derecha. ¿Qué se observa tras la soldadura?
Pintura aplicada sobre la unión
Vista trasera con cordón continuo
Pieza cortada en dos mitades
Agujeros grandes en la chapa
El entrehierro en una unión soldada es...
Tipo de máquina de soldar
Nombre del gas protector
Espacio entre las piezas a unir
Color del metal calentado

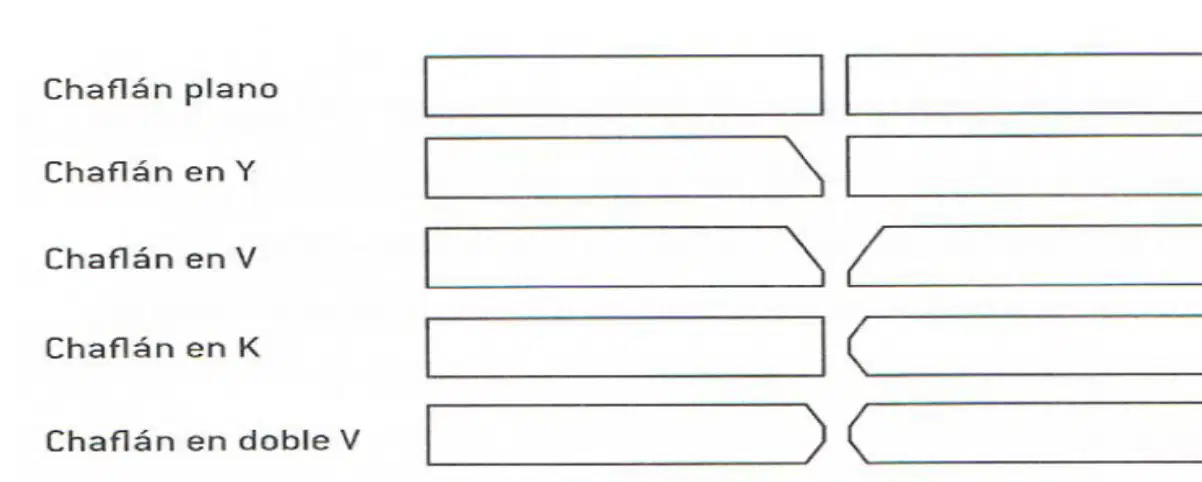

Observa el dibujo. ¿Qué chaflán muestra una línea recta sin ángulo?
Chaflán en K
Chaflán en U
Chaflán en V
Chaflán plano
Mira las formas. ¿Cuál chaflán parece una letra V?
Chaflán en K
Chaflán en J
Chaflán en V
Chaflán en Y
Se ve un chaflán con dos V, una arriba y otra abajo. ¿Cómo se llama?
Chaflán plano
Chaflán en doble V
Chaflán en U
Chaflán en Y
Observa la curva suave como una U. ¿Qué chaflán es?
Chaflán en U
Chaflán en K
Chaflán en J
Chaflán en V
Hay un chaflán con dos curvas U enfrentadas. ¿Cuál es su nombre?
Chaflán en V
Chaflán plano
Chaflán en doble U
Chaflán en J
Mira la forma con una esquina redondeada pequeña, como una J. ¿Cómo se llama?
Chaflán en Y
Chaflán en U
Chaflán en J
Chaflán en K
Según la tabla, para espesores de 4–6 mm, ¿qué ángulo se usa en V o X?
60°–65°
10°–15°
75°–80°
0°–5°
Para espesores mayores de 15 mm, ¿qué ángulo se usa en U?
5°–10°
20°–25°
10°–15°
60°–65°
¿Qué inclinación de la pistola ayuda a proteger el gas mientras avanzas?
Entre 75º y 80º hacia adelante
Menos de 45º hacia cualquier lado
Cero grados completamente horizontal
Exactamente 90º vertical sin avance
Cuando avanzas hacia delante, ¿cómo suele ser el cordón y la penetración?
Más ancho y menor penetración
Muy irregular y sin penetración
Más estrecho y mayor penetración
Igual ancho y igual penetración
Al avanzar hacia atrás, ¿qué resultado se espera en el cordón?
Más estrecho y mayor penetración
Más ancho y menor penetración
Cordón muy alto y sin gas
Sin cambios apreciables
Selecciona los ángulos que se muestran como típicos en las vistas lateral y frontal de la pistola.
20º y 70º en lateral
90º en frontal
45º y 45º en frontal
10º y 30º en lateral
Para cuidar la protección de gas, ¿en qué sentido debe estar la inclinación de la pistola?
En círculos sin dirección fija
En el sentido del avance
En contra del sentido del avance
Sin relación con el avance
Observa los dibujos del avance. ¿Qué flechas indican avance hacia delante?
Flechas apuntando adelante del cordón
Flechas apuntando hacia atrás del cordón
Flechas en círculo alrededor del cordón
Sin flechas visibles en el cordón
¿Qué combinación describe mejor el control del cordón usando inclinación y sentido de avance?
Avance adelante reduce penetración
Inclinación 75º-80º protege gas
Inclinación 0º siempre es mejor
Avance atrás aumenta penetración
