WorksheetsCâu hỏi trắc nghiệm hệ thống thủy lực và khí nén (lớp 12)
Total questions: 24
Worksheet time: 12mins
Các thông số về chuyển động cần quan tâm khi thiết kế hệ thống truyền động thủy lực bao gồm:
Quãng đường
Tần số quay và các quá trình hoạt động theo thời gian
Tất cả các phương án
Vận tốc
Bước cuối cùng để thiết kế hệ thống truyền động thủy lực là gì?
Xác định phương pháp điều khiển
Đánh giá chi phí đầu tư và chi phí hoạt động
Xây dựng sơ đồ mạch
Kiểm tra tổn hao trong hệ thống
Một trong các tổn hao cần lưu ý khi thiết kế hệ thống truyền động thủy lực là:
Tổn hao thể tích do hao tổn lọt dòng
Tổn hao nhiệt do bức xạ nhiệt
Tổn hao quang năng
Tổn hao độ ẩm do bay hơi
Hai động cơ thủy lực có kích thước và cấu tạo giống nhau. Khi thiết kế, để tốc độ quay của hai động cơ bằng nhau thì 2 động cơ này cần:
Mắc nối tiếp
Mắc song song
Tất cả các đáp án
Mắc độc lập với nhau
Hai động cơ thủy lực có kích thước và cấu tạo giống nhau. Khi thiết kế, để moment sinh ra trên trục động cơ của chúng bằng nhau thì 2 động cơ này cần:
Mắc nối tiếp
Mắc độc lập với nhau
Tất cả các đáp án
Mắc song song
Tại sao nên chọn bơm bánh răng cho hệ thống truyền động thủy lực áp suất dưới 200 Bar?
Bơm bánh răng tạo ra áp suất lớn hơn bơm piston
Bơm bánh răng cấu tạo đơn giản hơn bơm piston
Bơm bánh răng rẻ, nhỏ gọn, ít tạo xung hơn bơm piston
Bơm bánh răng cho lưu lượng lớn hơn bơm piston
Lý do gây ra hiện tượng xâm thực dầu thủy lực:
Không kín tại các phần tử hoặc chỗ kết nối các phần tử nên không khí lọt vào dầu
Nhiệt độ dầu tăng quá cao
Nhiệt độ dầu xuống quá thấp
Áp suất dầu quá cao
Phần tử đưa tín hiệu trong điều khiển khí nén có thể là:
Công tắc hành trình
Công tắc
Tất cả các đáp án
Nút ấn
Tại sao phải mô hình hóa mạch điều khiển logic khí nén?
Mô hình hóa nhằm tối giản kích thước của mạch điều khiển
Mô hình hóa nhằm tăng tính thẩm mỹ mạch điều khiển
Mô hình hóa tạo việc làm cho nhà thiết kế
Mô hình hóa thực hiện để đảm bảo quy trình thiết kế
Trong các mô tả bên trên, sơ đồ khí nén số bao nhiêu phù hợp nhất với phần tử logic OR?
1
3
4
2
Trong các mô tả bên trên, sơ đồ khí nén số bao nhiêu phù hợp nhất với phần tử logic NAND?
2
1
3
4
Trong các mô tả bên trên, sơ đồ khí nén số bao nhiêu phù hợp nhất với phần tử logic NOT?
1
2
3
4
Trong các mô tả bên trên, sơ đồ khí nén số bao nhiêu phù hợp nhất với phần tử logic NOR?
1
2
3
4
Bước đầu tiên để thiết kế hệ thống truyền động thủy lực là gì?
Xây dựng sơ đồ mạch
Xác định các chức năng công nghệ và nhiệm vụ cần thực hiện của hệ thống thủy lực
Xác định phương pháp điều khiển
Kiểm tra tổn hao trong hệ thống
Khi chọn bơm thủy lực trong thiết kế hệ thống thủy lực cần dựa vào yếu tố nào sau đây?
Thông số kỹ thuật
Giá thành
Tất cả các phương án
Loại bơm
Tổn hao chính trong hệ thống truyền động thủy lực bao gồm:
Tổn hao nhiệt do bức xạ nhiệt và tổn hao thể tích (tổn hao dầu)
Tổn hao độ ẩm do bay hơi và tổn hao thủy cơ (tổn hao áp suất)
Tổn hao quang năng và tổn hao độ ẩm do bay hơi
Tổn hao thủy cơ (tổn hao áp suất) và tổn hao thể tích (tổn hao dầu)

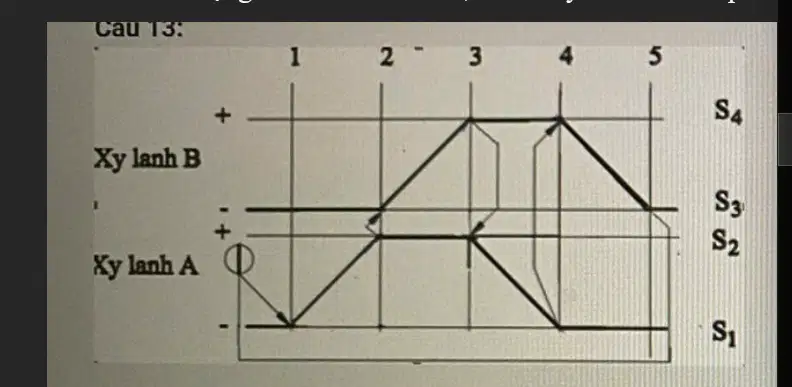

Cho biểu đồ trạng thái của xy lanh A và B như hình, xác định nội dung của bước 1 trong quá trình điều khiển.
Bước 1: Nhấn nút Start, xy lanh A đi ra
Bước 1: Xy lanh B chạm công tắc hành trình S4, xy lanh A lùi về
Bước 1: Xy lanh A chạm công tắc hành trình S1, xy lanh B lùi về
Bước 1: Xy lanh A chạm công tắc hành trình S2, xy lanh B đi ra
Cho biểu đồ trạng thái của xy lanh A và B như hình, xác định nội dung của bước 4 trong quá trình điều khiển.
Bước 4: Nhấn nút Start, xy lanh A đi ra
Bước 4: Xy lanh A chạm công tắc hành trình S2, xy lanh B đi ra
Bước 4: Xy lanh B chạm công tắc hành trình S4, xy lanh A lùi về
Bước 4: Xy lanh A chạm công tắc hành trình S1, xy lanh B lùi về
Cho biểu đồ trạng thái của xy lanh A và B như hình, xác định nội dung của bước 3 trong quá trình điều khiển.
Bước 3: Xy lanh A chạm công tắc hành trình S1, xy lanh B lùi về
Bước 3: Nhấn nút Start, xy lanh B đi ra
Bước 3: Xy lanh A chạm công tắc hành trình S2, sau đó tự lùi về
Bước 3: Xy lanh B chạm công tắc hành trình S4, xy lanh A đi ra
Cho sơ đồ chức năng như hình, xác định nội dung của bước 4 trong quá trình điều khiển.
Bước 4: Nhấn nút Start, xy lanh A đi ra
Bước 4: Xy lanh A chạm công tắc hành trình S1, xy lanh B lùi về
Bước 4: Xy lanh B chạm công tắc hành trình S4, xy lanh A lùi về
Bước 4: Xy lanh A chạm công tắc hành trình S2, xy lanh B đi ra

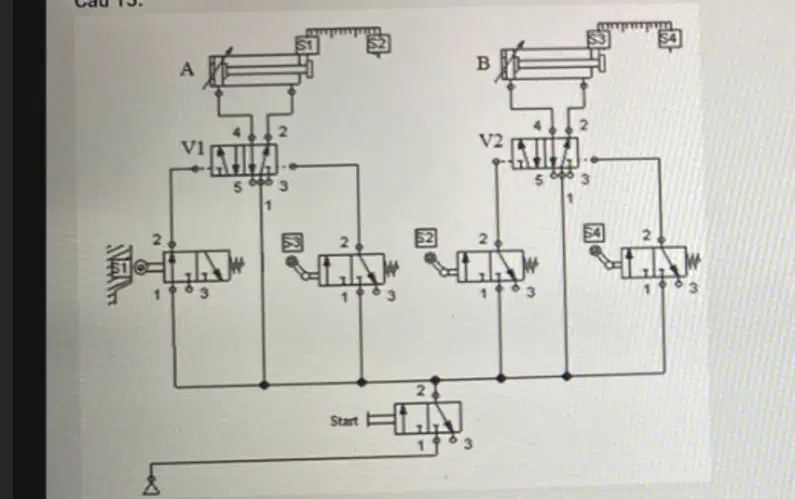

Cho sơ đồ mạch điều khiển tùy động như hình, xác định nội dung của bước 2 của quá trình điều khiển.
Bước 2: Xy lanh A chạm công tắc hành trình S2, xy lanh B đi ra
Bước 2: Nhấn nút Start, xy lanh A đi ra
Bước 2: Xy lanh B chạm công tắc hành trình S3, xy lanh A lùi về
Bước 2: Xy lanh B chạm công tắc hành trình S4, sau đó tự lùi
Cơ cấu chấp hành trong điều khiển khí nén có thể là gì?
Bình chứa khí
Động cơ khí nén, xi lanh thủy lực
Van an toàn
Bộ tản nhiệt
Nguyên nhân xuất hiện dao động trong dầu thủy lực là gì?
Các quá trình đóng ngắt quá nhanh
Tính chất không đều của truyền lực bơm
Tất cả đáp án đều đúng
Hiện tượng đảo mạch
Hai xi lanh có kích thước và cấu tạo giống nhau. Khi thiết kế để 2 piston chuyển động cùng tốc độ, hai xi lanh này cần được mắc theo kiểu nào?
Tất cả các đáp án
Mắc nối tiếp
Mắc độc lập với nhau
Mắc song song
