WorksheetsFonctions des éléments mobiles
Total questions: 20
Worksheet time: 10mins
Quel est le rôle principal du piston dans un moteur, comme montré sur l’image 1?
Stocker l’énergie électrique
Changer le volume dans le cylindre
Envoyer du carburant au réservoir
Refroidir l’huile du carter
Quelle transformation réalise l’ensemble bielle-vilebrequin visible en image 2?
Lumière en énergie mécanique
Gaz en liquide sous pression
Chaleur en électricité utile
Mouvement rectiligne en circulaire continu
À quoi sert le volant moteur indiqué en image 3?
Créer des sons agréables en marche
Maintenir l’inertie et lisser les temps
Peindre les pièces du moteur
Ajouter du parfum au carburant
Sur le schéma du piston, quelle partie est appelée « la jupe » et assure le guidage latéral du piston lors du coulissement ?
La gorge étroite annulaire
Le petit axe central
La zone inférieure allongée
La tête supérieure lisse
Selon le diagramme de dilatation, pourquoi la jupe est-elle souvent ovalisée à froid ?
Pour augmenter le diamètre du cylindre
Pour réduire le frottement à froid
Pour devenir cylindrique à chaud
Pour maintenir l’huile sur la tête
D’après la vue des segments, quel rôle principal joue le segment de feu ?
Il assure l’étanchéité des gaz
Il gratte l’huile excédentaire
Il guide l’axe de piston
Il refroidit le piston par jet
Regarde la illustration des segments racleurs. Que doit éviter ce segment pendant le fonctionnement ?
La sortie des gaz vers le carter
La dilatation de la jupe à chaud
La rotation libre de l’axe
La montée d’huile vers la chambre
Observe le système de refroidissement du piston. Quelle solution simple le diagramme indique pour refroidir la tête ?
Un ressort de compression interne
Un revêtement céramique épais
Un flux d’air ambiant naturel
Un jet d’huile moteur fixe
Regarde le schéma de la bielle. Quel élément aide la bielle à moins se plier par flambage quand elle pousse et tire?
Les demi‑coussinets au diamètre
La bague lisse près du pied
Le chapeau avec deux vis fortes
La section en I du corps de bielle
Sur le dessin, à quoi servent les coussinets recouverts de régule à l’intérieur?
Réduire le frottement entre pièces en mouvement
Augmenter le poids total de la bielle
Bloquer complètement la rotation de l’axe
Rendre la bielle flexible comme un ressort
Observe les pièces numérotées. Quelle combinaison est correcte pour assembler la tête de bielle autour de l’axe?
Chapeau fixé avec régule à l’extérieur
Corps seul serré sans pièces ajoutées
Une seule bague insérée sans vis
Deux demi‑coussinets plus le chapeau vissé

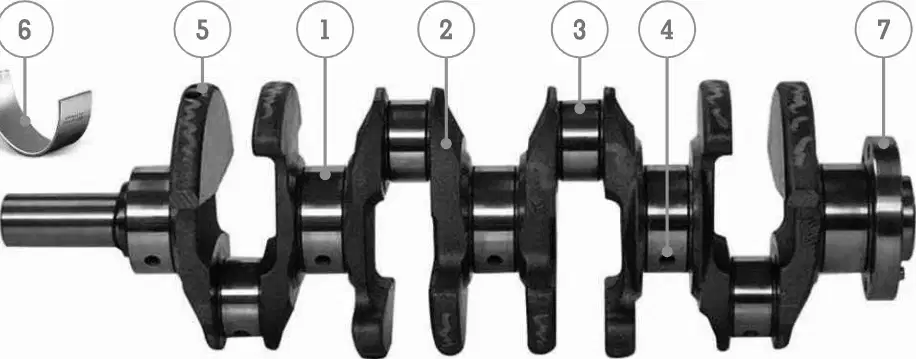

Sur le diagramme du vilebrequin, quelle pièce sert de support principal pour tourner dans le moteur ?
Tourillon du vilebrequin
Maneton de bielle
Collerette de volant
Contrepoids en fonte
Quel élément a pour rôle de réduire les vibrations lorsqu’il tourne avec le vilebrequin ?
Arbre d’équilibrage
Conduit de lubrification
Roulement à aiguilles
Bras de manivelle
Pour que l’huile atteigne les paliers du vilebrequin, quel passage interne est utilisé ?
Conduit de lubrification
Pignon d’entraînement
Coussinet de palier
Pignons d’arbre
Sur un moteur quatre cylindres en ligne, combien de degrés de vilebrequin faut‑il pour compléter un cycle moteur entier ?
720° de vilebrequin pour un cycle complet
540° de vilebrequin pour un cycle complet
900° de vilebrequin pour un cycle complet
360° de vilebrequin pour un cycle complet
Quel calage des manetons correspond à un moteur à six cylindres en ligne ?
À 360° entre manetons successifs
À 180° entre manetons successifs
À 120° entre manetons successifs
À 90° entre manetons successifs
Pour un moteur quatre cylindres en ligne, quel ordre de fonctionnement est possible selon l’illustration ?
1‑2‑4‑3 comme séquence valide
1‑4‑3‑2 comme séquence valide
1‑2‑3‑4 comme séquence valide
1‑3‑4‑2 comme séquence valide
Au début du cycle (position 0°) avec l’ordre 1‑3‑4‑2, quel temps subit le cylindre 1 ?
Admission avec soupape ouverte
Compression avec piston montant
Échappement avec gaz sortants
Combustion avec piston poussé
Si un tour de vilebrequin passe, dans quel ordre se déroulent les temps pour un cylindre donné ?
Compression puis Admission puis Échappement puis Combustion
Admission puis Combustion puis Compression puis Échappement
Admission puis Compression puis Échappement puis Combustion
Combustion puis Admission puis Échappement puis Compression
Quelle anomalie peut indiquer une consommation d’huile excessive ?
Bruits anormaux de coussinets
Fixation du volant trop serrée
Perte de compression mesurée
Fumées d’échappement bleues visibles
