WorksheetsIntroduction aux Signaux Électriques
Total questions: 20
Worksheet time: 10mins
Observe les flèches entre capteur, signal électrique et actuateur. Que fait le calculateur (ECU) dans ce flux simple du véhicule?
Il bloque tous les signaux pour économiser l’énergie
Il fabrique les capteurs et démonte les actuateurs
Il remplace les roues et recharge la batterie
Il reçoit des informations et envoie des commandes
Regarde le diagramme avec deux colonnes. Laquelle décrit correctement un signal d’information?
Il vient d’un capteur vers l’ECU
Il part de l’ECU vers un actuateur
Il allume directement le moteur sans ECU
Il contrôle la vitesse d’un actuateur
Sur l’image des types de signaux (continu, alternatif, PWM), quel type serait le plus adapté pour envoyer une commande simple ON/OFF à un actuateur?
Le signal alternatif en vague
Le signal continu parfaitement plat
Le signal audio de la radio
Le signal PWM à forme carrée
Regarde le voltmètre sur l’image. Quelle position dois-tu choisir pour mesurer une tension fixe en courant continu (DC) ?
Position résistance avec symbole Ω
Position AC avec onde sinusoïdale
Position DC avec symbole droit
Position courant avec symbole A

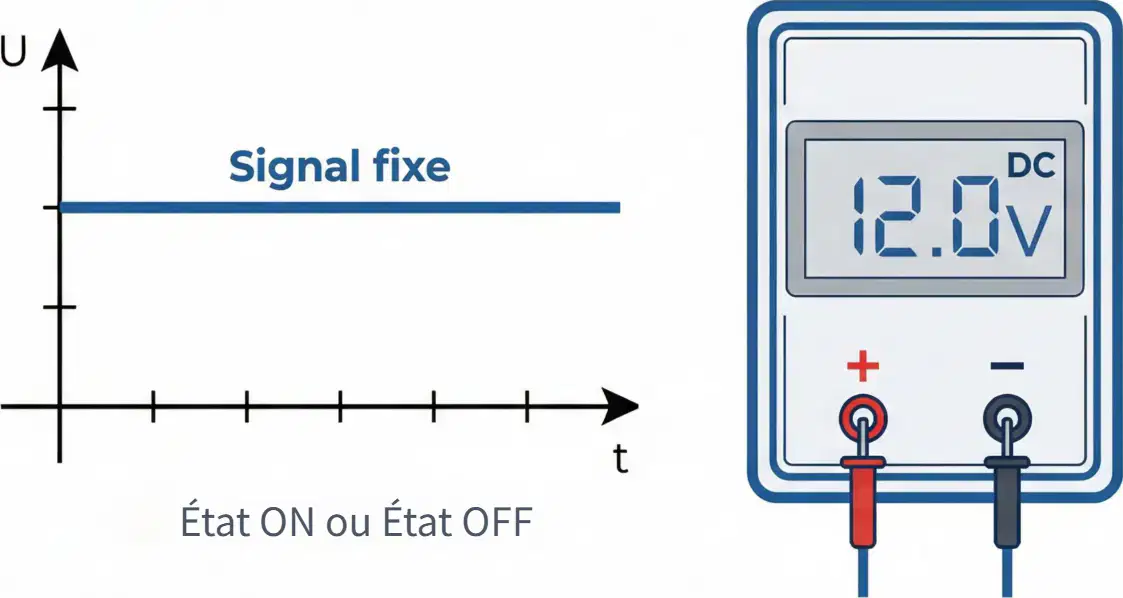

Sur le graphique du signal fixe, la ligne reste droite et ne bouge pas. Que signifie cela pour l’état du circuit ?
État qui clignote de couleur
État ON ou OFF stable
État qui change rapidement
État qui fait du bruit fort
Dans le schéma du véhicule, où vont les informations des capteurs avant de devenir des commandes ?
Vers l’ECU/Calculateur
Vers le ventilateur seulement
Directement aux injecteurs
Vers la batterie du moteur
Regarde l’onde sinusoïdale. Que représente l’amplitude d’un signal alternatif ?
La hauteur maximale depuis l’axe zéro
La valeur moyenne sur une longue durée
Le temps pour compléter un cycle entier
Le nombre de cycles par seconde mesuré
Un voltmètre réglé sur AC sert à mesurer :
La tension alternative des signaux
La période des cycles en secondes
La fréquence d’un moteur électrique
La résistance des composants internes
Si la période T d’une onde est 4 ms, quelle est la fréquence f ?
25 hertz environ
4000 hertz environ
4 hertz exactement
250 hertz exactement
Sur le graphique, qu’indique la longueur horizontale d’un cycle complet ?
La tension continue DC
La valeur crête à crête
L’amplitude du sommet
La période T de l’onde
Regarde le graphique du signal carré. Quel élément indique le niveau le plus élevé du signal pendant une impulsion ?
L’amplitude AC en volts
La ligne de base au centre
Le temps total de la période T
Le seuil haut en pointillés orange
Un signal carré reste au niveau haut pendant tH et bas le reste du temps. Quel calcul donne le Rapport Cyclique d’Ouverture (RCO) ?
RCO = tH + T en pourcentage
RCO = T − tH en pourcentage
RCO = T ÷ tH en pourcentage
RCO = tH ÷ T en pourcentage
Si la période T = 4 ms comme sur l’onde illustrée, quelle est la fréquence f ?
25 hertz (f = 10 ÷ T)
0,25 hertz (f = T × 1)
250 hertz (f = 1/T)
4 hertz (f = T ÷ 1)
Sur l’illustration de l’amplitude, que mesure l’amplitude d’un signal alternatif ?
La moyenne temporelle du courant
La valeur maximale de la tension
La durée d’une impulsion carrée
Le nombre de périodes par seconde
Sur le schéma, la période T d’un signal carré est la somme de quels temps ?
t_H sans t_B jamais
t_B moins t_H uniquement
t_H moins t_B seulement
t_H plus t_B ensemble
En observant le signal, que représente le Rapport Cyclique d’Ouverture (RCO) ?
Nombre d’ondes vues par seconde
Pourcentage du temps au niveau HAUT
Différence entre niveaux haut et bas
Durée totale d’un cycle complet
Si t_H = 5 ms et T = 10 ms, quel est le RCO ?
80 pour cent du temps haut
100 pour cent du temps haut
20 pour cent du temps haut
50 pour cent du temps haut
Dans l’exemple affiché, t_H = 8 ms et T = 10 ms. Quel calcul donne le RCO correct ?
(8 + 10) × 100 égal 1800
(8 ÷ 10) × 100 égal 80
(10 ÷ 8) × 100 égal 125
(10 − 8) × 100 égal 200

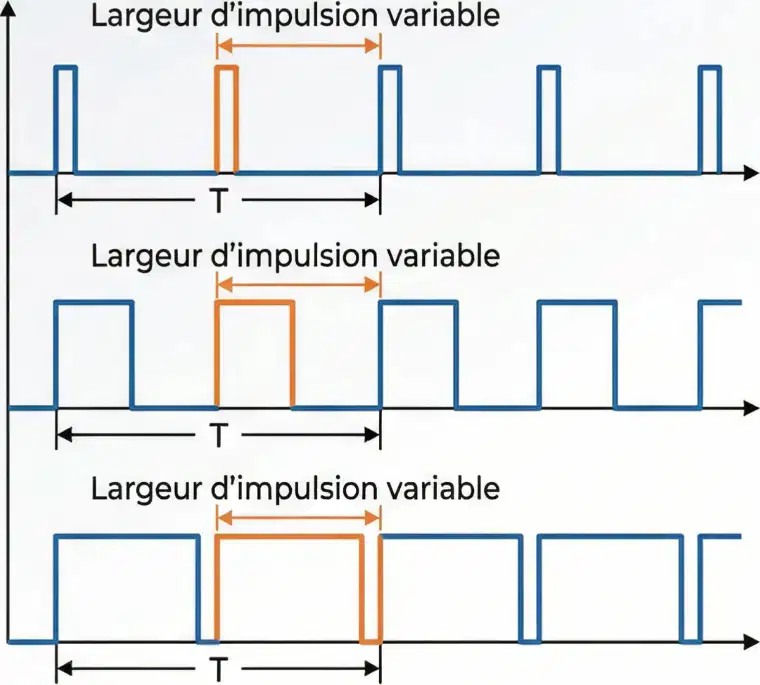

En observant le schéma des impulsions bleues, que signifie « période constante, largeur d’impulsion variable » pour commander un actuateur?
Le signal devient continu, plus de coupures
La fréquence varie, l’amplitude diminue toujours
La période reste fixe, le temps haut change
La hauteur change, la période change aussi
Un capteur EGR reçoit un signal MLI avec période T = 6 ms et temps haut tH = 3 ms. Quel est le pourcentage MLI?
33 pour cent du cycle
50 pour cent du cycle
67 pour cent du cycle
75 pour cent du cycle
